Виды и назначение навесных козырьков для дома

Монтаж

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки. Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник. Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы. Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам. Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить. В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление. Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала. Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил. Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу. Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором. Другой вариант козырька для самостоятельной сборки есть в видео.

Требования к конструкции

Помимо внешнего вида, при устройстве козырька придется подумать и о его прочности, долговечности, а так же о том, насколько хорошо он будет справляться с возложенными на него функциями. Поэтому, для начала нужно продумать саму конструкцию.

Она должна:

Быть прочной и надежно закрепленной на своем месте, выдерживать сильные ветра и не прогибаться под весом снега зимой.


Конструкция должны выдерживать вес снега

  • Хорошо защищать крыльцо и дверь от осадков. Для этого навес по периметру делают больше входной зоны минимум на 30 см. Можно учесть и преобладающие ветра в вашей местности, и загородить проем между опорными столбами с этой стороны, чтобы защититься от косого дождя.
  • Не требовать постоянного внимания и ремонта.

Решив эти задачи, можно подумать и о гармоничном сочетании навеса с обликом дома, выбирая материалы, которые позволят собрать задуманную конструкцию.

Изготовление и монтаж металлического козырька своими руками

Процесс изготовления козырька состоит из нескольких этапов. Рассмотрим его на примере простого односкатного козырька над входной дверью из металлического профиля и профлиста:

  1. Проектирование и составление сметы.
  2. Строительство.

Проектирование и составление сметы

Сложные по форме и крупногабаритные козырьки рассчитываются с помощью компьютерных программ и специалистов. Простой козырек из профлиста можно прикинуть по нагрузкам самостоятельно:

  • Рисуется эскиз с указанием всех размеров.
  • По эскизу козырек раскладывается на отдельные детали.
  • Подсчитывает метраж профиля и количество профилированного листа. Обычно профиль продается 3 или 6-метровыми тягами, это надо учитывать. Профлист лучше заказывать под размер козырька, чтобы не резать на строительной площадке.
  • По полученным данным, составляется рукописная смета на материал.

Строительство

Состоит из трех этапов:

Устройство каркаса. Предварительно из профильной трубы свариваются все элементы, необходимые для сборки козырька. Устанавливаются вертикальные опоры из трубы квадратного сечения 60*60 или круглого диаметром 100-110 мм. На вертикальных опорах собирается каркас.

Устройство покрытия. Профилированный лист укладывается на металлический каркас. Направление волны от дома, по стеку воды. Затем крепится с помощью саморезов с пресс – шайбой. Внахлёст между листами на одну волну.

Устройство стыка между стеной и покрытием

Важно герметично закрыть стык. Для этого в стене делается пропил глубиной 20 – 30 мм

В него вставляется лист, все заделывается цементным раствором. Такое стыковое соединение никогда не протечет.

Форма козырька над окном

По внешнему виду козырьки отличаются друг от друга по форме. Самые популярные сейчас:

  • Козырек с односкатной крышей. Самый дешевый и простой вариант. Бывают они и с подзором;
  • Двускатные крыши. У них более сложная конструкция, выдерживают они увеличенную нагрузку, выдерживает боковые порывы ветра, их легко очищать от снега;

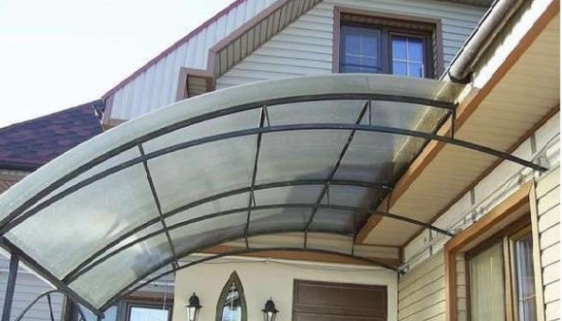

  • Модульные или арочные козырьки. Навес такой формы прекрасно впишется в дизайн любого фасада дома, прекрасно защищает от осадков и ветра.
  • Купольный навес. Такие навесы прекрасно смотрятся, но из-за большого количества изогнутых несущих элементов, он сложный в изготовлении.

Разные навесы имеют свое эстетическое и функциональное значение.

Рис. 6. Арочный навес над окном частного дома

Металлочерепица

Превосходный внешний вид этого материала выгодно отличает его от аналогов. Козырек над крыльцом из металлочерепицы имеет неограниченный срок службы. Он прост в монтаже, легок, прочен и не требует дополнительного ухода. Металлическая черепица великолепно смотрится с любым видом каркаса. А внешне такой козырек будет выглядеть очень представительно и шикарно.

Превосходный внешний вид металлочерепицы выгодно отличает ее от аналогов

Металлическая черепица великолепно смотрится с любым видом каркаса

Козырек над крыльцом должен гармонично смотреться с самим зданием

Но металлочерепица имеет и недостатки. У нее отсутствует шумоизоляция (если вы любите звук дождя – вам это будет только на руку). В летний зной такой материал будет сильно нагреваться, хотя для расположенного над головами козырька это не существенно.

Козырек с черепицей смотрится очень красиво

Полезные советы

  • конструкция козырька должна соответствовать функциональному назначению;
  • материалы, не подверженные коррозии, избавят от лишних затрат;
  • художественная ковка имеет респектабельный вид и устойчивость к климатическим воздействиям;
  • каркас из дерева наиболее прост и является дешевой конструкцией;
  • ширина навеса должна защищать крыльцо и дверь (учитывается угол выпадения осадков при ветре);
  • расчет нагрузки на конструкцию должен учитывать максимальную снеговую нагрузку;
  • все расходные материалы, используемые при монтаже, обрабатываются антикоррозийными средствами;
  • несущие детали и крепежи следует выбирать лучшего качества, с запасом прочности;
  • при расчете навеса сложной конфигурации в особых локальных условиях рекомендуется прибегнуть к услугам профессионалов;
  • саморезы используются с пресс-шайбами;
  • для увеличения срока службы крыльца рекомендуется защитить детали универсальной алкидной смесью.

Анализируя рассмотренный материал, очевидны следующие выводы:

Сооружение навеса над крыльцом по силам каждому человеку, владеющему навыками работы с базовыми инструментами.
Наиболее благоприятный вариант для сельской местности – деревянная модель.
При реализации проекта из труб – профильных или круглых – необходима помощь специалистов и специальное оснащение.
Нельзя экономить на средствах герметизации – от правильности их выбора зависит срок службы сооружения.
При строительстве большого навеса необходимо особое внимание уделить выбору и установке опор. Ошибки могут привести к большим затратам на возможные ремонтные работы.
При возникновении спорных вопросов следует обращаться к специалистам.. Алгоритм работ:

Алгоритм работ:

  • Необходимо четко сформулировать функциональность сооружения.
  • Разработка устройства. Она должна опираться на анализ локальных условий, качественных характеристик выбранного материала и уровень владения имеющимся инструментом.
  • Подготовка. Включает в себя выбор опор и подготовку площади.
  • Монтаж. Неправильная установка несущих балок и труб приведет к разрушению сооружения.
  • Работы по гидроизоляции. Рекомендуется использовать средства проверенных производителей.
  • Обработка и защита поверхностей от коррозии.

Большинство владельцев домов довольствуется простыми конструкциями из дерева – такое решение подходит для большей части территории нашей страны. Незначительные затраты на расходные материалы и отсутствие необходимости использования специального оснащения делают этот вариант самым востребованным. Обладая основными навыками владения базовыми инструментами можно реализовать дешевый функциональный настил для крыльца частного дома.

О том, как сделать навес над крыльцом своими руками, смотрите в следующем видео.

Типы козырьков

Существуют опорные и подвесные козырьки. Первый тип конструкции монтируется при помощи подвесных столбов, а второй – крепится на стену. Для опорных конструкций используют металл, для подвесных дерево, металл и другие материалы. Также козырьки могут иметь разную форму, по этому признаку их делят на:

  • односкатные, верхней частью соединяющиеся со стеной;
  • двухскатные, имеющие гребень и скаты, направленные по бокам от проема;
  • арочные – оформляются полукругом;
  • шатровые – представляют собой округлые навесы.

Стенки односкатных козырьков часто зашивают с обоих или с одной стороны для повышения ветрозащиты, для этой же цели монтируют перила.

Виды козырьков по креплению к стене дома

По способу крепления каркаса различаются следующие виды козырьков для дома:

  1. Навесные навесы (подвесные);
  2. На опорах.

Подвесные козырьки – консольные навесы

Консольные образцы козырьков над входной дверью крепятся только на стену и имеют две точки соприкосновения с фасадом. Первая – ребро конструкции, вторая – крепеж для подвесок. Консольные навесы изготавливаются из легких материалов по понятным причинам.

Фото видов козырьков над крыльцом из стекла и стеклопластика с подвесным механизмом крепления.

Каркас с опорами

Стойки помогают выдерживать тяжесть конструкции козырька за счет перераспределения веса на основу, если навес подпирают вертикальные стойки, или на фасад – если опоры фиксируются на стену.

Подобные виды козырьков могут достигать огромных размеров, покрывая территорию перед гаражом или всю террасу. Опоры изготавливаются из массивных деревянных брусьев или профильной трубы сечением 6-8 см, что позволяет им выдерживать серьезные нагрузки.

Фото видов козырьков над крыльцом на опорах, выполненных в различных стилях.

Конструкция навеса над окном

При наступлении летнего сезона, температура повышается не только снаружи, но и в помещении. Чтобы ограничить поступление солнечных лучей в комнату, можно применить ламинацию на стеклах окон, а лучше всего сделать обычный навес или тент над окном.

Если удачно выбрать габариты навеса, то он может эффективно оптимизировать температуру в каждом помещении, создавая нужный уют и комфорт. Обычно навес – это легкая конструкция, смонтированная над окном, но при этом она должна выдерживать определенную нагрузку от осадков и порывов ветра.

[]

По логике ее необходимо строить на южной стороне дома, там, где он смог бы защищать окно и, соответственно, помещение, от палящих лучей солнца в полдень

При проектировании навеса, важно определить правильно размеры его, форму крыши, материал покрытия и другое. Но самый основной размер укрытия – это его глубина

В идеале он должен быть защитным укрытием от прямых солнечных лучей летом и в то же время давать возможность проникать им зимой в помещение. И к тому же навес должен быть шире окна, в связи с эмпирическим правилом, на 600-900 мм.

Окно при этом имеет стандартные размеры: ширина 1800 мм и высота 1250 мм. Если окна имеют больший размер, то соответственно, расстояние это должно быть еще больше – примерно на 400-500 мм.

Эти рекомендации имеют силу в том случае, когда окно направлено строго на юг или с отклонением не более 15 градусов. Определившись с размерами навеса, необходимо проанализировать архитектурные элементы и отдельные детали дома, и потом браться за разработку конструкции навеса и его отделки.

Рис. 1. Навесы и козырьки над окнами

Комплектующие детали для навеса над окном

Подразумевается, что навес над окном устанавливают с целью защиты от дождя, града, снега, а летом от солнечных лучей. У козырька можно выделить несколько составляющих элементов, но главным из них является каркас.

Прочность – это основное условие, которое должно соблюдаться у этой несущей конструкции, поскольку она вынуждена обеспечивать устойчивость и во время ветров, и во время обильного снегопада

Остов обычно делается из профиля, трубы, стального или алюминиевого уголка и при этом немаловажное значение играют опоры

И одной из основных частей навесного устройства является водонепроницаемое покрытие. Для этого чаще всего применяют поликарбонат или металлочерепицу.

Рис. 2. Навес с поликарбонатовым покрытием и коваными узорами

Модульная конструкция навеса над окном

В большинстве случаев козырек представляет собой модульный навес. Чаще всего он делается над крыльцом у входной двери. Но применяется аналогичный навес над балконами и над окнами, поскольку он имеет целый ряд преимуществ:

  • Простота изготовления. Навес можно сделать своими руками;
  • Замена отдельных элементов при необходимости;
  • Обладает большой гаммой цветов и оттенков;
  • Доступная цена.

В качестве перекрытия обычно используется цветной поликарбонат.

Рис. 3. Модульные козырьки

Монолитная конструкция навеса над окном

Главным требованием у монолитных навесов является его надежность: выдерживать и порывы ветра и сосульки весенние и снег на крыше. В таких конструкциях обычно козырек делается односкатным, реже двускатным.

Угол наклона должен быть от 15 до 45 градусов. Часто в южных районах, где нет балкона, над окнами делают съемные непрозрачные козырьки. Такой козырек защищает от осадков и от солнечных лучей.

На заметку! Существуют и комбинированные навесы, сочетающие в себе прочность монолитного и изящность модульного навеса

Рис. 4. Двускатный навес над окном

Конструкция козырька над входом: из чего состоит

Любые конструкции козырьков предполагают наличие следующих комплектующих:

  • каркас – является несущим элементом, на который укладывается кровельное покрытие. Определяет угол наклона козырька. Основным требованием является надежность, ведь, кроме собственного веса, каркас для навеса должен выдерживать слой снега и порывы ветра. По виду каркаса козырьки бывают:

    1. деревянные;
  • металлические козырьки, изготовленные из алюминия, стального или железного уголка, профильной трубы.
  • обшивка козырька – водонепроницаемый настил, который покрывает всю площадь изделия. Самыми распространенными вариантами для козырька над крыльцом являются: поликарбонат, дерево, металл, асбоцементные листы, алюкобонд и стекло (триплексное или закаленное).
  • опоры – основной узел крепления любого вида козырька. Перераспределяют нагрузку на основание, если выполнены в виде колонн, или на фасад, если крепятся на тягах.

По своим конструктивным особенностям устройство козырька может быть модульным и монолитным.

Модульные виды козырьков над крыльцом

Конструкция козырька над крыльцом модульного вида отличается простотой и легкостью. Установка навеса не займет больше часа, как и его демонтаж. Модульные козырьки имеют ряд преимуществ:

  • возможность замены отдельных составляющих;
  • простое изготовление и монтаж козырьков – можно все сделать своими руками;
  • большое разнообразие форм и цветов;
  • относительно низкая цена.

Устройство модульных козырьков показано на фото (рисунке).

Существуют модульные конструкции металлических козырьков. Но чаще всего в качестве материала используется стекло или полимерный пластик.

Монолитная конструкция козырька над входом

Это самый распространенный вид козырьков над подъездом. Железобетонные козырьки отличаются особой долговечностью. Являются неотделимой частью строения, что с одной стороны благоприятно сказывается на его прочности, а с другой – на сложности реконструкции и ремонте.

Монолитным может быть не только козырек, сделанный из бетонных плит. Главное, чтобы конструкция была нераздельной со стенами дома. Например, деревянные коттеджи оборудуются навесами из массива, а дачные постройки – металлическими. Такие виды козырьков для дома проектируются одновременно со зданием.

Соединение козырька со стеной дома

Строительство козырька над крыльцом сопровождается одним сложным этапом – соединением козырька со стеной дома. Как правило, используются стандартные подходы, которые предполагают установку отбойной планки. Достоинство метода заключается в том, что его можно реализовать независимо от того, какой кровельный материал применяется для отделки, достаточно подобрать отбойную планку под соответствующий цвет кровельного материала или стены.

Как сделать примыкание козырька к стене

Конструкционно этот элемент состоит из штробы в стене, глубиной 10 мм, а также планки, край которой вставляется в эту штробу, после чего место соединения следует заделать влагостойким герметиком. Другой край планки находится на поверхности кровельного материала. Вода, которая сбегает по стене, попадает на эту планку и перетекает на кровельный материал, после чего, она вместе с основной массой осадков стекает по кровле на землю или попадает в систему ливнестока, если она предусмотрена.

При применении металлочерепицы в комплекте идет специальный профиль, который крепится к стене. Такой профиль допустимо использовать с другими кровельными материалами, достаточно подобрать цвет. Этот профиль комплектуется специальными резиновыми уплотнителями, которые устанавливаются по краям профиля. Эти уплотнители не позволяют попадать под профиль различному мусору, особенно при сильном ветре.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

В случае использования для накрытия козырька поликарбоната, стекла или листового пластика, такой вариант неприемлем, поскольку конструкция выглядит слишком грубовато. Поэтому можно прибегнуть к таким вариантам:

  • На стыке, между стеной и поликарбонатом прокладывается уплотнительная лента из полиуретана или из резины. Затем кровельный материал с силой прижимается к этой прокладке и фиксируется с помощью крепежных элементов. Подобные уплотнители можно приобрести в строительных магазинах, которые реализуют кровельные материалы.
  • Кровельный материал прижимается к стене как можно плотнее, после чего, после крепления, стык заделывается прозрачным герметиком.

Варианты неплохие и прекрасно подходят для козырьков самых замысловатых форм. Возможна комбинация этих вариантов, что сделает конструкцию более надежной, а также недоступной для влаги.

Кованые козырьки над входом и крыльцом – готовые проекты

Watch this video on YouTube

Особенности конструкции односкатного козырька

Самый простой вариант – это козырек, смонтированный по односкатной схеме, причем таких козырьков основная масса, что связано с простотой, а также большой функциональностью.

Основу односкатной крыши составляет прямоугольный треугольник, при этом прямой угол всегда прилегает к стене, а угол наклона крыши зависит от некоторых факторов. Если козырек монтируется в самую последнюю очередь, минуя этап проектирования, то угол уклона реализуется в зависимости от конструкционных возможностей.

Конструкция односкатного козырька над входом

Чтобы реализовать такой проект, достаточно из уголков или из профилированной трубы сварить три треугольника одинаковых размеров. Соединить их между собой не составит особого труда. Как вариант, можно обойтись самой обрешеткой, а для прочности эти треугольники соединяются с помощью той же профилированной трубы или с помощью уголков. Такой вариант более надежный и более практичный, поскольку такой каркас довольно просто закрепить на своем месте без обрешетки. Затем можно закрепить обрешетку, предварительно просверлив отверстия в металлической конструкции.

Идея та же, но материл другой

Существует еще один вариант, где за основу берется прямоугольная конструкция, к которой крепится любой кровельный материал. Эта рама крепится к стене с помощью элементов крепления, после чего определяется угол наклона и в зависимости от него определяется размер нижних подкосов. Это могут быть, как металлические, так и деревянные подкосы.

С изменяемым углом наклона

Взяв за основу подобную конструкцию, легко сделать уклон крыши регулируемым. Для этого достаточно позаботиться о том, чтобы места крепления подкосов к стене и к самой конструкции козырька оставались подвижными, с возможностью регулирования угла наклона. К сожалению, подобная конструкция козырька не считается актуальной. Дело в том, что все же проблематично изменять угол наклона конструкции в связи со значительным весом, к тому же, подобная конструкция не считается надежной.

Обязательные нормы

Кроме обобщенных характеристик, строители при создании козырьков пользуются следующими инструкциями:

  • Полотнище козырька должно быть устойчиво и к температурным перепадам, и к осадкам, а главное – к порывам ветра.
  • Дизайн конструкции выбирают исходя из общей архитектуры фасада. Также и уклон разрабатывается с учетом стилистики здания.
  • Для крепежей подходят только специальные элементы для наружных работ, обычные соединения попросту не выдержат сильных ветровых нагрузок.

При соблюдении вышеописанных норм, вы сможете соорудить качественный и прочный козырек, который станет изящным дополнением фасада и прослужит вам ни один десяток лет.

Что в итоге

Козырек из профлиста над крыльцом — стандартная и очень популярная конструкция. Его ставят, чтобы защитить вход в дом от дождя и снега, а также визуально выделить входную группу на фоне стены дома.

Козырьки бывают односкатными, двускатными, арочными и шатровыми. У всех конструкций есть свои преимущества, но чаще всего используют двускатные и арочные варианты. Кроме того, каркас козырька можно сделать из металла или дерева. Металлический надежнее и изящнее, деревянный экологичен и делается без сварки.

Сделать козырек из профнастила своими руками несложно, хотя желательно посчитать снеговую нагрузку, поскольку она может быть очень существенной. В остальном все просто: нарезать детали по чертежу, сделать каркас, закрепить его на стену и уложить на крышу профнастил.

Главное — точно следовать инструкции, и тогда у вас все получится.
