Разнообразие металлического вентилируемого фасада: плюсы, минусы, способы монтажа

Материалом для производства и изготовления металлокассет служат:

• Листовая оцинкованная сталь;
• Листы нержавеющей стали;
• Листы алюминиевых сплавов;
• Листы цветных металлов меди и латуни;

Преимущества системы вентилируемого фасада из металлических кассет:

1. Современный и вид и элегантный дизайн фасада;
2. Высокая степень пожаробезопасности;
3. Высокий уровень безопасности — экологичность и нетоксичность системы;
4. Противостоит резким температурным перепадам, морозостойкость;
5. Фасадные кассеты — минимально подверженны влиянию агрессивной среды не ржавеет, не окисляется и не впитывает влагу;
6. Широкая цветовая гамма металлокассет для фасадов;
7. Простота монтажа не требуют затратной подготовки несущей стены здания, легко крепятся и собираются в общую конструкцию;
8. Позволяют создать уникальный дизайн любой сложности и конфигурации;
9. Высокая степень прочности и долговечности эксплуатация конструкции от 25 до 50 лет без обновления внешнего вида.

Для того, чтобы изготовить подобный проект, в первую очередь измеряется вся конструкция. Это позволяет точно определить количество облицовочного материала ведь он самый дорогостоящий компонент системы навесных вентилируемых фасадов. Без грамотного предварительного расчета мы не приступаем к основной работе. Безукоризненное изготовление элементов, влияет и на скорость монтажа, ведь металлокассеты должны идеально подгоняться друг другу только так создается внешняя привлекательность фасада. Весь раскрой металла осуществляется на специальном оборудовании и в строгом соответствии с технологией лазерной резки, поэтому и цена металлических кассет высока. Листы металла, обрабатываемые при помощи лазерного луча, имеют идеально ровный срез и точные размеры. Это упрощает дальнейшую подгонку и крепление. Кассеты монтируются без каких-либо зазоров, поверхность выглядит совершенной.

Внешние качества фасадной кассеты из металлических листов приобретают за счет специальных покрытий напыления порошковых красок. В зависимости от дизайнерской задумки, кассеты окрашиваются в тот или иной цвет или оттенок. Но, кроме того, что порошковая окраска дает отличные эстетические качества изделиям, она еще и выступает в качестве защитного слоя, способного оградить металл от атмосферных факторов, температурных воздействий, механических повреждений, коррозии и ультрафиолета. Еще один вариант внешней отделки металлических листов покрытие слоем цинка и окрашивание.

Особенно целесообразным применение фасадных металлических кассет является в случае, когда стены здания непрочные, пористые. Так, стена из пенобетона или керамзитобетона идеальная поверхность под навесные системы из металлокассет

К тому же их вес относительно мал, что немаловажно для таких типов несущих стен. Форма фасадных кассет может быть различна от квадратов до прямоугольников, но в любом случае они выступают одним из самых долговечных и надежных материалов для фасадных систем

Таблица 1. Оптимальные размеры металлокассет для вентилируемого фасада из листа 1.0, 1.2 мм

Размеры фасадных металлокассет открытого типа, толщина металла 1.0, 1.2 мм
	Ширина кассеты L, мм
375	500	600	900	1150	1400	1700
Высота кассеты H, мм	375
500
600
900
1150
1400
1700
		— Оптимальные размеры
		— Возможные размеры
		— По согласованию с производством ( до заказа)

Таблица 4. Оптимальные размеры металлокассет для вентилируемого фасада из листа 0.7

Размеры фасадных металлокассет закрытого типа, толщина металла 0.7, 0.8 мм
	Ширина кассеты L, мм
375	500	600	900	1150	1400	1700
Высота кассеты H, мм	375
500
600
800
		— Оптимальные размеры
		— Возможные размеры
		— По согласованию с производством ( до заказа)

Хочется отметить, что конечная стоимость строительства вентилируемого фасада из металлокассет зависит от качества сделанной геодезической съемки фасада, разработки проектной документации,  так как  переделать уже изготовленные металлокассеты в другой размер невозможно, то некачественная проектная документация или работа без нее приведет к значительным потерям на «брак».  В этом отношении вентилируемый фасад из алюминиевых композитных панелей обладает большей гибкостью.

Мы предлагаем разработку качественных проектов вентилируемых фасадов по разумной цене, что позволит Вам гарантированно соблюсти  финансовые планы  проекта в части поставки материалов.

Если Вы хотите заказать навесные системы из металлокассет — обращайтесь к нам, телефоны в контактах.

Расчет материала для монтажа

Тщательно определяется площадь фронтонов с учетом их геометрических форм. Площадь оконных проемов не учитывается. Определяются необходимые доборные элементы. Это обрамления, водоотлив, уголок. Саморезы прикручиваются на расстоянии максимум одного метра.

Монтаж

Лист фиксируется к подготовленным деревянным реечным каркасам. Их следует предварительно обработать специальным антисептиком против гниения материала. Качественно собранные деревянные рейки или кронштейны в единый каркас, сделают фасад вентилируемым.

Ветрозащитная пленка крепится к утеплителю. На финише закрывается фасад. Фронтон — в последнюю очередь.

Алгоритм действий:

1. Гофра разрезается по дополнительно созданным лекалам.
2. Крепление начинается с нижнего угла.
3. На расстоянии максимум один метр листы соединяются между собой внахлест.
4. В заранее готовое отверстие саморезы крепятся в прогиб листа.
5. Между стеной и крайним листом обшивки оставляется 5 миллиметровый зазор для металлического уголка бокового элемента.

Тренд профнастила может быть разным, однако, горизонтальное направление сегодня распространенное. Закрытие профнастилом фронтона дома является финишной процедурой строительства. Объект в итоге принимает завершенный вид. Часто для обшивки применяется тот же отделочный лист, что и для фасада. Монтажные мероприятия просты и не требуют спецтехники, привлечения высококвалифицированных сил.

Особенности устройства вентилируемого фасада

Такие фасады имеют определенную схему устройства, которая не должна нарушаться:

1. Верхний слой – облицовка из любого подходящего материала. Нельзя допускать создания сплошного покрытия, полностью лишенного отверстий.
2. Стойки каркаса. Они удерживают отделку при помощи специальных креплений.
3. Вентиляционный промежуток. Именно он создает нужный эффект и защищает строение от скопления влаги и перепадов температуры.
4. Мембрана. Закрывает теплоизоляционный материал и способствует паропроницаемости.
5. Слой утеплителя. Для этого используется подходящая по параметрам продукция.
6. Фиксация каркаса. Кронштейны устанавливаются разными способами, предпочтительным считается крепеж непосредственно на основание.

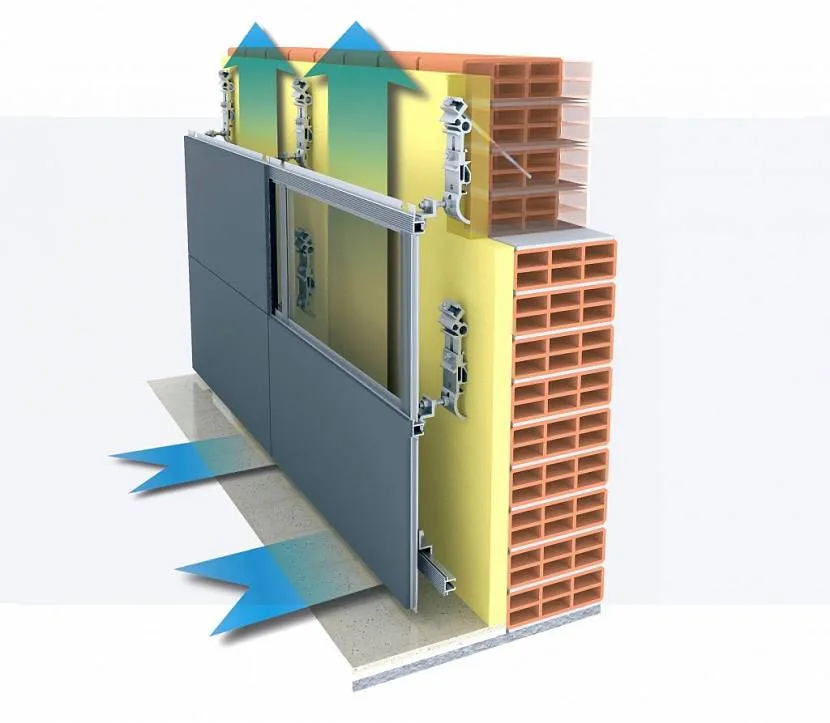

Схема устройства вентилируемого фасада каркасного типа

При расположении объекта рядом с источником сильного шума дополнительно укладывается слой звукоизоляции.

Что собой представляет эта фасадная конструкция

Это не что иное, как каркас, на который монтируется отделочный материал. Сам каркас крепится к фасаду дома. Особенность этой технологии заключается в том, что между отделкой и стенами дома образуется воздушный промежуток. Именно воздух свободно циркулирует в этом пространстве, снижая влажность и уменьшая тепловую отдачу здания. Это два важных критерия в условиях современной эксплуатации частных домов и не только.

Хотелось бы отметить, что нередко можно услышать такой термин – вентиляционные фасады

Обратите внимание, это название в корне не верно, потому что неточно отражает суть используемой технологии. Вентилируемый навесной фасад является элементом здания, в котором нет каких-либо приборов, приспособления или оборудования, нагнетающие или удаляющие воздушные массы

Воздух внутри пространства движется по чисто физическим законам.

Движение воздуха под вентилируемым фасадом Источник m-strana.ru

Отличительные преимущества навесного вентилируемого фасада

Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.

Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года

В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.

Другие достоинства и недостатки вентилируемого фасада

Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.

Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушения вентиляции

Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.

Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.

При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции

Установка вентилируемого фасада

Прежде чем начинать монтаж вентилируемого фасада, необходимо рассчитать и закупить необходимые материалы: металлический профиль, утеплитель и керамогранитную фасадную плитку. После обмера и разметки здания можно начинать монтаж каркаса.

Установка обрешетки

Каркас для навесного фасада – это довольно сложная подсистема, и технология ее монтажа следующая:

• Прежде всего, к поверхности фасада крепятся кронштейны, при этом их монтаж начинается сверху.
• Несущая способность анкеров и кронштейнов, а также шаг их монтажа рассчитывается специалистами, исходя из состояния и материала фасада.
• Установив все несущие кронштейны, начинают монтаж направляющих. Их выставляют в одну плоскость, используя заранее выставленные маяки.
• Расстояние от стены до направляющих определяется типом и толщиной выбранного утеплителя.

Монтаж утеплителя на фасад здания

После того, как подсистема каркаса полностью смонтирована, начинают монтаж теплоизолятора:

• Для утепления вентилируемого фасада из керамогранита лучше использовать листовые утеплители.
• Утеплитель следует подогнать по размерам ячеек, образованными направляющими каркаса.
• Теплоизоляционный материал устанавливается в эти ячейки и закрепляется специальными дюбелями. В некоторых случаях применяют два слоя утеплителя, чтобы увеличить уровень тепловой изоляции здания.

Затем утеплитель укрывается сверху пароизоляционной пленкой. Этот материал обладает особой структурой: он пропускает воздух, но не пропускает влагу. Такая технология дает возможность утеплителю «дышать», не отсыревая при этом. Монтаж такой пленки производится внахлест при помощи строительной липкой ленты. Швы при этом также необходимо проклеить.

Установка облицовки из керамогранита

Установка облицовочной плитки из керамогранита производится достаточно просто. Для этих целей применяются специальные кляммеры из нержавеющего металла:

• Стартовые кляммеры при помощи заклепок крепятся на нижней направляющей с учетом размера плитки керамогранита.
• Теперь выставляется первый ряд облицовки и также крепится двойными кляммерами (с пазом для следующего ряда).
• Затем следует монтаж второго ряда и так далее, до полного завершения облицовочных работ.

Таким образом, выстраивается эффективная подсистема вентфасада, способная прослужить не одно десятилетие.

В заключение стоит отметить, что установка вентилируемого фасада с облицовкой из керамогранита является выгодным вложением средств. Такая облицовка не требует ухода, при необходимости каркасная подсистема позволяет легко заменить плитку керамогранита, не демонтируя всей обшивки.

Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада

Как уже было сказано выше, П-образные подвесы применяются, чтобы выровнять плоскость без оштукатуривания исходной стены (если она неровная).

Первая обрешетка из П-образных подвесов. П-образные подвесы крепятся к стене дюбелями (если стена кирпич или бетон) и саморезами (если стена блок), по 2 крепежа (саморез или дюбель в зависимости от материала стены) на каждый подвес. Шаг подвесов по вертикали – 60 см, по горизонтали – в зависимости от вида облицовки (62,5 или 62 – ОСБ, СМЛ, 60 или 40 – блокхаус и сайдинг).

Вторая обрешетка выполняется из профиля CD 60.

Вторая обрешетка крепится к П-образному подвесу так: на каждый подвес по 2 самореза (1 саморез на одно “ухо” и 1 саморез на второе “ухо”). Саморез диаметром 3,5 мм и длиной 9 мм (в народе называют “девяточки”, “блошки”). Они есть черные и оцинкованные, оцинкованные предпочтительнее.

Важные моменты при крепеже (именно металла к металлу):

• В самом П-образном подвесе есть готовые отверстия, саморезы крепим не в них, а в цельный металл. Не нужно облегчать себе работу, крепление в готовое отверстие не будет работать. Саморез нарезает резьбу в металле и если крепить не в цельный металл, а в готовое отверстие, то резьбы он не нарежет, соответственно, держаться, как следует, не будет. Будет прокручиваться.
• Крепить лучше шуруповертом, а не дрелью. Дрель высокооборотистая, у неё нет стопора при обжатии самореза, кроме того она тяжелее, не так сидит в руке. Но если шуруповерта нет, то на дрель нужно иметь магнитную насадку, плюс следить за каждым саморезом: если после закрепления он прокручивается, то крепить на это “ухо” подвеса еще один саморез. Если и он прокрутился, то крепить еще один. Все в цельный металл. В итоге на некоторых “ушах” подвесов может быть по 2 и даже 3 самореза. Но держать будет только тот саморез, который не прокручивается.

Утеплителя и супердиффузионной мембраны в этом варианте нет. Вентиляционный зазор образован за счет длины “ушей П-образного подвеса и за счет профиля CD 60. Величина зазора регулируется (профиль можно поставить ближе и дальше к стене). Оптимально сделать величину зазора 30-40 мм.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Форма и размеры фасадных кассет

Конкретных стандартов нет. Формы и размеры фасадных кассет полностью зависят от производственных возможностей компании и требований заказчика. Однако существуют некоторые параметры, которых придерживаются большинство производителей:

• Глубина – от 20 до 55 мм;
• Ширина стыков – от 5 до 55 мм;
• Высота – от 340 до 600 мм;
• Ширина – от 150 до 4000 мм.

Один из лидеров в производстве металлокассет компания «ИНСИ» разработала свою систему размеров, обеспечивающую максимальную экономию материала. Согласно этой системе, фасадная кассета считается экономически выгодной, если размер одной из граней составляет:

• КФ-2: 550 мм или 1175 мм в высоту и 555 мм или 1180 мм в ширину;
• КФ-1: 572 мм или 1197 мм в ширину и в высоту;
• КФ-3: 580 мм в ширину или высоту.

Интересно. Большой популярностью пользуются кассеты-полосы. У таких изделий ширина значительно больше высоты

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Преимущества облицовочного материала

Такой материал имеет высокие шумоизоляционные свойства. За счёт небольшого веса, металлокассеты позволяют производить лёгкий монтаж в максимально короткие сроки. Стоит также отметить их высокую ремонтопригодность. То есть повреждённые кассеты можно легко заменить. К тому же при использовании металлокассет можно произвести монтаж облицовки большой площади.

Совет от «фасадца»

Собирать вентилируемый металл фасад с применением такого облицовочного материала можно в любое время года. При этом необходимость в косметическом ремонте отпадает. При качественной работе вентилируемый металл фасад может сохранить свой привлекательный внешний вид на срок до 40 лет.

Фасадные кассеты для внешней отделки из оцинкованной стали пожаробезопасны, не воспламеняются и не плавятся под воздействием относительно высокой температуры, а поэтому могут успешно применяться для облицовки зданий с повышенными требованиями по пожарной безопасности К0.
С точки зрения дизайна облицовочный материал предоставляет обширные возможности. Это и богатая цветовая палитра. Для каждого конкретного случая можно выбрать подходящий оттенок. Также можно подобрать текстуру под дерево либо любой другой материал. В некоторых случаях неплохо будет смотреться фасад из металлокассет с эффектом старения. Благодаря возможности применения современного оборудования, у производителей появилась возможность изготавливать радиусные кассеты, которые идеально подойдут для облицовки колонн. Таким образом, можно придать любому зданию неповторимый внешний вид в стиле классики или модерна.Существенных недостатков металлокассеты для отделки дома не имеют, но стоит указать на следующее:

• В сравнении с Алюмокомпозитными материалам через некоторое время кассеты некоторых производителей деформируются, как это видно на фото;
• У кассет некоторых производителей спустя несколько лет по ребрам кассеты, могут быть заметны следы коррозии под краской;
• В связи со сложности технологии изготовления и использовании автоматизированных станков такой отделочный материал является не самым дешёвым. Но при существующих преимуществах цена оправдана.

Обзор элементов вентилируемого фасада

При строительстве капитальных зданий вопрос фасадной отделки решается на стадии проектирования. В проект закладываются весовые и ветронагрузки наружного экрана. В зависимости от расчетной массы навесного фасада, коэффициента теплопроводности, материала стен, этажности, требований пожаробезопасности подбираются материалы для составляющих системы.

В зависимости от назначения здания применяются разные материалы для каркаса подсистемы. Для частных малоэтажных домов допустимо использовать в качестве материала каркаса деревянные бруски. В промышленном и гражданском многоэтажном строительстве используются только стальные подсистемы.

Каркас подсистемы состоит из:

• Опорных кронштейнов. Стальные, усиленные ребром жесткости, уголки с отверстиями для крепления к стене.
• Подвижных кронштейнов. При необходимости крепятся к опорным кронештейнам.
• Анкеров. Анкер- вид крепежа, обеспечивающий надежное крепление кронштейна к стене. При установке в прочные стены из цельного кирпича и бетона применяют самоанкерующиеся болты. Для менее прочных оснований из пористых и пустотелых материалов применяют универсальные дюбели с прочностью на отрыв от 3 килоньютонов. В любом случае, анкерующая система просчитывается индивидуально к проекту.
• Металлических направляющих. Важная составляющая каркаса. Имеет углообразную или Z- образную форму и крепится к кронштейну. В зависимости от нагрузки и проектировки, а также способа крепления облицовочного модуля бывает вертикального и горизонтального типа.
• Кляммеров или кляймеров. Трансформировалось в русский язык из немецкого. По сути, кляммер представляет собой скобу, для скрытого крепежа. Изготавливается из пружинной коррозионностойкой стали. Служит для крепления деталей фасада к каркасу.

Элементы навесного вентилируемого фасада

Теплоизоляционый материал

На рынке утеплителей существует множество видов утеплителя. В навесных вентилируемых фасадах чаще всего применяют вату из минеральных компонентов:

– Стекловату. Получают из расплавленного стекала. Расплавленное сырье вытягивают в тончайшие нити, затем, из полученного стекловолокна производят маты утеплителя.

– Базальтовату. Сырьем для производства служит природный материал- базальт. Эту вулканическую породу плавят при температуре 1200С и схожим образом со стекловолокном получают базальтоволоконный утеплитель.

Достоинством материалов выступает пожаробезопасность, низкий коэффициент теплопроводности, низкая масса, легкость монтажа.

Толщина утеплителя на определенную площадь определяется теплотехническим расчетом. Цель расчета сместить точку конденсации паров воды- «точку росы», от стены в теплоизолятор. Благодаря этому внутри помещения стены остаются сухими, не происходит отслоения штукатурки, не развивается плесень и значительно уменьшаются теплопотери. Применение утеплителя позволяет уменьшить толщину стен в проекте строящегося здания.

Диффузионная мембрана

Выполняет роль одностороннего проводника паров воды от утеплителя наружу, препятствует намоканию изолятора. При использовании некоторых видов утеплителя с водоотталкивающими свойствами может не использоваться. Второе назначение– ветрозащита. Предохраняет минеральную вату от выветривания

При монтаже важно не перепутать внешнюю и внутреннюю сторону мембраны. Иначе использование мембраны даст обратноотрицательный эффект

Дюбели тарельчатого типа

Обеспечивают плотное прилегание материала мембраны к утеплителю.

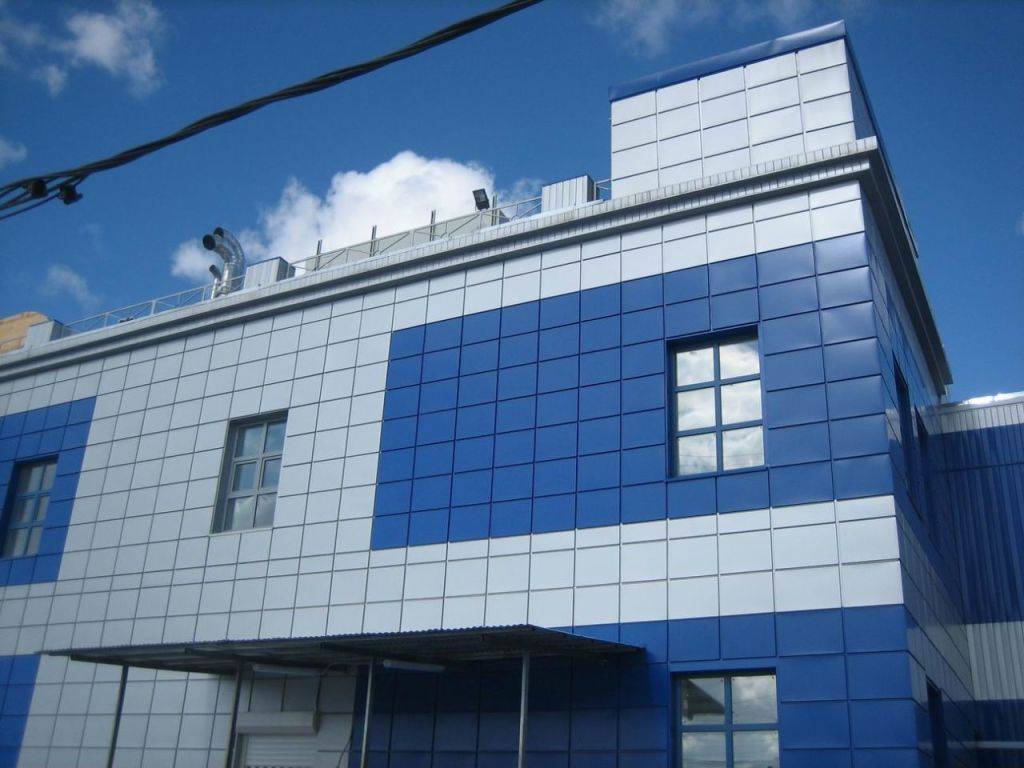

Облицовка

Производится из разных материалов и разнообразна по размерам и оказываемым нагрузкам. Состоит из штучных элементов, которые крепятся кляймерами к каркасу подсистемы в соответствии с дизайн проектом фасада.

Утеплители навесного вентилируемого фасада

Монтаж

Как монтируются вентилируемые фасады своими руками?Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

Утеплитель можно дополнительно зафиксировать дюбелями-зонтиками.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима.
