Теплотехнический расчет наружной стены здания с вентилируемым фасадом

Утеплители для навесных вентфасадов

Следующий немаловажный вопрос — выбор теплоизоляции. Под навесную облицовку можно помещать только утеплитель, который имеет техническое свидетельство Госстроя России, разрешающее его применение именно в вентилируемых системах. Оптимальной по всем показателям считается минеральная вата. Использование непрофильных материалов (например, стекловаты) приведет к тому, что утеплитель напитается влагой, потяжелеет и осядет, сократив, а то и перекрыв воздушный зазор.

Для защиты теплоизоляционного материала можно использовать только специальную пароизоляционную мембрану

Если же попытаться защитить теплоизоляцию полиэтиленом или фольгой (то есть материалами, не пропускающими пар), то это не только не решит проблему, но и нарушит схему работы вентилируемого фасада, который, как известно, должен «дышать». Утеплитель можно покрыть лишь специальной односторонней пароизоляционной мембраной: она будет пропускать выделяемую стенами влагу наружу, но не давать атмосферной влаге проникнуть внутрь.

Кроме утеплителя важную роль в обеспечении теплозащиты играют терморазрывы — прокладки, установленные между кронштейнами и стеной. Они должны быть выполнены из материалов с низким коэффициентом теплопроводности: полипропилена, полиамида, коматекса и т. п. Не допускается применение прокладок из паронита, так как он не обладает термоизоляционными свойствами.

Иногда монтажники используют специальные уплотнители, которые призваны гасить вибрации и удерживать облицовку от бокового сдвига. Но их применение ведет к снижению срока безремонтной эксплуатации системы, поскольку уплотнители имеют малый рабочий ресурс (около 10 лет). Снижение вибрации и исключение бокового сдвига облицовочных панелей должны обеспечиваться конструкцией крепежных элементов.

Облицовочные материалы

Сегодня на рынке строительных и отделочных материалов имеется широкий выбор панелей, которые используются в навесных вентилируемых фасадах.

Ведущие позиции, в рейтинге востребованных материалов, занимают плиты из керамогранита.

В суровом климате средней полосы хорошо себя зарекомендовали панели из композитных материалов, металлокассет и фиброцементных плит.

Прежде чем сделать выбор в пользу конкретного изделия, необходимо провести детальный расчет баланса его достоинств и недостатков.

Важно, чтобы в процессе эксплуатации навесной фасад не требовал дополнительных затрат на содержание

Достоинства навесного фасада

По сравнению с другими способами отделки, вентилируемый фасад имеет ряд положительных отличий.

Тщательный расчет текущих затрат и будущих выгод, показывает, что все расходы, со временем, окупаются сторицей.

Выполняя проектирование конструкции, важно четко представлять себе, почему вместо традиционных материалов, предпочтительнее выполнить отделку из композитных. Они не выцветают под действием солнечных лучей и ветра. Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы

Это нужно учитывать, осуществляя проектирование

Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы. Это нужно учитывать, осуществляя проектирование

Они не выцветают под действием солнечных лучей и ветра. Технологическая карта определяет способ крепления облицовочных изделий, который обеспечивает целостность конструкции на долгие годы. Это нужно учитывать, осуществляя проектирование.

Расчёт фасада

Расчет фасада и все рекомендации, цены, технические данные Вы получите от наших специалистов, они произведут для Вас расчёт всех необходимых материалов с учётом таблицы комплектации и прочих ключевых характеристик конструкции.

Перед отделкой фасада всегда необходимо

  • Рассчитать все облицовочные материалы
  • Сделать проект
  • Составить смету на фасадные работы

Чтобы проще было понять сколько стоит облицовка Вашего фасада, мы готовы сделать предварительный расчет без вложений для Вас.

Все очень просто :

  • Вы выбираете облицовочный материал и описываете свое здание, или предоставляете документы по площади и фасаду.
  • А мы на основании собственного опыта и экспертных знаний специалистов делаем Вам предварительный расчет фасадов, в котором вы увидите общую цену фасада и количество всех элементов на каждый м2.

Позвоните нам прямо сейчас по телефону +7(495)989-18-04 и мы БЕСПЛАТНО сделаем расчет Вашего фасада.

ВЫ ПОЛУЧИТЕ:

  • Полный расход элементов фасадной системы, крепежа и облицовочного материала (Оптимальный расход) — бесплатно.
  • Консультацию эксперта по облицовке именно Вашего фасада — бесплатно.
  • Инструкции по монтажу фасадов — .
  • Цену на фасадные материалы ниже рыночной на 15%.
  • Возможность купить качественные материалы с гарантией от производителя!

Расчет вентилируемого фасада, фасадных систем, материалов

Для облицовки фасада необходимо смонтировать обрешетку (фасадную систему) из:

  • оцинкованных профилей,
  • кронштейнов,
  • основных и промежуточных вертикальных направляющих,
  • горизонтальных направляющих
  • при помощи специального крепежа.

В зависимости от облицовочного материала, также используются различные декоративные планки, уголки, кляммеры, уплотнители и другие элементы.

Расчеты конструкций облицовки и систем фасада на м2, примеры

Представляем Вашему вниманию таблицы средних расходных показателей, чтобы примерно посчитать расход элементов и составить смету для Вашего фасада.

Как рассчитать фасадную систему?

В таблице расчетов указано среднее количество элементов на один м2 фасада . Более точный расчет Вашего фасада наши специалисты произведут по проекту, либо по чертежам фасада, с учетом необходимых облицовочных материалов . Цены и количество элементов рассчитываются для каждого объекта индивидуально.

Обращаем Ваше внимание, что есть несколько видов облицовки фасада, конструкции могут быть:

А материалы облицовки тоже могут быть различными:

Важные моменты при составлении расчета фасада:

  • При расчете фасадов обычно закладывают запас — около 10% для того чтобы хватило материала, так как при монтаже фасада, обрамлении окон, углов, входных групп и декоративных элементов всегда производится подрезка облицовочных материалов, что увеличивает расход. А также в некоторых местах стен фасада бывает увеличение расхода для обхода неровностей или требуется дополнительное укрепление конструкции.
  • При составлении среднего расчета всех элементовмы никогда не занижаем расход комплектующих, с целью удешевления. Мы ценим Ваше время и деньги , поэтому всегда считаем реальные показатели и количество фасадных элементов, наши клиенты всегда довольны и как правило, даже по среднему расчету материалов всегда хватает, с учетом наших рекомендаций.
  • В зависимости от выбранного материала средний расчет по фасаду сильно отличается и итоговая стоимость элементов тоже может меняться.

Расчёт фасада Расчет фасада, расчеты фасадных материалов для облицовки керамогранитом, фиброцементными плитами, металлокассетами, профлистом, примеры расчетов на м2

Стандартизация размеров кухонной мебели

Общие сведения о размерных стандартах

Производители кухонных фасадов (т.е. дверец для кухонных гарнитуров) могут изготавливать элементы из двух категорий:

  • Стандартные фасады – т.е. фасады, которые входят в ассортиментный ряд производителя и не требуют перенастройки оборудования. Кухню со стандартными фасадами вы можете увидеть на фото (см. также виды фасадов для кухни).
  • Произвольные (нестандартные) фасады – фасады, габариты которых удовлетворяют максимальным и минимальным размерам, однако не вписываются в стандартную размерную сетку по соотношению высоты и ширины (см. какие фасады для кухни лучше).

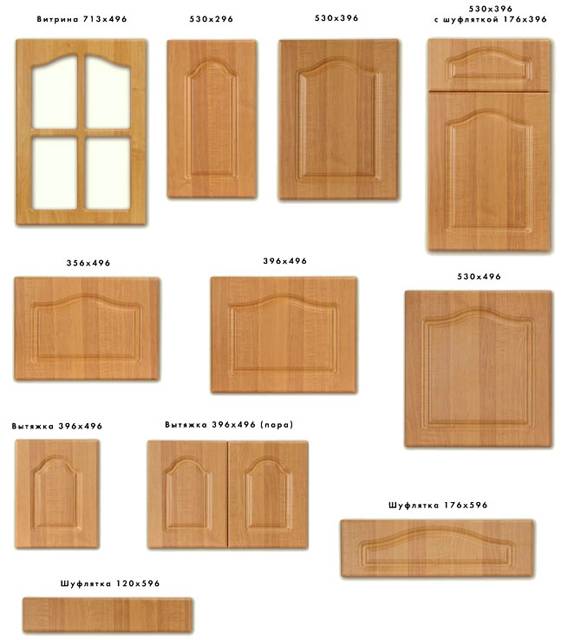

Стандартные фасады из дерева

Разделение фасадов нестандартные и нестандартные проводятся по той причине, что себестоимость производства одного квадратного метра упомянутого фасада превышает стоимость стандартного примерно на 20%. Следовательно, и отпускная цена для клиента у такого фасада должна быть выше.

Именно по этой причине следует, как минимум, принимать во внимание стандартные размеры фасадов кухни при проектировке гарнитура. Конечно, в ряде случаев габариты кухни или ее конфигурация категорически не позволяют «вписаться» в стандарт – но во всех остальных случаях подгонка под типовые размеры будет способствовать существенной экономии. Схема кухни со стандартными фасадами

Схема кухни со стандартными фасадами

Типовые габариты фасадов для кухни

На каждом предприятии, специализирующемся на производстве кухонной мебели, принимаются собственные типовые размеры кухонных фасадов.

Однако большинство этих стандартов являются едиными для всех компаний, потому достаточно ориентироваться на одни и те же данные – и с высокой вероятностью вы можете «попасть» в размерную сетку конкретного производителя.

Фасады стандартных габаритов

Наиболее распространенные габариты кухонных фасадов приводятся в таблице ниже:

Распашные фасады

ширина х высота, мм

Фасады под выдвижные ящички

ширина х высота, мм

396 х 496

140 х 296

396 х 596

140 х 396

570 х 296

140 х 446

570 х 396

140 х 496

570 х 446

140 х 596

570 х 496

283 х 296

570 х 596

283 х 396

713 х 296

283 х 446

713 х 396

283 х 496

713 х 446

283 х 596

713 х 496

713 х 596

900 х 296

900 х 396

900 х 446

900 х 496

900 х 596

Примеры расчетов габаритов кухни

Используя данные размеры, мы можем самостоятельно рассчитать, какой размер должны иметь кухонные модули, если будут применяться стандартные кухонные фасады.

  • Например, расчет высоты нижней базы будет выглядеть следующим образом: 713 мм (высота фасада) + 4 мм (зазор между столешницей и верхним краем фасада) + 100 мм (расстояние между нижним краем кухонного модуля и полом) = 817 мм.
  • Рассчитаем верхнюю базу: 900 мм (высота фасада) + 2 мм (зазор по 1 мм в верхней и нижней части фасада) = 902 мм.
  • Точно так же считается ширина фасадов: (446 мм х 2) + 6 мм = 898 мм.

Ориентируясь на приведенные в статье размеры и используя схемы расчета габаритов, мы можем  своими руками рассчитать нашу будущую кухню таким образом, чтобы она максимально подошла к стандартной размерной сетке. Естественно, стоить такая кухня будет дешевле!

Монтаж вентилируемых фасадов

К сожалению, даже самый грамотный проект вентилируемого фасада может быть сведен на нет некачественным монтажом. Самая распространенная ошибка — нарушение геометрии фасада. Облицовка должна быть ровной, даже если рельеф стен далек от идеала. Кроме того, панели не должны смещаться относительно вертикальной и горизонтальной осей.

Как это не парадоксально, но очень распространенной ошибкой является установка крепежа прямо в кладочный шов элементов стены.

Монтаж вентилируемого фасада. Поверхность облицовки должна быть идеально ровной, с точным соблюдением толщины швов.

Несоблюдение нормативной толщины шва приводит к тому, что плитки начинают давить друг на друга, трескаться и отлетать. А если плитка смонтирована с отклонением от плоскости, это будет заметно при солнечном свете.

Многие строители грешат несоблюдением нормативной толщины шва. Установленные встык, плитки за счет температурных деформаций начинают давить друг на друга, растрескиваться и выпадать. А утеплитель при отсутствии должной вентиляции намокает, промерзает и сползает со стен. Слишком большой зазор между облицовочными панелями приведет к излишнему увлажнению теплоизоляции атмосферными осадками.

Особое внимание следует уделять оформлению оконных проемов

Сейчас на российском рынке представлено множество видов навесных фасадов. К сожалению, многие отечественные производители идут по простому пути, в точности копируя зарубежные системы. А между тем то, что прекрасно работает в мягком климате Германии или Франции, может не выдержать наших долгих зим. Толщина утеплителя (а значит, и расстояние от облицовки до стены здания) в российских погодных условиях должна быть существенно больше, чем в Европе.

Кроме того, некоторые компании, стремясь удешевить систему, нередко используют в конструкции сомнительные материалы, в частности оцинкованную сталь, которая слабо защищена от коррозии. Лучшими металлами для обрешетки вентфасадов являются нержавеющая сталь и алюминий. А вот для крепежа плит, особенно тяжелых, подойдет только нержавейка. Алюминиевые скобы не обладают необходимой прочностью.

Что бы еще почитать?

Метки: вентилируемый фасад, вентфасад, навесной вентилируемый фасад, типичные ошибки, устройство вентилируемого фасада, устройство навесного фасада

Крепежная система

В производстве кронштейнов и направляющих профилей используются алюминиевые сплавы, нержавеющая и оцинкованная сталь.

Для крепления панелей из керамогранита, кроме кронштейнов, используются направляющие профили, удлинители и кляммеры. Такая система крепежа прошла испытание практикой.

Набор крепежных изделий должен комплектоваться только из одного материала — либо все элементы алюминиевые, либо стальные.

Из курса физики известно, что при контакте двух металлов запускается интенсивный процесс коррозии. Простейший расчет показывает, что стальная деталь начнет ржаветь, а затем терять свои свойства.

Такие явления будут негативно влиять на прочность фасадной конструкции.

Ярлыки

автоматизация в СПДС

Адекватные величины уклонов

атрибуты блоков AutoCAD

беспрогонная кровля

библиотека СПДС

блоки AutoCAD

БМЗ

быстромонтируемые здания

вентилируемый фасад

вентилируемый фасад с кассетой

вентфасад

вентфасад фото

водоотвод

водосток

водосточная система

волнистый профнастил

ВСК

ДБН

детали СПДС

дизайн

динамический блок AutoCAD

дистанционные прогоны под углом

извлечение данных в AutoCAD

инструменты AutoCAD

карнизный узел кровли

кассетоны

кассеты фасадные

КМД на прогоны

конструктивное решение кровли

конструктивы по фасадам

Копирование свойств AutoCAD

крепление кровельных прогонов

крепление профнастила

кровельное ограждение

кровельный пирог

кровля

Кровля мансардного этажа

кровля мансарды

ЛСТК

маркер СПДС

металлочерепица

металлочерепица узлы

металлочерепица dwg

монтаж окна в наборной сэндвич-панели

монтаж пароизоляции

мягкая кровля

наборная кровля

наборная сэндвич-панель

настройка СПДС

настройка AutoCAD

несущая кассета

несущий профнастил

несущий профнастил фото

обозначение теплоизоляции на чертежах

обшивка ВСК профнастилом

обшивка кассет PS-панелями фото

объекты СПДС

отделка фасада

отделка фасада профнастилом

ошибки монтажа

параметрические объекты СПДС

пароизоляционная пленка

пароизоляция на кровли

планки на фасад

подсчет планок

подсчет площади

портфолио

примыкание к дымоходу

профнастил

Профнастил в автокаде

профнастил чертеж

размеры в AutoCAD

разработка КМД на тонкостенные прогоны

разрезание сэндвич панели

раскладка кровельных материалов

раскладка металлочерепицы в AutoCAD

раскладка профнастила

раскрой кровли в AutoCAD

расчет кровли

расчет металлочерепицы

С-профиль

саморезы dwg

скачать узлы по металлочерепице

СПДС таблицы

СПДС GraphiCS

стеновая кассета

Стеновое ограждение

сэндвич панель

теплоизоляция

теплотехнический расчет

Типовая технологическая карта

тонкостенные профили

узел выравнивания колонны

узел кровельного пирога

узел металлочерепица

узел примыкания к стене

узел примыкания металлочерепицы

узел устройства воронки

узел устройства ендовы

узел устройства окна

узлы в автокаде

узлы по кровле

узлы по кровле dwg

узлы по фасадам в AutoCAD

узлы сэндвич-панелей

узлы dwg

уроки СПДС

уроки AutoCAD

уроки SketchUp

утепление кровли

фальцевая кровля

фальцевые панели

фасад с утеплением

фасадные панели

фасадные панели фото

функции AutoCAD

хитрости AutoCAD

холоднокатаные оцинкованные профили

чертеж кассеты

чертежи в dwg

чертежи PS-панелей

шаблон отчета СПДС

шаблон СПДС

AutoCAD и СПДС

Download

KeyShot

PS-панели

SketchUp

Z-профиль

Лирическое отступление

Некоторые могут возразить, мол, строят стены из чистого «Поревита» толщиной 300 мм и в домах тепло — это верно.

Во-первых, не всегда уличная температура держится в своих минимальных значениях и 7–10 морозных дней можно потерпеть в прохладном здании, а во-вторых, можно добиться комфортной температуры в помещении увеличив расход тепловой энергии (газ, дрова, электричество).

Полученный показатель дает лишь рекомендованную толщину стен, при соблюдении которой, получите температуру в +20 °C в помещениях, при соблюдении технологий возведения прочих ограждающих конструкций: пол, потолок, окна, двери.

Типовые конструкции стен

Разберем варианты из различных материалов и различных вариаций «пирога», но для начала, стоит упомянуть самый дорогой и сегодня крайне редко встречаемый вариант — стена из цельного кирпича. Для Тюмени толщина стены должна быть 770 мм или три кирпича.

Брус

В противовес, достаточно популярный вариант — брус 200 мм. Из схемы и из таблицы ниже становится очевидно, что одного бруса для жилого дома недостаточно. Остается открытым вопрос, достаточно ли утеплить наружные стены одним листом минеральной ваты толщиной 50 мм?

Название материалаШирина, мλ1, Вт/(м × °С)R1, м2×°С/Вт
Вагонка из хвойных пород0,010,150,01 / 0,15 = 0,066
Воздух0,02
Эковер Стандарт 500,050,040,05 / 0,04 = 1,25
Брус сосновый0,20,150,2 / 0,15 = 1,333

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,08 м = 80 мм.

Отсюда следует что утепления в один слой 50 мм минеральной ваты недостаточно, нужно утеплять в два слоя с перехлестом.

Любителям рубленных, цилиндрованных, клееных и прочих видов деревянных домов. Можете подставить в расчет любую, доступную вам, толщину деревянных стен и убедиться, что без внешнего утепления в холодные периоды вы: либо будете мерзнуть при равных расходах тепловой энергии, либо тратить больше на отопление. К сожалению, чудес не бывает.

Так же стоит отметить несовершенство стыков между бревнами, что неизбежно ведет к теплопотерям. На снимке тепловизора угол дома снятый изнутри.

Керамзитоблок

Следующий вариант так же набрал популярность в последнее время, керамзитоблок 400 мм с облицовкой кирпичом. Выясним какой толщины утеплитель нужен в этом варианте.

Название материалаШирина, мλ1, Вт/(м × °С)R1, м2×°С/Вт
Кирпич0,120,870,12 / 0,87 = 0,138
Воздух0,02
Эковер Стандарт 500,050,040,05 / 0,04 = 1,25
Керамзитоблок0,40,450,4 / 0,45 = 0,889

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,094 м = 94 мм.

Для кладки из керамзитоблока с облицовкой кирпичом требуется минеральный утеплитель толщиной 100 мм.

Газоблок

Газоблок 400 мм с нанесением утеплителя и оштукатуриванием по технологии «мокрый фасад». Величину внешней штукатурки в расчет не включаем из-за крайней малости слоя. Так же, в силу правильной геометрии блоков сократим слой внутренней штукатурки до 1 см.

Название материалаШирина, мλ1, Вт/(м × °С)R1, м2×°С/Вт
Эковер Стандарт 500,050,040,05 / 0,04 = 1,25
Поревит БП-400 (D500)0,40,120,4 / 0,12 = 3,3
Штукатурка0,010,870,01 / 0,87 = 0,012

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,003 м = 3 мм.

Здесь напрашивается вывод: блок Поревит толщиной 400 мм не требует утеплителя с внешней стороны, достаточно внешней и внутренней штукатурки или отделки фасадными панелями.

Расчет вентилируемого фасада на прочность

1.Исходные данные

Объект расположен в городе Феодосия, в третьем ветровом районе.

Несущим основанием для фасада являются как торцы железобетонных перекрытий, толщиной 200 мм, так и кирпичная кладка из полнотелого кирпича толщиной 250 мм, расстояние между перекрытиями 3.3 м.

Пространство между перекрытиями заполнено кладкой из полнотелого кирпича.

Облицовочный материал – керамогранит 600х600х10 мм.

Высота облицовки составляет 78,4 м.

Для расчета выбран следующий участок фасада:

Рис. 1. Расчетный фрагмент фасада

2.Конструкция фасадной системы

Фасадная система крепежа имеет следующие особенности:

  • крепеж направляющего профиля на угловых участках фасада на высоте облицовки выше 40 м выполняется с шагом 0,6 м,
  • два верхних кронштейна является несущими и воспринимают нагрузку от веса облицовки, а также ветровую нагрузку,
  • остальные кронштейны воспринимают только ветровую нагрузку и служит для фиксации направляющего профиля в вертикальном положении, а также для компенсации температурных расширений.

Рис. 2. Сечение фасадной системы

3.Определение нагрузок

3.1 Ветровая нагрузка

В соответствии с ДБН В.1.2- 2 2006, Приложение Е нормативная ветровая нагрузка для г.Феодосия составляет:

Для здания, расположенного в 3 -м ветровом районе с типом местности В расчетная ветровая нагрузка на наветренную поверхность фасада на высоте 78.4 м для среднего участка фасада составляет 82.14кг/м 2 . При этом ветер прижимает облицовку к фасаду.

В нашем случаем наиболее невыгодное сочетание ветровой нагрузки и веса облицовки наблюдается в том случае, когда ветер «отрывает» облицовку. Это сочетание возникает на угловом участке фасада, при этом расчетная ветровая нагрузка на фасад составляет 149.5кг/м 2 .

Собираем ветровую нагрузку, которая передается на несущий профиль через кляммера как сосредоточенная сила

Рис. 3. Сбор ветровой нагрузки

3.2. Вес облицовки

Вес керамогранитной плитки 600х600х10 при плотности керамогранита 2.8 т/м 3 составляет:

Данные нагрузки в виде сосредоточенных сил приложены на расстоянии 36 мм от профиля – заменим их моментами силы – 0,37 кг х м.

4. Расчет несущего профиля

Рис. 4. Расчетная схема

Рис. 5. Эпюра прогибов

Рис. 6. Эпюра углов поворота

Рис. 7. Эпюра изгибающих моментов

Рис. 8. Эпюра поперечных сил

Результаты расчёта:

Элемент: Уголок 55х55х1.2

Масса 1 м.п. = 1.6950 кг

Момент инерции, Jx = 6.5670 см4

Момент сопротивления, Wx = 1.6210 cм3

Статический момент полусечения, Sx = 1.6400 cм3

Марка стали – C235

Расчётное сопротивление стали, Ry = 230 МПа

Относительный прогиб – 1/250 пролёта

Модуль упругости, E = 206000 МПа

Напряжения в балке, без учета собственного веса:

– нормальное (от Mmax): 6.1641 МПа

– касательное: (от Qmax) 25.2462 МПа

Максимальный прогиб (с к-том надёжности) равен 0.0071 м-3, что составляет 1/84118 от максимального пролёта 0.6 м.

Сечение элемента проходит по условиям прочности и жесткости.

5. Расчет кронштейна

Рис. 9. Схем сил действующих на кронштейн

толщина металла кронштейна t = 2 мм,

высота h = 55 мм,

Нагрузки, действующие на кронштейн:

ветровая нагрузка – 55.26 кг,

вес керамогранита – 30.3 кг,

собственный вес несущего профиля – 5.27 кг.

5.1 Проверка кронштейна на срез:

Расчетное сопротивление стали на срез:

Для марки стали С235 по ГОСТ 27772-88:

Условие прочности материала при кручении:

Условие выполняется.

5.2 Проверка кронштейна на изгиб:

Напряжение от изгиба:

Условие прочности материала при изгибе:

Условие выполняется.

6.Свойства дюбеля

По расчётам максимальное вырывающее усилие, действующее на кронштейн, составляет 55.26 кг (см. рис.4).

Согласно данным компании Hilti для анкера HRD-UGS 10×100 при базовом материале полнотелый керамический кирпич с прочностью 12 Н/мм 2 расчетная нагрузка на вырыв составляет 1.1кН = 112кг, при базовом материале бетон с прочностью 25 Н/мм 2 расчетная нагрузка на вырыв составляет 2.5 кН = 255 кг.

Так как 55.26

7040 просмотров

Расчет вентилируемого фасада на прочность Расчет фасада пример. Прочностной расчет навесного фасада.

Системы крепления вентилируемого фасада

Подробного рассмотрения требует выбор крепежа. Как известно, существует две системы крепления — скрытая и открытая.

Первый вариант — это металлические кляммеры, охватывающие плиту сверху и снизу. Второй — анкерные болты которые вставляются в просверленные в плите несквозные отверстия и там раскрываются подобно лепесткам цветка.

Скрытая система крепления

Открытая система крепления

Порой монтажные элементы не портят внешний вид облицовки, а напротив, добавляют ей выразительности.

Использование скрытой системы крепления оправданно далеко не всегда: например, на участках фасада, несущих высокую эстетическую нагрузку. И дело не только в том, что данный крепеж обходится вдвое дороже видимого. Если плитка, закрепленная таким образом, будет повреждена для ремонта придется разбирать весь вертикальный ряд. Заменить облицовочную единицу, установленную открыто, не в пример проще.

Кляммеры, окрашенные под цвет плитки, практически незаметны на фасаде

Некачественный крепеж приводит к выпадению облицовочных плиток.

Преимущества и недостатки применения навесного вентилируемого фасада

В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.

Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.

И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше

Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает. Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена

Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой)

Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).

Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели. Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки)

Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).

Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку

Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм. Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры

Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.

ОБЩИЕ ПОЛОЖЕНИЯ РАСЧЕТА НАРУЖНЫХ СТЕН

1.1. Методика теплотехнического расчета наружных стен зданий с навесными фасадными системами «ВФ МП» производства группы компаний «Металл Профиль», разработана всоответствии с основными положениями СНиП 23-02-2003 «Тепловая защита зданий» , СП 23-101-2003 «Проектирование тепловой защиты зданий» .

1.2. Навесные фасадные системы с воздушным зазором «ВФ МП» представляют собой комплекты изделий (конструкций), предназначенные для устройства облицовки и утепления наружных стен зданий и сооружений.

Конструкция системы включает:

  • несущие стальные кронштейны;
  • несущие вертикальные и горизонтальные направляющие;
  • элементы облицовки реечного, листового типа или плит керамогранита;
  • слой теплоизоляции (для варианта с утеплением наружных стен);
  • детали примыкания к проемам, углам, цоколю, крыше и прочим участкам здания.

Системой предусмотрено однослойное или двухслойное утепление стен минераловатными плитами толщиной до 240 мм. Крепление плит утеплителя производится тарельчатыми дюбелями с распорными элементами из углеродистой стали с антикоррозионным покрытием или стеклопластика.

В качестве облицовки предусмотрено применение следующих элементов:

  • сайдинг ВФ МП СК;
  • сайдинг вертикальный ВФ МП СВ;
  • линеарные панели ВФ МП ЛП;
  • профилированный лист ВФ МП ПЛ;
  • плиты из керамогранита ВФ МП КВ;
  • панели кассетного типа ВФ МП 1005 и ВФ МП 2005.

Характеристика основных конструктивных элементов фасадных систем «ВФ МП», их соединений, варианты компоновки и типовые решения отдельных узлов представлены в альбомах технических решений .

1.3. В общем случае последовательность теплотехнического расчета наружных стен с навесной фасадной системой «ВФ МП» включает:

  • определение требуемых (нормируемых) показателей тепловой защиты здания с учетом климатического района строительства и назначения здания;
  • выбор (задание в первом приближении) конструктивного решения наружной стены (материала и толщины несущего слоя, материала теплоизоляционного слоя, элементов каркаса вентилируемого фасада, шаг крепления элементов каркаса, параметры облицовки и др.);
  • определение требуемой толщины теплоизоляционного слоя δут (в первом приближении для фрагмента стены без оконных и дверных проемов);
  • уточнение конструктивного решения стены (при необходимости);
  • расчет приведенного сопротивления теплопередаче конструкции стены в целом – для фасада здания или среднего промежуточного этажа с учетом потерь тепла через откосы оконных и дверных проемов;
  • определение расчетного температурного перепада между температурой внутреннего воздуха и температурой внутренней поверхности стены;
  • оценку температурного режима ограждающих конструкций в местах теплопроводных включений;
  • сопоставление расчетных значений с нормируемыми показателями.

1.4. Расчет влажностного режима наружных стен с вентилируемыми фасадными системами, оценку температуры и расхода воздуха в вентилируемой прослойке следует проводить согласно «Рекомендаций по проектированию навесных фасадных систем с вентилируемым воздушным зазором для нового строительства и реконструкции зданий» .

Для наружных стен зданий с нормальным и сухим режимом эксплуатации при соблюдении конструктивных требований, представленных в альбомах технических решений (ширина вентилируемой прослойки, размеры зазоров между отдельными элементами облицовки), расчет влажностного режима может не проводиться.

Скачать методику расчета можно после регистрации

Поделиться

3.5

Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764

Спасибо за помощь!

Правила проектирования

При выполнении теплотехнического расчета, важно придерживаться правильной последовательности

  1. Первый шаг проектирования — это определение характеристик стены, экранов, отверстий.
  2. После этого уже можно заняться теплотехническим расчетом наружных стен с экраном. На этом этапе вы должны определить требуемую толщину теплоизоляции, основываясь на правилах СНиП и МГСН.
  3. После расчета воздухообмена, производится вычисление  влагообмена.

Если формулы выявили, что экранируемые стены соответствуют нормам, значит, расчет верный и проектирование завершаем. Если же нет, то нужно привести конструкцию в соответствие с требованиями, путем замены используемых материалов.

Нормативные акты

Как мы и говорили вначале, основные нормативные требования проектирования изложены в СНиП  II-3-79 и МГСН 2.01-99. Критерии для оценивания систем являются показатели санитарных и гигиенических условий, уровень комфорта, а также условия энергосбережения.

Заключение

Таинство теплотехнического расчета открывает не только возможность в подборе стеновых ограждений: пирог утепленной кровли, полы первого этажа и чердачные перекрытия, всё считается с применением этих формул. Для пола нужно учитывать, что температура в пространстве между землей и полом не опускается ниже +5 градусов, поэтому требуемое сопротивление тепловой защите придется подобрать по-новой.

Станет ли дом тёплым и экономичным зависит только от вас, а в следующей статье мы разберём вопросы: конденсата, точки росы, правильного утепления газобетона и почему в качестве утеплителя стен не стоит использовать пенопласт и пенополистирол.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
