Монтаж дымохода из сэндвич труб через крышу: пошаговая инструкция по монтажу дымохода из сэндвич труб через помещения, перекрытия и крышу

Расчет диаметра и высоты сэндвич-трубы

Диаметр

Данный параметр определяется в зависимости от конкретных условий, в которых производится установка.

Показатели мощности печки зависят от площади помещения и планируемого температурного диапазона.

• Для отопления каждых десяти квадратных метров помещения необходим примерно 1кВт. После определения примерно мощности, вам будет легче выбрать конкретную модель, подходящую под индивидуальные требования.
• Для успешной работы необходимо учитывать вид, используемого топлива и мощность котла. Нагрев котла зависит от температуры газов. Газовые котлы могут нагреваться до 200 градусов, а угольные- до 700 градусов.

Высота

Определившись с диаметром трубы, обратите своё внимание на показатель высоты. Длина конструкции по нормам не может быть больше пяти метров

В обратном случае возможно возникновение опасного эффекта обратной тяги.

Обратите внимание на основные правила вывода дымохода сквозь кровлю.
Скатная кровля должна располагаться выше конька на минимум 0, 5 метра, в случае если середина трубы располагается на расстоянии равном полутора метров.

Если расстояние составляет от полутора до трех метров, то дымоход должен закончиться на едином уровне с коньком.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

• Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
• Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
• Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Изготовление хомута из подручных материалов

Найдите полоску оцинкованной жести, толщина которой не превышает одного миллиметра, и кусок трехмиллиметровой резины. Поищите в своих запасах пару болтов (М6, М8 или М10), а также подходящие к ним гайки и шайбы. Из инструментов пригодятся:

молоток;штангенциркуль;гаечные ключи;тиски или плоскогубцы;ножницы по металлу, которые можно заменить при наличии электролобзиком или болгаркой, снабженными соответствующими режущими элементами;дрель и сверла (М7, М9 или М10, М12).

Для определения диаметра трубы воспользуйтесь штангенциркулем. Если диаметр трубы большой, то проведите необходимые измерения с помощью уголка и линейки.

Далее вырежьте жестяной каркас хомута в виде полосы, ширина которой должна быть 4-8 см, а длину придется высчитать. Для этого определяется длина окружности трубы путем умножения ее диаметра на 3,14 (число Пи, знакомое всем со школьного курса геометрии). К полученному результату добавляют 3-4 см, из которых впоследствии делаются «ушки» с просверленными отверстиями для крепящих болтов.

Размер отверстий в «ушках» зависит от диаметра болтов, причем если шайбы широкие, то можно добавить лишних 2-3 мм, чтобы упростить в дальнейшем монтаж хомута. Если ширина бандажа превышает 6 см, то рекомендуется просверливать отверстия не под два болта, а под три.

Разметить маркером линию, по которой произвести отгибание «ушек» под прямым углом к жестяной полосе. Эту операцию можно сделать вручную, если полоса тонкая. С более толстым материалом работают с помощью тисков или плоскогубцев.

Далее жесть огибают вокруг трубы, на которую планируется надевать хомут, и стараются соединить ушки так, чтобы просверленные в них отверстия совпали. Если жесть плохо сгибается, то полоску обстукивают молотком. Вырезанную заранее резиновую прокладку, выкроенную с учетом ширины бандажа, вставляют в хомут.

Правила соединения сэндвич трубы

Чтобы получить круглую форму сечения потребуется валец. Без него такая процедура невыполнима. Поэтому, занимаясь этим вопросом самостоятельно, более простым способом станет выгибание устройства дымохода с квадратным сечением.

Оптимальным вариантом стоит рассматривать покупку заводского варианта, так как их стоимость не превысит намного тех, которые есть возможность изготовить своими усилиями.

Профессионалы советуют еще один способ, при котором собственники участков за городом могут без помех собрать дымоходную внутреннюю часть трубы, воспользовавшись старой трубой для водостока. Такой метод давно оправдал себя тем, что дает в итоге отличную конструкцию из металла, как значительного по толщине, так и неспособного к прогоранию.

Для соединения трубных частей можно воспользоваться одним из двух методов:

• Соединение по конденсату, когда верхняя часть трубного отрезка должна быть вставлена в нижнюю. Однако, когда сборка проводится подобным образом, существенно возрастает способность проходной части к засорению. Причина – сажа;
• Способ, называемый «по дыму» осуществляется при установке на нижний участок трубы его верхнего отрезка. В этом случае возникает риск, что конденсат будет чаще попадать на утеплительный материал.

Нюансы монтажа

При оборудовании дымохода одной из ключевых задач является обеспечение качественной тяги, на которую атмосферные факторы оказывают минимальное воздействие. В таком случае дым будет полностью выходить наружу, не проникая в помещение, но самое главное, что будет обеспечен высочайший уровень пожарной безопасности.

Размер дымохода зависит от высоты самого здания, а также формы крыши. При плоской кровле достаточно, чтобы труба возвышалась над ней на полметра.

Если же кровля конькового типа, то длина возвышающегося дымохода зависит от того, какое расстояние до конька:

• если не более полутора метров, то требуется хотя бы полметра трубы над коньком;
• если до трех метров, то дымоход должен идти вровень с коньком;
• если свыше трех метров, то длины видимой части трубы определяется на базе виртуально проведенной линии с 10-градусным наклоном.

В самой мансарде целесообразно размещать дымоход вдоль стен либо перегородок. Конструкция должна иметь такую конфигурацию, чтобы горизонтально расположенные участки имели протяженность не более одного метра.

Важно также следить за тем, чтобы дымоход не соприкасался с электропроводкой и элементами различных коммуникаций. Монтаж дымоотвода должен начинаться от котла с постепенным наращиванием высоты путем соединения элементов друг с другом и скрепления их посредством хомутов

Чрезвычайно важной задачей, которая должна быть решена в процессе обустройства дымохода, является обеспечение герметичность стыков. С этой целью используют герметик, не теряющий своих свойств под воздействием высоких температур, которым промазываются места стыков

Также тщательно загерметизировным должно быть место вывода трубы через кровлю, чтобы предотвратить проникновение влаги и холодного воздуха внутрь мансарды.

С этой целью обычно прибегают к использованию специальных проходных узлов, называемых мастер-флешами.

Они имеют вид эластичных оснований с гибкими вставками из металла по периметру. Завершается процесс монтажа выводом дымохода на нужный уровень и креплением оголовка.

Ксения Скворцова. Главный редактор. Автор. Планирование и распределение обязанностей в команде контент-производства, работа с текстами. Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур. Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

• Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
• Компактность.
• Легкость монтажа.
• Эстетичность.
• Пожаробезопасность.
• Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
• Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

• Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
• Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

1. фланцевым способом;
2. байонетным;
3. по мостику холода;
4. под дым;
5. по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

• Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
• В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
• Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
• Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
• Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
• Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.

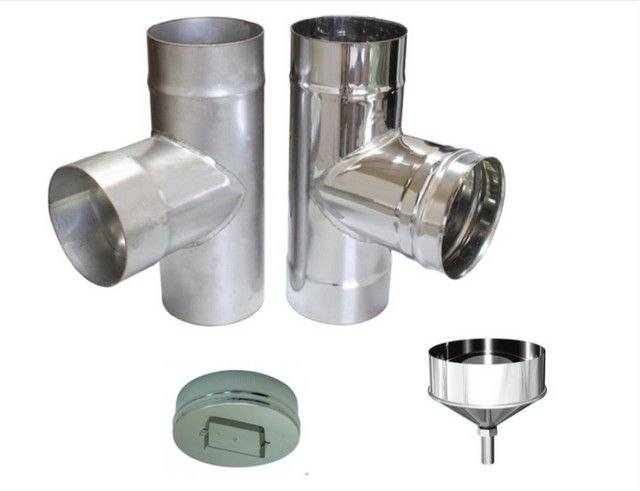

6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Канализация

Функции

Зачем нужен вывод канализации на крышу?

Фановые выводы канализации можно увидеть на плоской крыше многоквартирного дома.

В канализационном стояке неизбежно создается тяга: нагревшийся при контакте со стоками влажный воздух поднимается вверх. Если стояк герметично закрыт сверху, он станет насыщать кухни и санузлы на верхних этажах ароматами канализации. Разумеется, при условии, что соединения сантехнических приборов с канализацией негерметичны.

При залповом сбросе воды (например, при одновременном смыве в двух унитазах по стояку) возникающее после прохождения фронта воды разрежение может нарушить работу водяных затворов в сифонах сантехнических приборов. Тогда запах канализации проникнет даже в те помещения, в которых все соединения с канализацией тщательно уплотнены.

Свободный воздухообмен с улицей решает обе проблемы: тяга транспортирует ароматы сточных вод за пределы дома, а при залповом сбросе воды канализация сможет засосать воздух через фановый вывод.

Монтаж

Герметизация выводов труб за пределы кровли осуществляется теми же способами, что и в случае вентиляции.

Одно из решений проблемы гидроизоляции — установка на герметик резинового колпака.

Несколько нюансов:

• До четырех стояков может объединяться общим фановым выводом;
• Горизонтальные участки фановой трубы не должны иметь контруклонов. Цена несоблюдения этого правила — скопление конденсата на участках с отрицательным уклоном. Заполнившая трубу вода нарушит нормальную работу вентиляции стояков;
• В частном доме фановый отвод устанавливается в верхней точке системы канализации. У меня он смонтирован на проходящей по фасаду дома канализационной трубе, транспортирующей стоки из мансардного этажа к септику.

Врезка фанового отвода в канализацию мансардного этажа.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

• Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
• Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
• Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
• Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
• Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
• Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
• Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
• Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Монтаж дымохода, выполненного из сэндвич-труб через крышу

После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.

Рассмотрим последовательность действий по установке трубы сэндвич через крышу:

Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).

• На втором этапе устанавливаем минерит по краям отверстия.
• После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
• Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
• На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.

Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме

Однако есть и свои нюансы, на которые стоит обратить внимание:

• дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
• канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
• поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;

Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.

Инструкция по установке сэндвич-дымохода

При установке дымохода из сэндвич-труб не нужно сооружать дополнительный бетонный фундамент, как для керамического или кирпичного дымохода, поскольку легкий вес конструкции является одним из главных достоинств этой системы. Но не стоит думать, что установить его очень просто. Существует несколько нюансов и правил, которые нужно знать еще до того момента, как вы выберете оборудование.
Желательно сперва начертить план будущей конструкции, указав на нем размеры дымохода

Профессионалы-печники, не раз собиравшие дымоход из сэндвич-трубы, призывают обратить особое внимание на такие аспекты, как прохождение конструкции через перекрытия, крышу и тому подобные

Предназначеный для защиты примыканий дымоходов и вентиляции от осадков

К примеру, некоторые владельцы домов начинают устанавливать дымоходную трубу еще до окончания кровельных и отделочных работ, устанавливая топку камина и котел на черновой пол. В таком случае нельзя забывать о высоте стяжки и напольного покрытия, поэтому лучше поставить оборудование для отопления на кирпичи, чтобы конструкция идеально совпадала с отверстием для выхода продуктов горения.

Установку сэндвич-дымохода принято начинать с выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода является отрезком трубы без наличия утеплителя. Если же вы сразу начнете с сэндвич-трубы, то утеплитель обгорит, превратится в камень и дымоход будет неисправен. Неправильный монтаж конструкции может привести к поломке отопительной системы и даже возникновению пожара. Выходной патрубок вставляют в раструб, а затем изолируют стык заглушкой, после чего элементы конструкции друг за другом соединяются. Места соединения фиксируются обжимными хомутами.

Если сохраняется вероятность значительного увеличения давления в дымоходе, места стыков дополнительно перекрывают герметизирующими муфтами. Зачастую при установке дымоходных систем используются специальные герметики для высоких температур, которые используют в местах стыков. Тяга будет лучше, если дымоход максимально герметичен.

Несмотря на хорошие теплоизоляционные свойства сэндвич-дымоходов, в местах прохождения трубы через перекрытия все же существует вероятность нагрева и возгорания материалов, окружающих трубу. Для обеспечения необходимого уровня пожарной безопасности в этих местах рекомендуется укладывать дополнительный слой теплоизолирующего материала. В СНиП представлено еще одно требование, касающееся этого фактора. Расстояние от дымохода до стены должно быть не меньше 25 сантиметров. В конструкцию желательно включать больше элементов, содержащих ревизионные люки, чтобы иметь возможность визуально осмотреть внутренние стены дымохода.

Если есть необходимость в монтаже горизонтальных частей (длина каждого из них не должна быть больше 100 сантиметров), то на этих участках можно воспользоваться тройниками, позволяющими эффективно отводить влагу, которая образуется при конденсации водяных паров.

Правильное оформление вывода на крышу

Монтаж дымохода из сэндвич труб через любую крышу нужно проводить по правилам, чтобы деталь была установлена на приемлемой высоте и обеспечивала хорошие показатели тяги. В таком случае отвод продуктов сгорания будет максимально эффективным независимо от погоды. Общая длина всей системы не должна превышать 5 метров, отклоняться от этого значения можно только в меньшую сторону. При наличии плоской кровли высота трубки в стандартном варианте не может быть более 0,5 метров. Во время установки коммуникации дымоотвода учитывают размещение балок для перекрытий и стропильной системы крыши.
