Сэндвич трубы для печей: схема трубы сэндвич для печей дымоходов, видео с проведением монтажа

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

  • 1 – переходной элемент для подключения к патрубку котла или печи.
  • 2 – отвод (колено) на 90 °.
  • 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
  • 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
  • 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
  • Тройник с выходом под углом 45 ° (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
  • Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
  • В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
  • Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
  • К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
  • Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
  • Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
  • Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров. Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата. Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм. Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра

Особое внимание уделяется высоте дымохода над кровлей:

Достоинства и недостатки сэндвич-дымоходов

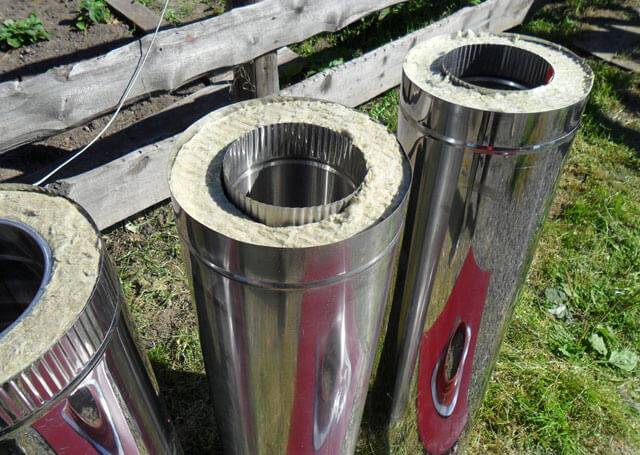

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

  • базальтовое волокно;
  • вермикулит;
  • минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

  1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
  2. Не нужно заливать массивное основание под печным устройством.
  3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
  4. Легкий вес деталей ускоряет сборку.
  5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
  6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы  –  до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Правила соединения сэндвич трубы

Чтобы получить круглую форму сечения потребуется валец. Без него такая процедура невыполнима. Поэтому, занимаясь этим вопросом самостоятельно, более простым способом станет выгибание устройства дымохода с квадратным сечением.

Оптимальным вариантом стоит рассматривать покупку заводского варианта, так как их стоимость не превысит намного тех, которые есть возможность изготовить своими усилиями.

Профессионалы советуют еще один способ, при котором собственники участков за городом могут без помех собрать дымоходную внутреннюю часть трубы, воспользовавшись старой трубой для водостока. Такой метод давно оправдал себя тем, что дает в итоге отличную конструкцию из металла, как значительного по толщине, так и неспособного к прогоранию.

Для соединения трубных частей можно воспользоваться одним из двух методов:

  • Соединение по конденсату, когда верхняя часть трубного отрезка должна быть вставлена в нижнюю. Однако, когда сборка проводится подобным образом, существенно возрастает способность проходной части к засорению. Причина – сажа;
  • Способ, называемый «по дыму» осуществляется при установке на нижний участок трубы его верхнего отрезка. В этом случае возникает риск, что конденсат будет чаще попадать на утеплительный материал.

Комплектующие дымоходной сэндвич-системы

Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.

Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:

  1. отводы – для обеспечения поворотов под определенным углом;
  2. тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
  3. отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
  4. переходники – для соединения трубопроводов разных диаметров;
  5. шиберные задвижки или каглы – регулируют уровень тяги в топке;
  6. для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.

Особенности сэндвич труб

Дымоход — это важная часть отопительной системы, которая выполняет ряд  функций. Однако главным назначением этой конструкции является отвод продуктов сгорания от отопительных устройств. Также стоит отметить, что дымоход обеспечивает безопасную эксплуатацию всей системы.

Трубы сэндвич являются очень популярным решением для обустройства дымохода. Такие трубы отличаются тем, что препятствуют образованию конденсата в зимний период. Отсутствие скоплений влаги позволяет уменьшить количество отложений сажи на стенках изделий. Это  позволяет проводить профилактические очистки реже и увеличивает эксплуатационный срок системы в целом.

Конструкция сэндвича довольно проста: он состоит из двух труб, одна из которых располагается в другой. Внутренняя труба, как правило, выполняется из термостойкой нержавеющей стали, а наружная представлена оцинковкой. Дистанция между внутренней и внешней трубой заполняется теплоизоляционным материалом. В качестве изоляции может выступать минеральная вата, базальтовая или керамическая вата, а также вермикулит.

Сендвич труба отвечает всем требованиям пожаробезопасности, поэтому такие дымоходы незаменимы для построек из легковоспламеняющихся материалов

Для деревянных построек существует правило: наружная труба должна в обязательном порядке оснащаться теплоизоляцией, чтобы снизить риск возгорания. Кроме этого, стоит отметить, что наилучшими свойствами обладают изделия, в которых внешняя и внутренняя труба выполнены из нержавейки.

Дымоход сэндвич используется в разных системах, которые могут иметь следующие отопительные конструкции:

  • печи;
  • камины;
  • газовые колонки;
  • котлы.

Монтаж таких труб требует соблюдения строительных норм и правил, а также требований пожаробезопасности. Игнорирование норм может привести к возникновению возгорания и стать угрозой для жизни обитателей дома, поэтому к установочному вопросу необходимо подходить со всей серьёзностью.

Проход через перекрытия

Для того чтобы создать дополнительную защиту перекрытия, в отверстие вставляется короб из оцинковки, через который и пропускается труба. В пустое пространство можно заложить дополнительный утеплитель, если в нём есть необходимость.

Далее, дымоход проходит через второй этаж или мансарду, здесь при необходимости можно установить несколько поворотов, но главное, чтобы их общее количество не превышало три штуки. В противном случае дым получит дополнительные препятствия, и нагар на внутренних стенках будет скапливаться значительно быстрее.

Далее, делается проход через кровлю, и тут важно помнить один существенный нюанс – в зависимости от того, сколько поворотов делает сэндвич дымоход, размеры всей конструкции могут меняться, но общая высота от земли не может быть меньше пяти метров. Только так можно обеспечить постоянную сильную тягу в любую погоду и время года

Проход через крышу

Как и в случае с перекрытиями внутри дома, в кровле тоже необходимо устанавливать дополнительную защиту. В специализированных магазинах водяных топок можно подобрать наклонный короб, угол которого будет соответствовать кровле.

Такое приспособление с наклоном называется – «крыза», делается она из той же самой нержавейки, что и дымоход, но если подходящий угол наклона подобрать не удалось, можно воспользоваться универсальным вариантом, который называется – «мастер-флеш».

Края крызы заправляются под материал кровли, а благодаря прочной резине, мастер-флеш не требует герметизации в месте соединения с трубой.

Монтаж подходит к концу, а наглядно, поможет понять, как происходит сборка дымохода сэндвич, видео инструкция

Монтаж над кровлей

Сэндвич дымоход своими руками практически готов, осталось рассчитать высоту трубы, как показано на схеме выше, и закрепить зонтик, препятствующий попаданию осадков внутрь.

Как видно, ничего сложного нет, но каждый описанный этап очень важен, и не может игнорироваться. Неправильная установка может привести к плачевным последствиям, поэтому ниже показана подробная схема сборки дымохода сэндвич:

Какой бы дымоход своими руками, сэндвич или одностенный не монтировался, схема остаётся неизменной, меняются только требования пожарной безопасности, которые у многослойной трубы не так значительны, из-за более низкой температуры на поверхности.

< — Рассчитать керамический дымоход он-лайн ( нажми на рисунок слева < -)

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

  • Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
  • Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
  • Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

  1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
  2. Работа по устройству дымового канала может выполняться в любой сезон года.
  3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
  4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
  5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
  6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
  7. Внутренняя часть канала не подвергается действию наружных природных условий.
  8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
  9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Проход дымохода в бане через кровлю

  1. Убедитесь, что расстояние от трубы до стены перекрытия — не менее 130 мм.
  2. Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
  3. Оденьте подкрышный лист на трубу.
  4. Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
  5. Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.
  6. Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
  7. Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
  8. Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.

Монтаж дымохода, выполненного из сэндвич-труб через крышу

После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.

Рассмотрим последовательность действий по установке трубы сэндвич через крышу:

Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).

  • На втором этапе устанавливаем минерит по краям отверстия.
  • После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
  • Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
  • На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.

Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме

Однако есть и свои нюансы, на которые стоит обратить внимание:

  • дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
  • канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
  • поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;

Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.

Как рассчитать оптимальный диаметр сэндвич трубы для дымохода

Основной параметр для расчета диаметра сэндвич трубы — мощность печного оборудования.

Наиболее распространенный размер проходного сечения — 115-120 мм, что соответствует мощности печи не более 3,5 кВт.

Для более мощного оборудования нужно соответственно увеличивать диаметр сэндвич трубы. Например, для 5 кВт рекомендуется установить дымоход диаметром 180 мм, а при 7 кВт и более — 220 мм.

Высота модуля также важна, тем более что параметры установки всей системы печного отопления регулирует СНиП.

Высоту дымохода рассчитывают с учетом части трубы, выступающей над кровлей снаружи. Наружная часть не должна быть ниже 0,5 метра, если труба выходит через конек (линию, соединяющую две покатые стороны кровлю) либо близко к нему.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубывысота дымохода
1.до 150 смвыше конька самое меньшее на 50 см
2.150–300 смверхушка трубы вровень или выше  конька
3.более 300 смвровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Установка сэндвич-труб своими руками

Выполняется монтаж дымохода в бане из сэндвич-труб по стандартной схеме. По сути, дымоход получается сегментированным, поскольку собирается он из нескольких труб длиной около 1 метра. Рассмотрим подробнее процедуру того, как правильно установить сэндвич-трубу в бане и основные материалы, используемые при этом.

Единственный запрет в данном случае – это оцинкованные трубы, поскольку при колебании температуры такой материал значительно меняет свои размеры, что приведет к расширению и сужению диаметра трубы. Соответственно «нержавейка» является более подходящим материалом, т.к. она инертна к температурным перепадам.

Стоит отметить при выборе материалов для труб лишь банные твердотопливные печи. Для данной установки должна быть приобретена труба для бани из нержавейки с повышенной жаропрочностью.

Также можно пользоваться керамзитовым или полиуретановым утеплителем

При этом важно правильно расположить теплоизоляционный материал между внутренней и внешней трубами. Это необходимо делать либо внахлест на 10 сантиметров, но тогда придется разрезать толщу материала пополам, либо самостоятельно набивать промежуток между трубами

Во втором случае стоит помнить об эстетичности и максимальном наполнении промежутков, чтобы отсутствовали пустоты.

При закупке стоит помнить о том, что только материалы от производителя сохранят свой внешний вид в процессе эксплуатации и будут всегда выглядеть эстетично на фото и при визуальном осмотре.

Способы соединения сэндвич-труб:

  • фланцевый;
  • байонетный;
  • «по мостику холода»;
  • «по дыму»;
  • «по конденсату».

Технология «по дыму» подразумевает такое создание дымохода, что помещение стопроцентно защищено от проникновения дыма и угарных газов в помещение (прочитайте: “Какие бывают дымоходы для банной печи – виды и способы монтажа”). Суть конструкции заключается в том, что дым беспрепятственно покидает дымоход, выходя на улицу, но высок риск попадания внутрь конденсата, если имеются плохо заделанные стыки.

В случае, когда дымоход устраивается способом «по конденсату», конструкция делается такой, чтобы конденсируемая влага беспрепятственно стекала по трубе. Характерная углубленность одной трубы в другую не позволяет конденсируемой влаги проникать внутрь конструкции. Однако высок риск того, что через любую щель дым и угарный газ будут проникать в помещение.

И дым, и конденсат вредны, но по-разному. Дым небезопасен непосредственно для человеческого организма, а конденсат приводит к быстрой деформации дымохода.

Как выбрать металлический сэндвич-дымоход?

Для ответа на вопрос: можно ли ставить сэндвич трубу сразу на печь, важно учитывать все критерии выбора деталей. Однозначно можно ответить только при покупке деталей без документов от фирмы производителя

В этом случае, ни покупка, ни установка таких дымоходов не рекомендуется. Внимательно изучаем основные характеристики:

  • материал. Качество и марка стали – от этих характеристик зависит долговечность металлических дымоходов при нахождении в агрессивной среде. На поверхностях не должно быть царапин и других повреждений защитного слоя на стальных деталях;
  • минимальный уровень нагревания. Эти показатели должны находиться в пределах 5000-7500;
  • тип и толщина слоя теплоизоляции;
  • для агрегатов, работающих на твердом топливе, подбираются детали с лазерным продольным швом. Для котлов, работающих на газе, используют трубы, соединенные методом катания. В первом случае, дымоходы выполняются из нержавеющей стали. Во втором применяют латунь, полиэстер или оцинковку, для изготовления наружного слоя.

Оценка качества материалов изготовления

Для оценки качества потребуется измерить толщину металла и слоя теплоизоляции, особенно при продаже продукции известного бренда по смешным ценам. Такие детали могут делаться из тонкой стали и с малым слоем изоляции.

Сэндвич труба для дымохода печи не должна иметь повреждения защитного слоя, особенно на внутренней поверхности. Но лучше перед походом в магазин зайти на форумы и изучить отзывы о продукции разных производителей и только после этого отправляться за покупками.

Тип утеплительного материала

В этой категории применяется минеральная вата или базальтовый утеплитель. Но базальтовые утеплители не выдерживают высокие температуры газов, поэтому для этих целей применяют минеральную вату.

Диаметр дымоходного канала и толщина утеплителя

Определимся с толщиной слоя теплоизоляции:

  • слой утеплителя, толщиной 30 мм устанавливается на дымоходах газовых котлов со средней или малой мощностями. Температура отработанных газов – до 2500;
  • толщина 50 мм – такие трубы устанавливаются на все виды котлов и печей при условии непосредственного вывода трубы на улицу возле отопительного прибора. Температура газов – до 4000;
  • трубы со 100 мм слоем теплоизоляции используются при обустройстве всех видов печных агрегатов и котлов, работающих на всех видах топлива. Температура газов до 8500.

Самые ходовые сечения дымоходов, используемые многими производителями печей и котлов 120 – 200 мм. выпускаются детали сечением 50-80 мм, но это скорее для походных печей небольшой мощности.

Размеры сэндвич-труб

Конструктивные особенности сэндвич-дымоходов

Такие модульные конструкции предназначены для раструбного соединения. Строение каждого модуля предполагает наличие двух обязательных элементов:

  1. Небольшое расширение (раструб) с одной стороны.
  2. Слегка зауженный, иногда гофрированный край с другой стороны. Гофра выполняет функцию клина, отвечающего за более плотное прилегание стыкуемых элементов.

Особое значение отводится типу соединительного шва на внутреннем и внешнем контурах сэндвич-дымохода. Он может быть сварными или фальцевым. Первый обладает наилучшими прочностными характеристиками, поэтому для внутренней части (плаща) лучше выбирать именно его. На наружный кожух оказывается меньшая нагрузка, а значит, на нем вполне можно сэкономить, отдав предпочтение фальцевому шву.

Особенности вывода через крышу

Прежде чем приступать к обустройству вывода через крышу, необходимо определиться с местом, где он будет расположен

Это крайне важно, так как расположить его можно не везде. Нельзя ставить выход в тех местах, где скапливается много влаги от дождя, к примеру, и нет возможности обеспечить хорошую гидроизоляцию

Нельзя располагать вблизи от мест выхода мансардных окон. Также нельзя располагать вывод дымохода напротив окон соседних зданий, если таковые имеются.

Еще очень важно предусмотреть все места, где расположены балки перекрытия и стропилы крыши. Канал вывода дыма должен быть расположен строго между ними, не задевая их

Чтобы сменить направление, в таком случае можно использовать два канала поворотного типа с градусом наклона 45.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
