Как сделать наружную проводку в деревянном доме

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем клавишу.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точки крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Выбор кабельно-проводниковой продукции

Розеточные группы

Согласно многолетнему опыту в электромонтажных работах в деревянных домах, для запитки розеточных групп применяется кабель типа ПВСнг, ВВГнг или NYM с маркировкой 3х2.5 мм. Это означает, что на каждую розетку должен приходить 1 кабель с 3-я жилами с сечением каждой 2.5 мм2.

Жилы кабеля имеют цветную маркировку и служат для подачи фазы (коричневый или белый), ноля (синий) и защитного заземления (желтый или желто-зеленый).

Цепи освещения

Для запитки осветительных приборов и элементов декора в большинстве случаев применяется кабель 3х1.5 мм2 типа ПВСнг, ВВГнг или NYM. Также стоит отметить что его сечение может быть и меньше, поскольку в современном освещении применяются энергосберегающие технологии (светодиодное освещение), которые значительно сократило расход электроэнергии.

Бойлеры и стиральные машинки

Поскольку как бойлеры, так и стиральные в своем составе имеют нагревательные элементы, которые контактируют с водой, для их защиты необходимо монтировать отдельный ввод с распределительного щитка и устанавливать дополнительную защиту.

Для подключения вышеупомянутых устройств необходимо монтировать кабель сечением 2.5 мм2 с количеством жил не менее 3-х. Это может быть, как ПВСнг, ВВГнг или же NYM.

Духовые шкафы, электрические плиты

В зависимости от производителя и мощности устройств, которая может достигать 7–15 кВт для надежной работы устройств необходимо монтировать кабель с сечением не менее 4 мм2 типа ПВСнг, ВВГнг или NYM.

Котлы отопления

В случае если у Вас будет установлен газовый котел отопления, то для его работы будет достаточно монтажа кабеля сечением 3х1.5 мм2, поскольку этого будет более чем достаточно для розжига пламени.

Если же в вашем деревянном доме будет смонтирован электрический котел, тогда нужно смотреть на его инструкцию по эксплуатацию, в которой указана максимальная мощность и тип питающей сети (одно- или 3-х фазная). Также в технической документации производитель указывает рекомендуемый тип кабельно-проводниковой продукции.

Если же по каким-либо причинам техническая документация отсутствует, тогда необходимо просто осмотреть бирку на котле, которая содержит мощность устройства и потребляемый ток и подобрать тип и сечение кабеля, согласно следующей таблице:

Кондиционеры

Все климатическое оборудование должно быть запитано с распределительного щитка цельным кабелем к каждому кондиционеру. В случае подключения обычных бытовых настенных кондиционеров для их подключения будет достаточно кабеля с сечением 3х2.5 мм2.

Однако если будут установлены мощные кондиционеры (напольно-потолочные, кассетные и так далее) в таком случае количество жил и их сечение может быть увеличено в зависимости от потребляемой мощности, которая указывается в технической документации.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

  1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
  2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
  3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
  4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
  5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
  6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
  7. Стальная броня. Предохраняет изделие от повреждений.
  8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

  • ленточная;
  • проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

  • механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
  • отсутствие необходимости в применении трубы или гофры;
  • повышенная коррозионная устойчивость;
  • простой монтаж;
  • неприхотливость в хранении;
  • длительный срок безаварийной службы – свыше 30 лет;
  • широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

  • плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
  • необходимость в заземлении брони;
  • высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

  • высокую надежность линии, не подверженной воздействию погодных факторов;
  • живописный вид участка, не испорченный проводами;
  • отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
  • возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

  • Ручной электрический инструмент (дрель, шуруповерт);
  • Ручной инструмент (отвертки, пассатижи, бокорезы);
  • Приборы контроля (мультиметр, мегомметр);
  • Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
  • Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

  • РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
  • БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

  1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
  2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

Наружная ретро-проводка в квартире своими руками

Сегодня очередная (вторая по счету) статья летнего Конкурса статей. Автор – Константин из Санкт-Петербурга.

Пара слов от меня (Администратора блога). Принято считать, что открытая проводка в стиле ретро используется только в деревянных домах, либо в богатых интерьерах в стиле лофт. Для меня лофт – это намеренное выпячивание старины или даже ветхости. Старая кладка, потолочные балки, мрачные тона. Идея сыграть на контрасте – то, что обычно прячут, наоборот, показывается. Иногда это смотрится очень ничего в полуподвальных кафе и пабах)

Так вот, всю проводку стараются обычно спрятать под штукатурку. Если штукатурку долбать после проведенного ремонта не вариант, а нужно проложить кабель – электропроводку в таком случае делают наружной. Сам много раз так делал. Провода либо прячут в кабель-канал, либо прокладывают открыто. И то и другое смотрится как временная проводка, как вынужденная переделка, и мне не очень нравится.

А ретро-проводка минус превращает в плюс – хозяин квартиры показывает, что именно так и было задумано, и такое решение – элемент лофт-дизайна)

Далее статья автора, я буду по ходу давать ссылки и комментарии в цитатах.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Меры противопожарной защиты

Базовые мероприятия, позволяющие снизить пожароопасность проводки:

  • применение неразрывной системы заземления с внешним контуром и установка устройств защиты линии;
  • монтаж защитных элементов из негорючих материалов между проводами и деревянным основанием;
  • применение при скрытой разводке стальных направляющих труб;
  • подбор сечения электропроводки и номинала автоматических предохранителей в соответствии с пиковой нагрузкой;
  • использование при скрытом монтаже розеток с корпусами, защищающими стены от искр;
  • использование для открытой схемы защитных каналов или рукавов из материалов, не поддерживающих горение.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Какой тип проводки выбрать

Обновленный сборник правил электрификации частного дома подразумевает применение проводов с медными жилами. Алюминиевая проводка осталась в прошлом, поэтому при ее обнаружении инспекторы могут попросту отказать вам вводить дом в эксплуатацию.

Оптимальным сечением считаются:

  • 1–1,5 кв. мм для ламп, светильников, видеокамер и сигнализации;
  • 2,5 кв. мм для розеток и выключателей;
  • 4 кв. мм для бойлеров, электрических плит, микроволновок.

Сечение проводов и нагрузка

Также старайтесь покупать провода, не меняющие свои полезные свойства при воздействии высоких температур и других негативных факторов. Выберите кабель с лучшей изоляцией, что позволит обойтись без монтажа металлических труб.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения

После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.

В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).

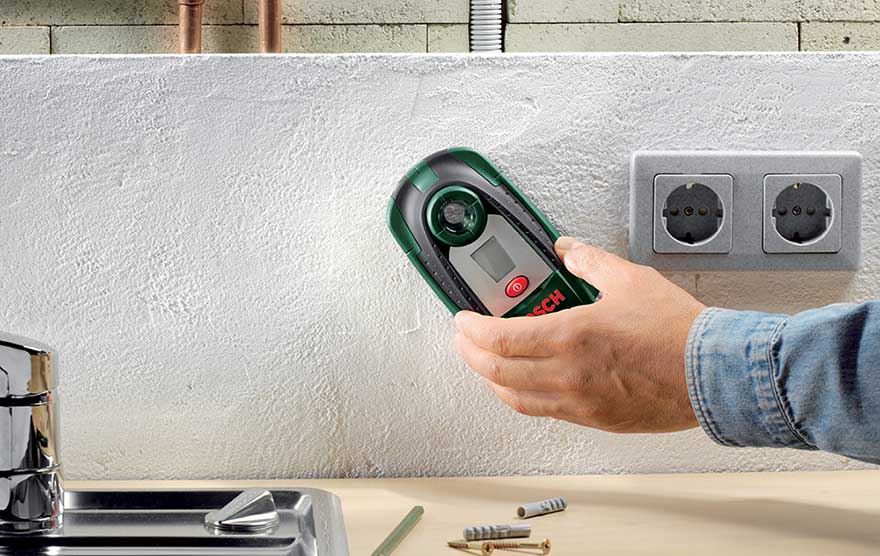

Как найти скрытую проводку в стене квартиры прибором и без

Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:

  1. Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
  2. Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.

Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.

Можно выбрать и другие виды кабелей:

  • ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
  • NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.

При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

  • P – мощность приборов, которая указана в технических документах;
  • V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

  • Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
  • Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
  • Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
  • Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Меры противопожарной защиты

Правильно выполненный монтаж проводки с использованием качественных материалов гарантирует ее долговечность и надежность, но не стоит расслабляться. Электропроводка в деревянном доме требует постоянного ухода и не терпит безответственности.

Чтобы не стать жертвой пожара, надо:

  • постоянно следить за состоянием всех элементов проводки;
  • не перегружать сеть, используя тройники и переноски;
  • в случае нагрева розетки незамедлительно отключить прибор, выявить причину и исправить ее;
  • следить за состоянием пластиковых деталей, в случае потемнения или коробления сразу принимать меры;
  • регулярно проверять работоспособность систем защиты.

Электричество – важная составляющая комфорта. Без него невозможна жизнь современного человека. Оно несет пользу, но и таит в себе опасность, что особенно актуально в случае дома из дерева. Чтобы электричество из друга не превратилось во врага, надо качественно выполнять монтаж и не забывать о профилактике.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
