Навес из поликарбоната своими руками

Навесы для автомобилей из поликарбоната. Фото лучших вариантов

Огромной популярностью пользуются навесы, обеспечивающие защиту автомобиля. Они выступают достойной альтернативой капитальным гаражам. Такие сооружения могут иметь различную форму, пристраиваться к дому или непосредственно к гаражу, а также устанавливаться отдельно. Некоторые модели навесов имеют односкатную форму с закрытой тыльной стороной или имеют привязку к забору участка.

Навес для автомобиля арочной формы, покрытый поликарбонатом

Размеры навесов для машины определяются исходя из габаритов самого автомобиля. Для небольших авто достаточно покрыть площадку 2,5х5 м, для внушительных внедорожников или семейных минивэнов размеры площадки увеличивают до 3,5х6,5 м. Высота навесов также подбирается индивидуально, однако не рекомендуется делать конструкцию слишком высокой, это будет способствовать попаданию некоторого количества осадков под покрытое пространство.

Оригинальный вариант навеса для автомобиля из поликарбоната

Особенно актуальной является установка навесов для машины из поликарбоната (фото-примеры можно использовать для образца) на дачном участке, где не всегда достаточно площади под гараж. В целях экономии участка конструкции пристраивают к дому, а если необходимости нет — сооружают отдельно стоящие навесы.

3D-проект навеса во дворе частного дома, предназначенного для двух автомобилей

Учитывая определенные характеристика поликарбоната, такое покрытие как нельзя лучше подходит для защиты автомобиля. Можно быть уверенным, что машина будет защищена от осадков, не будет перегреваться на солнце. Подбирая материал того или иного цвета, можно регулировать освещенность пространства под навесом.

Поликарбонат идеально подходит в качестве материала для навеса, защищающего автомобиль

Многие умельцы самостоятельно устанавливают навесы для машины из поликарбоната. Цена в таком случае будет включать в себя только стоимость материалов.

Какой поликарбонат выбрать

Самый важный параметр для кровли это толщина листов, так как на них приходится основная нагрузка. В продаже имеется поликарбонат толщиной 4-12 мм.

Если каркас выполнен в виде арки, то подбираются листы более тонкие, ведь на полукруглой поверхности снег практически не лежит.

Оптимальная толщина листа 6-8 мм. Они легко поддаются сгибанию под выбранную форму конструкции, надёжны и прочны.

При монтаже односкатной крыши потребуется материал большей толщины, чтобы выдерживал тяжёлый пласт снега. В этом случае можно использовать и монолитный поликарбонат, несмотря на то, что он дороже.

Цветовая гамма панелей разнообразна, можно выбрать на любой вкус.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, возводится для постоянного использования, поэтому надо соблюдать определённые требования. В частности, форма кровли не должна препятствовать стоку дождевой воды или сходу снега в зимнее время. При этом места возможного схода должны находиться вне дорожек, места стоянки машин или возможного нахождения людей. Это наиболее актуально для регионов со снежными зимами, где часто случается обильное выпадение мокрого снега. Нагрузка, которую он создаёт, способна деформировать или разрушить сооружение, поэтому необходимо обеспечить своевременное соскальзывание снеговых масс с поверхности. Для этого надо строить наклонные или скатные формы кровли.

Каркас

Изготавливают фермы или каркас для навеса из профильной трубы, поскольку именно этот материал лучше всего подходит под поликарбонат. Цена, размеры и способы крепления всех сегментов выбираются индивидуально. Например, в качестве перемычек можно использовать более дешевые прутья, а вот основа должна быть очень прочной, чтобы не только выдержать вес, но и порывы ветра.

Считается, что лучше всего для соединения всех элементов конструкции использовать сварку. Однако некоторые мастера отдают предпочтение болтовым креплениям. Они более практичны и надежны, но отнимают много времени и финансов при изготовлении.

Саму конструкцию описывать не имеет смысла, поскольку ее делают исключительно по индивидуальному чертежу. Однако сразу после создания изделие обрабатывают грунтовкой и красят. Лучше всего сразу использовать специальный состав красителя, который можно наносить прямо на ржавчину.

После того как фермы высохнут, их необходимо смонтировать на опоры и зафиксировать на стене. Если при этом была повреждена краска, то после монтажа пострадавшее место дополнительно обрабатывают. В итоге должна получиться прочная и надежная конструкция, способная выдерживать большие нагрузки.

Виды поликарбонатных конструкций по особенностям применения

Навесы из поликарбоната для дачи могут подбираться в разных целях. Например, с помощью этого материала можно создать защитное покрытие для зоны, где вы будете ставить автомобиль. Так машина будет защищена от солнца, дождя и других факторов. При этом вы можете подобрать необычные формы такого навеса вместо традиционной геометрии.

Навесы из поликарбоната для дачи, фото

Внимание! Еще один из плюсов построек с применением поликарбоната – экологичность этого материала. На дачном участке многим важен этот фактор

Следующий вариант, как можно использовать полезные свойства таких покрытий – сделать навес для бассейна из поликарбоната своими руками. Такой навес будет представлять себе просторный или компактный крытый павильон, где вы сможете защититься от палящего солнца во время отдыха на свежем воздухе.

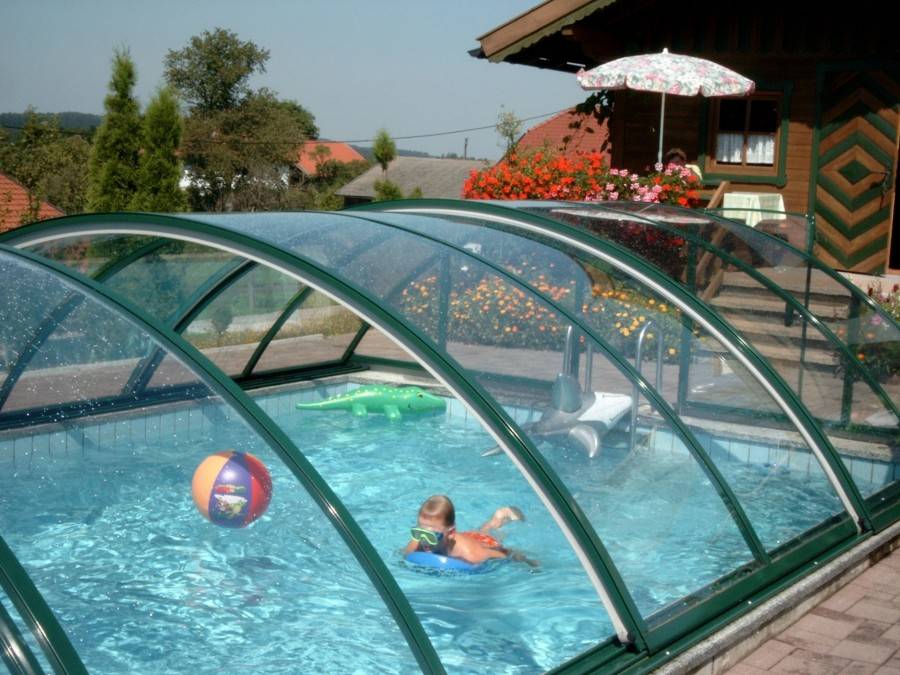

К тому же возведение навеса над бассейном позволяет предотвратить цветение воды, ее загрязнение листвой и грязью в любую погоду. А за счет водоотталкивающей фактуры капли воды будут стекать по поверхности.

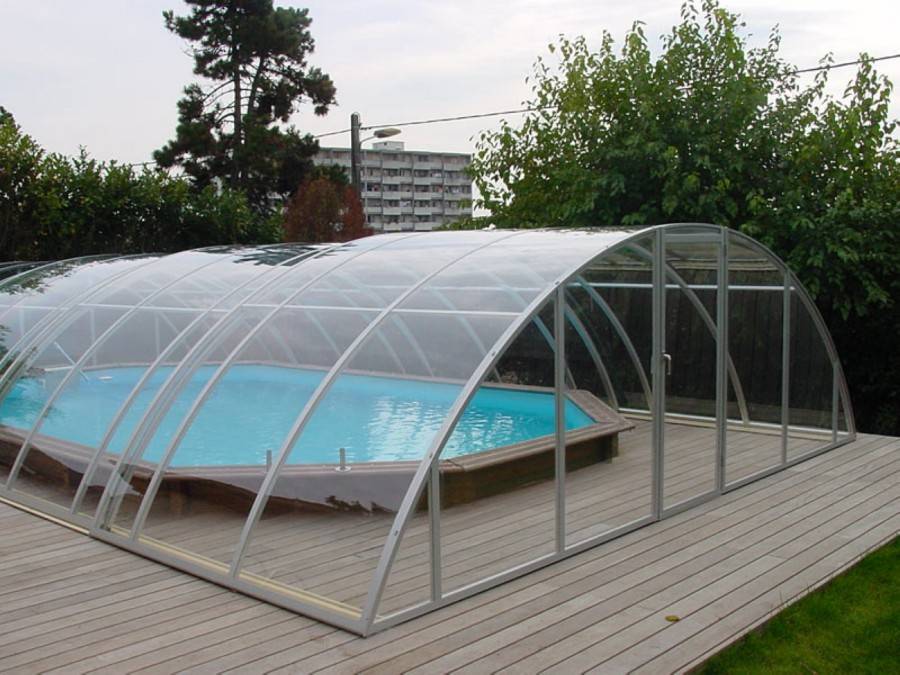

Навесы для бассейнов из поликарбоната, фото

Пользоваться таким павильоном можно даже в холодные сезоны: сильный ветер не повредит постройку. Но имейте в виду, что такой навес будет стоить недешево, и его цена будет меняться в зависимости от площади.

Распространенная практика – создание пристроенного к дому навеса из поликарбоната. Навес над крыльцом – это отличный вариант защиты входа в основное строение на вашей даче и частичной местности возле него.

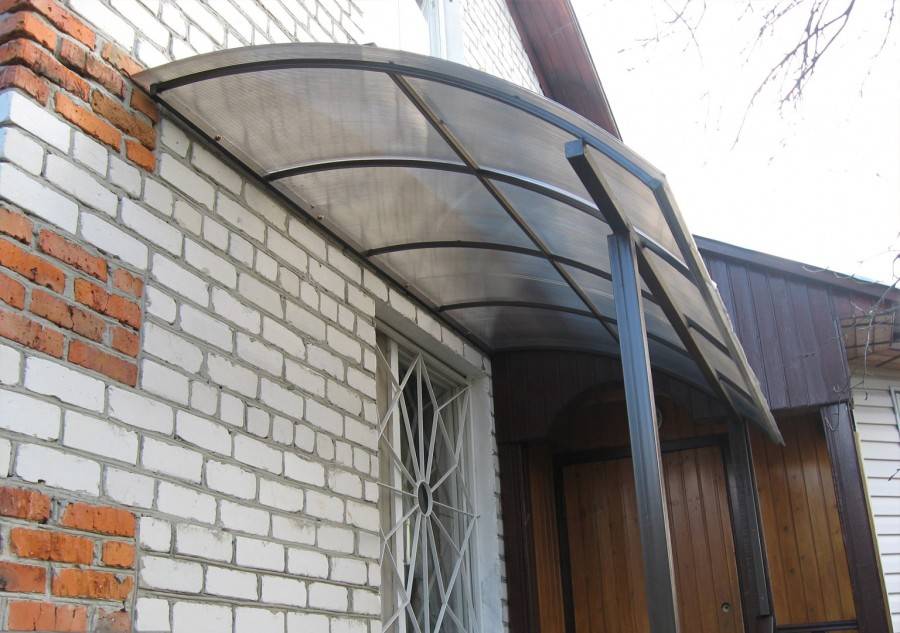

Навесы над крыльцом из поликарбоната, фото

Если пристроить к дому навес из поликарбоната, вы сможете выходить на улицу, не боясь осадков, ветра или солнца. А благодаря разным доступным вариациям дизайна вы сможете обеспечить сочетаемость такой пристройки со стилем своего дома.

Навес из поликарбоната, пристроенный к дому, фото

Помимо навеса для крыльца из поликарбоната, вы можете соорудить аналогичную конструкцию над террасой. Теперь отдыхать на свежем воздухе и любоваться красотой своего участка будет еще проще! Ведь вы сможете делать это, не боясь того, что вас схватит солнечный удар, или вы промокнете от дождя.

Внимание! Под поликарбонатным навесом на террасе можно обустроить летнюю кухню или зону барбекю. Для многих представляют проблему открытые балконные конструкции

И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом

Для многих представляют проблему открытые балконные конструкции. И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом.

Кстати, еще один из плюсов использования этого материала – возможность торможения процессов старения балконной конструкции. Прежде всего, это касается деревянных балконов, ведь при постоянном воздействии влаги не исключено появление грибка и плесени в этой зоне, а также возможна потеря прочности постройки.

Совет: поликарбонат оранжевого оттенка будет отличным решением для балконов, на которых вы выращиваете зеленые растения. Так вы сможете обеспечить им достаточный уровень освещения для полноценного роста.

Если на загородном или дачном участке есть свободное место – можете обустроить здесь зону отдыха, установив беседку с навесом из поликарбоната. Конечно, можно выбрать и другой способ кровли, но поликарбонат, учитывая его свойства, будет оптимальным по соотношению цены и качества.

В зависимости от степени прозрачности такой навес будет создавать разное освещение зоны беседки, так что здесь можно создать романтичную и расслабляющую обстановку.

Навесы из поликарбоната во дворе, фото

Упрощенный вариант — скамейка с навесом из поликарбоната. Она найдет применение где угодно на вашем участке, поскольку не занимает много места, но всегда защищена от внешних раздражителей. Такую скамейку можно поставить в отдаленной зоне или рядом со входом в дом.

Преимущества поликарбоната

Чтобы соорудить конструкцию над входом в здание или над автомашиной применяется композитный лист. Он отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната будет препятствовать возникновению звуков при дожде. Он отлично моется, но не следует для него использовать органические растворители.

Не забудьте посетить этот источник полезных идей о ландшафтном дизайне!

Поликарбонат имеет следующие преимущества:

Привлекательная цена.
Прочность и надежность получаемого сооружения.
Возможность получить конструкцию любой формы.
Прозрачность материала.
Не боится перепадов температур.
Простой монтаж.

К недостаткам материала относят то, что со временем под воздействием ультрафиолетовых лучей его прозрачность снижается. Спустя 12 лет он становится ломким.

Чтобы получить визуально монолитную конструкцию, применяют специальные методы сварки композиционных элементов. Можно использовать также склейку для этого материала.

Размеры и функционал

Функционал постройки очень важен для составления чертежей и грамотного расчета навеса. Рассмотрим типовые проекты разных видов конструкций.

Козырьки над входной дверью

Расчет консольных козырьков проводится, исходя из габаритов крыльца. По нормативам, верхняя площадка должна быть больше ширины двери в полтора раза, средняя ширина двери – 900 мм, делаем расчет: 900*1,5 = 1350 мм – оптимальная глубина крыши над входом. Ширина навеса зависит от ширины ступеней + 300 мм с каждого бока.

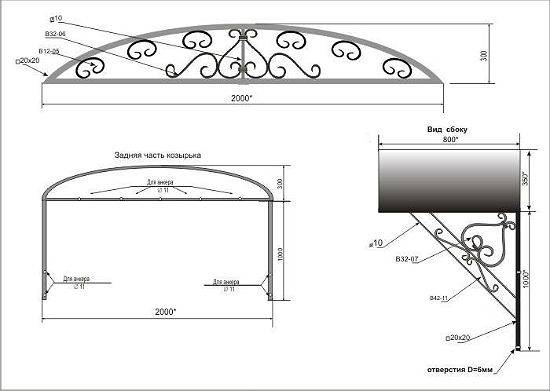

Чертеж козырька над входной дверью

Консольно-опорные навесы обычно устраиваются по площади всего крыльца и закрывают ступени. Глубина крыши рассчитывается, исходя из количества ступеней, средняя глубина которых по СНиП 250-320 мм, плюс верхняя площадка. Расчет ширины навеса над крыльцом регламентируется стандартной шириной ступеней – 800-1200 мм + 300 мм с каждой стороны.

Рассчитываем размеры:

Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Чертеж балочно-опорной постройки с ассиметричной крышей

Веранды и террасы – чертеж и расчет

Веранды и террасы располагают вдоль одной из стен дома, поэтому здесь актуальны балочно-опорные и консольно-опорные конструкции. Минимальная глубина – 1200 мм, оптимальная – 2000 мм, как раз на расстоянии установки опорного столба.

Чертеж пристраеваемого навеса с опорной балкой

Расчет крыши по перпендикуляру 2000+300 мм, но плоская кровля целесообразна исключительно для районов с минимальным количеством осадков, в остальных регионах рекомендуется сделать уклон 12-30о. Чтобы рассчитать глубину крыши навеса потребуется теорема Пифагора: с2 = а2 + в2.

Пример расчета:

Если угол уклона = 30о, прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60о. Возьмем 2 катет за Х, он лежит напротив угла в 30о, и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х)2 = 23002 + Х2

4*Х2 = 5290000 + Х2

4*Х2 — Х2 = 5290000

Х2(4-1) = 5290000

3*Х2 = 5290000

Х2 = 5290000 : 3

Х2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С2 = 13272 + 23002 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как построить отдельно стоящий односкатный навес из металлопрофиля своими руками, чертежи каркаса и фермы

Стоянки для автомобилей – стандартный расчет и чертеж

Стоянки для автомобилей устраивают как отдельно стоящие постройки либо балочно (консольно)-опорного типа. Если планируется изготавливать навес для машины своими руками, чертежи делаются с учетом класса автомобиля. Габариты стоянки по ширине рассчитываются: размер автомобиля + 1,0 м с каждого бока, на 2 машины учитывается + 0,8 м между ними.

Чертеж небольшой конструкции для стоянки или хозблока

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Зачастую, для авто строится арочный навес из поликарбоната своими руками, чертежи удобной конструкции на свайном фундаменте представлены ниже.

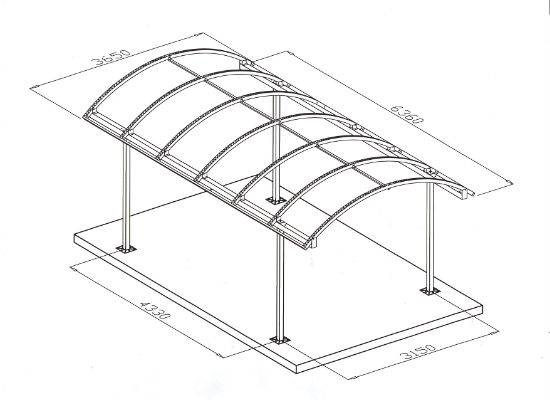

Пример, как построить навес для автомобиля своими руками, чертеж арочной металлоконструкции с поликарбонатной крышей

Беседки

Навесы для отдыха обычно устраивают в глубине участка, это отдельно стоящие конструкции на свайном, столбчатом, ленточном, плитном фундаменте. Выбор основания зависит от габаритов строения и характера грунта, это необходимо отразить в чертежах.

Средний размер беседки 3*4, 4*4, 4*6 м. Чтобы самостоятельно рассчитать конструкцию и сделать чертеж, следует учесть параметры:

Для комфортного отдыха 1 человека необходимо 1,6-2 м2 площади по полу.
Если под навесом располагается мангал, то между печью и зоной отдыха рекомендуется оставить свободную площадку шириной 1000-1500 мм.
Удобная ширина сидушки 400-450 мм.
Эргономичный размер стола 800/1200 на 1200/2400 мм, индивидуальный расчет делается с учетом 600-800 мм на 1 человека.

Чертеж отдельно стоящего навеса-беседки из дерева

Строительство навеса из поликарбоната

Перед началом выполнения работ по монтажу, необходимо выбрать форму навеса, подобрать материалы и инструмент.

Различают следующие виды навесов: арочные или прямые, односкатные или двускатные. В зависимости от этого, подбирается нужный тип кровельного материала.

Если выбирается арочный вариант с малым радиусом изгиба, то не следует приобретать толстый поликарбонат, поскольку в этом случае он менее гибкий, чем тонкий.

Для выбора толщины листа необходимо учитывать следующие параметры:

снеговую и ветровую нагрузку;
шаг обрешётки;
радиус изгиба (для арочных конструкций)

Если планируется размещение навеса с прямым типом, то для расчёта нужного количества материала для обрешётки можно воспользоваться таблицей, приведённой на рисунке ниже.

Таблица для расчёта обрешётки прямого навеса

Если вы планируете установить на участке навес арочного типа из сотового поликарбоната, то выбрать его толщину, а также рассчитать количество стропил и обрешётки в зависимости от физической нагрузки на конструкцию можно используя таблицу.

Зависимость максимального расстояния между обрешёткой и стропилами при различной толщине сотового поликарбоната с учётом различной механической нагрузки

В зависимости от толщины и назначения различают следующие виды сотового поликарбоната:

3,5-4 мм – самый тонкий. Он используется при возведении навесов или небольших парников. Этот материал достаточно гибкий, поэтому он нашёл применение в тех случаях, когда необходимо выполнить навес с закруглением малого радиуса.

6 мм – применяется в том случае, когда необходимо построить на участке небольшой парничок или теплицу.

Навес для гаража из поликарбоната

8 мм – используется в том случае, если на участке ведётся строительство более крупных теплиц, парников, а также гаражей или навесов.

10 мм – устанавливается в том случае, когда возможна высокая снеговая или ветровая нагрузка на конструкцию.

16 мм и более – наиболее толстый и прочный. Чаще всего применяется для монтажа больших пролётов.

Листы поликарбоната выпускаются разного цвета.

Инструменты для монтажа

нож канцелярский с выдвижным лезвием для нарезки листов необходимого размера;
ручная или электрическая дрель;
циркуляционная пила или электролобзик;
шуруповёрт или крестовая отвёртка.

Расходные материалы:

саморезы;
термошайбы;
алюминиевые или пластиковые соединительные профили;
планка торцевая;
алюминиевая лента (сплошная и перфорированная) для герметизации стыков листов.

После подбора необходимых инструментов и материалов переходят к установке каркаса, на которые уже будут монтироваться поликарбонатные листы.

При проектировании навеса обязательно учитывают шаги каркаса (продольный и поперечный). Рекомендуется использовать для продольных шагов расстояние не более 700 мм, а для поперечных эта величина рассчитывается с учётом толщины листа.

Расчёт шагов для каркаса

Каркас может выполняться из дерева или металла. Расстояние между опорами берётся в пределах 1-1,5м в зависимости от механической нагрузки на конструкцию.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

arka-1
arka-2

арочные навесы из поликарбоната

Фермы

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет
Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

Чертёж

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

сотовый поликарбонат, толщиной 8 мм;
прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
ферма арочная (30x30x2 мм);
балка (60x60x3 мм);
опорные стойки(60x60x3 мм);
пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

Во-первых, составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
Во-вторых, можно определиться с количеством материала, тем самым сэкономить денежные средства.
В-третьих, выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

Основные конструкционные элементы с чертежами.
Эскиз всего сооружения.
Рассчитанные данные на снеговую нагрузку кровли.
Расчётные данные парусности крыши.
Расчёт прочности ферм и опор.
Проектно-сметная документация. Здесь подробно описываются все виды материалов и их стоимость.

Как грамотно создать:

Не забывать про дополнительные габариты, например, для машины.
Иметь в виду преобладающий ветер при расчётах.
Подумать о прямом подъезде к навесу, без поворотов.
Доступ со всех сторон.
Доступный и простой чертёж (несущие сооружения и каркас из профильной трубы).
Минимум затрат.
Создать гармоничный проект, учитывающий, близко стоящий дом, и приусадебный участок.

Ориентация панелей при проектировании

Расположение листов поликарбоната при монтаже играют большую роль

Важно, чтобы при проектировании внутренние ребра жесткости были расположены таким образом, чтобы образующийся в них конденсат выводился наружу по каналам панели

В случае вертикального остекления, ребра жесткости должны быть расположены вертикально, у скатной конструкции – вдоль ската. Что касается арочных построек, в том числе теплиц – ребра жесткости располагаются по дуге

Обратите внимание, нельзя изгибать листы по меньшему радиусу, чем указывает производитель в технических характеристиках к материалу

Виды

Навесы выполняют в самых различных вариантах, но при этом любая конфигурация требует общего соответствия единому стилистическому решению экстерьера, поэтому, разрабатывая проект навеса, следует принимать в расчет любую деталь, мелочь, нюанс. Как правило, для сооружения козырька выбирают одну из следующих форм.

Плоский навес – чаще всего используется при оформлении дачного домика или фасада в стиле рустик или, к примеру, шебби-шик, для этого нужно лишь сколотить несколько досок друг с другом и стильно оформить их декоративными материалами.

Купольный – отличается оригинальным дизайном, впрочем, это отнюдь не единственное достоинство такой конфигурации. Несомненным преимуществом такого покрытия является компактность, поверхность такого козырька занимает меньшую площадь, нежели варианты других типов, однако, при этом покрывает ту же площадь. Это означает, что материалов для обустройства козырька требуется гораздо меньше, что ведет к существенной экономии.

Арочная и полуарочная формы – такие козырьки называют «маркизой», они очень экономичны, потому что на их обустройство расходуется совсем мало материалов. Такие модели отличаются естественным водоотведением, а кроме того выдерживают давление снежных масс.
Двускатный навес – самая простая конструкция, которая при этом обеспечивает полноценный водосток.

Трехскатный вариант – органично сочетается с многоскатными кровлями, отличается повышенной прочностью и износостойкостью.
Вогнутый козырек – навес необычной формы, который может стать стильным акцентом архитектурной концепции.

https://youtube.com/watch?v=eNFsyuXXw6o

Достоинства и недостатки навесов из поликарбоната

Основными плюсами таких навесов считаются:

способность переносить резкие перепады температур и практически любые тепловые воздействия;
небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
высокая пластичность и гибкость;
достаточная степень прозрачности;
противостояние ударам и механическим воздействиям;
простота и легкость монтажа;
противостояние воздействиям большинства химических и биохимических веществ.

Минусов немного, но все-таки они есть:

высокая восприимчивость ультрафиолета;
склонность к расширению под воздействие высоких температур;
неспособность противостоять абразивным воздействиям;
цена.
