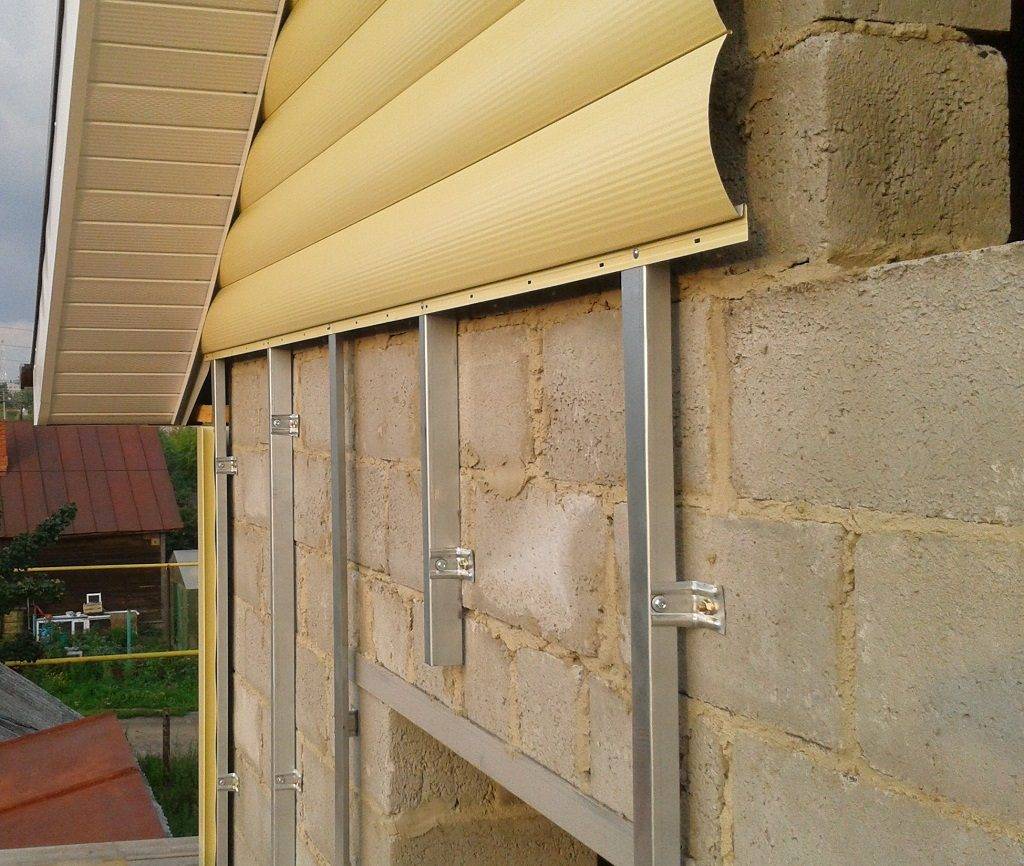

Монтаж обрешетки из металлического профиля под сайдинг
Металлическая обрешетка под сайдинг делается по определенным правилам и их лучше соблюдать. Особенно ели у вас не было практики в таком виде деятельности.
Схема установки обрешетки
Итак:
- В первую очередь надо обустроить место для ведения работы. Ее не получится выполнить просто на приставной лестнице. Здесь будет наилучшим решением применить строительные леса. Их можно не только приобрести, но и взять в аренду.
- Выполняя крепление обрешетки к наружной стене, вы должны использовать для этого саморезы. В том случае, если речь идет о деревянном доме, то знайте, что можно использовать саморезы, в тот момент, когда для кирпичной или каменной стены, нужно использовать дюбеля и только.
- Обрешетка под металлосайдинг должна быть в одной идеальной плоскости. Первая линия нижней обвязки должна размечается точно, для этого надо использовать водяной уровень. Он наиболее точно позволит это сделать.
- Ставим отметку на плоскости крепления сайдинга и после этого переносим ее при помощи водяного уровня.
- После этого линии соединяем при помощи капроновой нити, уровень просто отбивается.
- После этого делаете отверстие при помощи перфоратора и делаем соединение дюбелем. При этом надо делать крепление жестко. Ведь вся конструкция имеет не малый вес.
- Надо будет поставить и вертикальные перемычки. Расстояние между ними стоит выбирать согласно ширине утеплителя (см. Утеплитель под сайдинг: какой выбрать).
Какой материал выбрать для обрешетки
Для создания обрешетки под сайдинг используется дерево или металл
Каждый из них имеет свои особенности эксплуатации, на которые стоит обратить внимание при выборе. Например, дерево лучше не использовать для монтажа обрешетки цоколя, так как под воздействие влаги от земли оно потеряет свои свойства
Установить
конструкции можно своими руками, здесь следует соблюдать правило: если сайдинг
вертикальный, то стойки каркаса должны крепиться горизонтально.
Особое
внимание следует уделить угловым стойкам. От правильности их расположения
зависит ровность монтажа углового профиля, который влияет на качество отделки и
ее долговечность
Как уже отмечалось, обрешетка выполняется из металлопрофиля или бруса. Дерево имеет невысокую стоимость и простой в монтаже. Однако недостатков значительно больше:
- На деревянных изделиях
может появиться сырость, особенно, если отделка производится на цоколе. - Брус требует обработки
антисептиком, чтобы продлить срок службы. - Деревянные конструкции
подвергаются сильной усадке. - Необходимо обеспечить
специальные условия хранения.
Выбрав
дерево, следует учесть некоторые особенности:
- не стоит использовать
дерево в местах с повышенной влажностью; - не следует использовать
слишком большие брусья, иначе конструкция может деформироваться; - брус не должен быть
свежеспиленным, иначе в нем будет повышена влажность, что негативно скажется на
каркасе; - брус не должен быть
мокрым или слишком тяжелым; - синеватый, красноватый,
бурый оттенок свидетельствует о гниении.
Металлический же наоборот менее требователен к уходу. Его преимущества:
- Небольшая масса.
- Ровная поверхность
каркаса. - Не подвержен
негативному воздействию плесени, грибка и пр. - Простота монтажа.
Несмотря
на преимущества, основной недостаток металлопрофиля – высокая стоимость. При
этом, элементы профиля должны быть оцинкованы. В ином случае начнется коррозия
металла, и его элементы придут в негодность. Категорически не подходит профиль
для гипсокартона, он недолговечен в уличных условиях.
Подготовительный этап
Определяемся с количеством материала. Для правильного расчета комплектующих будущего фасада, необходимо знать какие бывают формы и производимые размерные стандарты направляющих и панелей.
- Виниловая панель. Представляет собой поливинилхлоридную полосу длиной от 3 м до 3,85 м и шириной 203-254 мм. В расчете полезной площади не учитывается приблизительно 15 мм ширины панели, которую занимают технологические отверстия для крепления.
Посчитать количество полос можно двумя способами:
- Первый – измеряем общую площадь фасада здания, за вычетом площади дверных и оконных проемов, делим полученное значение на общую площадь одной виниловой панели.
- Второй способ более трудоемкий, но экономный. Составляем эскиз здания, все стены фасада в отдельности. Рисуем на чертеже каждую панель, исходя из ее габаритов, при этом размещаем обрезки в тех местах, где они подойдут по размерам. На итоговый результат накидываем 5 процентов, получаем искомое значение.
- Наружные и внутренние углы. Стандартная длина элемента 3 м. Количество вычисляется путем измерения и суммирования размеров внутренних и внешних углов дома, с последующим делением на длину выбранной модели.
- Стартовая полоса – используются для начала отделки. Необходимая длина соответствует периметру постройки.
- Финишная — ее количество рассчитывается из длин: для приоконной планки = двум высотам и одной ширины для окон (если они будут утоплены в стену после отделки сайдингом), для ветровй доски = длин карнизов крыши + длина скатов со стороны фронтонов, если ветровая доска там широкая (в редких случаях) и длинны окончания подшивки тех стен панелями, у которых нет фронтонов.
- J-профиль – универсальный и наиболее востребований профиль. Используется для завершения установки панелей по периметру оконных и дверных проемов, подшивки свесов крыши, а также в качестве финиша на фронтонах здания. Количество определяется путем измерения длин подлежащих облицовке плоскостей.
- Н-соединитель. Служит для стыковки основных панелей по длине. Придает соединению соответствующую жесткость и декорирует стык. Приобретается в количествах, исходя из размера соединительных швов.
- Приоконная планка — необходима для отделки окон, которые будут утоплены в стену после отделки фасада. Рассчитываются из расчета 1 ширины и 2 высот окон + необходимо учитывать расстояние для подрезки и соединения их на углах, это для стандартных деталей составляет: для кусков планки по высоте + 7.5 см. к длинне к куску и 15 см для куска по ширине.
Материал для изготовления каркаса под сайдинг
Основном для создания обрешётки используется нержавеющий жёсткий металл, который выпускается, как профили потолочный марки ПП 60x27x3000 мм или обработанное антипиринами дерево, как более бюджетный вариант.
Мы рассмотрим как сделать обрешетку под сайдинг из каждого материала. Прежде всего, установка обрешетки под сайдинг требует наличия следующих материалов:
- обработанные специальным средством брусья из дерева или металлический профиль из нержавейки, в качестве основного материала обрешетки под сайдинг;
- утеплитель, для которого часто выбирают плиты пенопласта или рулонную минеральную вату;
- около четырёх металлических подвесов на три метра каркаса для крепления брусьев или профиля;
- саморезы с крупной резьбой, диаметром 0,35 см, длиной до 0,4 см для крепления подвесов к стенам из дерева и диаметром 0,35 см, длиной до 0,35 см для крепления подвесов к обрешётке;
- саморезы с острым наконечником, диаметром 0,42 см, длиной до 0,16 см в случае использования профилей;
Для чего служит обрешётка для сайдинга
Она является опорой для крепежа сайдинговых панелей. Опора должна быть ровной, от этого будет зависеть внешний вид здания.
Перед работой, необходимо измерить с помощью уровня поверхность и, если стена не ровная, с помощью обрешетки сделать ровную плоскость.
Правильно выполненная обрешетка – составляющее внешнего вида дома.
Констукрция помогает исправить не очень привлекательный или вовсе отсутствующий фасад любого здания (как жилого, так и промышленного). Сайдинг – это пластиковые, металлические, деревянные панели, которые позволяют использовать технологию монтажа вентилируемого фасада, что дает возможность:
- скрыть непривлекательный, неотделанный или старый фасад;
- проложить тепло- и пароизоляцию под сайдингом в виде минераловатных или пенопластовых плит, пленки, пенофола, термоизола, изолона;
- избежать долгого, грязного и непростого этапа оштукатуривания поверхностей, доводя стены до ровного состояния;
- при выборе металлического сайдинга под брус, вы сохраните эстетический вид деревянного дома и улучшите его пожаростойкие свойства;
- добиться циркуляции воздуха под сайдингом, что обеспечивает лучшую теплоизоляцию, «дышащие» стены, которым не страшна плесень, грибок и микроорганизмы.
Монтаж сайдинга своими руками
Их расход при отделке дома сайдингом рассчитывается исходя из шага между этими метизами на планках в 30 см. Крепеж в деревянную рейку или металлический профиль каркаса должен входить минимум на 20 мм. При этом между его шляпкой и ПВХ вагонкой следует оставлять пространство в 1 мм. Если этого не сделать, то виниловая обшивка дома при изменении температуры на улице покоробится и пойдет волнами.
Сбор обрешетки для облицовки дома сайдингом
Обрешетка делается вертикальной либо горизонтальной с расстоянием меж реек (профилей) 30–40 см. Эти направляющие необходимо располагать поперек основных виниловых планок. А вот поперечных перекладин между ними не должно быть по определению. Своими руками обшивать дом сайдингом надо так, чтобы под панелями оставалось пространство для естественной циркуляции воздуха.
Для надежности крепления облицовки из ПВХ вокруг проемов и вдоль углов строения устанавливаются дополнительные несущие рейки. Также они нужны в местах навешивания на стены светильников и водостоков. Требуется надежно закрепить не только фасадные панели для наружной отделки дома, но и различные декоративные элементы на них.
Обрешётка дома
Установка стартовой планки
Первой на стенах закрепляется стартовая планка. Для этого вокруг дома на гвоздиках по уровню натягивается веревка на высоте 3-4 см от нижнего края монтируемой обшивки. Стартовые профиля крепятся по периметру здания не встык, а с промежутками в 5–6 мм на случай их температурного расширения.
Установка отлива и стартовой планки. Отливы устанавливают от угла дома. Стартовый профиль монтируется на 30-40 мм выше планки отлива.
Установка внутренних и внешних углов
Далее крепятся внешние и внутренние уголки, устанавливаемые на стыках двух стен. Нижний их край должен располагаться чуть ниже стартовой планки, уже закрепленной на дом. Первый саморез вкручивается в самое верхнее отверстие для крепежей, чтобы угол повис на нем.
Внешние и внутренние углы устанавливаются так, чтобы нижний край был на 4-6 мм ниже стартового профиля, а верхняя часть на 1-3 мм ниже соффита или карниза
Затем уголок выравнивается строго вертикально. Остальные саморезы вниз по планке с шагом 30 см вворачиваются уже посредине отверстий и не до упора. Только так ПВХ обшивка дома сможет «дышать» и не деформируется.
Наращивание угловых элементов производится внахлест. У верхней планки снизу на 25 мм подрезаются внутренние боковые края. На нижний уголок она заводится на 20 мм, что оставляет для температурного расширения зазор 5 мм.
Установка планок на дверные и оконные проемы
Следующий этап – обшивка проемов дома под окна и двери наличником. Чтобы все в итоге получилось красиво, здесь придется потрудиться. В верхних горизонтальных J-профилях придется сделать надрезы в боках с отгибом отрезанной части панели, а в нижних выполнить угловой под 45 градусов срез.
Подрезаем околооконный профиль
Вертикальные планки сверху обрезаются «под углом», а снизу выкраиваются с аналогичным отгибом в боку. Цель всех этих манипуляций – не просто обшить красиво дом сайдингом, а состыковать наличники так, чтобы нигде в стыки не могла просочиться вода.
Устанавливаем основные панели
С основными планками все гораздо проще. Первую из них надо лишь вставить в стартовый профиль, а после зафиксировать на обрешетке. Остальные пойдут одна за другой. Именно простота установки основных панелей позволяет отделать дом сайдингом своими руками буквально за день.
В случае недостатка длины сайдинга стыкуем несколько планок через H-профиль. Для этого не забываем заранее установить и закрепить соединительный H-профиль. Расстояния снизу и сверху такие же как и у внешнего или внутреннего угла
Монтаж начинается от стартового профиля и заканчивается финишным профилем или молдингом
Не забываем сделать «зацепы» в верхней части панели
К верхней кромке ветровой доски крепится финишная планка на аналогичные с молдингом «зацепы»
Соффиты устанавливаются между молдингом и J-фаской
Закреплять планки следует с середины к краям, размещая саморезы строго посередке отверстий на кромке. Завершающий штрих виниловой облицовки домов – монтаж финишной панели с вставк в нее самой верхней основной ПВХ-рейки.
Утеплитель
Монтаж обрешетки под сайдинг практически завершен, теперь необходимо позаботиться об утеплении дома. Современные производители предлагают своим потребителям большой выбор утеплителей.
- Минеральная вата.
- Пенопласт.
- Стекловата и т. д.
При выборе этого материала следует учитывать срок его службы, показатели теплоизоляции, устойчивость к химическим и биологическим воздействиям, степень горючести. Чаще всего используют минеральную вату.
Как сделать обрешетку под сайдинг и укладку утеплителя правильно? Существует два способа монтажа утеплительного материала.
- Приклеивание утеплителя к стене дома при помощи специального клея. После накладывается каркас и происходит монтаж панелей.
- Расположение утеплителя внутри каркаса. В таком случае чаще всего используют плиты их пенополистирола или пенополиуретана. Они расположены зачастую между брусьями обрешетки. Обязательно следует заполнить все пустоты в нишах возле дверных и оконных проемов. Уложенный утеплитель закрывают специальной пеной. Поверх устанавливается обрешетка, проводится монтаж панелей.
Виды обрешёток
Применяется всего два вида обрешёток, это обусловлено использованием различного материала: дерева и металла.
Деревянная
Использование деревянных брусков делают строительство более экономичным. Но здесь есть существенный недостаток, деформация материала от природных явлений (снег, дождь). Если используемый брус имеет показатель влажности 12-15%, это считается нормальным. Но когда этот показатель будет больше нормы, можно ждать негативных последствий. Во-первых, произойдёт искривление материала. Во-вторых, нарушается целостность обрешётки и её внешний вид.
Внешний вид деревянного профиля представляет собой брус, который имеет сечение 0,5х 0,5 см. Для того, чтобы предупредить порчу древесины, на бруски наносится специальная антисептическая пропитка. И даже при такой защите, брус нельзя использовать для устройства обрешётки в дождливую погоду.
Металлическая
Здесь используются профиля, материалом которых, является оцинкованное железо с сечением 0,6х 0,27 см. Аналоги таких профилей могут быть использованы для крепления панелей из гипсокартона к различной поверхности.
Существуют профили и другого сечения. Например, 0,5х 0,5 и 0,4х 0,4 см, но они не подходят для крепежа сайдинга. Причина кроется в недостаточной жёсткости материала. В них не делается отбортовка кромки полотна.
Чтобы проверить точность крепежа, стоит использовать строительный или лазерный уголок. После того как измерения произведены, надо натянуть леску между направляющими полотнами. По ней будут устанавливаться дополнительные планки.
Виды
На сегодняшний день используется, как правило, два вида обрешетки — металлическая и деревянная. Рассмотрим, что собой представляют указанные конструкции, и какими достоинствами они обладают.
Металлическая обрешетка
Металлическая обрешетка для сайдинга представляет собой конструкцию, обладающую следующими достоинствами:
- простотой монтажа – огромный ассортимент крепежных элементов позволяет закончить работы в короткие сроки и без особых усилий;
- возможностью повторного использования – после снятия внешней обшивки, детали металлического каркаса могут быть разобраны и использованы впоследствии на новом месте;
- долговечностью – оцинкованный металлопрофиль устойчив к внешним воздействиям, не гниет, не гнется и не теряет своих прочностных характеристик на протяжении длительного времени.
Обрешетка под сайдинг подобного типа может выполняться из различных профилей.
Во-первых, может быть использован стальной П-образный профиль, устанавливаемый с интервалом 40 см, длиной от 3 метров погонных, обладающий отбортовкой, придающей ему дополнительную жесткость. Каркас из указанного профиля применяется для облицовки небольших одноэтажных, например, каркасных домов.
Во-вторых, могут быть использованы вентиляционные прогоны, позволяющие облицевать более высокие фасады, нежели в предыдущем случае.
В-третьих, могут быть использованы Г-образные оцинкованные планки толщиной до 1,2-1,5 мм.
Обрешетка с применением оцинкованных кронштейнов и Г-образных уголков
Деревянная обрешетка
Деревянная обрешетка под сайдинг или блок хаус – это конструкция, обладающая следующими достоинствами:
- невысокой стоимостью – каркас под сайдинг из дерева доступнее по деньгам, нежели металлический;
- длительным сроком эксплуатации при условии качественной обработки – обработка, произведенная перед монтажом, позволяет повысить сопротивляемость бруса внешним воздействиям и существенно увеличить срок его службы;
- возможностью крепления несколькими способами – бруски из дерева могут быть закреплены не только посредством специального крепежа, но и напрямую к стене дома (в этом случае выравнивания добиваются путем использования подкладок разной толщины под брус).
В подавляющем большинстве случаев установка обрешетки под сайдинг или блок хаус подразумевает использование бруса с размером сечения 50-60 мм, однако, допускается применение материала меньшего сечения если качество древесины более высокое.
Древесина, используемая при проведении работ, должна пройти сушку – это позволит избежать нарушения геометрии каркаса в ходе эксплуатации (влажность материала в этом случае не может превышать 11-13%).
Внимание! Брус, идущий на обрешётку под сайдинг (равно как и под установку блокхауса), должен быть обработан антисептическим составом, предназначенным для предупреждения гниения. Если приобретение дерева, соответствующего вышеперечисленным требованиям, является затруднительным, каркас под сайдинг желательно выполнить из металлического профиля, толщиной металла не менее 0.45 мм и имеющего ребра жесткости
Если приобретение дерева, соответствующего вышеперечисленным требованиям, является затруднительным, каркас под сайдинг желательно выполнить из металлического профиля, толщиной металла не менее 0.45 мм и имеющего ребра жесткости.
При облицовке деревянным блок хаусом использование металлических профилей не желательно.
Обрамление проемов с пересечением «на угол» («на ус»)
Обрамление с пересечением «на угол» – один из наиболее применяемых вариантов обрамления проемов.
Требования к элементам:
- использовать четыре наличника (по два наличника для обрамления боковых сторон, а также два для верха и низа проема);
- высота и ширина элементов должна строго соответствовать аналогичным параметрам проема.
Подрезка элементов:
- концы верхнего горизонтального наличника необходимо подрезать на угол 45°;
- под углом 45° на двух боковых наличниках подрезать нужно только нижние концы (рис. 23в), верхние концы оставив обрезанными под 90°;
- верхний наличник надрезают с обеих сторон (длина надреза 20 мм) (рис. 23а), после чего нарезанные участки отгибают к низу, чтобы те образовали так называемые «язычки» – элементы, которые впоследствии будут отводить воду в боковые наличники с верхнего;
- специалисты компании “Строймет” рекомендуют верхний край боковых наличников подрезать в месте перфорации для гвоздей, отрезают участок шириной перфорационной ленты до второго сгиба элемента и длиной 20 мм от верхнего края, сведя край отреза с верхней гранью бокового наличника под углом 45°; на противоположной стороне бокового наличника также отрезают крепеж на 20 мм в длину до стыка с тыльной частью наличника;
- нижний наличник с обеих сторон подрезают аналогично верхнему краю боковых наличников с единственной разницей: при выполнении надреза со стороны гвоздевой планки она подрезается Г-образно, длина отреза должна составлять 20 мм, выводить срез под 45° не нужно.
Ход установки:
- Установить нижний наличник. Под установленный ранее фиксирующий профиль (элемент длиной 80 мм, установленный с шагом не более 30 см) заведите загиб внешнего края наличника. Зафиксируйте его любым удобным способом (взяв гвозди или саморезы), используя отверстия для крепежных элементов в перфорированной планке.
- Выполнив аналогичную процедуру, закрепите любой из вертикальных наличников.
Важно: Устанавливать боковые наличники следует только поверх нижнего. Для примыкания элементов на нижнем наличнике ранее вы должны были выполнить надрезы на 20 мм (рис
23б).
- Стыкуя вертикальные и нижний наличники, следует оставить небольшие тепловые зазоры между ними.
- Установите верхний наличник строго поверх бокового. Учтите, что плотного примыкания элементов при этом быть не должно: как и в случае со стыковкой бокового и нижнего наличника, между верхним и боковым должен быть тепловой зазор примерно в 1-3 мм.
Важно: Величина зазора для каждого оконного проема должна рассчитываться индивидуально. Температурное расширение также частично компенсируется за счет высоты гвоздевых отверстий на наличнике
- Установите второй боковой наличник.
- В последнюю очередь отогните «язычки» верхнего наличника внутрь боковых.
В случае, когда внутри стыкуемых углов вы решите оставить увеличенные зазоры, угол реза также лучше изменить: так верхние профили прикроют температурные зазоры.
Помните, что размер зазоров зависит от размеров проемов. Если проем очень узкий, зазоры разрешается не оставлять, т.к. в данном случае температурное расширение будут обеспечивать перфорированные отверстия для гвоздей.
Рис. 24. Обрамление оконных и дверных проемов околооконными профилями
Отделка окна при помощи сайдинга
Этот способ позволяет аккуратно выполнить отделку окон балконов и лоджий после остекления своими руками. В силу легкости и простоты монтажного процесса, ПВХ профиль очень востребован для проведения работ такого типа.
Преимущества отделки ПВХ сайдингом
Среди множества достоинств пластикового сайдинга особо выделяются такие преимущества:
- Легкость монтажа, который доступен своими руками даже для новичка.
- Удобство эксплуатации и ухода.
- Долговечность материала.
- Не подверженность пластика гниению и устойчивость к атмосферному воздействию.
- Большой выбор цветовой гаммы, кроме того, панели могут имитировать различные материалы, например, натуральное дерево.
Необходимые профили для выполнения работ
Чтобы обшить откосы окна снаружи, понадобятся такие элементы:
- Приоконная планка.
- Стартовая и финишная планка.
- H-профиль.
- J-профиль.
- Внутренние и наружные углы.
- Отлив и фаска.
Приобретая сайдинг и расходную фурнитуру, необходимо следить, чтобы все элементы были одного оттенка. Иногда, наоборот, приобретают доборные элементы контрастного цвета, чтобы окна и внутренняя отделка визуально отличались.
Завершение отделки
Как правильно обшить здание под крышей? Нужно следовать такому алгоритму:
- Замер расстояния между нижней частью замка финишной планки и предпоследней панелью сайдинга. Из этого расстояния вычитают 1-2 мм на отступ и получают необходимую ширину последней панели. Элемент размечают и отрезают верхнюю часть, в которой предусмотрено замковое соединение.
- В верхней части последней планки делают зацепы, которые располагаются с шагом 20 см. Для этого выполняют надрезы и отгибают их в наружную сторону.
- Подготовленную планку вставляют в предпоследнюю панель и защелкивают в финишном профиле.
Чтобы обшить фронтон, используют профили для внутренних углов или стартовые. Технология монтажа похожа на облицовку основной части стены. Точно также нужно подрезать панели и помнить о зазорах в 6 и 9 мм. Последний самый верхний участок фронтона можно закрепить саморезом прямо через материал панели. Так можно делать только здесь, в остальных случаях сверление отверстий не допускается.
Обрешетка под профнастил
В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции
Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен. Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла
Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм)
Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).
В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.
