Особенности остекления вентилируемых фасадов

Стекло, покоряющее пространство

Конечно, стеклянные небоскребы выглядят наиболее впечатляюще, однако применение стеклянных фасадных конструкций небоскребами не ограничивается. Сегодня остекление фасадов активно используется в строительстве самых разнообразных объектов. Торговые и спортивные комплексы, бизнес-центры, общественные и финансовые учреждения, магазины и офисные здания – это не окончательный перечень объектов, где находит применение фасадное остекление.

С чем связана такая востребованность новой технологии на российском и международном строительном рынке? Помимо эстетических достоинств, современное фасадное остекление обладает прекрасными эксплуатационными характеристиками, что, в свою очередь, обусловлено высокими функциональными характеристиками используемых материалов. Наша компания имеет собственное производство и гарантирует не только безупречное качество работ, но и высочайшее качество материала. Мы также поможем определиться с видом остекления, который станет оптимальным для вашего здания.

Детально о конструкции

Конструкция вентилируемого фасада состоит из нескольких базовых элементов (или слоев), о которых важно упомянуть:

Утеплитель, а так же несущие и опорные кронштейны подсистемы

Самый ближний к стене слой – это утеплитель, обеспечивающий звукоизоляцию и теплоизоляционные свойства ограждаемых конструкций. Строительная индустрия предлагает их великое множество, однако, для вентилируемых фасадов подходят далеко не все. Главный показатель, которым должен обладать здесь утеплитель – отличная паропроницаемость, которая обеспечит полный отвод влаги из конструкции стены. Этому показателю прекрасно соответствуют минераловатные плиты и стекловата высокой – от 60 кг/куб. м. – плотности. В отличие от них, пенопласт и экструдированный пенополистирол (как материалы с практически нулевой паропроницаемостью) категорически не годятся для утепления фасадов в конструкции вентилируемого фасада.

Плиты утеплителя крепятся к стенам двумя способами – с помощью приклеивания специальными минеральными составами или тарельчатыми дюбелями из пластика. Для большей надежности очень часто эти два способа применяют одновременно – на одну из плоскостей плиты утеплителя наносят равномерно слой клея, прикладывают ее к стене и фиксируют дюбелями, размещая их по углам и посредине плиты. Виды дюбелей: длиной от 70 до 250 мм, кроме того, они могут быть с металлическим или пластиковым сердечником

Важно отметить, что плиты нанизываются на металлические кронштейны, к которым в последствии крепится несущий профиль системы вентилируемого фасада

Паропроницаемая мембрана

Следующий элемент вентилируемого фасада это мембрана – двух- или трехслойная пленка, которая обладает паропроницаемостью не меньшей, чем сам утеплитель. Основное назначение мембраны – с одной стороны (со стороны теплоизоляции) беспрепятственно пропускать влагу в газообразном виде, с другой – защищать волокна минераловатной плиты от выветривания и попадания на нее влаги. В гражданском строительстве необходимость применения пленки определяется расчетами, которые делают архитектурные институты при создании проектной документации.

Воздушный зазор

После мембраны обязательно следует воздушный зазор, в наличие которого – основной смысл изобретения концепции вентилируемого фасада. Поток воздуха циркулирует снизу вверх между утеплителем и облицовкой, отводя наружу влагу. Процесс циркуляции обеспечивается наличием специальных щелей внизу у фундамента и в самом верху, и обеспечивается естественным путем из-за разности давлений.
Толщина воздушной прослойки высчитывается по специальным формулам, но рекомендуемое минимальное значение составляет 4см. Так же не рекомендуется делать расстояние между утеплителем и облицовкой более 12 см (при большем значении возможно возникновение гула). Толщина утеплителя, зависит от климатических условий в месте постройки дома, и может составлять от 40 до 200 мм.

Кратко о видах подсистемы (каркаса)

Обрешетка (или несущий каркас) всей системы вентфасада обеспечивает надежное крепление обшивки к зданию. Именно с помощью обрешетки и происходит отделка фасада вентилируемым методом. Следует отметить, что материалы, из которых изготавливается каркас – это дерево и металл. Металл по стоимости более дорогой, но и более долговечный и надежный, кроме того, обладает антикоррозионными свойствами. Именно поэтому при новом строительстве и реконструкции используют именно его. Виды металла для систем крепления: алюминиевые (срок службы 50 лет), из оцинкованной стали (35 лет) и из нержавеющей стали (60 лет). Дерево имеет свои преимущества – легкость, простоту обработки, его главный недостаток – горючесть и гниение.

Последний элемент конструкции вентилируемого фасада – облицовка. Именно она и определяет конечную стоимость всей системы. Какие же бывают виды отделки фасадов? Остановимся на этом подробнее.

Зачем стеклить фасад

Остекление фасадов зданий позволяет достигнуть нескольких целей сразу:

  • Сделать внешний вид здания максимально презентабельным. Тонированное и зеркальное стекла особенно популярны при оформлении фасадов офисных зданий и банков.
  • Обеспечить максимальную освещенность помещений, а, значит, минимизировать расходы на освещение в светлое время суток. В самом деле, даже при использовании тонированного стекла полностью остекленный фасад явно пропустит больше солнечного света, чем маленькое окошко.
  • Использование многокамерных стеклопакетов вкупе с энергосберегающими стеклами делает панорамное остекление полноценным барьером для обмена теплом с окружающей средой. Сплошное остекление фасадов при правильном подборе материала для отделки и остекления фасада не уступит по теплоизолирующим качествам капитальной стене.

Из негативных моментов — прежде всего цена квадратного метра фасада. Самые дешевые предложения с хоть какой-то теплоизоляцией фасада начинаются от 4000 рублей за квадратный метр.


Высокий цоколь защитит остекление от соприкосновения с бампером автомобиля на парковке.

Фасадное остекление зданий особенности и типы

Хотите, чтобы ваше здание приобрело современный внешний вид независимо от того, сколько лет назад оно было построено и в каком состоянии находится? Тогда рекомендуем вам обратить внимание на такой тип реконструкции, как фасадное остекление зданий, тем более что наша компания предлагает выгодные условия для оформления заказа

Фасадное остекление зданий – каковы особенности?

Такой тип остекления обладает отличными энергосберегающими и звукоизоляционными свойствами, сохраняя в помещении оптимальную температуру в любое время года и надежно защищая от внешних шумов. Кроме того, здания с фасадным остеклением великолепно смотрятся внешне – стильно, эффектно, современно. С технологической точки зрения конструкцию можно выполнить различными методами. Наш специалист, разумеется, подскажет, какой из них лучше всего подойдет в вашем случае, однако все же будет не лишним узнать, какие типы фасадного остекления сегодня используются.

Типы фасадного остекления

— фальш-остекление – как правило, применяется в качестве декоративного оформления для маскировки стен здания. Разработка проекта выполняется так же, как и при проектировании обычного остекления. Главная задача специалистов при выполнении работ – не допустить, чтобы между стенами и стеклом образовывался конденсат, и обеспечить устойчивость конструкции к сильным ветрам.

— структурное остекление – в данном случае монтаж стекол производится с помощью специального силиконового состава, которым заполняют стыки конструкции. Металлические планки-держатели при этом не используются. Однако невзирая на это, фасадное остекление зданий структурного типа получается весьма надежным и превосходно противостоит внешним атмосферным воздействиям. На основе той же технологии разработан и другой тип остекления – полуструктурный. Его отличие от первого заключается в том, что наряду с силиконовым составом для фиксации конструкции используются и крепежные элементы. Вообще, оба этих варианта фасадного остекления зданий считаются элитными, поскольку представляют собой сложные инженерные разработки с применением дорогих материалов.

— спайдерное остекление – его так же называют планарным. Эта технология – замечательная возможность для воплощения в жизнь оригинальных дизайнерских решений. Такое фасадное остекление зданий можно по праву назвать самым креативным из всех имеющихся на сегодняшний день. Фиксация стекол осуществляется различными способами посредством специальных креплений – так называемых спайдеров. В результате получается ровное гладкое стеклянное полотно.

— остекление двойного типа – конструкция, состоящая из двух каркасов, расположенных на определенном расстоянии друг от друга. Во внутреннем пространстве можно разместить вентиляционное оборудование.

Компания «Латераль» – квалифицированные услуги по выполнению фасадного остекления зданий

Если вы решили преобразить старое здание, придать ему современный респектабельный внешний вид – обращайтесь к специалистам нашей компании. Мы готовы выполнить для вас фасадное остекление зданий любого типа – в результате вы получите прочную, долговечную конструкцию с высокой светопроницаемостью. Для оформления заказа можно воспользоваться одним из наиболее удобных для вас способов, предлагаемых на нашем сайте.

Вы пока не можете себе представить, как будет выглядеть сооружение после проведения реконструкции, что необходимо для осуществления фасадного остекления и каковы его преимущества? Тогда позвоните нашим консультантам и задайте им интересующие вас вопросы.

Терминология и полезные мелочи

Некоторое количество несистематизированной информации, которая может оказаться полезной, мы выделим в отдельный раздел статьи.

  • Остекление фасадов коттеджей низкой этажности чаще всего выполняется с использованием обычного поливинилхлоридного профиля — такого же, какой применяется при монтаже недорогих пластиковых окон. Поскольку площадь остекления и, соответственно, ветровая нагрузка велика — фасад дополнительно усиливается специальными профилями («грибок», «кость» и так далее). В качестве горизонтального несущего элемента используется стальная, железобетонная или деревянная балка. Она, как правило, пускается между этажами, чтобы уменьшить нагрузку на нижнюю часть остекления.
  • Наиболее популярное безрамное остекление фасадов — это описанное выше спайдерное. В сущности, название подразумевает лишь отсутствие обрамления у каждого отдельного стекла или стеклопакета.
  • Алюминиевое остекление фасадов — это всего лишь остекление , использующее алюминиевые стойки и ригели с заполнением каркаса обычным стеклом или стеклопакетами. Так называются все рамные конструкции, изготовленные из этого металла.


Разумеется, алюминиевое остекление не означает наличие алюминия вместо стекол. Речь лишь о рамах.

Коэффициент остекленности фасада здания — строительный термин, означающий отношение остекленной части фасада к общей площади внешних стен.
Как заменить или извлечь стеклопакет, являющийся частью остекления с применением поливинилхлоридного профиля?Вот инструкция:Любой из длинных штапиков поддевается со стороны профиля посередине стамеской или острым ножом и вытаскивается

За ним вынимаются остальные штапики.
Стеклопакет осторожно опрокидывается на себя и извлекается из рамы.
При установке обязательно используются рихтовочные прокладки. Под глухой стеклопакет подкладываются две прокладки снизу

В распашную створку ставятся две дополнительных прокладки на вертикальных профилях: в 10 сантиметрах от угла возле нижней петли и диагонально к ней вверху.


Рихтовочные прокладки позволяют установить стеклопакет без перекосов и с равномерным зазором между его краями и профилем. Наконец, небольшой совет. Когда выполняется остекление коттеджей частных домов — фасады лучше монтировать специалистам. Это как раз тот случай, когда большой практический опыт имеет решающее значение для долговечности и надежности конструкции.

Обслуживание

Как и любой элемент здания, фасадное остекление, несмотря на надежность и долговечность, нуждается в обслуживании, а иногда и ремонте. В ходе эксплуатации теряют эластичность уплотнительные резинки, нарушается герметизация проемов, незначительно деформируется металлический каркас, а также может потребоваться регулировка фурнитуры открывающихся элементов.

При установке холодных систем нередко у владельцев здания возникает желание поменять остекление на теплое или поставить стеклопакеты с большим уровнем шумопоглощения. Все мероприятия по ремонту или обслуживанию стеклянных фасадов должны выполнятся специалистами, это обеспечит долговечное и безопасное их функционирование.

Полезное видео о разновидностях фасадного остекления:

Подписаться

ПолезноБесполезно

Конструкция вентилируемого фасада

Устройство вентилируемых фасадов во многом определяется принципом их работы.
Главными составляющими конструкции являются каркас и наружная облицовка.

В
зависимости от применяемых материалов каркас может быть следующих видов:

  • Стальной
    оцинкованный;
  • Стальной
    нержавеющий;
  • Алюминиевый.

Наибольшее
распространение получила алюминиевая подсистема для
вентилируемых фасадов. Алюминиевый профиль в качестве материала каркаса отличается доступной
стоимостью, простотой обработки и монтажа. Каркасная подконструкция для
вентилируемых фасадов служит для установки облицовочных элементов и
формирования зазора для воздушной циркуляции.

Для защиты внутренней
полости фасада от проникновения насекомых и мелких животных впускные и
выпускные отверстия закрывают решеткой. Оптимальный размер отверстий защитного
экрана составляет 3…4 мм.

Компании-производители
вентфасадов, как правило, имеют собственные запатентованные решения. Система
объединяет подходы к выбору как самих материалов, так и оптимальных способов их
монтажа в зависимости от целого ряда исходных данных. При разработке проекта
фасадной конструкции учитывается назначение и расположение здания, материал
основных стен, температурные условия, геометрия фасада и размещение в нём
дверных и оконных проемов.

Каждый
производитель разрабатывает наглядные материалы – альбомы типовых решений, где
собраны иллюстрации и описания основных подходов к монтажным работам в
зависимости от ряда факторов. Такие альбомы используются специалистами
компаний, осуществляющих монтажные работы.

Виды типы наружных ограждающих стеклянных конструкций

Ограждающие светопрозрачные конструкции разделяются на несколько типов / видов.

1. Классический вид

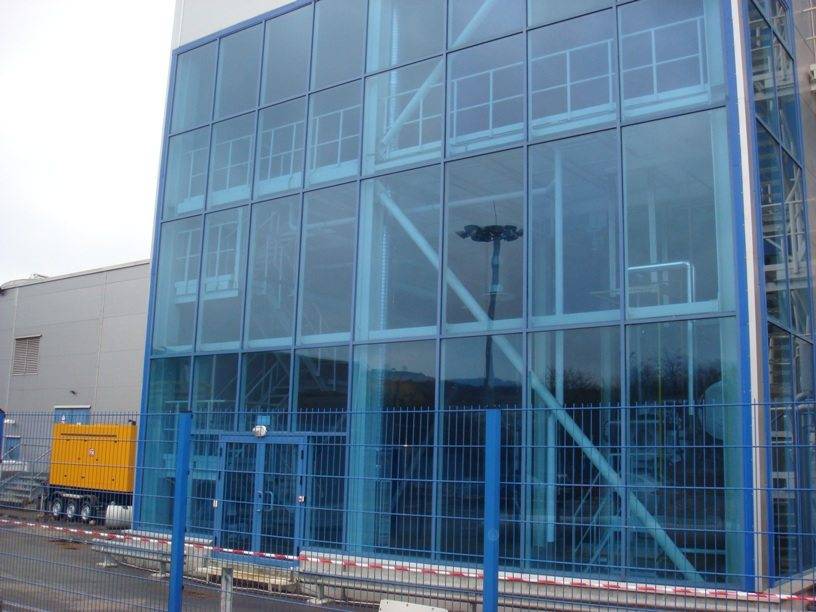

Классический (ригельный) фасад. Это наиболее простой тип наружных стеклянных конструкций. Здесь используется каркас, что делается из алюминиевого профиля. Он прост в сборке, не требует дополнительных механизмов.

Классический тип наружного остекления — самый дешевый вариант, так как можно использовать в работе простое стекло.

2. Структурный вид

Структурный тип наружного остекления — более сложный. Нельзя выполнять работы простым стеклом! Стекло в классическом варианте устанавливается на алюминиевый каркас, а в структурном фасаде – приклеивается к профилям, сделанным из алюминия, снаружи помещения.

Внутри кассеты соединяются через отверстия в раме, а снаружи щели заполняются таким материалом, что по свойствам похож на стекло.

Чтобы составить проект такого остекления, нужно намного больше времени и средств. Стекло, что применяется для данного фасада стоит намного дороже, так как оно обладает совсем другими характеристиками, по сравнению с простым материалом. Используется также и более дорогой материал для рам и клей для стекла.

3. Спайдерный вид

Спайдерный тип больше всего подходит для проектирования разных магазинчиков, бутиков, автосалонов, торговых центров и так далее.

Среди всех типов данного вида работ, при помощи которых производится остекление фасадов зданий — это новейшая технология. В частном строительстве такая технология применяется очень редко.

Все потому, что здесь применяется особая технология, основой которой является «спайдер» — кронштейн из очень прочного материала, которые прикрепляются к конструкции, а к ним, в свою очередь, крепятся элементы из стекла.

Этот механизм дает возможность остеклять очень большие площади зданий.

Материалы для несущей конструкции

В качестве несущей конструкции в структурном остеклении фасадов применяют силиконовый герметик. Он защищает фасадные элементы от атмосферных и механических воздействий и делает конструкцию герметичной.

При качественной установке и правильном проектировании силиконовый герметик предотвращает сдвиги стекла, его сколы, а так же противостоит ветру, дождю и другим атмосферным осадкам.

Силиконовый герметик применяют для склеивания стекол и каркаса здания. Кроме стекла герметиком можно приклеить металлические, каменные, керамические или композитные панели. Герметик может быть в цвет фасада или бесцветным.

Силиконовые герметики для структурного остекления выпускают компании Dow Corning, Tremco illbruck, UltraGlaze, Sikasil и многие другие. Силиконовые герметики данных марок имеют прекрасные характеристики и легко выдерживают перепады температур от -30 до +40 С.

Сущность вентилируемых фасадов

Фасады с вентиляцией изготавливаются по особенной технологии, предполагающей крепление подсистем (каркасов) совместно с облицовочными материалами.

Зазор, формирующийся между этими деталями фасада (максимум 100 миллиметров), считается зоной циркуляции воздуха. Благодаря подобному размещению, система защищается от влаги, конденсата и снижения теплоотдачи строения.

Для понимания того, что такое вентилируемый фасад, необходимо разобраться в его составляющих деталях:

  • Подсистемы включают в себя основной профиль, специальные крепежи и анкеровочные элементы. Хотя эти части не видны, на них будет приходиться большая нагрузка, поэтому они должны обладать высоким качеством.
  • Материалы, отвечающие за сохранность тепла, важны при обустройстве жилых строений. При этом изоляция должна обеспечивать оптимальный пропуск пара из помещений.
  • Защитные пленки позволяют предотвратить порчу составных частей внешней отделки. Этот слой надежно защищает конструкцию от пара, жидкости и ветра. Сегодня принято применять мембрану и строительный геотекстиль.
  • Величина вентиляционного зазора рассчитывается индивидуально (обычно, показатели варьируются от 40 до 100 миллиметров).

Вентилируемые фасады и пожарная безопасность

Вентилируемые фасады являются не только самыми продвинутыми с технической точки зрения, но и наиболее дорогостоящими. В отличие от иных видов фасадного утепления, в вентфасадах не допускается использование горючих утеплителей. Для вентилируемых фасадов разработаны ГОСТы, однако они носят рекомендательный характер. В частном домостроении застройщику никто не запретит утеплять дом тем, чем ему вздумается. Но это совсем не означает, что не нужно заботиться о собственной безопасности. Утеплители и облицовки в вентилируемых фасадных системах должны пройти испытания и получить соответствующий класс горючести.

Наиболее огнестойким является клинкерный вентфасад. Плиты минеральной ваты в данном случае надежно защищены и даже при продолжительном воздействии огня на облицовку утеплителю ничего не угрожает. Но, тем не менее, использовать надо только самые огнестойкие сорта минераловатных плит.

Огнестойкость панельных вентилируемых фасадов зависит от характеристик самих панелей. Наиболее уязвимы деревянные фасады. В случае пожара они сгорают очень быстро, если не обработаны антипиренами. Горячий воздух в вентзазоре создает мощнейшую тягу, усиливающую горение. Причем сама вата может остаться целой, а вот фасадная облицовка сгорит.

Навесные вентилируемые фасады считаются безопасными, при условии соблюдения технологии и соответствия материалов. Фасадные панели производятся из негорючих материалов. Особые требования предъявляются и к утеплителю. Рекомендуется в навесных и прочих вентилируемых фасадах каменную вату, которая выдерживает температуру до 1000°С. В случае распространения огня по фасаду, утеплитель выполняет функцию термического барьера, предохраняя другие конструкции от возгорания.

Определенной проблемой являются ветрозащиты, которые предохраняют минеральную вату от выветривания. Сегодня, учитывая мировой опыт наблюдения за поведением вентилируемых фасадов во время пожара, многие специалисты рекомендуют по возможности отказаться от гидро-ветрозащиты, поскольку большинство мембран относятся к горючим материалам, а негорючие стоят очень дорого. Не применять ветрозащиту позволяют современные каменные ваты высокой плотности.

В навесных вентилируемых системах ради экономии средств часто используют алюминиевые композитные панели, промежуточный слой которых выполнен из полиэтилена. Такие панели имеют группу горючести Г4, т.е. являются горючими материалами. Температура возгорания алюминиевых композитных панелей составляет всего 120°С. В процессе горения эти панели выделяют высокотоксичные вещества. В связи с этим их крайне не рекомендуется использовать при облицовке высотных зданий.

К сожалению, не все фасадные навесные системы с вентиляционным зазором прошли натуральные огневые испытания в соответствие с ГОСТ 31251-2003. Многие продукты имеют заключения на основе менее требовательных стандартов, например, ГОСТ 30244-94. Но выбирать их не стоит, поскольку данный стандарт не дает представление о реальной пожаробезопасности.

Для повышения пожаробезопасности навесных вентилируемых фасадов используют противопожарные оконные короба. Их края выходят за облицовку и, таким образом, отводят факел пламени от фасада. Данное решение позволяет существенно снизить вероятность плавления и возгорания композитных фасадных панелей при пожаре внутри здания.

Не рекомендуется при монтаже фасадных навесных систем самовольно заменять их элементы аналогами, не прошедшими огневых испытаний. К сожалению, на практике такое встречается нередко. Причина – экономия. Но с нештатными деталями проверенная система не может считаться безопасной, и это находит подтверждение на практике.

В заключение. Любой вид вентилируемого фасада в полной мере раскрывает свои преимущества только при условии полного соблюдения технологии монтажа.

Выбор стеклопакета

На что могут быть заменены стеклопакеты для фасада? Какие готовые варианты могут предложить нам производители? По каким признакам они различаются?

Количество камер

Наиболее распространены одно- и двухкамерные стеклопакеты. Достоинство первых — относительная дешевизна и легкость (квадратный метр однокамерного остекления примерно на 10 кг легче двухкамерного). Однако чем больше камер — тем лучше стеклопакет изолирует помещение от шума и холода.

Энергосберегающее стекло

Одно из стекол стеклопакета имеет тонкое отражающее покрытие, имеющее низкую проницаемость для инфракрасного излучения. Большая часть видимого спектра проходит через стеклопакет (потери обычно составляют не более 30 процентов); а вот тепло отражается. Барьер действует в обе стороны: зимой уменьшается отдача тепла на холодную улицу, а летом здание меньше прогревается солнцем через фасад (см. также системы вентилируемых фасадов).
Энергосберегающий стеклопакет сокращает расходы и на обогрев, и на охлаждение помещений.

Шумоизолирующий стеклопакет

Он использует простой физический эффект: стекла с разной толщиной эффективно поглощают акустические колебания разной частоты. Достаточно собрать однокамерный стеклопакет из стекол, к примеру, толщиной 4 и 6 миллиметров — и степень шумоизоляции возрастает на треть.

Солнцезащитный стеклопакет

Одно из стекол — тонированное. Базовые цвета — зеленый, голубой, бронзовый и серый. Освещенность помещения такой стеклопакет может снизить на две трети, а то и больше.

Структурное остекление

Структурное остекление – это способ крепления стеклянных элементов без металлических рамок. Их заменяет клей-герметик с уникальными схватывающими и прочностными характеристиками. Он подбирается под цвет стекла, что позволяет получить монолитную поверхность. Различают два способа крепления стеклопакетов:

  • Двухсторонний. Вариант светопрозрачного фасада со структурным остеклением, когда сверху или с боков стеклопакеты закрепляется на крепежную основу, расположенную вертикально или горизонтально, а между собой на герметик. Такой способ подходит для фасадов, где один стеклопакет закрывает высоту этажа. Тогда на уровне межэтажных перекрытий устанавливаются крепёжные элементы, в которые вставляются стеклопакеты. Между собой они склеиваются силиконовым герметиком по всему периметру этажа.
  • Четырёх сторонний – крепежные элементы не применяются. Соединение прозрачных элементов из стекла осуществляется только за счет клея-герметика. При таком варианте устройства получается монолитная поверхность, без видимых монтажных и стыковочных швов. В таком варианте хорошо смотрятся квадратные стеклянные элементы.

Безрамная система позволяет гармонично и незаметно встраивать раздвижные и откидные окна для проветривания помещений. Определить визуально их метаположение практически невозможно.

Достоинства

  1. Монолитность конструкции. Стыковочные швы, заполненные клеем-герметиком, обеспечивают работу всей поверхности, как единого целого.
  2. Прочность и долговечность. Структурное остекление, а точнее узлы соединения стёкол выдерживают изменение геометрических размеров фасада от сезонных колебаний температуры от -30 до +40 С. Система практически не разрушается под действием ультрафиолетовых лучей. Фасад устойчив к действию атмосферных осадков. Пакеты из разноразмерного стекла придают систему дополнительную прочность.
  3. Высокие показатели по тепловой и звуковой изоляции внутренних посещений. Достигаются применением закаленного стекла снаружи и триплекса изнутри. Такие системы полностью гасят ударные шумы интенсивностью до 83 Дб.
  4. Повышенная пропускная способность солнечного света. Ширина швов не превышает 2-3 мм, что увеличивает полезную площадь остекления, а следовательно количество поступающего солнечного света.
  5. Герметичность. Без искусственно вентиляции воздухообмен между улицей и внутренними помещениями равен нулю.
  6. Экологичность. У материалов, используемых для структурного остекления фасадов зданий, есть сертификаты соответствия европейским экологическим стандартам.
  7. Легкость в обслуживание. На гладкой поверхности фасад нет зазоров для аккумуляции грязи. Мыть их довольно легко.

Недостатки

В функциональном отношении недостатков нет. Структурное остекление нельзя расчитать «на коленке». Надо учитывать множество сопутствующих факторов: интенсивность ветра, кривизна здания, особенности отеплительной и вентиляционной систем. Всё это увеличивает стоимость и срок выполнения работ.
