Классификация автоматических выключателей
Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:
- Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
- Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
- Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
- Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.
- Тип корпусной части. Она может быть модульной, литой или открытой.
- Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.
Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:
- Возможность размыкания электроцепи на расстоянии.
- Присутствие сигнальных контактных групп.
- Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.
Пошаговая схема выбора автоматического выключателя на видео:
Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.
С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:
- Дифференциальные.
- Автоматические.
- УЗО.
УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.
Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.
В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.
Классификация и маркировка пакетных выключателей и переключателей
«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.
Принята такая схема маркировки моделей:
ХХ Х – ХХХ ХХ ХХ ХХХХ ХХХХ
ХХ — тип прибора. Возможны два варианта:
ПВ — пакетный выключатель;
ПП — пакетный переключатель.
Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.
ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.
ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.
ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.
ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:
Отсутствие символов – защиты не предусмотрено, IP00;
кар. 30 — карболитовый корпус, степень защиты IP30;
пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;
сил. 56 — силуминовый корпус, степень защиты IP56.
ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).
исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;
исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;
исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);
отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.
Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении
Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.
- «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
- «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
- «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.
Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.
Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.
Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов
Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.
Конструкционные особенности пакетника
В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.
Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.
Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма
Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.
Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.
Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки
Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:
- в качестве выключателей ввода;
- для переключения цепей управления;
- как распределители электротока;
- для управления электродвигателями.
Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.
Ремонт пакетных выключателей и переключателей
2.2 Ремонт У пакетных выключателей многие детали при выходе из строя не подлежат ремонту, их следует заменить. Это относится к пружинам, которые находятся в напряженном состоянии и часто выходят из строя, рукояткам, скобам, неподвижным контактам при оплавлении или обгорании. Если подвижные контакты имеют толщину менее 80 % первоначальной, их также заменяют новыми. Поломку лепестков фиксирующей шайбы можно устранить, не производя полной разборки выключателя. При порче других деталей, например изоляции валика, необходима полная разборка. Если необходимо устранить повреждения контактов, надо снять кольцо верхнего пакета, вынуть из пакета подвижные и неподвижные контакты в сборе с дугогаеительной шайбой. Сборку выключателя производят в обратной последовательности. При ремонте ПКП-2 проверяют целостность корпуса переключающего механизма 2, изоляцию пакета 3, рукоятки 1, которые не должны иметь трещин и крупных сколов. Осматривают выводные зажимы 4, которые не должны иметь повреждений. Поврежденные места изоляции проводов изолируют изоляционной лентой. Винты и гайки, имеющие срывы резьбы более двух ниток, заменяют. Если нарушено Крепление стержня в пластине или антикоррозийное покрытие, переключатель подлежит ремонту. Кулачки, имеющие износ, заменяют. Металлические детали не должны иметь трещин, вмятин, забоин, коррозии и других дефектов. После ремонта необходимо замерить сопротивление изоляции между токопроводящими частями и частями, к которым возможно прикосновение, а также заземленными частями. Сопротивление изоляции должно быть не менее 50 МОм. Проверяют надежность крепления аппарата на месте установки. Несколько раз включают и выключают переключатель вручную. Фиксация рукоятки в различных положениях должна быть четкой, рукоятка должна поворачиваться без приложения значительных усилий.
Источник
Основные типы и виды пакетников
Пакетники классифицируют по разным признакам:
- по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
- по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
- по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).
Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.
Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.
Галерея изображений
Фото из
Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов
Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство
Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений
Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току
Открытый пакетный выключатель
Защищенные и незащищенные пакетники
Пакетник в герметизированном корпусе
Современный стационарный пакетный выключатель
Маркировка изделий может включать такие буквенные и цифровые условные обозначения:
- «В» – выключатель;
- «П» – переключатель;
- «П» – пакетный;
- «Г» – герметичный;
- цифры 1-4 – количество полюсов;
- «Н» – направление (2, 3, 4, а также «Р» — реверс).
В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.

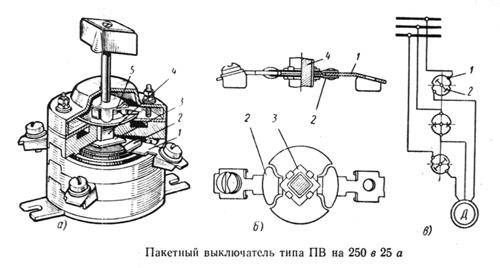

Конструкция и принцип работы
Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.
Конструкция переключателя имеет следующий вид:
Фото – конструкция переключателя
- 1 – подвижный контакт;
- 2 – диск;
- 3 – ножевые вставки в диски;
- 4 – крепежные шпильки;
- 5 – контрольная рукоятка, подключенная к пружинному механизму.
Технические характеристики пакетного выключателя:
Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;
Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;
Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;
Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;
Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;
Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);
Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);
Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.
Управление режимами происходит в следующей последовательности:
Фото – управление пакетником
После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.
Фото – выключатель на 16 ампер
Минусы пакетного выключателя
Недостатками данного прибора выступают: большая трудоемкость, доскональное производство прибора, затруднительность ремонта, завышенная цена, а также недолговечность применения.
Конструктивная особенность, влияющая на отрицательные стороны защитного устройства, является чрезвычайно натянутая пружина, проворачивающая контакты. Данный элемент выключателя при использовании периодически выходит из строя, что подразумевает ремонт или замену устройства.
Клиновые контакты, которые являются частью механизма аппарата, очень часто подвергаются обгоранию. В некоторых случаях пакетники играют роль пускового устройства. При этом случается ухудшение производительности прибора при частых срабатываниях.
Производители, опираясь на предыдущий негативный опыт применения выключателей, разрабатывают новейшие модели, которые имеют кулачковые механизмы и долгий срок службы.
Трехфазные и двухпозиционные коммутаторы модульного типа
Устройство пакетного переключателя
Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.
Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.
Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:
- при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
- в современных электросетях, оснащенных системами автоматического резервирования;
- для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
- для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
- при выборе нужного режима для отопительного оборудования и сварочных агрегатов.
Трехпозиционный пакетный переключатель
Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.
Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:
- тип коммутирующего устройства;
- номинальный ток, на который рассчитан его рабочие контакты;
- электрическая схема коммутаций (таблица переключений);
- категория защищенности от климатических воздействий.
Конструктивные особенности
Конструкция пакетного выключателя
Устроены пакетники электрические очень просто. В их состав входят следующие узлы:
- корпус изделия;
- контактная механическая группа;
- механизм переключения;
- поворотная ручка.
При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.
Разнообразие пакетных выключателей
Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.
Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).
Пакетные выключатели в распределительном щите в подъезде многоэтажного дома
Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:
- в качестве коммутаторов ввода;
- для переключения управляющих цепочек;
- как чисто распределительные коммутационные устройства;
- в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).
Выбираем отключающую способность
Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.
Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.
Отключающая способность автоматических защитных выключателей
Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.
Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.
Порядок установки устройств в щитке
Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.
Шаги, фото Описание
Шаг 1 – установка DIN рейки
Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин
На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов
Далее на рейку крепятся автоматы
Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять
Шаг 4 – подключения нуля
Установив на рейку все устройства, начинаем их запитывать
Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза.
Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)
Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата
Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль
Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями
Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат
Далее автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам, розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом.
Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.
Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.
Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.
Видео в этой статье помогут в изучении темы.
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Устройство и принцип работы
Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):
- пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
- неподвижных контактов, расположенных по кругу;
- подвижных контактов в форме ножей;
- пакета искрогасительных шайб.
Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.
Рис. 1. Устройство пакетника
Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».
Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.
Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.
Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.
На рисунке 2 показаны схемы разных типов переключателей.
Рис. 2. Схемы распространённых пакетников
Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.
Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.
Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.
Рис. 3. Внешний вид герметизированного пакетника
Принцип работы
Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.
Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.
Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.
