Печь булерьян своими руками — изготавливаем по чертежу

Как сделать подставку под печь

Среди функциональных особенностей подставки можно выделить следующие:

  • С ее помощью улучшается циркуляция воздуха в помещении.
  • Повышается удобство при растопке и закладки дров.
  • Легче будет вычищать золу в печи.
  • Повышается уровень пожарной безопасности.

К тому же подставка потребуется и в том случае, когда печь будет устанавливаться в помещении. С ее помощью проще будет сделать дымоход.

Чтобы получить подставку необходимого размера нужно измерить длину и ширину печи и к этим параметрам прибавить по 3 см. Высота подставки может быть совершенно разной.

Переходим к изготовлению подставки. На чертеже указаны размеры подставки, которая выполнена из труб и уголков.

При помощи болкарки и круга по металлу обрезаем отрезки от трубы одинаковой дины 4 штуки. Это будут ножки конструкции. Верха ножек необходимо обрезать наискось одинаково, чтобы было проще приварить перекладины к ним.

Далее обрезаем два одинаковых обрезка для горизонтальных перекладин и с двух концов также обрезаем наискось.

В качестве горизонтальных перекладин послужат обрезки из уголков.

Теперь переходим к сварке конструкции. Все детали необходимо качественно и надежно сварить между собой сваркой.

Это самый простой и распространенный способ по изготовлению подставки.

Подставка под печь готова. Теперь только осталось установить на нее печь.

Правила эксплуатации

Самодельный котёл длительного горения булерьян имеет простое устройство, но для достижения лучших результатов по отдаче КПД и долгой его службы необходимо придерживаться некоторых простых правил:

  1. Для топки используется только сухое топливо:брикеты, пеллеты, дрова, щепа и т.д.
  2. После работы печи золу не следует каждый раз убирать полностью, ее слой защищает дно от прогорания.
  3. Нельзя использовать мокрые дрова, на стенах котла и дымохода образуется налет из-за которого снижается показатель КПД.
  4. Чтобы достичь максимальных показателей КПД нужно перекрывается дроссель заслонки и дверка поддувала, чтобы усилить конвекционный процесс.

Водяная рубашка для печи Булерьян

Идеально подойдет для дома или загородного жилья печь с водяным контуром. Водяная рубашка или контур — устройство для обогрева достаточно большого помещения, при котором дополнительная тепловая энергия выделяется за счет активной циркуляции нагретой воды в теплообменных системах. Таким образом, характеристики КПД такого типа печи значительно увеличиваются.

Рассмотрим кратко устройство с водяным контуром, выполненное своими руками. Для такой конструкции корпус цилиндрической формы состоит из двух уровней. В нижнем уровне располагается топка для розжига топлива и поднятия температуры до определенного уровня. Верхний уровень служит для дожигания и древесного газа.

Основная задача — нагреть воду. Устройство оборудовано таким образом, что 10% энергии распределяется на отопление, а 90% — на нагрев воды. Нагретая вода поступает в отопительную систему помещения — в батареи, заменяя ГВС и обеспечивая комфортную температуру жилья.

Важно обеспечить герметичность контура, можно также поместить сверху конструкции металлический лист, полностью прикрыв печь. Данное устройство послужит аналогом плиты

Положительные и отрицательные стороны устройства

Бренеран — успешная конструкция, работающая на твердом топливе. Она имеет множество достоинств:

  • Корпус служит принудительным конвектором, через который проходит весь кислород помещения. При этом воздухообмен осуществляется природным образом — благодаря разным плотностям подогретого и прохладного воздуха.
  • Топить можно торфяными брикетами, поленьями, отходами бумажной и деревообрабатывающей промышленности.
  • Высокий КПД печки — он достигает 80%.
  • Чертежи этого прибора для обогрева широко распространены, и их можно найти без особого труда во всемирной паутине.
  • Материалы и оборудование для монтажа изделия достаточно просты и стоят не очень дорого. Понадобится аппарат для сварки, приспособление для изгиба труб, металлические листы и теплообменники из нержавеющей стали.
  • Достаточно прост и сам монтаж оборудования, а также принцип его работы.

https://youtube.com/watch?v=CW3h3NpJwRk

Минусы конструкции

Видимых отрицательных сторон булерьян не имеет. Эти устройства так и называют — «печи без недостатков». Но если хорошо разобраться в конструкции, то все же можно найти отрицательные моменты:

  • Сжигание в печи каменного угля может повредить устройство. Также не допускается использование легковоспламеняющихся жидкостей и газов.
  • Принцип работы основан на сгорании дров и бумаги. При этом выделяется реакционная вода, которая образуется при распаде молекул живых организмов.

Продавцы, рекламируя бренеран, говорят, что при горении дерево не образует золы, но она имеется в древесине изначально. Поэтому зольные частицы пролетают в трубу дымохода.

При разложении органики выделяются углеводородные радикалы, которые снижают КПД печки на 6%. Это небольшая цифра, но для отопительных приборов в быту радикалы достаточно опасны.

Образующаяся вода после реакции выпадает в виде конденсата. Причем это не просто загрязненная жидкость, а смесь частиц золы и свернутая в комочек тончайшая пленочка. В отстойник выпадают образовавшиеся токсины, которые имеют неприятный запах. Эту «воду» постоянно нужно куда-то выносить, ведь выливать в огород ее нельзя — иначе произойдет отравление почвы. В связи с этим не очень приятным явлением приспособление для отопления часто используют в теплицах, где грунт ежегодно должен обновляться.

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

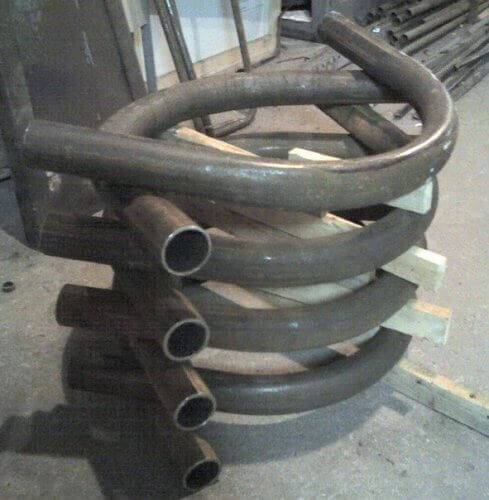

Способ укладывания изогнутых труб


Принцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Рекомендации по эксплуатированию печки

Напольное покрытие, находящееся под дверкой топки, накройте прочным металлическим листом 50*70 сантиметров.


Лист из металла

Печка работает благодаря оптимизированному процессу сгорания топлива, который в ней происходит

Поэтому при ее эксплуатации важно строго соблюдать требования к монтажу дымохода. Для стандартных моделей нужно сделать пятиметровый дымоход

Для более мощных конструкций – семиметровый дымоход.

Если во время работы печка немного дымит, вам нужно проверить тягу. Скорее всего, она недостаточная.

Ставьте печь на расстоянии 0,6 метра от материалов, которые легко загораются. Перед растопкой печи или закладыванием в нее дрова, проверьте, чтобы дымовая заслонка и регулятор были полностью открыты. Теперь можно укладывать топливо. Через двадцать минут горения конструкция перейдет в режим тления.

В топку можно бросать любое твердое топливо.


Твердое топливо

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

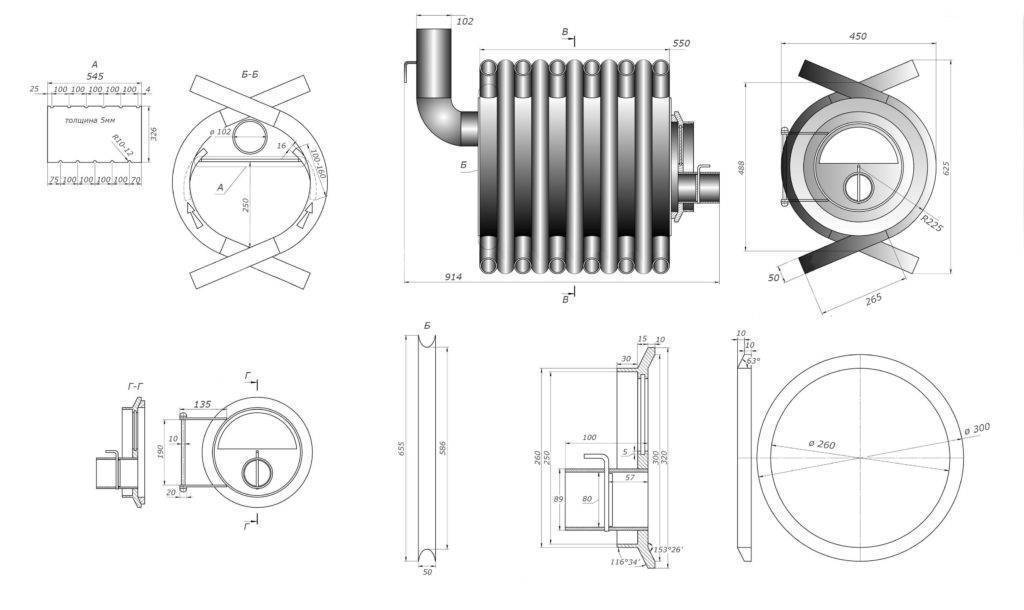

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Набор для изготовления печи

Сначала я подготовил все, что нужно для сборки булерьяна своими руками. Прежде всего, я достал из кладовой дрель с набором сверл на все случаи жизни, болгарку с дисками из комплекта, сварочный аппарат, струбцины и прочие мелочи.

Моя дрель

С материалами пришлось повозиться. Чтобы булерьян был по-настоящему надежным и качественным, я решил сделать его из жаростойкой котловой стали. Этот материал способен обеспечить по-настоящему продолжительную и надежную эксплуатацию отопительного агрегата. Найдите в личном хозяйстве или же купите в специализированном магазине упомянутый материал.

Также я использовал стальной лист толщиной 4 мм. Мне хватило листа размерами 100х200 см. Дополнительно мне понадобилось немного (40х70 см) 6-миллиметрового стального листа, около 4 метров трубы диаметром 11 см, порядка 10 м профилированной трубы размерами 57х4 мм. Помимо этого, я купил ручки, петли и запоры для обустройства дверец, подготовил куски 35-сантиметровой трубы и в целом несколько металлических заготовок на всякий случай.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Виды

Для отопления

По способу работы выделяют два вида:

  • с водяным контуром. Безупречно подходят для частных домов. Специфика работы печей заключена в нагреве жидкости (чаще это вода, реже антифриз), курсирующей по системе отопления, она и прогревает дом. 90% энергии горения уходит на нагрев жидкости и только 10% на воздух.

    Водяной булерьян

  • конвекционный тип, нагревают воздух, равномерно расходящийся с помощью воздуховодов по помещениям.

    Стандартная модель

Достоинства отопительной печи Булерьян:

  • нагрев большого объёма;
  • равномерность прогревания;
  • копоть и дым не поступают в помещение;
  • компактность размеров;
  • стремительный нагрев;
  • экономичность.

С варочной поверхностью

Для помещений жилого назначения выпускается печи с удобной модификацией – поверхностью для варки. Печь Булерьян с варочной поверхностью применяется в целях:

  • обогрев площади до 150 м2;
  • готовка и подогрев еды, кастрюля вместимостью 6 л закипает в течение 30 минут.

Для достижения результативности отопления их рекомендуется монтировать в помещениях без перегородок. Точка установки должна обеспечивать конвекцию воздуха. Подходит такой Булерьян для дачи просто идеально.

Модель с варочной поверхностью (VESUVI)

Печь Бренеран АОТ-6 тип 00

Конструктивно имеют ряд особенностей:

  • 2-х камерную структуру – в одной совершаются газогенерационные процессы, в другой производится дожигание газообразной смеси.
  • Инжекторы – в каналах конвекционных потоков монтируются дожигатели для увеличения КПД оборудования.
  • 2 режима работы. Функционируют они в виде генерации горючего газа и как обычная печь. При втором типе на варочной поверхности может готовиться еда.
  • Продуктивность – оборудование способно нагреть площадь до 150 м2. На одной загрузке печь проработает до 6 ч.
  • Рабочий принцип – применение газогенерационных процессов. В результате горения проистекает окисление топливной массы – это генерирует CO. Он попадает в камеру дожигания, что увеличивает количество получаемой тепловой энергии.
  • Нагрев происходит за счёт конвекции – воздух поступает из помещения за счёт труб, располагающихся на 2/3 в топке – это и даёт быстрый нагрев. Нагретый воздух поступает почти мгновенно.

Варочно-отопительные печи на дровах Булерьян подойдут для индивидуальных домов, в особенности при недоступности природного газа или электрической энергии.

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

  • Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
  • Листы железа толщиной 5 мм для обшивки скелета конструкции;
  • Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
  • Отрезок трубы для дымохода не менее 120 мм;
  • Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

  • Болгарка и диски по металлу;
  • Сварочный аппарат;
  • Измерительные приборы – угольник, рулетка, линейка;
  • Трубогиб – при необходимости;
  • Маркер для разметки.

Пошаговая инструкция

  1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

    Заголовки из профильных труб

  2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

    Так они свариваются между собой

  3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

    Свариваем все остальные трубы

  4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

    Навариваем листы металла

  5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Варианты изготовления

Сегодня известны два варианта изготовления печи Булерьян, основанных на том из каких материалов они исполнены: из профильных и изогнутых труб или из газового баллона. Каждый вид системы имеет свой КПД и различается по сложности реализации:

  1. Из профильной трубы. Система Булерьян из профильной трубы – это простая конструкция, обеспечивающее эффективное отопление небольших помещений: гаража, теплицы, сарая или небольшого спортзала. Несложная в изготовлении печь, может быть сделана любым сварщиком из подручных материалов.
  2. Из газового баллона. Благодаря тому, что практически в каждом частном дворе есть старый газовый баллон, данный тип печи изготавливается довольно часто. Отличное решение для дачного домика или гаража, а благодаря форме баллона, появляется возможность реализовать интересные дизайнерские идеи.

Печка Булерьян своими руками изготавливается просто, не важно какой её тип вы решили сделать самостоятельно. Выбор зависит от возможностей мастера, наличия материала и умений хозяина

Устройство и принцип работы

Эта необычная печка нашла применение во многих областях. Так, ее можно использовать не только для отопления жилых помещений, теплиц, гаражей и мастерских. В европейских странах булерьяном прогревают сауны и бани! Это довольно хороший гибрид старой-доброй буржуйки с дровяной печкой длительного горения. Работа устройства основана на принудительной конвекции. В топку ведет серия изогнутых дугой труб вверху и внизу. В нижних проемах циркулирует холодный воздух, который, проходя через топку, быстро нагревается и выходит через верхние отверстия. Таким образом происходит быстрое прогревание помещения.

Температура, которая образуется в процессе работы булерьяна, настолько высокая, что с легкостью может прогреть даже небольшой двухэтажный дом. Кроме того, есть возможность совместить печь с водяным контуром отопления, получив двойную выгоду – теплый дом и горячую воду. О водяном отоплении булерьяном мы расскажем чуть позже, а пока рассмотрим более подробно устройство печи.

Булерьян способен функционировать в двух режимах. Сначала печка быстро разогревается и равномерно распределяет тепло по комнате, а затем переходит в режим медленного сгорания. На первых порах топливо придется подкладывать весьма часто, но только чтобы как следует разогреть булерьян. Когда это случится, топку можно «кормить» всего лишь дважды в сутки.

Когда дрова полностью сгорают в топочной части, то продукты горения по конвекционным патрубкам перемещаются в отсек вторичного сгорания, где и осуществляется дожигание воздушно-газовой смеси при экстремально высокой температуре. В результате КПД устройства составляет не меньше 80%. Наглядный принцип работы булерьяна можно посмотреть в видео ниже:

Если вы вознамерились собрать булерьян своими руками, должны вас предостеречь – дело это не из простых. Помимо профессиональных навыков сварки вам потребуется масса специального оборудования и вагон терпения. Приготовьтесь к тому, что за один день такую печь не построить, и придется повозиться. Некоторые детали можно заказать в слесарной мастерской, другие – купить в готовом виде.

За основу печи была взята схема конвекционного воздушного котла или попросту калорифера. Широкая дверца топки должна быть полностью герметичной. К ней проходит поддувальный патрубок с дросселем, который регулирует мощность. Иногда рукоятку дросселя оснащают специальной температурной шкалой с ограничительным упором, чтобы печь не перегрелась. При необходимости дроссель можно перекрыть для погашения или пресечения тяги.

Для повышения эффективности и производительности булерьяна необходимо тщательно утеплить дымоход. Чаще всего для этого используют недорогую минеральную вату, укладывая ее слоем толщиной не меньше 3 мм. Также вам потребуется соорудить поддувало для поступления воздуха в топку. Также можно организовать зольник на всякий случай, однако такая печка практически не оставляет отходов. Благодаря двойной задней стенке эффективность работы усиливается. В отдельных моделях можно наблюдать двухслойный корпус.

Как работает конструкция

Котел Булерьян обогревает помещение намного быстрее по сравнению даже с усовершенствованными устройствами. Агрегат придумали в Канаде специально для лесорубов, которые нуждались в теплых помещениях. Булерьян и печь Бренеран – синонимы, еще агрегат называют буллером.

Где используют печь

Булерьян используют, чтобы отопить следующие объекты:

  • частные загородные дома, коттеджи и дачи;
  • ангары, гаражи, предприятия;
  • холлы и залы квадратурой до 300 м. кв.;
  • теплицы, парники.

Чтобы обогреть от одной печки несколько изолированных друг от друга помещений используют металлорукава, которые надеваются на края труб и гибко разводятся по комнатам. При этом для максимизации теплового эффекта рекомендуют применять вентилятор, обладающий нагнетательными свойствами.

Принципы функционирования

За основу работы инженеры техплотехники взяли печь-калорифер или трубно-конвекционный воздушный котел медленного горения.

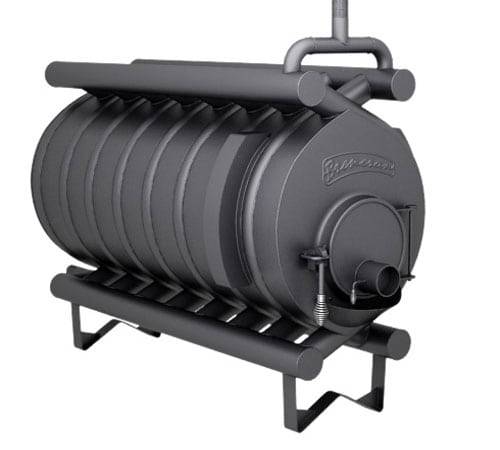

Котлы для обогрева воздушным потоком зданий

Котел Бренеран представляет собой комбинацию простейшей буржуйки с дровяной печью; схема сборки создает конвекцию принудительного типа, которая быстро нагревает воздух в помещении и плавно распространяет тепло в пространстве.

Принцип работы печи длительного горения для дома следующий: холодный воздух всасывается в агрегат снизу, а прогретые воздушные массы поднимаются вверх. Сплетенные трубы, соприкасаясь с топкой, греют находящийся внутри воздух до 150 градусов. При этом поверхность печи нагревается, в отличие от буржуйки, умеренно, не выжигая кислород.

Если купить готовый агрегат, придется потратить 200 долларов, поэтому с целью экономии хозяева изготавливают печь Булерьян своими руками

Для этого важно понимать, что устройство функционирует по газогенераторному принципу. То есть, в нижней камере печи сгорает горючее, а образованные при этом газы переходят в инжекторы, предназначенные для полного сжигания газообразных веществ

Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%.

На дверце агрегата расположен регулятор мощности, с помощью которого контролируют температуру нагретого в печи воздуха. Для этих же целей применяют и расположенный на дымовом патрубке регулятор-газификатор.

Печь длительного горения своими руками функционирует в нескольких режимах:

  • Газификация.
  • Быстрый нагрев.

Работа режимов направлена на достижение одной цели: быстрый нагрев помещения и долговременное удерживание комфортной температуры. Пространство нагревается за 20 минут. После этого в печку кладут топливо в виде древесины и переводят агрегат в газификационный режим. Делается это с помощью заслонок.

На протяжении 8-12 часов, когда работает одна закладка горючего, температура выходящего из котла воздуха равняется 50 градусам, чего хватает для поддержания тепла.

Устройство работает от твердого топлива­. Кроме древесины применяют брикеты из торфа, бумажные и деревоперерабатывающие отходы.

Срок работы печи при условии правильной сборки бесконечен, хотя производитель ограничивает его 2 годами.

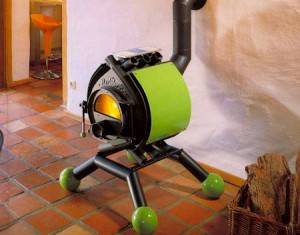

Котел в интерьере помещения

Подручные материалы в помощь

Если вам не получается сделать печь булерьян по вышеописанной схеме, то можно воспользоваться подручными материалами, которые найдутся практически в любом частном доме. Так, вам потребуется:

Емкость. Подойдет бочка размера 150×70×70 см

Обратите внимание на стенки бочки, чем толще тем лучше.
Также потребуется труба дюймовая, длиной 2 м.
Отрезок трубы в 12-15 см, Ø70 мм.
Уголок 25 мм, длиной 1 м.
Металлические листы, толщиной в 2 мм.

Итак, начинать сборку следует с того, чтобы поставить цилиндр на ножки. Далее, режете уголок на 4 одинаковые части по 250 мм. Их привариваете к основанию цилиндра. Ножки для будущей печки готовы. Что касается принципа изготовления, то он практически ничем не отличается от обычной печи булерьян. Но все же, существуют некоторые отличия, которые сводятся к следующему:

  • На верх корпуса необходимо приварить две металлические пластины, которые будут направлены углом вниз. Если общая длина корпуса ровняется 1500 мм, то пластина будет иметь длину 1000 мм.
  • Далее, сгибаете трубы под углом 45°. Их монтаж выполняется в верхнюю часть печи.
  • Что касается наружной части корпуса, то к нему следует приварить куски металла в шахматном порядке. Их выставляете по отношению к земле вертикально.
  • Всю получившуюся конструкцию необходимо обварить листом металла. Таким образом, вся она будет заключена в короб. Останется доступным только окошко для топки.
  • В задней нижней части прорезаете отверстия размером 10×10 см, а в передней верхней части 20×20 см. По соотношению друг к другу они должны быть по диагонали.

Такая конструкция имеет ряд недостатков, даже притом, что КПД составляет более 75%. В чем они выражаются? Например, для изготовления печи своими силами потребуется большие трудозатраты. Также размер печи будет значительно превышать заводские стандарты, а большое количество используемого металла утяжеляет всю конструкцию. Отталкиваясь от этого, возникает вопрос, есть ли смысл делать ее самостоятельно?

Где применяются печи этой конструкции

Чаще всего подобные устройства используются для обогрева теплиц, поскольку они являются безопасным и весьма экономным видом отопления. В ряде источников встречается информация о том, что в Европе такие печи используются в банях и парилках.

Чтобы убедиться в абсурдности указанной версии, достаточно рассмотреть вариант попытки использования таких печей для сушки заготовленной древесины. Будучи установленным в специальной камере, устройство «Булерьян» быстро прогрело пространство, затем температура начала снижаться. Печь работала в штатном режиме, однако повышения температуры до требуемых значений добиться не удалось.

Причина кроется в конструкции самой печи и принципе ее работы. Смесь газов в устройстве прогревается и движется отлично. Однако выделяющаяся при сушке влага приводит к повышению влажности всего воздуха в помещении, что увеличивает его удельный вес. В результате он в меньших объемах поступает в приемные трубки печи. Циркуляция смеси газов значительно замедляется.

Попытка использовать брикетированный торф, обеспечивающий при горении более высокие температуры, и принудительную вентиляцию воздуха в помещении посредством применения мощного вентилятора позволила несколько повысить температурные показатели, однако необходимого значения получить не удалось. Печь «Булерьян» замечательно отдает тепло, но для прогрева водяных паров она не подходит.

Если вы планируете приобрести подобный отопительный прибор для использования в бане, уточните у продавца адрес парилки, в которой он уже применяется. Посетите это место и поговорите с владельцем. Если +50 °C для бани (максимальное значение, которое способна обеспечить подобная конструкция) вас устраивает, можете смело покупать устройство.

Такие печи для теплиц незаменимы. Они прекрасно работают на любых дровах или опилках (если рядом имеется пилорама). В таком тандеме деревообрабатывающий станок можно перевести на безотходную технологию.

Узнайте какие еще бывают печи длительного горения с камерой догорания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
