Печь на отработанном масле своими руками - чертежи, видео инструкция!

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Устройство теплообменника

Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Как сделать печь своими руками

Изготовление печи на отработке возможно самостоятельно, для чего потребуется сделать чертеж. Взять его можно из интернета или создать лично с нуля.

Чертежи и схемы

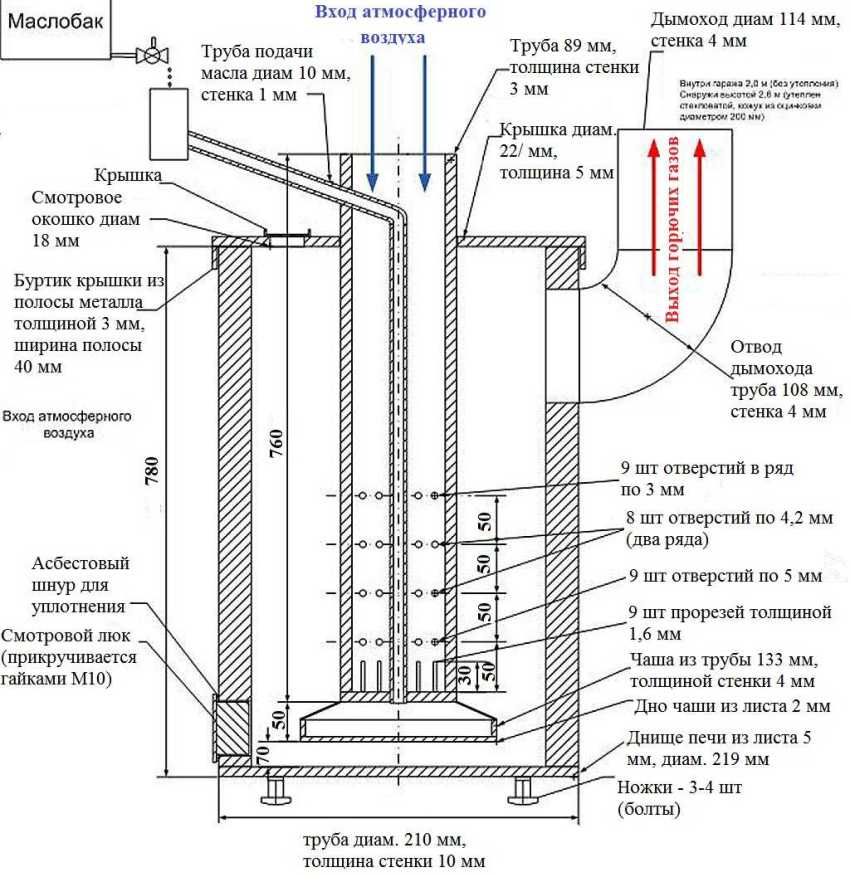

При самостоятельном создании печи на отработанном масле, воспользуемся следующими проверенными чертежами и схемами:

Или можно взять одним из представленных ниже:

Необходимые инструменты

При строительстве печи на отработанном масле своими руками потребуются следующие инструменты:

болгарка;
дрель;
рулетка;
сварочный аппарат;
шлифовальный круг.

Дополнительно потребуется растворитель и краска, которой будет покрыта построенная печь на отработанном масле своими руками.

Этапы монтажа

Сама процедура создания печи заключена в следующих этапах:

Подготовка заготовок согласно чертежу. Места среза обрабатываются, чтобы убрать заусенцы.
Соединение деталей нижнего бака. Для изготовления дна используется листовой металл, который приваривается к корпусу, в качестве чего используется труба, при помощи уголков или обрезков от трубы.

Сверлятся отверстия в верхнем отрезке трубы (минимум 10 сантиметровой).
Крышки нижнего банка соединяются при помощи сварки.
Устанавливается заслонка, перекрывающая подачу кислорода в нижний бак. Для крепления используется простая заклепка.

Соединяются детали верхнего бака.
Приваривается труба с просверленными отверстиями к крышке верхней камеры. Также устанавливается перегородка, которая предотвратит выход пламени за пределы печи и увеличит эффективность нагрева.
Крышка с дымоотводящей трубой приваривается к верхней камере.
Для увеличения жесткости к верхней камере приваривается перфорированная труба. Для аналогичного результата могут быть добавлены стяжки между крышкой нижнего бака и камерой сверху.
Верхняя часть печи надевается на нижний бак.
Зачищаются все сварные швы, удаляется ржавчина.
Очищенная построенная печка покрывается кремнийорганической краской. Она позволит увеличить эксплуатационный срок.
Присоединение печи к дымоходу, высота которого должна превышать четыре метра для улучшения тяги.

При необходимости подключения водяного контура к печи необходимо подсоединить его к верхней камере. Подсоединение напрямую не является безопасным вариантом. Чтобы исключить вероятность выплеска нагретого масла, рекомендуется использовать отдельный бак.

Специальный бак изготавливается любой формы, но обязательно должен соответствовать одному нюансу – прилегать к верхней камере, иначе часть тепла будет расходоваться впустую. Банк должен быть оборудован двумя штуцерами: для нагретой воды (сверху) и для остывшей обратки (снизу). На выходе из бака должны иметься приборы для отслеживания температуры и давления.
