Пиролизный котел своими руками: инструкция и чертежи

Пошаговая инструкция

Процесс изготовление котла не представляет особенных трудностей, достаточно следовать предложенным рекомендациям.

Приступаем к изготовлению корпуса:

  1. Две трубы (500 и 400 мм), вложенные одна в другую, при помощи кольца свариваются между собой;
  2. Круглой заглушкой диаметра 450 мм завариваем дно малой трубы. В результате получилась «бочка» диаметром 450 мм с приваренной водонагревательной рубашкой;
  3. У основания бочки делаем прямоугольное отверстие размером 150 на 100 мм. Это будет дверца для зольника. Привариваем петли и устанавливаем дверцы, при этом не забываем вварить контейнер для сбора золы.
  1. Для подачи (загрузки) топлива в верхней части конструкции вырезаем прямоугольное отверстие. Размер выбираем произвольный. Главное условие: удобство при закладке дров. Для снижения теплопотерь дверцу топки делаем двойную, состоящую из двух металлических листов с вложением вовнутрь асбестового материала. Места прилегания дверцы также обкладываются жароизоляционным материалом.
  2. В верхнюю часть конструкции ввариваем выпускной патрубок. Он будет выводить в дымоход отработанные газы.
  3. Вварив патрубки, внизу и вверху водяного контура, мы имеем точки подключения котла к системе отопления дома.

Возьмите на заметку: обратите внимание на качество и герметичность швов. Устранение брака будет затруднено или вообще невозможным без демонтажа оборудования.

Изготовление и установка воздушного распределителя:

Изготовление и установка воздушного распределителя:

  1. Из листового металла вырезаем круг, по диаметру несколько меньше внутреннего размера котла. В центре высверливаем отверстие, соответствующее диаметру самой малой заготовленной трубе (60 мм). Это будет воздухораспределитель.
  2. В отверстие вставляется труба;
  3. К внутренней плоскости диска привариваются пластины, имитирующие турбину.

Другой вариант воздухораспределителя

  1. Для удобства работы с распределителем, на его корпус сверху приваривается удобная петля. Одновременно изготавливается заслонка, которая будет регулировать подачу воздуха в топку.
  2. Для крепления воздухораспределителя к котлу вырезается ещё один круг диаметром равным внешнему контуру. В нём также сверлится отверстие, подходящее по размеру для малой трубы. Нижний диск – вставляется во внутреннюю окружность, а верхний (больший по диаметру), после продевания его через трубу, накладывается на внешнее кольцо. В завершение круг приваривается к котлу и используется как верхняя крышка.

Здесь рассмотрен самый простой способ изготовления твердотопливного котла. Умельцы усложняют и модернизируют конструкцию, применяя систему автоматики и принудительного нагнетания воздуха.

Принцип работы и устройство

Традиционно в твердотопливных котлах, как в печах и каминах использовалось активное горение дров или угля. За счет контролируемой подачи воздуха можно было добиться максимальной теплоотдачи и хорошего прогорания топлива. Однако активное горение слишком быстро задействует весь объем топлива, заложенного в топку, от чего постоянно приходится пополнять его количество.

В твердотопливных котлах длительного горения основная идея заключается в замедлении процесса горения топлива. Если горит только одна часть закладки, то общий объем будет израсходован за гораздо больший промежуток времени.

В качестве примера достаточно вспомнить, как долго горит спичка, поднятая пламенем вверх, и как она быстро вспыхивает и сгорает с пламенем, опущенным вниз, обжигая при этом пальцы. С дровами и углем такой принцип тоже применим.

Необходимо ограничить область горения в одном месте закладки и поддерживать его на минимальном необходимом уровне, не допуская возгорания всего объема.

Котлы длительного горения оборудуются объемной камерой сгорания в несколько раз больше чем у обычных конструкций. Дрова или уголь заполняются до верха камеры, оставляя лишь небольшой промежуток. Розжиг осуществляется с верхней части закладки.

Камера изолирована в нижней части, приток воздуха осуществляется только сверху, если котел с верхним горением. После розжига топлива весь кислород из камеры выгорает и фактически дрова, расположенные ниже области горения, консервируются.

Подача воздуха контролируется и строго ограничивается. В итоге дрова либо тлеют, либо горят только в верхней части камеры.

Для подачи воздуха используется специальный нагнетающий вентилятор, устанавливаемый вместо стандартного шибера или в отдельном посадочном месте. Только лишь управляя вентилятором, полностью контролируется процесс горения котла и подготовка теплоносителя, что существенно упрощает автоматизацию работы твердотопливных котлов.

По способу локализации области горения различают котлы:

  • с верхним горением;
  • с нижним горением (пиролизные).

Есть принципиальная разница между этими двумя способами. Котлы длительного горения по определению с верхним горением, что обеспечивает, чтобы основной объем закладки не прогревался. Котлы с нижним горением являются пиролизными. Хоть и выделяются в отельную группу, но так же являются устройствами длительного горения.

При нагреве дров свыше 300оС без активного горения начинается разложение древесины на золу и пиролизный газ, сжигая которые можно получить больше тепловой энергии, чем при обычном активном горении, но с меньшей мощностью.

Активное горение дает значительно больший выход тепла в единицу времени, чем верхнее или нижнее горение того же объема топлива. Для получения требуемой мощности в котлах длительного горения необходимо увеличить область слабого горения, увеличить количество топлива закладываемого в топку.

Из этого вытекает два основных преимущества котлов длительного горения:

  • Постепенное сгорание топлива проще контролировать и закладки хватает на большее время, притом разница на порядок.
  • Есть возможность автоматически контролировать и регулировать тепловую мощность котла при постепенном расходе топлива.

Принцип действия пиролизного котла

В пиролизных котлах дополнительно оборудуется камера для сжигания выделяемого газа. Подача воздуха осуществляется раздельно от основной камеры с закладкой, потому там можно поддерживать активное горение с большим выходом тепла в единицу времени.

Котлы длительного горения с верхним горением чаще не оборудуются колосниками, так как нет нужды подавать воздух снизу, а золу проще удалять с помощью выдвигающегося цельного поддона, притом делать этого надо практически раз в несколько недель, а то и в месяц.

Оборудуются колосниками только комбинированные котлы и пиролизные, в которых помимо длительного горения можно настроить обычный классический режим работы с полным и равномерным прогоранием закладки.

Пиролизная печь в качестве доступного аналога кирпичной конструкции

Первое, что нужно знать тем, кто решил создать данный источник тепла, это обязательное наличие прочного и надежного фундамента. Его создание лучше всего доверить профессионалам своего дела, которые имеют необходимый опыт и навыки. Данные услуги специалистов, разумеется, стоит не мало, ведь это весьма кропотливая и непростая задача

Но, в том случае, если вы не располагаете крупной суммой, обратите свое внимание на неплохой аналог – пиролизные печи. За их создание вы можете взяться самостоятельно, для этого понадобятся только расходные материалы, а также соответствующие чертежи и схемы

Сегодня конструкции из кирпича своими руками достаточно востребованы в загородном и дачном домостроении, особенно в тех регионах, где не были проведены центральные газовые магистрали и не введены в эксплуатацию отопительные системы. Стоит отметить, что существует возможность создать печь из кирпича, которая будет функционировать, реализуя принцип пиролиза, но при этом не будет нуждаться в надежном фундаменте. Такое оборудование пригодно для ежедневной эксплуатации и при этом сможет прослужить вам достаточно долго. Все что будет требоваться от вас – подбрасывать топливо по мере необходимости.

Что понадобится для изготовления котла?

Для изготовления конструктивно сложного устройства понадобится наличие широкого набора инструментов, расходных материалов и документации в соответствии со следующим перечнем:

  • чертёж или схема пиролизного котла с точным указанием размеров прибора;
  • электросварочный аппарат с электродами;
  • шлифовальная машинка;
  • турбинка с отрезными кругами по металлу.

Из расходных материалов нужно позаботиться о наличии следующих комплектующих:

  • толстостенная 3 мм труба 1300 мм длины и 500 мм диаметра;
  • полутораметровая труба 450 мм в диметре и стенками 3 мм толщины;
  • трубка 1200 мм длиной и 60 мм в диаметре;
  • кольца диаметром 500 мм 2 штуки;
  • листовой металл или готовая загрузочная дверца и люк для зольника;
  • четыре металлические петли и две ручки;
  • стальная задвижка;
  • швеллер или уголок для крыльчатки и ножек;
  • асбестовый материал для утепления дверок, что позволит в значительной мере снизить потери тепловой энергии;
  • шнур из асбеста для уплотнения зольниковой и топочной дверок.

Изготовление пиролизных котлов – процесс достаточно сложный и не всегда оправдывает себя. Полученное изделие прекрасно подходит для обогрева подсобных помещений, но в целях безопасности в жилом доме целесообразно использовать заводские обогревательные системы, такие как котёл Холмова.

Материалы и инструменты

Для начала рассчитываем бюджет, материалы для монтажа и необходимое оборудование для данного вида отопления.

Наконец, переходим к ответу на вопрос как сделать пиролизный котел для отопления своими руками.

Необходимый инструмент:

  1. Машинка для шлифовки углов;
  2. Аппарат инверторной сварки, работающий на постоянном электрическом токе;
  3. Дрель электрическая;
  4. Лобзик либо аппарат для плазменной резки (второе предпочтительнее).

Необходимые материалы:

  • огнестойкое покрытие пола и потолка, чтоб обеспечить сохранность от воздействия тепла;
  • стальные листы в количестве трех штук, размером 1,25 м*2,50 м, толщиной в четыре миллиметра.
  • стальные листы с примесью цинка – 2 шт.

Для экономии можно внутренние элементы сделать из листа толщиной в 5 мм, а внешние в 4 мм.

Еще вам понадобятся: три трубы (D – диаметр, F – толщина, L – длина):

  • D -57 мм, F – 3,5 мм, L — 8 м;
  • D – 159 мм, F — 4,5 мм, L — 0,5 м;
  • D – 32 мм, F — 3,2 мм, L – 1 м.

Десять огнеупорных кирпичей (шамоты).

Две трубы квадратной формы:

  • 60*30, F — 2мм, L – 1,5 метра;
  • 80*40, F — 2 мм, L — 1 метр.
  1. Электроды десять кг (пять пачек);
  2. 10 кружочков D — 230 мм;
  3. Вентилятор (дутьевой);
  4. Датчик температур;
  5. Болты стальные;
  6. Шнур термо-керамический;
  7. 2 ручки для дверец;
  8. источник бесперебойного питания.

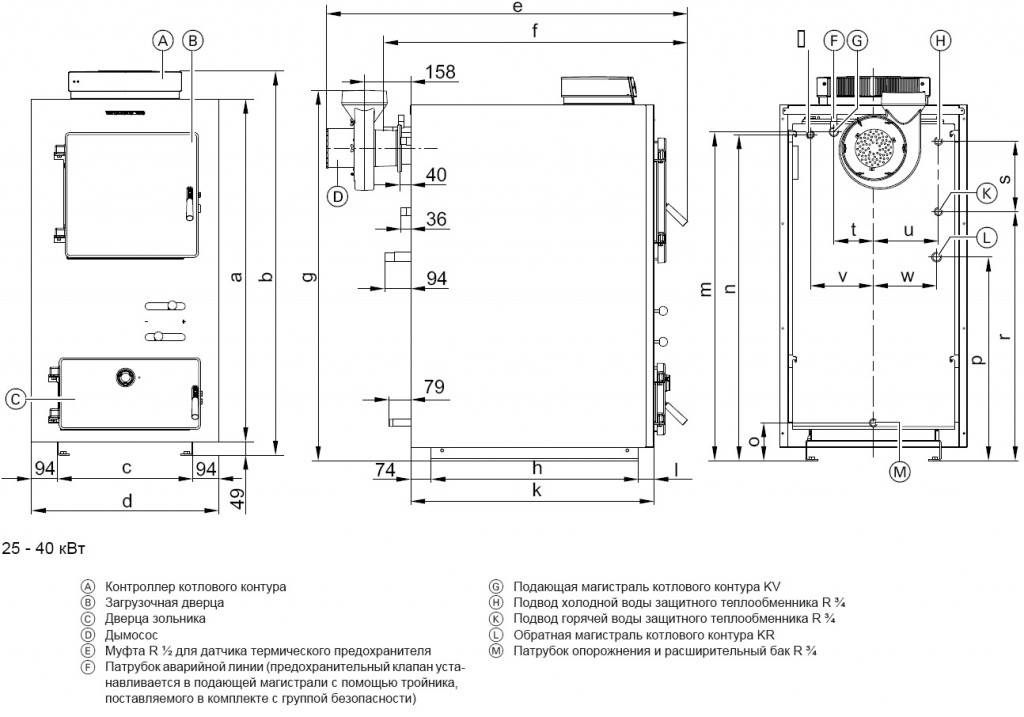

Чертеж пиролизного котла

Стационарная установка для пиролиза

Оборудование пиролизного типа для переработки твердых отходов представляет собой блочную конструкцию с расположенной в центре достаточно объемной камерой. Верхняя часть устройства имеет загрузочные отверстия, через которые поступает сырье, требуемое утилизации.

В систему входят насосы различной мощности. Установка также оснащена:

  • конденсаторами
  • вентиляторами, над которым закреплены дроссельные заслонки
  • отсеками для воды
  • реактором
  • загрузочным блоком
  • модулями выгрузки
  • швельшахтами
  • газоанализаторами
  • подогревающими воздух приспособлениями
  • дымососами

Реактор устройства имеет герметичную загрузочную дверку. Она может быть прямоугольной или круглой формы. Последний вариант считается более удобным в использовании. Диаметр проема соответствует размеру реактора – от 2,2 до 2,8 метров. Количество сопел в устройстве зависит от модели пиролизного агрегата.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

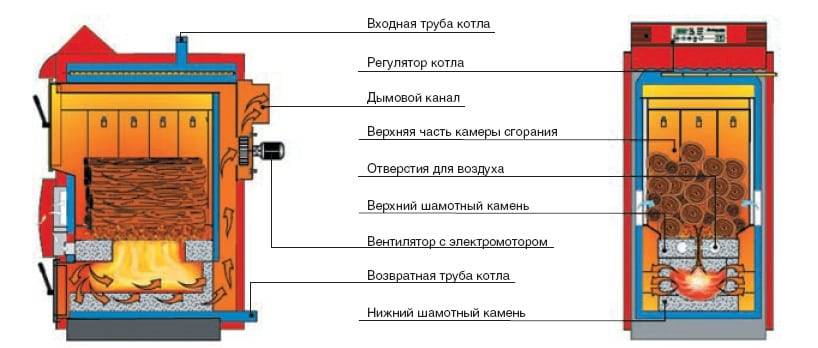

Подробный разбор схемы

Согласно представленной выше схеме, наш пиролизный котел, собираемый своими руками, будет состоять из следующих частей:

Не считая вентилятора, подобный контроллер – единственная электронная вещь во всем агрегате. Экономить на ней категорически не рекомендуется.

  • Электронный контроллер, управляющий вентилятором для котла;
  • Дверца для загрузки дров (можно сделать самому или приобрести готовую);
  • Дверца зольника;
  • Дутьевой вентилятор (приобретается в магазине, создает тягу и вытягивает продукты пиролиза в камеру дожигания).

Из элементов управления – непосредственно контроллер и ручки для открывания/закрывания дверок.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

  • дрова;
  • торф в брикетах;
  • антрацит;
  • древесные гранулы и брикеты;
  • бурый уголь;
  • кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.

Чем топить котелЧем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова

Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.

Котел пиролизный

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

  1. Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
  2. Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
  3. Металлические дверцы топки и зольника усиливают уголком.
  4. Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
  5. В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Нюансы изготовления

Из вышеописанного становится понятно, что внутри будущего самодельного котла будет происходить много сложных химических процессов и от того, насколько правильно они осуществляются, зависит эффективность, а также безопасность работы агрегата. Поэтому, если был сделан выбор в пользу отработки схемы и сборки самодельного агрегата, к этому процессу нужно отнестись с большой ответственностью.

Ситуацию осложняет то, что открытые источники имеют не много чертежей, а также детальных фото конструкций котлов. Большинство из них являются общими и не имеют пошаговых инструкций, а также деталей.

Решить эту ситуацию можно двумя вариантами:

  1. Купить чертежи с пошаговой инструкцией сборки у производителей или людей, которые имеют хороший опыт в проектировании, изготовлении и отработке газогенерирующих котлов.
  2. Самому взяться за книги и моделирующие программы, чтобы разработать проект и чертежи пиролизного котла.

При проектировании, отработке пошаговой инструкции, а также изготовлении нужно брать в расчет такие особенности:

  1. Материал, из которого будут изготавливаться камеры газификации, сжигания и догорания газа, должен быть сталью с жаростойкой футеровкой. Причина этого — 1000 °С внутри камеры сгорания. Если же использовать стандартную листовую сталь, то она прогорит за два-три сезона. Согласно многим видео чаще всего прогорает под камеры сгорания и догорания.
  2. Лучше сделать водный теплообменник. Хотя он сложнее, поскольку требует изготовления двух емкостей, которые соединяются системой труб, он является более надежным и служит дольше. Что касается огнетрубного теплообменника, то он служит меньше, ведь трубы должны быть нагретыми до температуры больше 600 °С. Такой нагрев приводит к быстрому перегоранию. Люди делают выбор таких теплообменников потому, что изготавливать их проще, ведь они представляют собой одну водяную емкость с небольшим количеством размещенных внутри нее вертикальных трубок.
  3. Теплообменник размещают только в задней камере. Его не стоит ставить в камерах, где сгорает топливо. Это потому, что он будет впитывать тепло, чем нарушит процессы пиролиза и сгорания газов. КПД станет меньше.
  4. Камеры стоит делать круглыми или округлыми. Если схема пиролизного котла будет включать прямоугольные емкости, то КПД будет меньше, ведь та часть тепла, которая расходится по углам, просто исчезнет, не дав никакой пользы. Более того, такая утечка снизит температуру во всех камерах и нарушит процессы, которые в них происходят. Идеальными камерами являются круглые. Они выглядят, как поставленная на сторону бочка.
  5. Сопла также нужно делать округлыми. Идеально, чтобы они имели форму круга. Однако такие отверстия быстро загрязняются пеплом и их нужно очищать. Последний процесс вредит футеровке. Поэтому стоит делать выбор в пользу сопла с видом щели, которая проходит через всю длину дна. КПД из-за такого решения падает не очень сильно — до 3%.

Достоинства и преимущества самоделки

Прежде чем мы рассмотрим, как сделать пиролизный котел своими руками, следует рассмотреть плюсы и минусы конструкции. Нельзя сказать, что самоделки чем-то плохи, но и до идеалов им далековато. Но в целом они имеют полное право на существование. Для начала рассмотрим их положительные черты:

  • Низкая себестоимость – нужно приобрести железо и трубы, а инструмент у работящего человека есть всегда. При наличии халявного железа можно собрать пиролизный котел своими руками почти бесплатно, потратившись на сварочные электроды и отрезные круги для болгарки;
  • Экономия на топливе – если агрегат будет собран правильно, он будет давать солидное количество тепла, эффективно разлагая древесину на кокс, уголь, золу и горючие газы;
  • Возможность регулировки интенсивности горения и температуры в отопительном контуре – для этого придется приобрести управляющую электронику;
  • Эффективный обогрев домов большой площади – ничто не мешает изготовить своими руками пиролизный котел довольно высокой мощности, до 25-35 кВт. Такая мощность позволит обогреть площадь до 200-300 кв. м.

Есть и недостатки:

Чистка котла от продуктов горения – процесс несложный, но рутинный и требующий постоянного внимания.

  • Трудно добиться того КПД, что присущ пиролизным котлам заводского производства. Но если тщательно следовать схеме изготовления и не допускать вольностей, получится отличный эффективный агрегат;
  • Сложность расчетов – многие люди изготавливают самодельные пиролизные котлы на дровах длительного горения по собственным схемам. Но для этого нужны определенные знания, которые есть не у всех;
  • Внушительные размеры оборудования – агрегат мощностью 25-30 кВт получается весьма солидным и тяжелым;
  • Для установки оборудования необходимо отдельное помещение – учитывая громоздкость, можно смонтировать его в подвале дома.

Недостатки не самые страшные, поэтому с ними можно мириться.

Самым главным недостатком является несколько страшноватый вид пиролизного котла, собранного своими руками. Поэтому мы советуем вам проявить аккуратность, чтобы аппарат получился более симпатичным. В заключение всего вы сможете окрасить его огнеупорной краской.

Нюансы, которые нужно знать

Как мы уже сказали, создание такой печи – процесс достаточно простой, но, требующий определенных познаний. Так как данная конструкция относится к обогревательному оборудованию, то будьте готовы к тому, что во время выполнения работ вам придется работать с повышенными температурами и учитывать многие особенности герметизации, что выполнить самостоятельно практически невозможно. Но учитывая советы, которые были упомянуты в данной статье, вам непременно удастся сделать действительно долговечные пиролизные печи.

Если вы желаете усилить тепловой эффект, то обустройте уже завершенную конструкцию дополнительной стенкой из шамотного и огнеупорного кирпича. Создание котла возможно даже с минимальными умениями в работе по свариванию металла. Учитывайте тот факт, что создание пиролизной печки – это не только процесс кирпичной кладки, но и монтаж камеры котла, которую по праву можно назвать основным конструкционным элементом.
Самым правильным решением будет покупка уже собранного котла, который будет необходимо лишь обложить кирпичом

Принцип работы

Хотя различные модификации пиролизных устройств отопления могут сильно отличаться по строению, принцип работы пиролизного котла любого вида является одинаковым. Он осуществляется по такой схеме:

  1. В камере газификации зажигают дрова. Когда температура поднимается до нужного уровня, подача воздуха сильно уменьшается. Топливо начинает тлеть.
  2. Воздух подается только в таком количестве, чтобы дрова тлели. При этом температура достигает 200-800 °С.
  3. Во время тления топливо разлагается, и из него высвобождаются различные газы, а также образуется кокс.
  4. Пиролизные газы движутся в камеру сгорания.
  5. В эту же камеру подается вторичный воздух. Он смешивается с газами, которые начинают гореть.
  6. Фактически все газы сгорают. Не горят только те, которые начали реагировать с частицами свободного углерода. Результатом этого взаимодействия является образование угарного газа и окиси азота. Такая реакция сопровождается поглощением некоторой части тепла.
  7. Образованные частицы движутся в камеру догорания и окисляются там. Во время окисления впитанное ими тепло отдается обратно.
  8. Дымовые газы движутся в теплообменную камеру, проходят через теплообменник и выходят через дымовую трубу.
  9. Все это время температура внутри камеры сгорания контролируется автоматикой. Температура должна быть постоянно высокой, иначе пиролизные газы не сгорят.

Согласно многим видео о пиролизных агрегатах и их подключении  все их типы имеют три общих рабочих режима:

  1. Режим розжига. Во время него открывается заслонка прямого хода (находится вверху перегородки между газогенерирующей и теплообменной камерами), и все газы, пройдя через заднюю камеру, выводятся через дымоход.
  2. Рабочий режим. Вышеупомянутая задвижка является закрытой, в топку подается ограниченное количество воздуха, происходит пиролиз.
  3. Режим загрузки дров. Заслонка прямого хода является открытой, часть пиролизного газа выходит из нее, а часть попадает в камеру сгорания. Пиролиз продолжается.

Технология изготовления котла

Котел сваривается из материалов, заготовленных на предыдущем этапе, технология включает в себя следующие операции:

  • монтаж корпуса: из листа вырезаются заготовки, создается сложная трехмерная конструкция с подводом воздуха в котел внизу боковых стенок;
  • сборка теплообменника: позади топки на котел устанавливается теплообменник;
  • установка дымохода: высота трубы зависит от характеристик.

Готовые котлы можно устанавливать в бойлерных. Пиролизные котлы нельзя эксплуатировать в жилых помещениях, так как это опасно для здоровья, чревато штрафами. При монтаже должны соблюдаться стандартные требования:

  • наличие вентканала от 100 см2: пиролизный котел невозможно эксплуатировать без притока свежего воздуха;
  • расстояния до предметов, стен не меньше 0,2 м (в соответствии с требованиям к отопительным приборам);
  • металлический/асбестовый лист перед топкой позволяет избежать возгорания покрытий пола при выпадении углей в момент загрузки;
  • бетонное основание: ввиду значительных габаритов, массы требуется фундамент, не связанный с основанием эксплуатируемого здания.

https://1popechi.ru/youtu.be/1apSX5VCRC0

Собрав и установив котел своими руками, необходимо утеплить дымоход (базальтовая вата внутри фольги). Это обеспечит отсутствие конденсата, снижающего мощность прибора, образование сажи на стенках. Приборы этого типа имеют сложный запуск — первоначально топочная камера прогревается щепой, затем зажигается основной факел.

Подходящие отходы для переработки

Преимущество пиролизных установок в том, что они пригодны для безопасной утилизации широкого спектра материалов, включая трудноразлагаемые вещества.

  • ТБО: бумага, пластмасса, стекло, кости и т.д;
  • отходы деревообработки: щепки и опилки;
  • пластик и полимерсодержащие отходы (бутылки, полиэтиленовые пакеты);
  • иловые слои, образующиеся в коллекторах и канализациях;
  • сланец и торф;
  • автомобильные покрышки, резиновые отходы;
  • отходы аграрно-промышленного комплекса;
  • сельскохозяйственные отходы (шелуха зёрен, скорлупа орехов и т.п.);
  • отходы медицинских учреждений
  • нефтешламы;
  • растительные отходы, включая водоросли.

Что такое пиролизный котел

Рассмотрим, что такое пиролизный котел отопления. Прежде всего, это отопительный прибор, который применим внутри помещений.

Охарактеризовать его можно так:

  • небольшая стоимость;
  • удобство в эксплуатации (сырье кладется гораздо реже);
  • возможность самостоятельной сборки;
  • простота управления.

Твердотопливые котлы отопления, изготовленные на заводах, представляют собой печь, изготовленную из чугуна, оснащенную вентилятором, насосами, емкостями для воды, пульта автоматического управления, заслонками и отверстиями для топлива, помещения для дров, емкости для отбросов.

Пиролизный котел заводского производства

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.


Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
