Облицовка сайдингом
Рисунок 5. Отделка фасада дома при помощи сайдинга.
Сегодня часто можно увидеть новый способ облицовки фасада дома под кирпич, отделка которого делается цокольным сайдингом. Монтировать его очень просто. Производятся панели для цоколя из поливинилхлорида, с добавлением стабилизаторов и закрепителя цвета.
Защитное напыление сохраняет поверхность от ультрафиолетового воздействия. Сайдинговый цоколь выглядит, как натуральный кирпич, но устойчив к влажности и имеет длительный срок эксплуатации.
Виниловый сайдинг
Сегодня часто можно увидеть новый способ облицовки фасада дома под кирпич, отделка которого делается цокольным сайдингом. Монтировать его очень просто. Производятся панели для цоколя из поливинилхлорида, с добавлением стабилизаторов и закрепителя цвета.
Защитное напыление сохраняет поверхность от ультрафиолетового воздействия. Сайдинговый цоколь выглядит, как натуральный кирпич, но устойчив к влажности и имеет длительный срок эксплуатации.
Виниловый сайдинг
Виниловый сайдинг – это панели из ПВХ, имеющие замок-защелку и перфорированную кромку для крепления. Этот материал является наиболее востребованным для отделки фасадов.
Сайдинг из винила отличается следующими технологическими особенностями:
- устойчивостью к повреждениям;
- устойчивостью к ультрафиолету;
- влагостойкостью;
- шумовым поглощением;
- хорошим теплосбережением.
Красивые виниловые фасадные панели под кирпич придадут даже старому зданию презентабельный внешний вид.
Сайдинг из металла
Особенностью металлосайдинга является его использование в агрессивной среде.
Материал не горит, им можно воспользоваться для промышленных зданий с повышенной пожарной опасностью.
Металлическое полимерное покрытие не боится ультрафиолета и высокой влажности. Изделия из металла можно устанавливать на фасадах производственных или административных зданий.
Цементный сайдинг
Цементный вид сайдинга является новинкой строительного рынка. Изготавливается материал из специального цемента с добавлением целлюлозного волокна. Загрунтованную поверхность сайдинга можно покрывать любым цветом.
Верхний облицовочный слой панели может имитировать кирпич или камень. Характерными для данного материала являются огнестойкость и высокая прочность.
Рисунок 6. Цементный сайдинг.
Плюс: модные дизайнерские решения
Благодаря особенной конструкции у вентилируемого фасада есть ещё один большой плюс — возможность использования интересных видов облицовки. Это композитные материалы, искусственный и натуральный камень, металлокассеты и евровагонка, разнообразные имитации бруса и другие сложные и эффектные варианты. Выбор столь широк, что позволяет реализовать проект международного уровня, например в стиле лофт, шале и других.
— Варианты дизайна вентилируемого фасада разнообразны. Вы можете сделать его в экостиле с применением деревянных панелей, использовать для отделки натуральный камень или керамогранит и другие экологичные материалы
Однако чтобы решение было действительно экологичным, важно выбирать только сертифицированные материалы и строго соблюдать технологию монтажа
Достоинства сайдинговой облицовки
Итак, скажем несколько слов о том, что же такое сайдинг. Это навесной материал, предназначенный для отделки наружных стен по системе вентилируемых фасадов. Его ещё называют цокольным сайдингом, так как изначально эти панели были предназначены для отделки фундаментов.
Итак:
Людям настолько пришёлся по душе внешний вид такой облицовки, а так же удобство её монтажа своими руками, что она быстро «переместилась» с цоколя на стены, и сильно потеснила привычные всем длинномерные сайдинговые панели. В отличие от них, цокольный вариант имеет более компактные размеры.
Фасадный сайдинг «под кирпич»
Длина такой панели составляет максимум 1,25м; высота варьируется в пределах 0,45-0,75м, что соразмерно стандартной высоте фундаментных стен. Сайдинг изготавливают из самого разного сырья: металла, фибробетона, всевозможных полимеров, композитной древесины – от чего и зависит его цена.
Заметим, что фасад «под кирпич» — это не единственный вариант стилизации таких панелей. Они могут так же имитировать различные породы камня и дерева, декоративную штукатурку, черепицу, щепу.
Разнообразие фактур и расцветок, позволяет, путём их сочетания, осуществлять фасадный дизайн, один из вариантов которого мы и видим на фото снизу. Причём, комбинируют не только цокольные панели разного вида, но и модульные варианты с длинномерами.

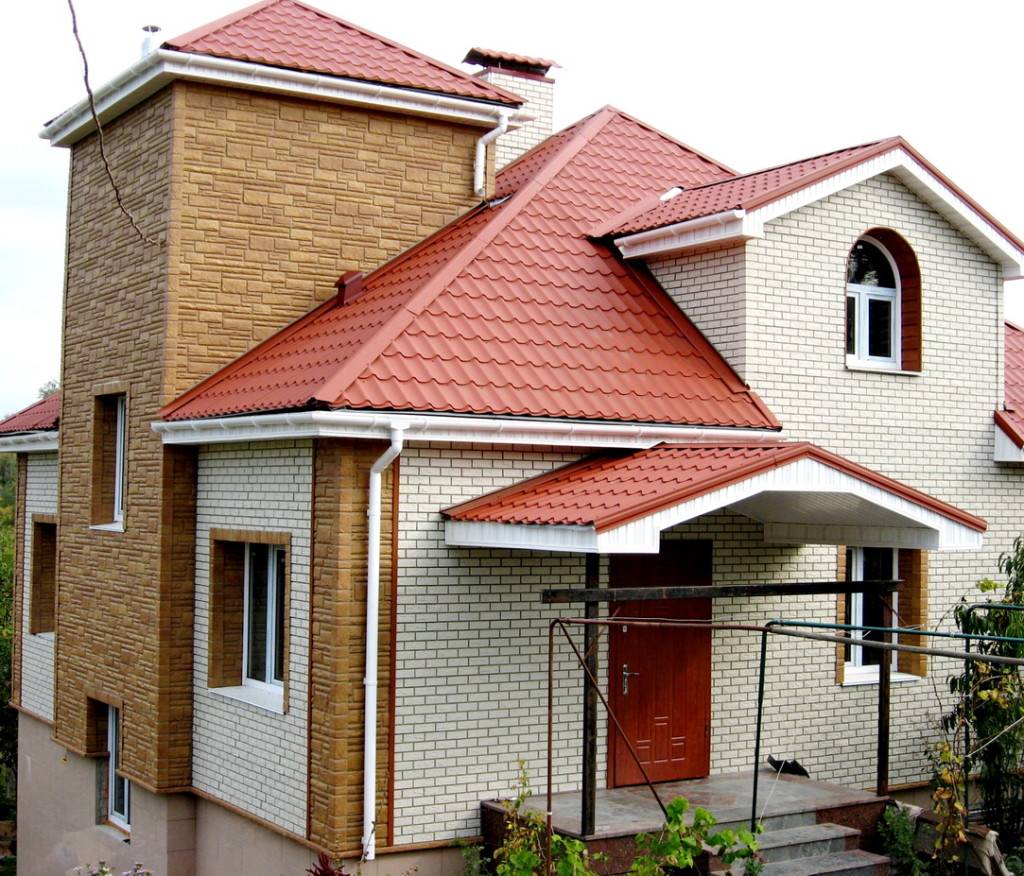

Вентфасад «под кирпич» с комбинированными вставками «под камень»

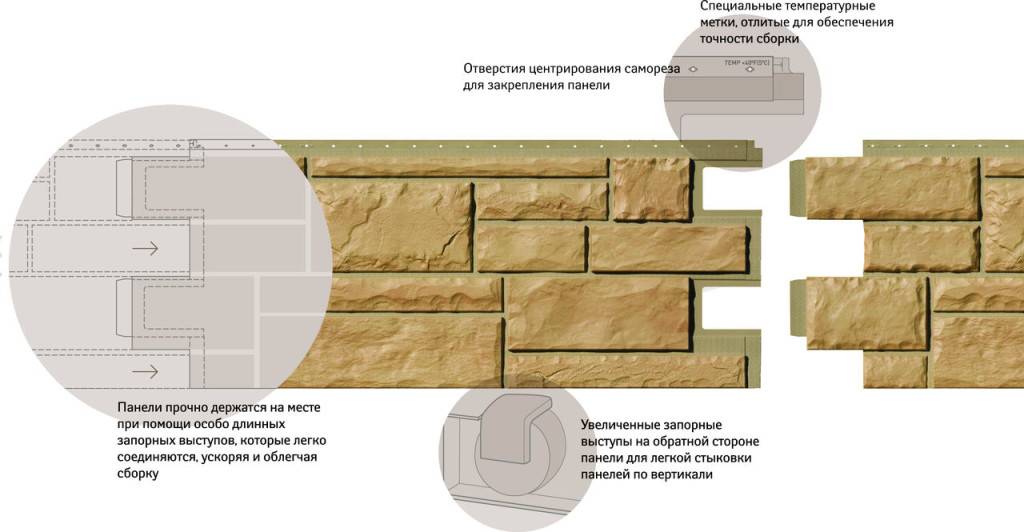

Структура панели и комплектность фурнитуры
Стандартная сайдинговая панель состоит из трёх элементов: монтажной кромки, форм-фактора и замка, который позволяет зафиксировать панели между собой по горизонтали. Во всяком случае, длинномеры устроены именно так.
Итак:
- Что касается модульных панелей, то, в зависимости от материала изготовления и производителя, их конфигурация, а так же конструкция замковых соединений может варьироваться. Поэтому, инструкция по монтажу не может быть абсолютно одинаковой для всех видов сайдинга.
- Металлические или виниловые панели, имитирующие кирпичную кладку, замыкаются между собой не по горизонтали, а по вертикали. По бокам они имеют длинные запорные выступы, которые легко стыкуются, и образуют соединение, которое практически невозможно заметить даже при близком рассмотрении. Именно поэтому, такая облицовка бывает визуально неотличима от настоящей кирпичной кладки.
Вертикальное замковое соединение
Для их установки нужны: начальная планка (стартовый профиль); цокольная планка; J-планка (финишная), обеспечивающая примыкание облицовки к проёмам, фронтону; наружные угловые элементы.
О расходных материалах, которые потребуются для установки каркасной части вентилируемого фасада, мы будем говорить в процессе описания технологии.
Недостатки фасада из клинкерного кирпича
Клинкерный кирпич на подсистеме сравнительно молодой вид облицовочного материала в системе НВФ (Навесного Вентилируемого Фасада). Поэтому вопросы эксплуатации остаются, пока не накоплен опыт применения этого типа облицовки зданий.
Недостатки у клинкерного навесного кирпича есть.
- Первый- это вес изделия. Примерно, 30 кг/м2, это больше чем у керамогранита, например. Большой вес создает не только нагрузку на фундамент, но и на точку крепления, т.е. анкер. Поэтому, чтобы закрепить такое тяжеловесное изделие, необходимо быть уверенными в основании. Пенобетоны такую уверенность не дают. В кирпич, скорее всего, закрепиться будет можно.
- Второй – не удобно монтировать. Изделия мелкоштучные, всего 150*300мм, и, чтобы закрыть метр фасада, надо долго выкладывать штуку за штукой облицовку.
- Заменить сломанную на фасаде плитку сложно. Верхняя плитка покрывает нижнюю. И, чтобы достать клинкер из середины, нужно поднять все вышестоящие плитки на несколько мм.
Устройство вентилируемого фасада
Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.
Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.
Такой технический сэндвич может состоять из следующих частей:
- Декоративный облицовочный материал.
- Несущая система, каркас с крепёжными элементами.
- Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
- Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.
Способы крепления облицовочного кирпича к газобетону
Крепление облицовочной стены к несущей конструкции обеспечивают гибкие связи. На этапе возведения между блоками газобетона закладываются металлические анкера с выступом не менее 10 см. В процессе облицовки они перекрываются рядами кирпичей. Для обеспечения прочности требуется 4-6 крепежных элементов на 1 м2 стены. В углах конструкции, оконных и дверных проемах количество анкеров составляет 3-4 шт. на погонный метр.
При возведении облицовки на готовые стены сначала монтируются анкера, затем на них надевается утеплитель с мембраной и уже потом анкера монтируются кирпичную кладку. Вентилируемый фасад из облицовочного кирпича не должен жестко соединяться с несущей стеной. Поэтому для монтажа используются:
Материалы облицовки
Все виды облицовки обладают высокими эксплуатационными характеристиками и длительным сроком службы. Выбор финишного материала в большей степени складывается из его стоимости и индивидуальных предпочтений заказчика.
Так для облицовки складских и производственных сооружений в основном применяют более бюджетные материалы: профлист, металлосайдинг, недорогие фиброцементные панели, металлокассеты.
Для недвижимости среднего ценового сегмента: керамогранит, алюминиевые-композитные панели, фиброцементные плиты.
Премиум-сегмент: алюминиевые кассеты, клинкерная плитка, натуральный камень, терракотовые панели, ламели.
Загородное жилье: деревянный планкен, HPL-панели, японские фиброцементные панели, натуральный камень.
Видео с одного из наших объектов:
Плюсы и минусы различных утеплителей
Каждый утеплитель для вентилируемого фасада имеет свои достоинства и недостатки. Рассмотрим самые популярные виды утеплителя и их преимущества.
Минеральная вата
Фасад дома обшит базальтовой минватой марки Изовер ФАСАД 80 для последующей облицовки мм
Минвата является самым популярным материалом в качестве утеплителя помещений как снаружи, так и внутри. Эта популярность обусловлена ее достоинствами, такими как:
Влагостойкость Минеральная вата имеет пористую структуру, которая отлично пропускает воздух и пар, но плохо впитывает влагу. Благодаря этому фасад с таким видом утеплителя прекрасно защищен от сырости.
Воздухообмен Благодаря своей структуре материал осуществляет умеренный воздухообмен. Таким образом утеплитель для вентфасада дышит при этом, обеспечивая комфортный микроклимат для человека в помещении. Поэтому при использование такого вида теплоизоляции нет необходимости устанавливать дополнительную вентиляцию. Также возможность появления конденсата очень мал.
Хорошая звукоизоляция Пористая структура материала обеспечивает отличную звукоизоляцию. Благодаря этому помещение будет защищено от постороннего шума с улицы.
Абсолютная негорючесть Минвата не возгорается, а также при горении не выделяет вредных веществ. Здание с утеплителем из минеральной ваты имеет отличную пожарную безопасность.
Долгий срок эксплуатации Минеральная вата — это практичный и долговечный материал. Срок эксплуатации этого материла составляет от 20 до 60 лет. Также долголетие ей прибавляет и то что грызуны не трогают этот материал.
Недостатки использования минеральной ваты под вентфасад:
Было выявлено что минвата содержит и выделяет вредные смолы, которые плохо отражаются на здоровье человека. Но в последних исследованиях было выявлено что количество этих смол ничтожно мало для нанесения вреда здоровью.
Важно! Со временем влагостойкие свойства материала теряются и от возникшего конденсата в вате могут образоваться плесень и грибок. Это может существенно снизить теплопроводность
Поэтому при монтаже минеральной ваты необходимо применять гидроизолянт.
Пенополистирол
Подготовка стен перед монтажом вентфасада
Пенополистирол (пенопласт) обладает следующими достоинствами:
- Высокая влагостойкость и невосприимчивость к воздействию конденсата.
- Отличные термоизоляционные свойства.
- Устойчив к грибку и плесени, они не образуются на пенополистироле.
- Легко разрезается и устанавливается.
- Маленький вес;
- Устойчив к перепадам температур, жаре и холоду.
- Отличная звукоизоляция.
- Не требует дополнительной гидроизоляции.
- Долговечен.
Также у пенопласта есть и свои недостатки, а именно:
- Низкая прочность. Требует дополнительной защиты от повреждения.
- Не пропускает воздух.
- Чувствителен к краскам и лакам (разрушается).
Пенополиуретан
Здание утепляют пенополиуретаном перед облицовкой вентилируемым фасадом
Использование пенополиуретана при утеплении вентилируемого фасада значительно облегчает процесс. Это происходит благодаря его замечательным свойствам:
- Этот материал отлично крепится к любому типу материла даже к стеклу и металлу. Также нет никакой необходимости обрабатывать стену перед напылением;
- Весь материал производится на месте стройки;
- Материал очень легкий и никак не утяжеляет поверхность;
- Укрепляет стены;
- Нейтрален к перепадам температуры;
- Отсутствие швов, так как материал наноситься единым полотном;
- Огнестойкость;
- Отлично тепло изолирует помещения.
Минусы:
Требует ограждения от солнца, так как ультрафиолетовые лучи плохо действуют на материал. Под солнцем материал быстро изнашивается.
Важно! Пенополиуретан очень огнеупорный материал, но под воздействием высоких температур он начинает тлеть. Этот процесс легко прервать, охладив материал
Монтаж системы
Монтаж системы навесного вентилируемого фасада не связан с «мокрыми» строительными процессами, и проводить его можно в любое время года, даже при отрицательных температурах и в дождливую погоду. Например, согласно заключению Росстроя, гидрофобность минераловатного утеплителя ТЕХНОНИКОЛЬ позволяет оставлять его в фасадной системе не закрытым облицовочными материалами в течение 90 дней без потери качественных характеристик.
Для монтажа СНВФ к несущей стене крепят кронштейны через паронитовые прокладки. На кронштейны надеваются плиты каменной ваты. Утеплитель механически фиксируют на фасаде с помощью тарельчатых дюбелей и закрывают гидроветрозащитной мембраной. Затем на кронштейны ставится подсистема с облицовочными панелями.
Сегодня в строительстве используют различные виды фасадных подсистем. Они изготавливаются из оцинкованной стали, алюминия или нержавеющей стали. Фасадные панели могут фиксироваться как открытым (видимым), так и скрытым способом.
В зависимости от типа несущего основания применяется рядовая или межэтажная система крепления. В первом случае кронштейны устанавливают непосредственно на стену на расстоянии от 600 до 1200 мм по вертикали и от 350 до 800 мм по горизонтали в зависимости от высоты и геометрии здания, а также веса облицовки. Межэтажная система используется обычно в монолитных конструкциях, где наружные стены заполнены недостаточно прочным материалом, например поризованными блоками, которые не выдержат нагрузку фасадной системы. Поэтому кронштейны здесь крепят в торцы плит бетонных перекрытий на расстоянии примерно 3 м в зависимости от высоты этажей.
Исходя из теплотехнического расчета минераловатный утеплитель в конструкцию навесного вентилируемого фасада устанавливают в один или в два слоя. Если требуемый уровень сопротивления теплопередаче способен обеспечить слой теплоизоляции толщиной 80 мм, то допустим монтаж каменной ваты в один слой. Если в системе необходима теплозащита толщиной 120 мм, ее можно составить из двух плит – 80 мм нижней и 40 мм верхней.
Монтаж утеплителя всегда выполняют снизу вверх, располагая плиты горизонтально. При установке теплоизоляции на углах нужно соблюдать зубчатую привязку швов как в однослойной, так и в двухслойной системе. В противном случае из-за ветровой нагрузки на угол здания материал со временем перестанет плотно прилегать.
При однослойном утеплении каждая плита каменной ваты крепится к стене с помощью пяти тарельчатых анкеров. В двухслойной системе нижний слой теплоизоляции монтируют на два дюбеля на плиту, затем устанавливают верхний слой и оба слоя вместе фиксируют пятью более длинными дюбелями на плиту. При использовании в СНВФ мембраны нижний слой по аналогичной схеме закрепляют двумя анкерами, верхний – тремя из пяти на плиту, а затем мембрану, уложенную внахлест (100 мм), фиксируют оставшимися двумя дюбелями из пяти, проходящими насквозь оба слоя утеплителя.
Среди преимуществ двухслойной системы – исключение мостиков холода за счет перекрытия стыков вторым рядом плит и возможность снизить затраты на теплоизоляцию. Для нижнего слоя можно приобрести менее плотную, а значит, более дешевую минеральную вату. Так что экономическая выгода двухслойного решения очевидна. Кроме того, нижний более легкий и мягкий материал плотнее прилегает ко всем неровностям фасада, обеспечивая надежную теплозащиту. Минусом станет увеличение сроков работ и необходимость дважды проводить монтаж, т.к. придется устанавливать каждый слой отдельно.
«Навесной» тренд очевиден
Большинство специалистов уверенно заявляет: современные вентилируемые фасады имеют ряд весомых преимуществ по сравнению со штукатурными технологиями. С точки зрения девелопмента, основным их плюсом считается простота в процессе монтажа, сравнительно легкая замена поврежденных составляющих при необходимости и простота в последующем обслуживании.
Кроме того, вентилируемые фасады эффективнее в плане сохранения тепла в доме и долговечности. Так, например, результаты многих научных исследований доказали, что некоторые элементы, используемые при возведении вентилируемых фасадов, не нуждаются в дополнительном обслуживании около 50 лет. Средний срок службы навесных панелей примерно в два раза дольше, уточняет глава архитектурного бюро Noor Architects Михаил Беляков.
Навесной фасад может быть самым разнообразным по дизайну. ЖК “Ривер парк”
Помимо всего прочего, использование вентилируемых фасадов повышает шумоизоляцию, говорит управляющий партнер Larus Capital Андрей Стреналюк. Также навесные фасадные системы имеют высшую степень пожарной безопасности и высокую коррозийную стойкость.
– Исходя из моего опыта работы, правильно смонтированный качественный навесной фасад является более удобным, долговечным и нетребовательным в обслуживании, резюмирует генеральный директор RD Residence Иоланта Овчинникова. Ведь он неприхотлив в эксплуатации: устойчив к высоким температурам летом и отрицательным зимой, не покрывается трещинами, практически не выгорает и не деформируется. Что касается штукатурного фасада, то здесь многое зависит от качества материала. При этом штукатурка подвержена растрескиванию и, как следствие, осыпанию и разрушению. Особенно подвержены разрушению цоколи, так что их приходится обновлять ежегодно.
Основные недостатки
К минусам вентилируемых фасадов относятся:
- Необходима высокая квалификация специалистов-монтажников.
- Нарушение условий сохранения от коррозии металлических элементов (недостаточное покрытие цинком или полимерным покрытием деталей, локальное повреждение защитного слоя и тому подобное) уменьшают срок использования фасадной системы.
- Несоблюдение строительных норм установки или повреждение защиты при строительстве приводит к тому, что в окружающую среду проникают токсичные вещества.
- Невыполнение разработанных и описанных в альбомах технических решений, использование материалов, не прошедших огневых испытаний в соответствии с нормативами, уменьшает пожароустойчивость стены.
- Отклонение от требуемого уровня стен-оснований ведет к использованию нестандартных комплектующих при создании вентилируемого фасада и влечет необходимость проведения дополнительных геодезических работ.
- Несоответствие существующих проектных решений обеспечению пожарной безопасности.
Виды деревянных фасадов
Наиболее известные виды облицовки для вентилируемых конструкций – керамогранит, агломератная плитка, алюминий, фиброцемент, стекло, терракотовая керамика, тонколистовой металл. С их помощью преображаются городские многоэтажки, производственные, торговые, офисные комплексы. Но для деревянных построек хочется сохранить вид природных материалов. При обшивке может применяться вагонка, блок-хаус из следующих пород:
- Лиственница. Панели из этого долговечного, прочного материала не гниют, устойчивы к короблению, поражению микроорганизмами, разрушению насекомыми.
- Хвойные – кедр, сосна, ель. Доступные, с хорошими показателями прочности, надежности. Содержание смол, антисептические свойства дерева делают изделия влагоустойчивыми, непривлекательными для грибка, плесени, насекомых.
- Термообработанная древесина мягких пород без защитной обработки сохраняет влагостойкость, стабильность геометрических размеров и форм, стойкость к гниению, поражению микроорганизмами. Отличается насыщенными оттенками, ярко выраженной структурой, сниженным после обработки весом (на 30%-50%).
Вариант фасадной облицовки из термодревесины
Декоративные тропические породы отличаются непередаваемой фактурой, но дороже. Прочное сырье с высокой плотностью имеет достаточный вес, для его фиксации при монтаже потребуется более крепкая обрешетка.
Следующий видеоматериал убеждает в правильности выбора блок-хауса для облицовки:
https://youtube.com/watch?v=ICI3OC6cwY0
Функции навесного фасада
Какие задачи можно решить, установив навесные вентилируемые фасады:
- это надёжная защита от разрушительного воздействия повышенной влажности, изменяющихся температур, ветра, солнечных лучей;
- это сокращение тепловых расходов за счёт сформированной термопрослойки из воздуха;
- улучшение шумоизоляционных характеристик строения;
- создание необычного декора внешних стен дома;
- увеличение срока службы здания в целом.
Если говорить в общем, то вентфасады дают возможность создавать и стандартные, и необычные решения в плане оформления внешних стен строений. Поэтому эти конструкции считаются универсальными.
Необычная отделка дома с помощью вентилируемого фасада Источник static.tildacdn.com
Расчет материалов для облицовки фасада
Для расчета количества и размеров металлокассет требуется создание проекта облицовки фасада. Эту услугу предлагают все производители и магазины, торгующие отделочными материалами. Если нет возможности обратиться к специалисту, можно сделать самостоятельный расчет на основании предложенной инструкции.
Для расчета облицовки можно использовать простейшие формулы
Шаг 1. С помощью рулетки замеряют длину и высоту стен, оконных и дверных проемов. Замеряют расстояния между углами стены и расположенными на ней проемами, между проемами. Записывают полученные значения.
Шаг 2. Вычисляют площадь стен, оконных и дверных проемов, умножив их длину на ширину. Записывают полученные значения.
Шаг 3. Из площади каждой стены вычитают площадь проемов, которые на ней расположены. В итоге должны получиться 4 цифры, которые нужно сложить, чтобы получить общую площадь подлежащего обшивке пространства.
Шаг 4. На этом этапе нужно найти оптимальные значения длины и ширины металлокассет. Расчет осуществляют на основании того, что на стены должны быть установлены цельные панели, без подрезки
Важно учесть ширину полок углового профиля. В случае необходимости для закрытия зазоров можно использовать расшивочные металлические стойки
Нормативы расхода материалов при сооружении вентилируемого фасада из металлокассет
Для того чтобы упростить расчет количества материалов, рекомендуется заранее узнать размеры металлокассет и доборных элементов, которые можно купить в данном населенном пункте.
Составление схемы подсистемы
На основании полученных на предыдущем этапе вычислений, составляют схему несущего каркаса. На ней должны быть указаны точки крепления к стене кронштейнов. Учитывают, что в каждой металлокассете имеются соответствующие отверстия для фиксации к подсистеме. В составлении схемы ориентируются на расстояние между этими отверстиями.
Важно учесть и тип металлокассеты. Если используется панель с открытым креплением, полочки рядом стоящих изделий будут накладываться друг на друга
Расстояние между профилями горизонтальной обрешетки определяют, исходя из высоты (длины) металлокассеты.
Каркас под металлокассеты
Пример
Расстояние между отверстиями на полочках металлокассеты 53 см. Длина стены от угла до угла 9 м 60 см. Вдоль горизонтальной линии должны быть установлены 18 панелей. Умножаем 53 см на 18, получаем 954 см. Вычитаем из 960 см (длина стены) 954 см (общая длина панелей), получаем 6 см.
Этот зазор будет закрыт угловыми профилями, ширина полок которого 5 см. Поскольку нам нужно закрыть всего 6 см, а суммарная ширина полок углового профиля, установленного на обоих углах дома, составляет 10 см, угловой профиль зайдет на места крепления металлокасет. Таким образом будет достигнута требуемая целостность конструкции.
Длина каждой металлокассеты 535 см. Расстояние между отверстиями в полочках 530 см. Высота стены от цоколя до кровли 310 см. По вертикали должны быть установлены 6 металлокассет, общая длина которых составит 318 см. Лишние 8 см необходимо будет отрезать и закрыть срез финишной планкой.
