Как сделать водяной пол с подогревом: расчет и схема укладки своими руками

Особенности водяного отопления

Несмотря на простое устройство – схему трубопроводов в бетонном полу, преимущество системы «водяной теплый пол»» — очевидно. Расход электроэнергии в этом варианте невысок. Основной источник тепла представляет котел, обладающий высоким коэффициентом полезного действия. Сухой воздух в доме, теплая поверхность пола создадут комфорт и уют в доме.

Главный и, пожалуй, единственный недостаток системы водяной теплый пол — это высокие финансовые затраты на монтаж этого вида отопления.

Материалы и компоненты конструкции должны обладать высоким качеством, долговечностью безаварийной эксплуатации.

  • настильный способ, это укладка конструкции на деревянной или полистирольной поверхности. В этом методе исключены все операции, связанные с использованием воды, что значительно сокращает затраты времени на установку теплого пола. Укладка в специальные полистирольные или деревянные модули.
  • водяной теплый пол на бетонной основе, должен иметь обработку поверхности стяжкой из бетонного раствора.

Современные мастера отдают предпочтение бетонной системе возведения водяного пола. Собранная конструкция трубопроводов заливается раствором бетона, которая исключает использование дополнительных тепловых разделителей.

Сделать качественную схему водяной теплый пол своими руками, невозможно без наличия комплектующих компонентов и материалов высокого качества. Их список должен быть составлен после выбора вида отопления. Примерный перечень необходимых компонентов:

  • трубопровод металлопластиковый, представляющий многослойную гибкую конструкцию с идеально гладкой внутренней поверхностью;
  • крепежные элементы для соединения труб;
  • самоклеющаяся демпферная строительная лента;
  • теплоизоляция полистирольная фольгированная, отражающая;

Водяной теплый пол можно сделать, используя следующие компоненты в обязательном порядке:

  • плетеная или сварная армирующая сетка из проволоки или металлических прутьев;
  • гребенки коллекторные;
  • дополнительные компоненты в бетонный раствор

Схема разводки теплого пола от насосно-смесительного узла

Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

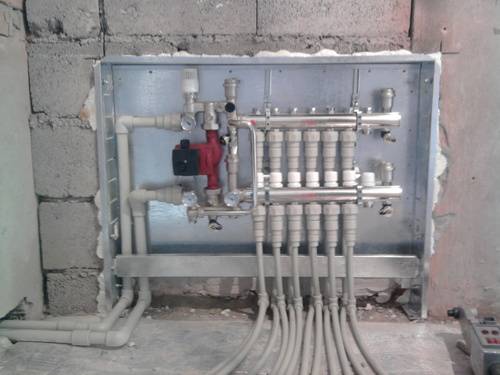

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Основные элементы коллектора теплого пола

Составные части этого узла:

  • Настроечные клапаны с расходомером или без
  • Устройство для отвода воздуха (работающее в авто. режиме)
  • Коллекторы, имеющие клапаны балансировки
  • Вентили для прекращения подачи теплоносителя и устройство учёта расхода
  • Набор фитингов для присоединения отдельных частей
  • Кронштейны для фиксации
  • Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Как правильно провести расчет теплого водяного пола?

Перед началом работы, следует произвести все необходимые расчеты, составить схему и оценить технологию. Перед тем, как проводить расчет, следует начертить план, по которому будут располагаться водяные трубы. Но при составлении схемы учитывайте какое расстояние вкладывать в план и следующие критерии:

  1. Если в конкретно выбранном месте будет установлена мебель или кухонный гарнитур, холодильник, то целесообразней обойти это место (сделать отступ или редкий шаг укладки под мебелью).
  2. Длина контуров не должна сильно отличаться. Контур — отрезок уложенной трубы, имеющий свой вывод к коллектору и вывод к котлу для подключения.Лучше выбирать контуры приблизительно одинаковой длины. Это обеспечит равномерный прогрев теплоносителя.
  3. Для расчета длины (L) трубы в контурах есть простая формула:
  • Также следует помнить, что длина трубы в контуре зависит от ее диаметра. Рекомендуемые ограничения длины:
  • Диаметр 16 мм – до 100 м (max);
  • Диаметр 20 мм – до 120 м(max).
  1. Если говорить о расстоянии, то шаг укладки конструкции следует делать около 15 см, если применять хороший вариант теплоизоляции.Чем чаще шаг укладки – тем быстрее будет прогреваться пол.В целом применяется укладка с шагом от 10 до 20 см (не более 25).

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Коллекторный блок и его обустройство

После укладки труб нужно реализовать задачу по сбору всей конструкции. Это  можно сделать, соединив в одно целое все части системы в коллекторе. Схема подсоединения труб выглядит так:

  1. штуцеры или тройники врезаются в напорную и обратную трубу отопления;
  2. шаровые вентили монтируются на отводы. Именно от них и будет тянуться труба теплого пола к коллекторному узлу;
  3. в напорной ветке происходит сборка вентиля, тройника и термостата;
  4. в обратной ветке должны быть собраны вентиль, тройник, штуцер для сброса воздуха;
  5. байпас (вертикальная часть трубы) должен быть врезан между тройниками, к нему подсоединяют циркуляционный насос;
  6. в верхнюю часть коллектора надо вмонтировать расходомеры, а в нижнюю термостаты.

Правильно соединить все элементы в одно целое несложно, но потребуется точность и аккуратность. Поэтому перед тем как начать сборку коллектора, стоит внимательно изучить технологию

Когда коллекторный шкаф собран, а система не только подключена к котлу, но и опробована, остается выполнить самую тяжелую часть монтажа, имеется в виду, заливка «пирога» бетоном.

Способы подключения системы теплого пола

Подключить своими руками водяной пол следует по цепи соединения «трубы-коллектор-котел». Наиболее распространенные варианты это:

  • Системы с использованием коллектора.
  • Подключение с использованием трехходовых смесителей;
  • Подключение с помощью циркуляционного насоса.

При подключении с использованием коллектора система монтируется так, чтобы к коллекторному шкафу свободно подводились обратные и подающие трубы. Далее к трубам подсоединяются баковые коллекторные выходы, обеспечивающие подачу и обратный ход теплоносителя. Конструкция снабжается запорными вентилями, с установленными в них термометрами для наблюдения за температурным режимом.

Крепеж труб, вентилей и прочих элементов выполняется с помощью компрессорных фитингов. Кроме того, крепеж коллекторов к контуру водяного пола можно делать с помощью специальных соединений – латунной гайки, зажимного кольца или втулки опоры. На последнем этапе коллектор соединяется с трубами-теплоносителями.

Если монтировать и подключать систему с трехходовым смесителем, то устанавливать его следует на выходе обратного контура. Смонтировать такую систему можно своими руками, подсоединив напрямую трехходовой смеситель с помощью труб к котлу.

Читать также: Четырехходовой клапан для отопления: принцип работы: принцип работы, схема отопления

Коллектор нужно дополнить разветвителем, на верхней стороне которого устанавливается воздухоотводчик. Этот элемент обеспечит вывод пузырьков воздуха из закрытой системы. Крепеж всех компонентов цепи можно выполнить с помощью фитингов или зажимных колец.

Коллекторы обычно применяются в больших помещениях. А для маленьких комнат придумали унибоксы для теплого пола.

Если система отличается слабым напором воды, а смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к центральному отоплению, однако делать это нужно после согласования с разрешающими органами ЖЭКа. Устанавливать насос желательно на обратном контуре системы, так как при установке на контур подачи он будет забирать лишнюю воду, что может нанести вред центральной отопительной системе.

Как установить теплый водяной пол со стяжкой

Система теплого водяного пола устанавливается в следующем порядке:

  1. Подготавливается основание – главное требование к черновому полу это ровная поверхность и сухость.
  2. Прокладывается гидроизоляционный слой. В качестве гидроизоляции может быть использована обычная полиэтиленовая пленка. Пленка расстилается по всей поверхности и на стыках проклеивается скотчем.
  3. Укладывается демпферная лента. Сделать это нужно по всему периметру комнаты.
  4. Монтируется теплоизоляционный слой. Может применяться вспененный пенополистирол, поверх которого стелиться пленка с фольгированным покрытием.

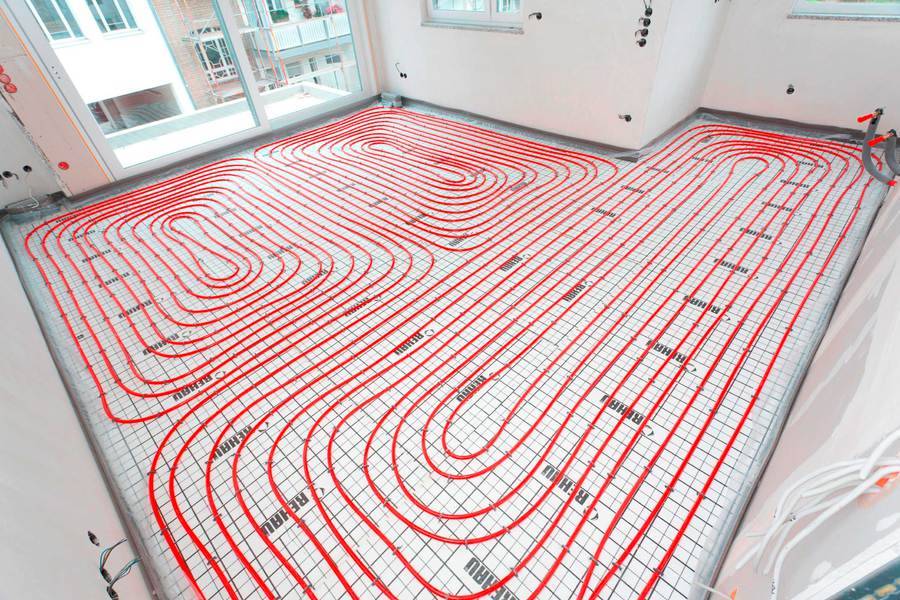

  5. В соответствии с проведенной разметкой выполняется укладка труб.

После того как будут проведены гидравлические испытания, наступает очередь бетонной заливки. Для того чтобы сделать армирование, следует применять металлическую сетку с сечением проволоки 5 мм, с размером ячеек 10х10 или 15х15 см. Заливку финишной стяжки можно сделать из смесей для наливных теплых полов, специальных строительных смесей или раствора с добавлением пластификатора. Толщина бетонного слоя при этом не должна быть больше 30-35 мм.

После завершения работ нужно дождаться полного застывания заливки, после чего стелить декоративное покрытие.

Читать также: Теплый пол под плитку водяной: устройство и укладка

Облегченная система водяных полов

Помимо обычной схемы устройства водяных полов со стяжкой из бетона существует и другая – «сухая». Она используется при устройстве таких полов в строениях с деревянными перекрытиями, когда капитальный ремонт невозможен.

Основным – опорным слоем такой отопительной системы являются полистирольные плиты или ДСП, на которые укладывают теплораспределительные пластины из металла. Несущий слой — гипсоволоконные листы (ГВЛ). Эта система имеет следующие преимущества: небольшой вес, тонкость, быстрота укладывания, экономичность. Монтаж теплого пола этого типа производят при:

  • укладке полового покрытия поверх старого;
  • небольшой высоте помещения;
  • сокращенных сроках монтажа;
  • труднодоступности ремонтируемых помещений.

Недостатками таких полов являются:

  • меньшая теплоотдача, что часто приводит к необходимости устройства дополнительной системы отопления в холодных климатических зонах;
  • достаточно высокая стоимость теплораспределительных пластин.

Оборудование для регулировки теплых полов

Нередко бывает так, что такая отопительная система не работает. Причины неполадок может выяснить только специалист. Для нормальной работы теплых полов используют специальное регулирующее оборудование. К нему относятся:

1. Распределительный коллектор для теплого пола. Он отвечает за эффективное движение теплоносителя по всем контурам. С помощью таких управляющих устройств, как термостатические головки и электротепловые приводы теплый пол четко реагирует на внешние параметры (температура на улице, открывание форточки).

В отапливаемых помещениях устанавливается термостат, управляющий несколькими тепловыми приводами. Современный терморегулятор для теплого пола обладает функцией программирования различных режимов работы отопительной системы.

2. Смесительный узел для теплого пола (узел регуляции), состоящий из 2 главных элементов:

  1. насоса, осуществляющего циркуляцию горячей воды;
  2. регулирующего клапана, подпитывающего пол теплоносителем заданной температуры.

Схема подключения терморегулятора к теплому полу может быть отдельной или выполняться от электрощита. Установка оборудования должна быть произведена компетентным человеком.

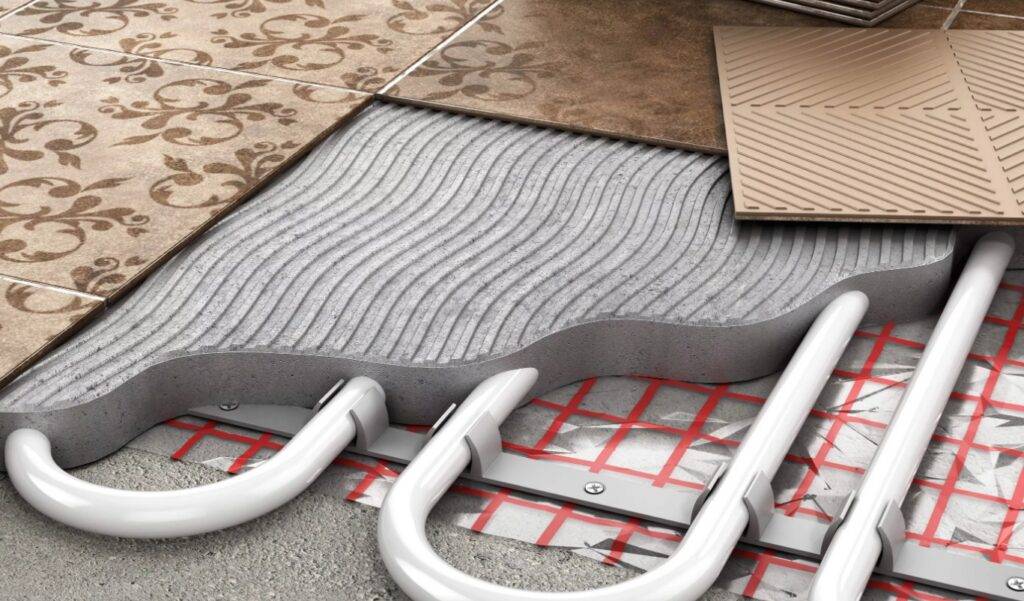

Конструкция пола с подогревом с помощью воды или теплоносителя

Труба крепится на прочном плоском основании с гидроизоляцией.

Далее покрывается песчаной стяжкой и напольным покрытием.

При монолитной стяжке пола предпочтительнее выбирать качественные трубы известных марок производителей.

Погоня за дешевизной рискует обернуться неприятными последствиями, которые будет трудно исправить после полного монтажа.

В небольшом помещении 3 — 5 кв. можно установить всего одну петлю нагрева.

В больших помещениях проектирование происходит по следующей схеме:

Все петли труб нагрева подключаются к распределительному коллектору, в котором происходит равномерное распределение воды или теплоносителя по петлям.

Максимальная площадь пола с подогревом одной петли составляет не более 40 кв. м.

Бетонный пол

Стяжка – это монолитная структура. Но для того чтобы она была выполнена без трещин и максимально ровно, нужно сделать два её слоя.

  1. плотный. Его высота может быть до 5 сантиметров. Он должен закрыть «пирог»;
  2. более жидкий. Обычно он невысокий, всего 1-2 сантиметра. И этот слой – это уже чистовая стяжка.

В обоих случаях раствор для стяжки делается из

  • песка;
  • цемента;
  • воды.

Черновой пол

Пока смесь еще не замешана, нужно определить высоту пола. А затем лазером и маяками «отбить» по всей длине линию, выступать за пределы которой нельзя.

В идеале этих линий должно быть две. Первая для чернового пола, вторая для окончательной стяжки.

Теперь можно заняться приготовлением раствора. Необходимо чтобы он был мягким и податливым. Заливать бетоном одну комнату нужно сразу, сделать половину, а через несколько дней продолжить нельзя.

Итак,

  1. правильный монтаж требует, чтобы бетон не прилегал плотно к стенам. Если все выполнялась правильно, то демпферная лента, уложенная в самом начале, должна выступать над предыдущими слоями «пирога».
  2. приготовленный раствор разливается по полу. Если комната слишком большая, а работать придется самому, то нужно будет пол поделить на участки.

Для лучшего высыхания бетонной смеси, а также для снижения риска образования трещин нужно делать деформационные швы. Но выполнять их стоит только в черновом полу.

Такие швы нужно делать тогда, когда бетон в частном доме уже начал застывать. Они помогут выйти остаткам воздуха из смеси, а также сделают застывание равномерным

Смесь будет застывать несколько недель и перед выполнением чистовой стяжки нужно будет деформационные швы залить герметиком.

Чистовой пол

Первый слой бетона никогда не будет идеально ровным, но добиваться максимального качества при исполнении все-таки нужно. Для ровности поверхности и нужен верхний слой. Смесь разливается по периметру комнаты и разравнивается игольчатым валиком. Передвигаться по залитому полу можно в специальной обуви.

Выпустить воздух и разровнять поверхность можно при помощи игольчатого валика. После этого бетон должен высохнуть

Закрывается «пирог» верхним покрытием. Это может быть что угодно. Однако лучшим проводникам тепла будет керамика.

Правильные расчеты, точная схема, аккуратный монтаж и неторопливость в выполнении должны помочь получить качественное отопление. И тогда оптимальная температура в помещении, а, значит, комфорт будут обеспечены. Так что ответ на вопрос: как сделать водяной теплый пол получен.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
