Установка облицовочных плит
Данную операцию можно проводить двумя способами – бесшовным и со швами. Метод монтажа зависит и типа используемого материала. В любом случае, фасадные элементы необходимо монтировать от нижнего края. Если вы используете изделия из композитных материалов, первым делом необходимо установить концевые кляммеры, причем сделать это по нижней грани.
Схема вентилируемого фасада с сайдингом
Каждую крепежную деталь следует закрепить специальным крепежным элементом. Фрагмент фасадного материала нужно класть на два концевых кляммера, а сверху монтировать два рядовых крепежа. С помощью этой системы необходимо уложить весь первый ряд. Делать это нужно крайне аккуратно, поскольку остальные ряды будут опираться на него, и оплошности здесь недопустимы. Все последующие ряды устанавливаются немного проще. Нижний край необходимо вставить рядовой кляммер, а сверху плита фиксируется таким же крепежным элементом.
Если вы решили в качестве облицовочного материала использовать металлические изделия, то метод их монтажа зависит от наличия замков. Для того, чтобы сделать всю конструкцию более прочной необходимо нанести двусторонний скотч на металлический профиль, а уже после этого монтировать облицовку. Если изделия с замком, то нужно ставить их одна за другой, скрепляя, собственно, этим замком. Простые облицовочные кассеты крепятся напрямую к профилю несущей конструкции на саморезы или заклепки.
Фасадные работы с фиброцементым материалом осуществляются открытым или скрытым методом, в качестве крепежных деталей здесь выступают заклепки или саморезы.
Теперь вы знаете, как установить вентилируемый фасад самостоятельно, и если полностью уверены в своих силах, а также обладаете некоторым опытом строительных работ, то можно смело браться за инструмент, но если это не так, лучше обратиться к специалистам или найти квалифицированного знакомого, который поможет вам.
Фасад из металлопрофиля

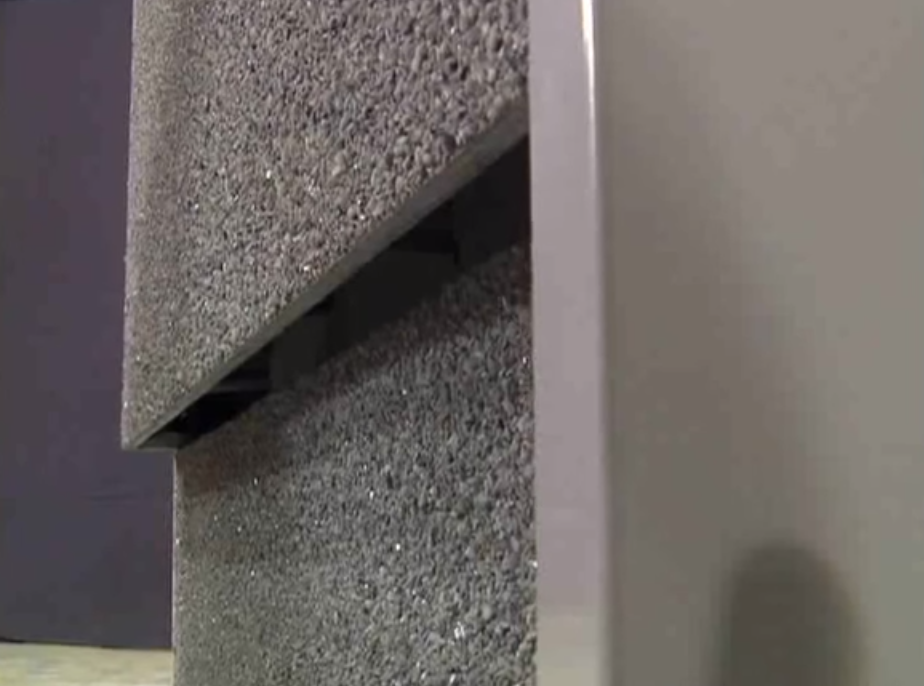

Огнестойкость алюминиевой подсистемы
Алюминиевые кронштейны, направляющие и крепления их друг к другу являются негорючими. Поэтому можно считать, что по британским строительным нормам они имеют класс 0 или «низкий риск».
Кронштейны алюминиевой подсистемы включают подкладки из полиуретана или поливинилхлорида для того, чтобы снизить риск возникновения «мостиков холода» через контакт кронштейн-стена. Поскольку эти кронштейны в основном «спрятаны» за облицовочными панелями и, кроме того, присутствуют в относительно малом количестве, то они вряд ли могут оказывать значительное влияние на общее возгорание облицовки фасада.
Вместе с тем, для каждой системы вентилированного фасада обязательно делается заключение об ее огнестойкости на основании испытаний, которые проводит специальная аккредитованная лаборатория.
Преимущества систем

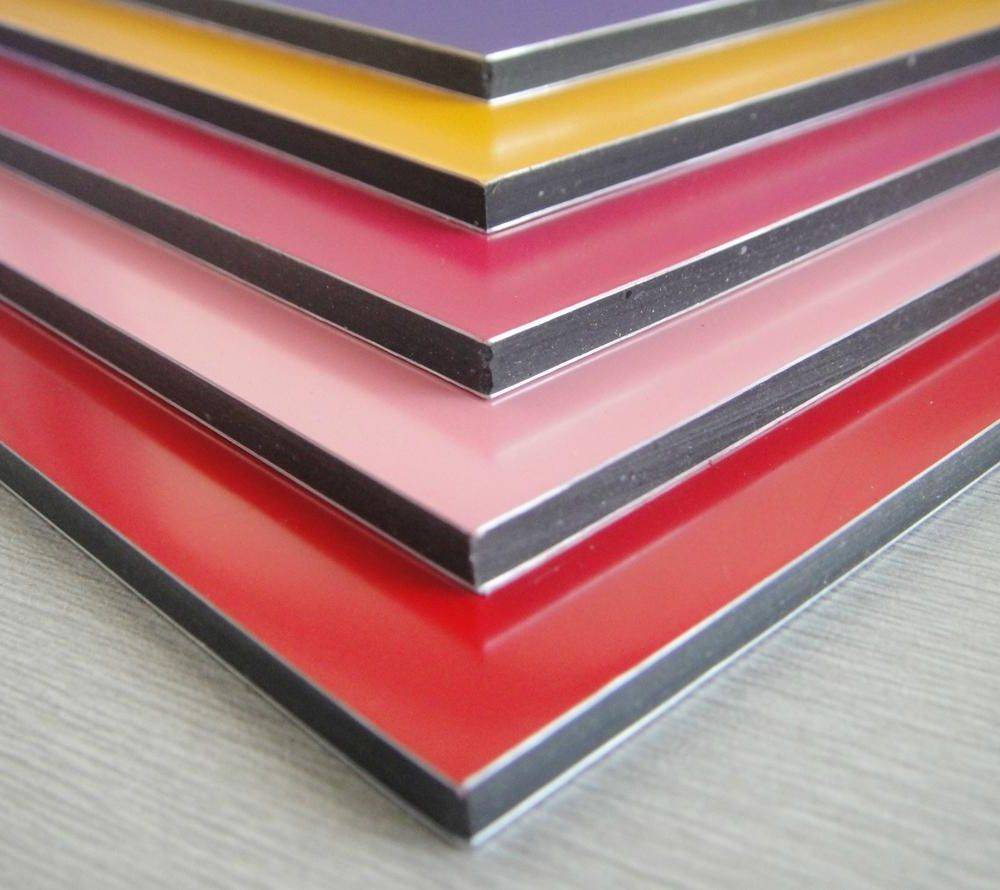

Композитные панели лёгкие и долговечные
Возросший спрос на фасад из алюминиевых композитных панелей вентилируемого типа обусловлен следующими неоспоримыми достоинствами:
- длительный эксплуатационный срок;
- экологическая чистота, поскольку алюминий не наносит вреда здоровью людей и окружающей среде;
- возможность создания дополнительной теплоизоляции;
- легкость в обслуживании, так как чтобы вернуть изначальную привлекательность, достаточно будет лишь вымыть вентилируемый фасад водой;
- эффективность маскировки первоначальных либо полученных при эксплуатации дефектов;
- огромное разнообразие фактур и цветовых решений, большие возможности формообразования;
- легкость и одновременно с этим прочность, что упрощает процесс монтажа и создание проекта.
Навесные алюминиевые панели позволяют воплотить в жизнь разнообразные идеи, которые реализовать стандартными изделиями невозможно.
Составные элементы подконструкции навесного фасада
Дл создания основы каркаса под вентилируемый профиль пользуются профилями, которые крепят на кронштейны и другие элементы. На конструкцию будет осуществляться установка облицовочного материала.
Подконструкция
необходима для того, чтобы крепко зафиксировать отделочные элементы, оставив
зазор между отделкой и теплоизоляционным слоем. Благодаря каркасной системе
создают надежные фасады с продолжительным сроком эксплуатации.
У
вентилируемого фасада должно быть надежное крепление. С помощью теплоизоляции
создают защиту от морозов и холодного ветра. Вентзазор при этом позволяет
избежать деформации поверхности.
Технология устройства вентилируемых фасадов
Размещение слоев материалов в структуре фасада зависит от показателей теплопередачи и сопротивления пароотрицаемости. Оптимальная схема монтажа проводится в такой последовательности:
- стена;
- теплоизоляция;
- прослойка воздуха;
- защитный экран.
Для стандартизации строительных работ используют технологические карты устройства вентилируемых фасадов. На каждый вид составляют отдельную карту.
Особые требования предъявляются к сложному устройству вентилируемых фасадов из керамогранита, фасадных бетонных и алюминиевых панелей. Преимущество этих материалов в их долговечности и высокой износостойкости. Мелкие размеры облицовочных материалов и сложная схема кладки, напротив, значительно усложняют работу. Если речь идет об облицовке наклонной плиткой, то требуется профессионализм мастера. Иначе, проблем не избежать.
Технология устройства вентилируемого фасада из сайдинга (винилового, пластикового или деревянного), легких плит типа ОСБ или блокхаус может предусматривать использование деревянных конструкций обрешетки. Такой фасад устанавливают на частных коттеджах.
Виды НВФ
Фасадные системы различаются технологией монтажа – каркасным, бескаркасным методом, типом облицовки.
Плюсы, минусы каркасного варианта
Часто НВФ монтируется каркасным способом. Подсистема из анодированного алюминия устанавливается по периметру здания. Реже, для изготовления обрешетки используется брус. Внутри располагается теплоизолятор, пароизоляционный материал – сохраняет тепло, защищает поверхность от влаги, улучшает парообмен.
Структура навесной системы с каркасом
Материал внешней облицовки определяет вид здания, технические характеристики плит. Плитка бывает:
- Керамогранитной. Искусственный материал из прессованной, обожженной глины. Для фасадной системы лучше выбирать плитку, толщиной 1 см, противостоит ветровым нагрузкам. Изделия, толщиной 0,8 см можно использовать только для облицовки входной группы, цокольного, первого этажа. Панели крепят к подсистеме кляймерами. Между отдельными элементами образуются зазоры, вентиляция увеличивается, но необходима защита от влаги.
- Композитной. Материал получается легким, надежным. Способ монтажа бывает открытым, скрытым.
- Стеклянной. Применяют для облицовки высотных общественных зданий, крупных промышленных объектов.
Преимущества каркасного способа установки вентфасада:
- Монтаж производится быстро, подсистема собирается из готовых элементов, в заранее рассчитанном количестве. Подготовка не требуется.
- Облицовка защищает дом, продлевает срок службы строения, повышает теплоэффективность дома, улучшает микроклимат в помещениях.
- Фасад приобретет современный вид.
Недостатки каркасного метода — строгое соблюдение технологии укладки, на основании заранее подготовленного проекта. Из-за технических ошибок – неправильной ширины зазора, отсутствия вентиляционных отверстий — система начинает работать некорректно.
Плюсы, минусы бескаркасного варианта
При таком способе укладки фасадных панелей каркас не устанавливается. Вентилируемый фасад, изготовленный по бескаркасной технологии, предполагает расположение лицевого облицовочного материала на расстоянии от стены. Например, из облицовочного кирпича получают конструкцию с воздушной прослойкой
Причина естественной циркуляции воздуха — в нижнем и верхнем ряду оставляют места без раствора для входа, выхода воздуха
Если верхний ряд имеет зазор, маскируют декоративной планкой.
Бескаркасный способ установки вентфасада с помощью кирпичной кладки более трудоемкий. Необходимо учесть например, распределение арматурной, проволочной связки.
Структура бескаркасного вентилируемого фасада:
- Лицевой слой имеет отверстия для прохождения воздуха.
- Вентиляционный зазор.
- Теплоизоляция со слоем пароизоляционного материала.
Плюсы и минусы навесных фасадов
Вентфасад являет собой сложную инженерную систему, которая имеет свои достоинства и недостатки. Популярность навесных фасадов обусловлена архитектурными и технологическими преимуществами перед другими конструкциями фасадов. НВФ непрерывно работает на поддержание влажностного режима. При использовании утеплителя возрастает теплоизоляция помещений, что благотворно влияет на поддержание микроклимата внутри здания при любых погодных условиях
Теплоизолированные снаружи стены способны накапливать и равномерно отдавать тепло, что важно при нестабильной работе отопления, кратковременных отключениях. Теплоизоляторы повышают энергоэффективность зданий и положительно влияют на экономичность при эксплуатации строений
Стены, обложенные утеплителем, значительно менее звукопроницаемы. Навесные фасадные системы применимы при строительстве как вновь возводимых зданий, так и при реконструкции уже введенных в эксплуатацию. При этом конструкция легко монтируется, не требуя использования сложного, высокотехнологичного оборудования. Системы вентфасадов не требуют ремонтного обслуживания. В случае повреждения единичного элемента, его не сложно заменить, не вмешиваясь в целостность фасада. При проведении ремонтных, реставрационных работ, навесной фасад легко демонтируется, и имеет возможность повторной установки. Срок эксплуатации НВФ в зависимости от материалов составляет до 50 лет. Навесная фасадная конструкция позволяет скрыть видимые дефекты поверхности, которые трудно скрыть другими отделочными материалами. Допускается использовать навесные фасады в отделке домов в сейсмически опасных зонах. Вентфасады пожаробезопасны.
К архитектурным преимуществам стоит добавить разнообразие материалов, комбинирование, гибкость архитектурно-дизайнерских решений. Созданы условия для смены облицовки по материалу, цвету, фактуре, не меняя несущий каркас.
К технологическим плюсам относят скорость монтажа фасадной конструкции; возможность установки в любое время года.
Экономические преимущества. За счет снижения сумм счетов за отопление и потребления электроэнергии на кондиционирование затраты на утепленный навесной фасад окупаются в течение 5 лет.
К недостаткам вентилируемых фасадов относят такое явление как гул во время сильного ветра. Посторонний звук возникает если расстояние между утеплителем и облицовкой необоснованно высоко. Другим тезисом является скорее не минус самой конструкции и материалов, сложность в выборе исполнителя.
Монтаж системы
Монтаж системы навесного вентилируемого фасада не связан с «мокрыми» строительными процессами, и проводить его можно в любое время года, даже при отрицательных температурах и в дождливую погоду. Например, согласно заключению Росстроя, гидрофобность минераловатного утеплителя ТЕХНОНИКОЛЬ позволяет оставлять его в фасадной системе не закрытым облицовочными материалами в течение 90 дней без потери качественных характеристик.
Для монтажа СНВФ к несущей стене крепят кронштейны через паронитовые прокладки. На кронштейны надеваются плиты каменной ваты. Утеплитель механически фиксируют на фасаде с помощью тарельчатых дюбелей и закрывают гидроветрозащитной мембраной. Затем на кронштейны ставится подсистема с облицовочными панелями.
Сегодня в строительстве используют различные виды фасадных подсистем. Они изготавливаются из оцинкованной стали, алюминия или нержавеющей стали. Фасадные панели могут фиксироваться как открытым (видимым), так и скрытым способом.
В зависимости от типа несущего основания применяется рядовая или межэтажная система крепления. В первом случае кронштейны устанавливают непосредственно на стену на расстоянии от 600 до 1200 мм по вертикали и от 350 до 800 мм по горизонтали в зависимости от высоты и геометрии здания, а также веса облицовки. Межэтажная система используется обычно в монолитных конструкциях, где наружные стены заполнены недостаточно прочным материалом, например поризованными блоками, которые не выдержат нагрузку фасадной системы. Поэтому кронштейны здесь крепят в торцы плит бетонных перекрытий на расстоянии примерно 3 м в зависимости от высоты этажей.
Исходя из теплотехнического расчета минераловатный утеплитель в конструкцию навесного вентилируемого фасада устанавливают в один или в два слоя. Если требуемый уровень сопротивления теплопередаче способен обеспечить слой теплоизоляции толщиной 80 мм, то допустим монтаж каменной ваты в один слой. Если в системе необходима теплозащита толщиной 120 мм, ее можно составить из двух плит – 80 мм нижней и 40 мм верхней.
Монтаж утеплителя всегда выполняют снизу вверх, располагая плиты горизонтально. При установке теплоизоляции на углах нужно соблюдать зубчатую привязку швов как в однослойной, так и в двухслойной системе. В противном случае из-за ветровой нагрузки на угол здания материал со временем перестанет плотно прилегать.
При однослойном утеплении каждая плита каменной ваты крепится к стене с помощью пяти тарельчатых анкеров. В двухслойной системе нижний слой теплоизоляции монтируют на два дюбеля на плиту, затем устанавливают верхний слой и оба слоя вместе фиксируют пятью более длинными дюбелями на плиту. При использовании в СНВФ мембраны нижний слой по аналогичной схеме закрепляют двумя анкерами, верхний – тремя из пяти на плиту, а затем мембрану, уложенную внахлест (100 мм), фиксируют оставшимися двумя дюбелями из пяти, проходящими насквозь оба слоя утеплителя.
Среди преимуществ двухслойной системы – исключение мостиков холода за счет перекрытия стыков вторым рядом плит и возможность снизить затраты на теплоизоляцию. Для нижнего слоя можно приобрести менее плотную, а значит, более дешевую минеральную вату. Так что экономическая выгода двухслойного решения очевидна. Кроме того, нижний более легкий и мягкий материал плотнее прилегает ко всем неровностям фасада, обеспечивая надежную теплозащиту. Минусом станет увеличение сроков работ и необходимость дважды проводить монтаж, т.к. придется устанавливать каждый слой отдельно.
Основные производители
Количество производителей элементов для создания вентилируемого фасада в стране превышает сотню. На лидирующих позициях компании:
- Норд Фокс.
- Краспан.
- Зиас.
- Сиал.
- Олма.
- Металл Профиль.
Большинство
производителей занимаются алюминиевыми системами, так как их можно крепить к
различным облицовкам. Этот вариант чаще предпочитают владельцы коммерческих
объектов.
Для
жилых домов, чтобы сэкономить деньги, предпочитают использовать окрашенные или
неокрашеные оцинкованные системы. Их количество составляет 40% рынка.
На
20% приходятся элементы из нержавеющей стали. Из обычно комбинируют с
оцинкованными профилями, так как такие подконструкции продаются лучше.
Согласно статистике, крепить навесные фасады больше предпочитают на жилые многоэтажные здания. 40% из них уже установили такие системы. Но только 3% владельцев коттеджей, загородных домов, дач и вилл отдают предпочтение данному варианту обустройства фасада.
Выбор утеплителя
В качестве утеплителя обычно используется минеральная вата или пенопласт
Наиболее распространёнными утеплителями являются вспененный полистирол, экструзивный полистирол (пеноплекс), каменная (минеральная) вата.
Стекловата не подходит для вентилируемых фасадов, так как под влиянием влажности воздуха быстро слёживается, а намокнув, теряет теплоизолирующие свойства.
Вспененный полистирол (пенопласт) обладает низким коэффициентом теплопроводности, небольшой массой, защищает дом от ветра. Не требует монтажа пароизоляции, что снижает трудозатраты и общую стоимость отделки.
Пенопласт не впитывает влагу, самозатухание происходит через 3–4 секунды после прекращения воздействия открытого огня. Вспененный полистирол наиболее бюджетный вариант среди всех остальных — для утепления подойдёт материал типа ПСБ-15.
Каменная вата по теплопроводности примерно соответствует полистиролу, но обладает большим удельным весом. Для сохранения свойств понадобится установка мембран паро- и гидроизоляции.
Подсистема для вентилируемых фасадов – важный элемент. От правильного выбора зависит срок эксплуатации и внешний вид здания. Благодаря конструкции монтаж по силам провести самостоятельно за короткое время. Универсальные варианты крепления облицовки позволяют подобрать понравившееся покрытие, а с течением времени заменить его на новое без демонтажа направляюших.
Преимущества и недостатки применения навесного вентилируемого фасада
В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.
Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.
И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше
Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает
Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).
Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели
Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).
Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку
Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм
Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.

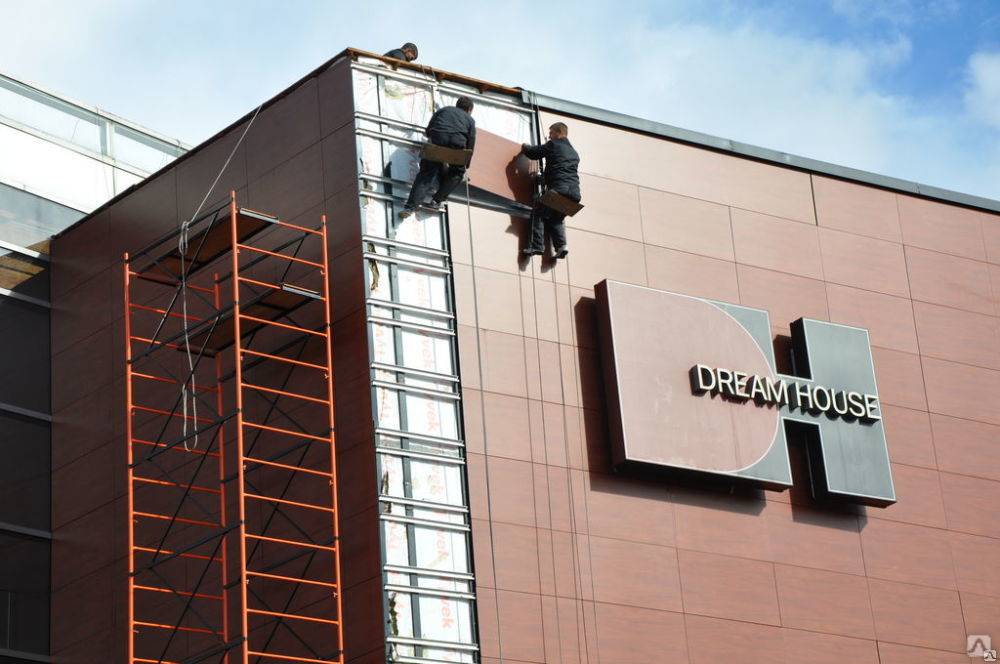

Монтаж вентфасада
Разновидности навесных вентилируемых фасадов хороши тем, что могут монтироваться не только на новые сооружения, но и на здания, проходящие процесс капитального ремонта или исключительно для утеплительных целей. В случае с неновыми зданиями, особенно это касается панельных домов, монтажные швы, места примыкания кладки к монолитным колоннам должны быть герметизированы. Герметизация швов исключает образование мостков холода, снижает теплопроводность участка стены, устраняет возможность появления конденсата в открытых швах и трещинах.
Монтаж навесного вентилируемого фасада состоит из нескольких этапов:
– Разметка точек установки дюбелей. Производится при помощи геодезических инструментов или уровней. Места установки дюбелей не должны попадать в швы кладки или стыки строительных материалов.
– Установка дюбелей. В размеченных точка сверлится отверстие под дюбель. Отверстие очищается от мелких осколков и пыли
Важно, чтобы отверстие отстояло от горизонтального шва кладки на 6 см., а от горизонтального на 2,5 см. Это же требование применимо к другим материалам
В очищенные отверстия забиваются дюбеля с паронитовыми прокладками. Паронитовые прокладки нужны, чтобы изолировать места примыкания металлического опорного профиля к стене во избежание образования мостиков холода.
– Крепеж опорных кронштейнов. Опорные кронштейны прикручиваются к стене болтами. К опорным кронштейнам прикручиваются металлические составляющие, обеспечивающие необходимый вылет.
– На кронштейны навешивается утеплитель. Для этого в утеплителе делаются прорези по форме кронштейна. Плиту минерального утеплителя сажают на подготовленное место, а на кронштейн надевают прижимную шайбу для фиксации. Затем фиксируют мат утеплителя к стене тарельчатыми дюбелями. Если предусмотрена мембрана, то дюбелями крепят и ее к теплоизолятору. Листы утеплителя располагают на стене с разбежкой швов как в кирпичной кладке
На углах важно соблюдать зубчатую перевязку швов. Между матами утеплителя не должно быть сквозных швов шириной более 2 мм
– На предпоследнем этапе на выступающие части кронштейна прикручивают или клепают несущие направляющие фасада. Направляющие имеют П-образный профиль, и крепятся к кронштейну боковинами. Между стыками металлических профилей оставляют технологический зазор на линейное расширение материала- 8мм. В зависимости от размеров облицовочного модуля, на направляющие устанавливаются кляймеры.
– Посредством кляммеров снизу вверх монтируются плитки внешней эстетической части фасада.
Монтаж навесного вентилируемого фасада
Навесной вентилируемый фасад (НВФ)
Каждый навесной вентилируемый фасад (НВФ) включает обычно, как минимум, следующие компоненты (рисунок 1):
- подконструкцию – несущий каркас для облицовочных панелей;
- кронштейны для крепления подсистемы к стене, на которую устанавливается вентилируемый фасад;
- крепежные изделия – винты, саморезы, дюбеля, заклепки для крепления элементов подконструкции друг с другом, подконструкции – к стене, облицовочных панелей – к подконструкции;
- утеплитель.
1– внутри
2 – снаружи
3 – утеплитель
4 – паропроницаемый барьер
5 – крепежный элемент
6 – крепежный элемент
7 – подконструкция
8 – зазор
9 – вентиляционная полость (зазор)
10 – наружная облицовка
11 – несущая стена
12 – терморазрыв
13 – анкер
Рисунок 1 – Устройство навесного вентилируемого фасада (по DIN 18516-1)
Составные компоненты подконструкции навесного фасада
Элементы подсистемы для вентилируемого фасада — это:
- Профиль
- Кронштейны
- Детали крепления отделки
Элементами крепления вентфасада являются различные изделия. Чтобы крепление было надежным и прочным, необходимо отдавать предпочтение качественным изделиям. Все составляющие вместе становятся основой каркаса для вентилируемого фасада, на который в дальнейшем устанавливаются облицовочные материалы. Ключевая задача подконструкции для вентилируемых фасадов — крепкая фиксация отделочных элементов так, чтобы между отделкой и теплоизоляционным слоем образовался воздушный зазор. Каркасная система дает возможность создавать надежные и качественные фасады с длительным сроком эксплуатации. Вентилируемый фасад должен обладать надежным креплением. Очень важным компонентом вентфасада является слой теплоизоляции, который защищает стены от промерзания и порывов холодного воздуха. Благодаря вентзазору исключено образование деформаций. Данная методика обеспечит долговечный срок эксплуатации всей конструкции вентилируемого фасада. Надежная и высококачественная теплоизоляция – это препятствие проникновению посторонних звуков и холодного воздуха из внешней среды. Паропроницаемая мембрана – также важная составляющая вентфасада
При покупке материалов стоит обратить внимание на изготовителя, страну производства и срок годности
Требования к конструкциям вентилируемого фасада согласно СНиП
Пожарная безопасность — это одно из главных требований к вентилируемым фасадам, впрочем, как и к другим системам для наружного утепления. Регламентирует процесс разработки проекта вентфасада Техническое свидетельство ФГУ ФЦС Росстроя. В нем устанавливаются требования ко всем элементам и к системе в целом. Законодательно, требования к конструкциям закреплены в СП 23-101-2000. В документе речь идет о проектировании тепловой защиты различных типов зданий. В СНиП 23-02-2003 также регламентируется тепловая защита зданий.
Между подцоколем и фасадом оставляем зазор не менее 2,5см
Без пожарных испытаний конструкции такого типа нельзя считать безопасными. После прохождения специальных тестов определяется возможная высотность зданий, для их монтирования. По результатам проверок выдается заключение о пожарной безопасности системы.
Проектно-сметная документация на вентилируемые фасады разрабатывается для каждого объекта отдельно. Основой для нее служит задание с информацией о соответствии системы СНиПам. Утверждается задание заказчиком и включает в себя:
- Список архитектурных чертежей фасада.
- Строительные чертежи внешних стен.
От качества монтажа зависит долговечность облицовки. Вентилируемая внешняя отделка — это многослойная конструкция взаимосвязанных элементов. При выходе из строя одного из них, быстро приходят в негодность остальные. Отклонения от правил монтажа могут спровоцировать:
- искажение несущей системы каркаса;
- намокание теплоизолирующего материала или его отслоение от стены;
- затекание воды;
- нивелирование работы вентиляционного канала.
Материалы для изготовления
Подсистема из дерева
В зависимости от условий эксплуатации, характеристик утеплителя и облицовки выбирают оптимальный материал для изготовления несущей конструкции. Популярные решения — дерево, алюминий, оцинковка, нержавеющая сталь.
Дерево
Подсистема для фасада, изготовленная из дерева, применяется редко по следующим причинам:
- недолговечности по сравнению с металлическими вариантами;
- подверженности гниению и разрушению вредителями (древоточцы, грызуны);
- пожароопасности;
- деформациям после намокания и высушивания.
Единственно верным способом монтажа брусьев является их крепление вплотную к несущей стене — в этом случае можно избежать изгибания. Для крепления используют гвозди, саморезы или анкера.
Толщину выбирают с учётом размеров утеплителя.
Перед установкой брусья необходимо обработать составами от гниения и возгорания. Помимо пропиток, долговечность обеспечивается монтажом гидроизоляции.
Алюминий
Алюминиевая обрешетка
Доля алюминиевых систем на рынке около 40%. Алюминиевая подсистема для вентфасадов используется для крепления композитных и керамогранитных облицовочных плит.
Заводское исполнение профиля и комплектующих обеспечивает технологичность сборки. Все детали выполнены точно по размерам и требует подгонки только по длине направляющих. Геометрические размеры стандартизированы для монтажа облицовки большинства производителей.
В зависимости от типа панелей крепление происходит с помощью монтажных зацепов (клямеров), салазок со штифтом, горизонтальных скоб или видимых заклёпок.
Не используют алюминий в условиях агрессивных сред. Для таких мест металл защищают анодированием в заводских условиях.
К преимуществам относят лёгкость конструкции и способность выдержать любой тип финишной отделки. Срок службы до 50 лет.
Главный недостаток — высокая цена.
Оцинкованная сталь
Стальная подсистема
Используют оцинкованные изделия для монтажа подсистем вентилируемых фасадов с отделкой любой массы. Профиль и комплектующие пожаробезопасны.
Среди недостатков отмечают меньший срок эксплуатации по сравнению с алюминиевыми или нержавеющими видами продукции.
Увеличивают время использования покраской или защитой полимерными покрытиями.
Популярны оцинкованные профили для монтажа сайдинга или профлиста.
Нержавеющая сталь
Изделия из нержавеющей стали абсолютно не подвержены влиянию климатических факторов.
Такие подсистемы используют в высотном строительстве, так как они способны выдержать любую облицовку, а по долговечности сопоставимы со сроком эксплуатации дома.
Стоимость готовой конструкции высока, поэтому доля нержавеющих подсистем на рынке приближается к 20%.
Что такое вентилируемый фасад?
Вентилируемые фасады играют большую роль в сохранении долговечности и надежности здания. Дело в том, что именно благодаря их устройству стены не теряют возможность свободного парообмена. Если говорить проще, они дышат. Это позволяет избежать скопления влаги, которое приводит к разрушению строения, а также появления плесени и грибка. Образуется «подушка», которая оберегает здание от сезонных колебаний температур и создает более комфортную среду для жизни внутри помещения.
Что же собой представляет такая конструкция? Вентфасад – это внешняя облицовка частного или многоэтажного дома, которая имеет технический зазор между основанием (утеплителем) и отделочным материалом. Дополнительно в лицевой части есть отверстия, которые обеспечивают свободный поток воздуха.
Схема движения воздуха
Чтобы устроить вентилируемый фасад своими руками для коттеджа или дома, не нужно обладать особыми навыками и использовать сложное оборудование. А вот работы с промышленными, складскими или высотными жилыми строениями нуждаются в специальных согласованиях и расчетах в зависимости от специфики объекта.
Основные способы монтажа
Все методы крепежа отделки к основе подсистемы делятся на две категории – открытые и закрытые.
Первый способ предполагает, что некоторые части крепежных элементов выступают наружу:
- Кляммер – металлическая пластина, чаще всего изготавливается из оцинкованной или нержавеющей стали. Данный метод может применяться для тяжелых отделочных материалов типа фиброцементных или керамогранитных плит. Кляммеры с дистанцерами являются самой успешной и надежной модификацией изделия. Если кляммеры изготовлены из оцинковки, необходимо обеспечить дополнительную защиту в виде полного окрашивания крепления.
- Заклепки — самый выгодный с экономической точки зрения вариант, с которым предельно просто работать. Используются чаще при устройстве и металлической кассеты.
В качестве закрытого крепежа используют:
- Скрытый кляммерный метод, при котором зажимы фиксируют материал отделки не снаружи, а в торцевых пропилах;
- Планки-держатели — горизонтальные направляющие, на них наносят плиты отделочного материала;
- Анкеры типа Кейл — в плитах (кассетах или панелях) проделывают по углам специальные высверлы, в которые вставляются распорные анкеры. Их прикрепляют к аграфам, которые монтируются на горизонтальные направляющие. Данные типы крепежа являются весьма затратными.
- Салазки — компоненты, на которые крепят зацепы, установленные на композитные кассеты.
Критерии выбора кровли
– Назначение здания – для промышленных и хозяйственных строений не рационально приобретать дорогое покрытие, а вот на зданиях жилого назначения экономить не стоит.
– Проектные нагрузки – подбор материала кровли выполняется с учетом предполагаемых ветровых и снеговых нагрузок. При этом покрытие не должно производить избыточных нагрузок на основание и стропила. При проектировании необходимо учитывать работу системы в комплексе. Учесть какие будут применяться материалы для утепления и пароизоляции. Нужно продумать системы водоотведения и предотвращения внезапного падения снега.
– Форма крыши – при использовании листовых материалов для сложных конфигураций крыш будет оставаться много обрезков, лучше остановиться на мягких типах кровельных материалов, например, битумная черепица, либо других видах покрытия с минимальными отходами при монтаже.
-Угол наклона скатов – стоит учитывать, так как для каждого материала производители указывают минимально допустимый уклон, что гарантирует оптимальный водоотвод.
-Эксплуатационные характеристики – к ним относятся прочность, жесткость, пожаробезопасность, устойчивость к механическим воздействиям и коррозионная стойкость, возможность обслуживания гарантийный срок службы.
-Эстетические показатели – здесь все полностью зависит от предпочтений заказчика и фантазии архитектора здания.
– Цена – учитывает расходы на кровельные материалы, систему стропил, доборные и крепежные элементы, а также их монтаж.
Критерии выбора кровли
