Инструменты и материалы, расчет конструкции
Прежде чем приступать к монтажу потолочной конструкции, нужно приобрести требуемые материалы. В их список входит следующее:
- металлические угловые профили;
- стандартные панели Армстронг 60×60 см;
- несущая рейка;
- фурнитура (дюбели и гвозди);
- подвесы с зажимной пружиной.
Эти материалы продаются в любом строительном магазине. Понадобятся и строительные инструменты:
- перфоратор и шуруповерт;
- отвертка;
- отвес и водяной уровень;
- мел либо карандаш;
- пассатижи;
- молоток.
Установка потолка предполагает использование схемы монтажа, что упрощает процесс. Далее определяется последовательность работ.

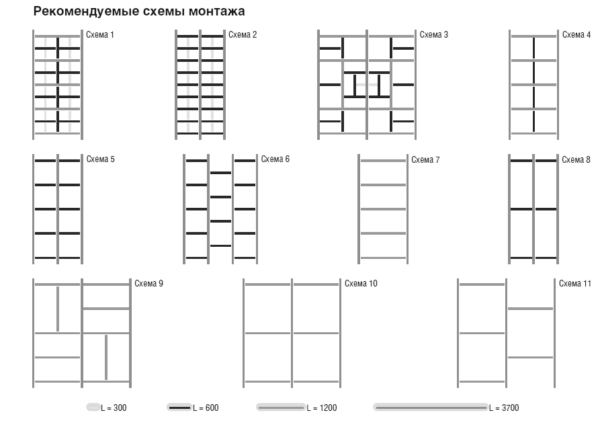

Схемы подвесных конструкций АрмстронгПошаговая инструкцияЧертеж укладки потолочной конструкции
Подвесная система крепится к потолку по одной из трех схем. Рассмотрим один из вариантов:
- Направляющие длиной 600 мм приобретаются из расчета 800 мм на каждый м2 площади потолка.
- Несущий профиль – 1200 мм на каждые 1600 мм.
- Уголки – 500 мм на каждый квадрат.
- Подвесы – 0,6 на м2.
Подвесная конструкция с проемами для вентиляционных решеток и светильников
Вникать в эти расчеты можно не полностью, ведь в строительных супермаркетах применяются программы, с помощью которых проводится вычисление требуемого количества материалов. Потолок, устанавливаемый в помещении больше 200 м2, предполагает приобретение профилей с запасом. Они могут понадобиться не только при установке, но и в случаях, когда потребуется провести ремонт.
Пошаговая инструкция по монтажу
Как собрать каркас?
Важно собирать каркасную систему в заданной последовательности
- Закрепите пристенные уголки по периметру помещения по заранее нанесённым отметкам. Для лучшей фиксации используйте дюбель-гвозди через каждые 60 см.
- Вставьте основные направляющие в пристенные уголки. Если потребуется, подрежьте их или срастите две направляющие. Для увеличения жестокости конструкции присоединяйте их к подвесной системе.
- Между основными направляющими вставьте поперечные профили. При необходимости подрежьте и их.
- Полученные ячейки 120 на 60 см перекройте короткими направляющими по 60 см.
- Закрепите оставшиеся подвесы к готовому каркасу.
Установка подвесного потолка Армстронг
Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.
Подготовительные работы
Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.
Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.
Стоит так же подумать о выборе потолочной плиты. Потолочная плитка Армстронг, как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.
Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.
Потолочная 3D панель 600х600
Сборка каркаса подвесного потолка
Для начала необходимо разметить периметр помещения горизонтальной линией.
Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур. Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены. Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.
После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.
Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.
Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.
Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.
- После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
- Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
- Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
- Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.
На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.
Если же после прочтения статьи вам так и не стало понятно, как устанавливать подвесные потолки Армстронг своими руками, видео-инструкция спасет положение:
После просмотра видео у вас не недолжно остаться вопросов о том, как монтировать подвесной потолок Армстронг.
Что собой представляет изделие
Скажем несколько слов о дизайне подвесного потолка. Конечно, его лаконичность и сдержанность приукрашены. На строительном рынке представлена масса расцветок и фактур. Выпускаются поверхности следующих типов:
- глянец;
- зеркальная;
- матовая;
- с фотопечатью.
Такое разнообразие фактур способствует тому, что потолочная конструкция может быть весьма оригинальной. Каждая отдельная плита независима от других. Часть из них можно установить матовыми, а другие – с фотопечатью. Всегда есть возможность убрать лишние плиты, добавив вентиляционные решетки или дополнительную подсветку. Установка новых частей меняет внешний вид потолка и существенно упрощает ремонт.
Сама система легкая, но выдерживает не только собственный вес. За плитами успешно скрывают инженерные сети. Вся статическая нагрузка приходится на металлические профили. Установка электропроводки возможна при монтаже потолка или уже во время эксплуатации.
Инженерные коммуникации, скрытые конструкцией
Уникальность потолочной конструкции кроется в применении крепления, которое используется исключительно при монтаже потолков такого класса. Специфика этого фиксатора в том, что с его помощью система Армстронг меняет свою высоту. На эти спицы крепятся профили и перемычки, которые образуют на потолке ячейки. Размеры каждой из них составляют 600×600 мм. Сами картонные панели вставляют в эти проемы, укладывая на металлические профили.
Монтаж потолка Армстронг своими руками
Проектирование потолка Армстронг
- Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
- Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
- Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
- Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
- Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
- Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
- Обозначьте расположения светильников.
- Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.
Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.
Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.
Подготовительные работы перед монтажом потолка Армстронг
- Закончите все строительные работы в помещении.
- Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
- Проведите через середину потолка две линии, параллельные стенам комнаты.
- Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
- С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
- Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
- С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
- Подведите к местам установки светильников провода.
Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.
Крепление элементов подвесного потолка Армстронг
- Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
- Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
- Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
- Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
- Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
- Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
- После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
- Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
- Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
- Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
- Выполните монтаж светильников потолка.
- Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
- Укладку плит начинайте с середины потолка.
- Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
Область применения и рекомендации по использованию
Потолочные панели Байкал можно использовать в следующих помещениях при соблюдении ряда определенных факторов:
- помещениях производственного и общественного назначения при условии соблюдения оптимального уровня влажности и температурного режима;
- помещениях, где необходимо скрыть черновую потолочную отделку, осуществить установку мощных вентиляционных систем, проложить многочисленные кабели под электрические приборы;
- административных зданиях, офисах, торговых предприятиях, клубах, гостиницах и пр.
Привлекательная по внешнему виду и относительно недорогая по стоимости такая система хорошо украсит потолок и даст возможность установить различные варианты освещения – подсветку из светодиодов, люминесцентные лампы, а также пожарную сигнализацию и видеонаблюдение.
Технические характеристики
Несмотря на принадлежность плит Байкал к эконом-классу, данные изделия обладают высокими техническими характеристиками:
- влагостойкость – 70 %. При увеличении влажности в помещении следует применять в отделке влагостойкие плиты Армстронг;
- акустические свойства – звукопоглощение (от 0 до 1,0) и звукоизоляция (32-36 Дб);
- светоотражение (от 75 до 80 %). Этот показатель показывает, какая часть попадающих лучей будет отражена от плиточного покрытия. Чем хуже данный параметр, тем большее количество источников искусственного освещения потребуется установить.
Видовое разнообразие и общие стандарты
Различаются подвесные потолки по типу внешнего декора и текстуре:
- снабженные тиснением;
- с элементами декора (вставками из зеркал, вкраплениями из страз);
- с перфорацией;
- по типу паззла, который складывается в геометрический рисунок.
Плиты отличаются и по типу кромки. У большинства производителей их три:
- micrilook отличается узким ступенчатым краем и подходит для конструкций шириной 150 мм;
- terular имеют более широкий, чем у micrilook ступенчатый край, применяются в системах 240 мм шириной;
- board – универсальный тип кромки, подходит для всех плит.
Также есть производители, у которых насчитывается по 6 и более типов кромок. У Ecophon Focus их целых 8, что значительно облегчает монтаж.
Как сделать самостоятельно?
Как рассчитать комплектующие?
Расчёт приведён для площади 12 кв. м с размерами 300 на 400 см:
- Стандартный потолочный элемент имеет размер 60 на 60 см. На одну сторону потребуется 5 плит, а в длину – 7 плит. Итого на всю площадь потребуется 35 плит.
Совет
Мастера советуют брать количество элементов с запасом 5–10% от общего количества. Итого стоит взять порядка 38–40 плит. В конечном счёте, потребуется две стандартных упаковки. В стандартной упаковке 20 плит. Этого хватает, чтобы перекрыть 7.2 кв. м потолка.
Эти данные можно применять при расчёте количества минеральных плит для монтажа на любую площадь. - Основная направляющая несёт на себе главную нагрузку. Она имеет длину 370 см. Обычно её устанавливают поперёк комнаты на расстоянии 120 см друг от друга. Ширина помещения составляет 300 см, поэтому саму направляющую ещё придётся подрезать. На стенах роль поперечного профиля будет играть пристенный уголок, поэтому на комнату 4 м длиной потребуется 4 профиля.
- Поперечная направляющая — это элемент каркаса, который устанавливают между двух основных профилей или между основным профилем и пристенным уголком на расстоянии 60 см. Его длина составляет 120 см. При четырёх основных профилях, обрезанных под 300 см, получается 15 поперечных направляющих на целые клетки и ещё 5 доборов. Итого 20 поперечин. С запасом – 22 штуки.
- Короткие направляющие. Их размер составляет 60 см. Они служат перемычками между поперечными направляющими. Таких элементов потребуется 6 штук на формирование целых клеток. Общее количество — порядка 18 штук.
- Пристенный уголок. Его рассчитывают с учётом периметра помещения. В нашем случае потребуется 14 метров пристенного уголка.
- Подвесы. Их берут из расчёта 6 штук на один — полтора квадратных метра или на 4 клетки. Выходит на комнату итого 60 подвесов (спиц) и порядка 30 бабочек. Их тоже желательно брать с запасом.
- Дюбель-гвозди. В описываемом примере хватит 30–40 штук для крепления потолка и порядка 18–20 – для крепления пристенного уголка. Не стоит выбирать слишком длинные и мощные дюбель-гвозди. Вся потолочная конструкция в готовом виде обладает достаточно небольшим весом, поэтому хватит обычных 6 мм или 8 мм дюбель-гвоздей.
Подготовка
Продумайте, на какую высоту можно опустить уровень помещения. Минимальное расстояние от поверхности потолка до каркаса составляет 15 см. Возьмите в расчёт все наружные коммуникации. Проектировать нужно так, чтобы после монтажа к ним можно было получить беспрепятственный доступ.
Почистите черновую поверхность от грязи и мусора, если есть.
Сделайте замеры стен по уровню. Поставьте отметки карандашом или маркером на верхних частях боковых стен. В последующем по этим точкам будут выставлены пристенные уголки. Сделайте контрольный замер.
Просверлите отверстия под подвесы и закрепите их на потолке дюбель-гвоздями. Вытяните спицы под нужную длину
Внимание
Желательно располагать подвесы так, чтобы они находились под линиями направляющих. Можно воспользоваться рулеткой и начертить приблизительные линии прохождения направляющих прямо на потолке, затем закрепить подвесную систему.
Готовый подвес — это две спицы, скреплённые одной бабочкой
Таких подвесов потребуется порядка 3 штук на полтора квадратных метра. Их можно крепить на расстоянии 80 см друг от друга.
Схема
делайте чертёж или схему на бумаге перед монтажомдлина помещения 400 см. При делении её на 60 получаем 6 целых и 40 см в остатке. Значит, на схеме будет 6 целых квадратов по 60 см и два добора по 20 см. Ширина 300 см — это 6 целых клеток, боковых доборов нет.Пошаговая инструкция по составлению схемы:
- Чертим основные направляющие. По расчётам их нужно 4 штуки.
- Поперечные направляющие.Их нужно 5 штук в каждый пролёт по 120 см и ещё 5 – на доборы по бокам. Получается 15+5=20 штук.
- Получаются ячейки размером 120 см на 60 см.
- Делим полученные ячейки пополам.
Установка и отделка своими руками
Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.
Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».
Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.
Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали
Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем
В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.
Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.
Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.
Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.
Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.
Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.
Замеры и эскиз
Многие совершают небольшую ошибку, сначала разрабатывая эскиз будущей композиции, а лишь потом проводя замеры комнаты. Намного продуктивнее выполнить все действия наоборот – разрабатывать дизайн будет намного проще с учетом точных данных.
Чтобы установка подвесного потолка системы Армстронг, выполняемая своими силами, прошла без затруднений, каждую стену комнаты меряют как можно точнее и по отдельности. Так достигается наибольшая точность замеров, которые необходимы для последующего расчёта количества необходимых комплектующих.
Измерения нужно проводить в наиболее низком углу помещения, отступив от плоскости перекрытия на некоторое расстояние, которое зависит от параметров выбранной потолочной конструкции. После этого проводится расчет необходимых компонентов.
Подробная инструкция монтажа потолка
Монтаж потолка производится в следующем порядке:
- обмер помещения и разбивка основных взаимо перпендикулярных осей;
- вынос отметок чистого потолка на стены и колонныудобнее всего использовать лазерный уровень для этих целей
- разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;
- крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м монтаж углового профиля с помощью перфоратора отметка углового профиля для обрезки внутреннего угла обрезка углового профиля для внутреннего угла второй угол не обрезается, укладывается поверх обрезанного обрезанные под углом 45 градусов угловые профили подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу отмечаем угловой профиль для обрезания обрезаем угловой профиль для внешнего угла под 45 градсов фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;
- крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
- установка основных Т-профилей 24х38 и выравнивание их в одной плоскости прорезь несущей направляющей должна совпадать с основной осью лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу один край направляющей кладется на угловой профиль другой край подвешивается и выравнивается по лазерному уровню;
- установка поперечного Т-профиля в просечки основного профиля ;
- установка продольного Т-профиля в просечки поперечного профиля;
- укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
- при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
- установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа подготовка плиты для вырезания отверстия разметка отверстия на поверхности потолочной панели вырезание отверстия под встраиваемый светильник.
