Пошаговая схема подключения бойлера косвенного нагрева к водопроводу и электричеству своими руками

Как работает водонагреватель косвенного нагрева?

Бойлер косвенного нагрева выглядит вот так в разрезе.

Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.

Когда бойлер косвенного нагрева горячий

Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.

Когда бойлер косвенного нагрева холодный

При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.

При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.

При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.

Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.

Летний режим накопительного водонагревателя косвенного нагрева.

В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.

У напольных котлов есть функция «Лето». Принцип тот же самый.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Смотрите это видео на YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Смотрите это видео на YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Смотрите это видео на YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

  • выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
  • подбор автоматического выключателя для сети питания водонагревателя;
  • подбор розетки, если она используется.
  • заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

  • для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
  • для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
  • для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Смотрите это видео на YouTube

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство “вампир”, который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Особенности подключения бойлера к газовому котлу

При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:

  • накопительной емкости, окруженной теплоизолирующим слоем;
  • змеевика, необходимого для циркуляции воды;
  • гильзы для подключения температурного датчика;
  • линии рециркуляции (для некоторых моделей).

Принцип нагрева жидкости в бойлере состоит в следующем:

  • нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
  • от теплообменника нагревается вода в бойлере;
  • теплая жидкость концентрируется вверху и поступает в кран или душ.

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

Схема подключения к двухконтурному агрегату

Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.

При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

Схема подключения к одноконтурному газовому котлу

Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.

В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

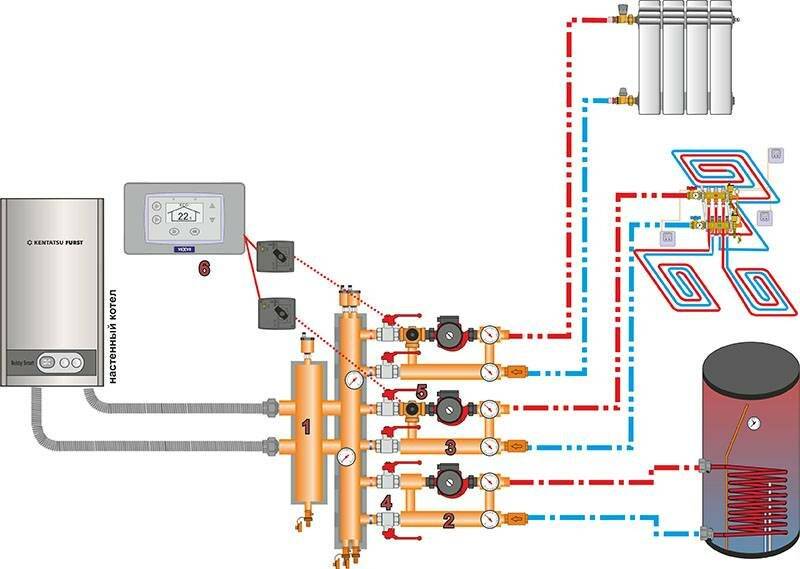

Подключение системы через гидравлическую стрелку

Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.

Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.

Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно. Единственное условие для оборудования схемы с приоритетом – мощный котел.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
