6 способов спрятать гофру от вытяжки на кухне

Маскировка труб своими руками

Спрятать гофру от вытяжки на кухне в короб собственноручно можно, и неважно, есть у вас опыт в этом деле или нет. Все, что потребуется от вас, – это выбор способа маскировки и материала, с которым предстоит работать. Перед началом работы нужно обязательно собрать/подготовить все необходимые инструменты и материалы

Инструменты:

Перед началом работы нужно обязательно собрать/подготовить все необходимые инструменты и материалы. Инструменты:

• электрическая дрель;
• электролобзик (для гипсокартона или дерева);
• перфоратор;
• строительный уровень;
• строительный режущий инструмент (для резки металла);
• шуруповерт;
• линейка.

Крепежные элементы с приспособлениями:

• саморезы;
• дюбеля;
• хомуты;
• металлический или алюминиевый профиль;
• винты.

Перед покупкой нужно правильно высчитать расход материала для обшивки каркаса и количество крепежей.

https://youtube.com/watch?v=rp_cxKsiZ6k

Ход выполнения монтажа — в пошаговой инструкции:

1. сначала обмеряйте воздуховод и пространство около него;
2. сделайте набросок будущей конструкции;
3. при помощи линейки или строительного уровня сделайте разметки на поверхности стены и рукаве вытяжки;
4. на поверхности стены и потолке прикрепите горизонтальные направляющие, используя дюбеля;
5. саморезами зафиксируйте вертикальные направляющие каркаса;
6. один конец гофрированной трубы установите и зафиксируйте в отверстии вытяжки, второй – в вентиляционной шахте, сам рукав аккуратно уложите внутрь короба, выровняйте его по всей длине, чтобы не было изгибов;
7. обшейте каркасную конструкцию отделочным материалом, закрепив саморезами.

Маскировочный короб можно сделать под тон стен или контрастным.

В первом случае он будет выступать как защитно-маскировочная конструкция. Во втором варианте – как декоративный элемент интерьера.

Можно оклеить его обоями или любым другим отделочным материалом.

Требования к материалам для заделки труб

Материалы, которые закрывают трубы, должны отвечать определённым критериям:

• Быть устойчивыми к воздействию температуры, пара.
• Обладать хорошими звукоизоляционными свойствами.
• Не терять со временем цвет от влияния солнечных лучей.
• Легко подвергаться очистке, выдерживать мытьё химическими средствами.
• Пожаробезопасность.

Обычно используют гипсокартон, металл, пластик или дерево. Следует учитывать особенности материалов.

Пластиковые трубы могут выцветать при попадании прямых солнечных лучей, легко повреждаются при ударах, царапаются. Трубы с круглым сечением создают меньше сопротивления движению воздуха, поэтому будет выше эффективность работы вытяжки. Прямоугольные трубы менее заметны в интерьере, но для создания хорошей тяги они не должны быть в длину более 3 метров, а повороты не должны быть под острым углом. Кроме того, перед приобретением, следует выполнить точные замеры, подобрать все детали (прямые секции, рукава для изгибов, крепления), чтобы в собранном виде конструкция соответствовала расстоянию от вытяжки до вентиляционной шахты.

Гофру перед установкой необходимо хорошо растянуть, тогда меньше будет шума при работе прибора, лучше условия для движения воздуха. В отличие от пластиковых и стальных изделий с гладкой поверхностью гофра из алюминия больше загрязняется изнутри: на складках оседают частицы жира, пыли, гари.

Дерево используют для заделки труб, если в кухне деревянная мебель. Для повышения устойчивости к агрессивным факторам его покрывают защитными материалами.

Каждый из предложенных вариантов имеет свои плюсы и минусы. Лучше планировать, как будет выглядеть кухня, заранее, продумывая и учитывая все детали. Тогда получится реализовать большинство желаний, оптимально совместить функциональность и красоту исполнения.

Требования к материалам для заделки труб

Прежде чем приступать к маскировке трубы, убедитесь, что используемые материалы отвечают нормам качества и безопасности. Они должны быть влагостойкими, огнеупорными и прочными, особенно если трубы находятся вблизи варочной поверхности. Таким материалом может быть гипсокартон ГКЛВО. Он обладает уникальным составом, в который включены антипирен для огнезащиты, филаментные нити, обеспечивающие повышенную прочность, и гидрофобный компонент для влагостойкости.

Если используют навесные шкафы, они должны быть изготовлены из МДФ и ЛДСП.

Для окраски трубы в тон стен лучше пользоваться водоэмульсионными красками. При оформлении воздуховода недопустимо применять клей “Момент” и другие аналогичные, которые при нагревании становятся токсичными, и не оклеивать трубу обоями, цветной бумагой, пленкой–самоклейкой и подобными быстровоспламеняющимися материалами.

Виды труб и способы их маскировки на кухне

Во многих квартирах маскировка трубопровода предусмотрена в планировке: застройщик делает специальные штробы в стенах, в которые прячут водопроводные коммуникации систем горячего и холодного водоснабжения и отопления.

Канализационные трубы обычно прячут в полу или в стене на этапе строительства или капитального ремонта. Единственный вид труб, которые нельзя закрывать наглухо – это газопровод. Из соображений безопасности к газовому оборудованию должен обеспечиваться беспрепятственный приток воздуха.

Если замуровать трубу или поместить колонку в закрытый короб, то при утечке газ будет скапливаться в закрытом пространстве, и такое положение может однажды привести к взрыву. Поэтому по существующим требованиям газовые трубы закрывать с помощью коробов, замуровывать в стены категорически запрещено.

Существует несколько основных способов закрыть трубы холодного и горячего водоснабжения, отопления, вентиляции, канализации и газопровода.

Стандартные варианты – с помощью каркасных конструкций на основе металлических профилей и листов из гипсокартона (фанеры, пластика, ДСП). В этом случае конструкция будет восприниматься как часть планировки.

Другой популярный способ маскировки – с помощью навесных и напольных мебельных модулей.

В любом случае, использование любых конструкций не должно противоречить требованиям безопасности и согласовываться с газовой службой.

Каждый хозяин выбирает свой способ маскировки трубопроводов, исходя из возможностей, общих стилевых решений и эстетических предпочтений.

Сооружение коробов

С помощью коробов можно спрятать вертикально и горизонтально идущие инженерные коммуникации на кухне. Это простой способ, который позволяет сохранить эстетику дизайна помещения.

С помощью различных материалов – гипсокартона, пластиковых панелей, МДФ или ЛДСП – монтируются прямоугольные конструкции. Они могут выступать над поверхностью стен, устанавливаться в имеющихся нишах и углах помещения, под потолком или вдоль пола, либо комбинироваться с мебельным гарнитуром.

Соорудить короб достаточно просто: для этого требуются металлические перфорированные профили, шуруповерт и саморезы. С помощью профилей делают каркас соответствующих размеров. Профили надежно соединяют крепежными изделиями и крепят к стене, потолку и полу саморезами.

Ширина каркаса должна быть рассчитана таким образом, чтобы с обеих сторон трубы было свободное пространство минимум 10 см. Когда каркас смонтирован, на него крепят листы гипсокартона, пластика или МДФ.

Маскировка с помощью мебели

Элементы мебели – навесные и напольные шкафы – самый легкий и удобный способ спрятать трубы инженерных коммуникаций на кухне. В большинстве квартир соотечественников с помощью специального шкафчика под раковиной маскируют сифон и слив канализации.

По тому же принципу можно скрыть другие трубы: для этого используют верхние и нижние модули кухонного гарнитура. В зависимости от толщины и расположения труб в корпусе навесного шкафа прорезают отверстия либо полностью убирают дно или верхнюю часть модуля, оставляя только боковые стенки и фасад (дверцу).

Маскировка с помощью навесных шкафов – это традиционный способ спрятать трубу вытяжной вентиляции и газопровода. Для этого кухонный гарнитур вешают на стену таким образом, чтобы полки внутри шкафа оказались параллельны трубе.

При необходимости в них можно вырезать отверстия по диаметру и расположению трубы газопровода или отопления, а если это толстая гофротруба вытяжной вентиляции, можно полностью убрать полки и оставит свободную нишу.

Если нужно спрятать трубы с помощью навесного мебельного модуля, нельзя использовать её в качестве опоры для навешивания. Шкафчик с дверцей нужно крепить только к стене или боковым модулям. Она не должна подвергаться нагрузке, особенно если это газопровод.

Другой вариант маскировки – с помощью столешницы, соединяющей напольные модули, раковину или подоконник. Столешницей маскируют горизонтально идущие трубы газопровода, канализации или отопления.

При возможности даже можно заменить подоконник с помощью одной плиты из натурального или искусственного камня (гранита, мрамора) либо из ЛДСП 16-22 мм. Многие дизайнеры используют одну конструкцию, переходящую из столешницы в подоконник.

Способы маскировки труб

Маскировать трубу допустимо только у проточной вытяжки. Устройство ее несложное: пар и запах выводятся из кухонного помещения через воздуховод, который соединяет вытяжку с вентиляционной системой.

Преимущества такой вытяжки в следующем:

• приемлемая цена;
• весь загрязненный воздух выводится из помещения;
• простота в уходе – достаточно очищать фильтры один раз в несколько месяцев в зависимости от интенсивности использования вытяжки.

Однако имеются и минусы, и один из них – монтаж вывода воздуховода в вентиляцию. Наружная труба может серьезно испортить дизайн помещения, поэтому нуждается в маскировке.

Материал изготовления воздуховода бывает:

Среди способов маскировки зачастую выбирают:

1. Специальный пластиковый короб, который продается в магазинах. В него скрывают алюминиевую гофру и металлический воздуховод. Бюджетный вариант.
2. Подвесные или натяжные потолки – затратный, но наиболее эффективный способ. Полотно подвесного потолка надежно скроет наружные коммуникации.
3. Обшивка трубы гипсокартоном.
4. Прокладка вытяжного трубопровода внутри кухонного гарнитура. Здесь без мебельного дизайнера обойтись трудно. Тем не менее, способ себя оправдывает: можно заказать маскировочный шкаф специально для трубы.
5. Окрашивание под цвет стены – самое простое решение проблемы.

К сведению. Проточная вытяжка – не единственный способ избавиться от кухонных паров и запахов. Еще один вид вытяжки – рециркуляционная. Она не требует монтажа воздуховода, поскольку втягивает воздух, очищает и снова выпускает в кухню. Однак, в отличие от вентиляционной вытяжки, рециркуляционная нуждается в регулярной смене угольных фильтров.

Какой способ лучше

Бюджетный и при этом эффективный способ маскировки – гипсокартонный короб, который надежно скроет трубу и будет выглядеть как элемент кухонного гарнитура. Его можно установить самостоятельно, достаточно купить подходящий материал – металлический профиль и лист гипсокартона.

Наименее затратный способ спрятать трубу вытяжки – это задекорировать ее под окружающий интерьер квартиры, например, покрасить в тон стен. Если она небольшая и тонкая, можно задекорировать ее под стебель бамбука.

Оригинальная идея – проложить горизонтальную металлическую трубу как часть конструкции рейлинга, если он имеется в кухне. На верхний металлический рейлинг можно вешать сковороды и сотейники, а труба будет проходить сверху или снизу в виде дополнительного декора.

Использовать для маскировки воздуховода навесной шкаф, сделанный на заказ, – это идеальный, но весьма затратный вариант.

Варианты маскировки трубы

Существует большое количество вариантов декора, позволяющих скрыть дополнительные коммуникации, но чаще используются лишь некоторые из них, т. к. отличаются функциональностью, привлекательным внешним видом, простотой исполнения.

Если решается вопрос, как спрятать гофру от вытяжки, рекомендуется рассмотреть способ, предполагающий необходимость монтажа верхней полки по всей длине гарнитура. Она должна превосходить навесные шкафы по ширине. Тогда труба, располагающаяся над мебелью, не будет видна, если смотреть на нее из кухни. Такой вариант подходит и для гарнитура, который изготавливается на заказ, а также для помещений без ремонта. В последнем случае верхняя полка изготавливается и устанавливается самостоятельно.

Пластиковый короб для маскировки трубы

Закрыть гофру можно разными способами:

1. С помощью декоративного пластикового короба. Его собирают из готовых панелей и уголков. По размерам короб должен превосходить диаметр трубы.
2. Вместо гофры устанавливается пластиковый аналог. Желательно выбирать такой вариант изделия, чтобы его высота была меньше ширины, тогда из кухни трубу видно не будет.

Первый вариант следует выбирать, если работу нужно произвести быстро и нет опыта в подключении коммуникаций. Тогда не придется заниматься демонтажем старого воздуховода и установкой нового, а потребуется заняться сборкой пластикового короба поверх имеющейся гофры.

Натяжной или навесной потолок

Замаскировать коммуникации, которые отведены от вытяжки, можно более основательным и дорогостоящим методом. Его следует выбирать, если решение об установке воздуховода между вытяжкой и отверстием магистральной вентиляции было принято после окончания ремонта или на начальном этапе отделочных работ.

Когда планируется закрывать гофру натяжным потолком, труба будет располагаться в подпотолочном пространстве (над фальшпотолком). Главные преимущества этого способа — существенное улучшение интерьера и возможность полностью скрыть воздуховод. Однако при необходимости не удастся быстро получить доступ к трубе. Придется демонтировать фальшпотолок.

Короб из гипсокартона

Спрятать гофру от вытяжки на кухне данным методом проще, чем в случае с монтажом натяжного потолка. Стоимость конструкции ниже. Есть возможность самостоятельно выполнить монтажные работы при наличии опыта. Гипсокартонный короб отличается привлекательностью, создает иллюзию двухуровневого потолка. При взгляде на вытяжку труба остается вне зоны видимости, т. к. полностью располагается внутри конструкции.

Однако у этого метода есть существенный недостаток — отсутствие доступа к воздуховоду. При появлении каких-либо нарушений в работе вытяжки придется демонтировать короб. По этой причине следует выбирать такой метод, только если есть уверенность, что все элементы системы отведения воздуха будут функционировать исправно в течение длительного периода.

Вытяжка, встроенная в кухонный гарнитур

Если кухня изготавливается на заказ, то достаточно внести в проект еще один навесной шкаф, который будет установлен на участке, где располагается вытяжка. Внутри отсутствуют полки, требуется изменить конфигурацию стенок. В результате не будет видно отведенных от вытяжки коммуникаций. Преимуществом этого варианта является свободный доступ к трубе.

Если решается вопрос, как обыграть воздуховод в случае, когда кухонный гарнитур уже установлен, нужно постараться подобрать шкаф с такой же лицевой панелью, что и другая мебель в помещении. Он не должен выделяться по ширине и длине на фоне других элементов кухонного гарнитура. Если нет возможности найти такой же шкаф, следует рассмотреть вариант декорирования всей мебели в помещении. Тогда удастся скрыть недостатки фасада.

Покраска и декорирование

Окрашивание обновит интерьер и создаст индивидуальный дизайн помещения. Однако для получения требуемого результата необходимо правильно выбрать тон красящего материала. Желательно, чтобы этот цвет гармонировал с оттенками, которые преобладают в интерьере. При выборе варианта оформления можно рассматривать разные идеи: установку цветочных горшков над шкафами, использование декоративных элементов, подходящих к стилю интерьера кухни.

Как скрыть газовую колонку и трубы в шкафу

Скрыть трубопровод можно и за кухонной мебелью. В этом случае устанавливаются тумбы без задних стенок – это позволит в любой момент получить доступ к коммуникациям.

А вот с газовой колонкой дело обстоит не так просто. Как уже было сказано ранее, из соображений безопасности лучше всего смириться с ней и ничем не закрывать. Но в погоне за опрятным внешним видом хозяева часто скрывают колонку в шкафу так, как показано на фото ниже:

Если вы решили все-таки встроить газовый водонагреватель в шкаф, то вот как можно/нельзя это делать:

Фото 1. Плохой пример, так как и сверху и снизу шкаф закрыт, хоть пространство между стенками колонки и шкафа имеется.

Фото 2. Этот способ уже лучше, так как частично водонагреватель открыт и шкаф шире колонки.

Фото 3. Смотрится очень аккуратно, так как шкафчики здесь практически таких же размеров как сам водонагреватель, а его белый цвет не диссонирует с кухней. Фронтальная, верхняя и нижняя часть открыта, но по бокам расстояние довольно маленькое.

Фото 4. Наилучший вариант, так как колонка открыта (маленький шкафчик с решетчатым фасадом) и практически сливается со светлой стеной.

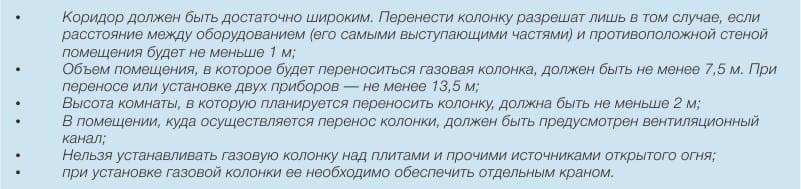

Вообще, при большом желании колонку можно перенести в коридор, однако для этого он должен отвечать следующим требованиям:

• Перенос колонки в обязательном порядке должен согласовываться с газовой службой, которая может вам и отказать. К примеру, в домах старого фонда и в квартирах с очень старыми колонками перенос вряд ли одобрят;
• Демонтаж и монтаж осуществляется только специалистами;
• Имейте в виду, что за такую услугу придется немало заплатить.

А вот доказательство того, как самый обыкновенный водонагреватель может вписаться в самую обыкновенную квартиру, например, в хрущевке.

Способы маскировки труб

Трубы большого диаметра, используемые для вентиляционного оборудования или газовых колонок, негативно влияют на внешний вид помещения. Однако существует несколько доступных способов, позволяющих удачно их замаскировать.

Проще всего приобрести вытяжку вместе с кухонным гарнитуром, конструкция которого предполагает расположение воздуховода внутри навесного шкафчика. При желании такую мебель можно заказать по индивидуальному эскизу в мастерской.

Способ второй – маскировка трубы с помощью короба из гипсокартона. Домашнему умельцу не составит большого труда смастерить конструкцию своими руками, а затем задекорировать в общей стилистике помещения кухни. Такой вариант идеален, если планируется установка подвесного многоуровневого потолка из гипсокартона.

Хозяевам, которые не планируют заниматься сооружениям короба самостоятельно, можно посоветовать приобрести пластиковую конструкцию в специализированной торговой точке. Изделия не нуждаются в сборке, имеют различные габариты, нередко снабжены встроенной подсветкой.

Один из удобных и доступных вариантов маскировки вентиляционных труб – декоративный экран, изготовленный из закаленного стекла или пластика. Такая конструкция не подойдет для вытяжек, у которых вентиляционное отверстие расположено далеко. Чаще всего экран крепится между двумя навесными шкафами и имеет небольшие размеры.

Упрятать трубу вентиляции, расположенную близко к потолку, можно под натяжной конструкцией. С точки зрения эстетической привлекательности этот вариант неплох, но необходимо учесть, что рассчитан он на помещение с высокими перекрытиями. Имеется у данного проекта и другой существенный минус — если вентиляция выйдет из строя, придется разбирать всю конструкцию, а это долго и дорого.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.
