Проход дымохода через кровлю из металлочерепицы — способы устройства, схемы, пошаговая инструкция

Обустройство круглого дымохода

При обустройстве круглого дымохода используем заводской проходной элемент (гильза). Он устанавливается снизу крыши и крепится со стороны чердака (мансарды), берется размером большим, чем сама труба. Например, для трубы диаметром 160 мм берется проходной элемент (она же гильза или кровельная проходка) диаметром 230 мм. В проходной элемент устанавливается труба.

Пустоты между гильзой и трубой заполняются базальтовой ватой. Это обеспечит противопожарную безопасность. Гильза не будет нагреваться от трубы. В дальнейшем на трубу надевают мастер-флэш (еще он называется колпак). Мастер-флэш представляет собой металлизированный лист с верхним эластичным силиконовым соединением с отмеченными на нем размерами. Размер необходимо выбрать и вырезать меньший, чем размер трубы.

Далее мастер-флэш смазывается жидким мылом и надевается на трубу. Основание мастер-флэша и металлочерепица в месте крепления смазываются силиконом и плотно обжимаются. В дальнейшем основание мастер-флэша с шагом 30-35 см. крепится кровельными саморезами к металлочерепице.

Монтаж разделки

Дымоходная разделка печи длительного горения должна выполняться с соблюдением прямоугольного сечения и иметь в наличии плотный нижний металлический фартук и декоративный верхний. Таким образом, в нижней части должно быть обеспечено герметичное примыкание к листу металла, а также к кирпичному колодцу. Для чего в кладке нарезается «штроба» глубиной не менее полутора – двух сантиметров. Высота выбирается так, чтобы штроба на горизонтальных зонах не проходила по шву кладки. Наклонные места здесь нарезаются параллельно плоскости ската крыши.

Как уже было упомянуто выше, крепление осуществляется при помощи дюбелей с широкой шляпкой либо кровельных саморезов. Прежде чем в штробу вставить загнутую полку, ее нужно заполнить влагостойким герметиком.

  1. – нижний сегмент,
  2. – боковые сегменты, закреплённые с завёрнутыми «язычками» (семь – восемь сантиметров).
  3. – верхний сегмент фартука, при этом края завертывают по бокам.

Последнее, что вы должны сделать – герметизировать угловые соединения следует очень аккуратно битумной мастикой, как изнутри, так и снаружи.

  1. – на первом этапе крепят ряд металлочерепицы, который плотно прилегает дымоходу камина со стальной топкой,
  2. – после этого водворяется нижняя планка фартука. Фиксировать в штробу ее не нужно, впрочем, как и остальные. Здесь можно обойтись частым креплением с помощью мелких дюбелей и подмазки густого герметика.
  3. – далее закрепления нижней планки продолжается набор листов металлочерепицы до крайнего ряда, целиком примыкающего к боковым стенкам дымохода, то есть кровельное покрытие не должно укладываться выше по скату. Перед тем, как продолжить, нужно закрепить верхнюю планку фартука, а затем боковые. Таким образом, сверху металлочерепицы крепится только в верхней части, сбоку же и снизу, – ее не видно, так как она скрыта планками. Для этого на верхних углах выполняются вертикальные надрезы, много делать не нужно, достаточно двух, при этом. Края надрезов должны быть аккуратно обработанными.
  1. – срезаем колпак,
  2. – на трубу надеваем манжет,
  3. – фланец изгибаем по форме поверхности,
  4. – закладываем битумный шнур,
  5. – всю конструкцию крепим на саморезы.

Верхняя разделка отличается тем, что у нее выполняется более высокий колпак. В котором предусмотрено угловое расположение к уклону ската.

Монтаж вентиляционных элементов

Перед выполнением работ очищают кровлю от загрязнения. Место производства работ протирают сухой ветошью.

Монтажные работы выполняют в следующей очередности:

Схема подкровельной вентиляции

  • С помощью шаблона размечают место установки вентиляционной трубы.
  • По шаблону с помощью дрели проделывают отверстия в кровле.
  • Зубилом и ножницами соединяют отверстия в одну линию. Вырезанную часть удаляют.
  • Обрабатывают края вырезанного отверстия напильником.
  • Открепляют лист металлочерепицы с проделанным отверстием.
  • Размечают отверстие в гидроизоляции для установки уплотнительной прокладки.
  • Устанавливают по размерам уплотнительную прокладку.
  • Наносят герметик на уплотнительной кольцо.
  • Устанавливают кольцо на гидроизоляцию и крепят его саморезами к обрешётке.
  1. Устанавливают лист металлочерепицы с отверстием на место.
  2. Устанавливают проходной канал в проделанное отверстие.
  3. Закрывают пространство между кровлей и каналом прокладкой из негорючего материала.
  4. Проходной элемент закрепляют с помощью саморезов.
  5. Места стыка прокладки с каналом проклеивают герметиком.
  6. Через переходник вставляют вентиляционную трубу.
  7. С помощью уровня монтируют трубу в вертикальное положение.
  8. Выверенную трубу крепят саморезами к проходному элементу.
  9. Места стыков проклеивают герметиком.
  10. Устанавливают дефлектор.
  11. Проверяют качество выполненных работ со стороны кровли и чердачного помещения.

Совет. Воздухоотвод со стояком канализации соединяют с помощью гофрированной трубы. Отвод вытяжки с вентиляционным каналом соединяют напрямую.

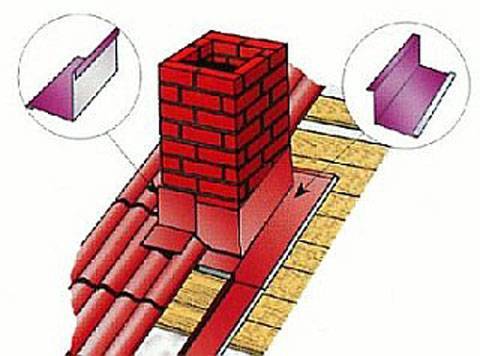

Схема обхода трубы металлочерепицей

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

  • установка внутреннего фартука до начала монтажа покрытия;
  • устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

  • Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
  • По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

  • Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
  • Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
  • Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
  • Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
  • После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
  • Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

  • На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
  • Смочив элемент жидким мылом, его натягивают на трубу.
  • Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
  • Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Изготовление проёма под дымоход

Требованиями пожарной безопасности предусматривается отступ от корпуса дымохода до элементов стропильной системы и пирога кровли, выполненных из сгораемых или подверженных оплавлению материалов. Величина зазора определяется наличием у дымоходного канала негорючей изоляции, теплопроводность которой не превышает 0,3 м2*°С/Вт. Так, для кирпичных и керамических колодцев отступ должен составлять не менее 250 мм, в то время как для сертифицированной сэндвич трубы достаточно и 130 мм.

С учётом габаритов дымоходного канала определить размеры проёма достаточно просто. Следом идёт нанесение разметки на детали внутренней обшивки и обрешётки. Парозащитные и гидроизоляционные материалы разрезают конвертом и заворачивают внутрь пирога. Далее внутренние поверхности проёма следует отделать гидроизоляционным материалом, не чувствительным к нагреву, как правило в этих целях используют алюминиевую или медную фольгу.

Обращаем ваше внимание, что к этому моменту металлочерепица должна быть демонтирована вокруг места прохода. Лучшим вариантом считается вести демонтаж начиная от конька и снять по одному листу в каждую сторону от проёма

Таким образом проход в кровле должен быть полностью свободен на момент установки дымоходной трубы. Для крыш под металлочерепицу характерен следующий порядок действий: сначала стропильная система подготавливается в месте прохода трубы, далее по общей схеме устраивается пирог кровли, после чего заполняется проём и монтируется покрытие с разделкой.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

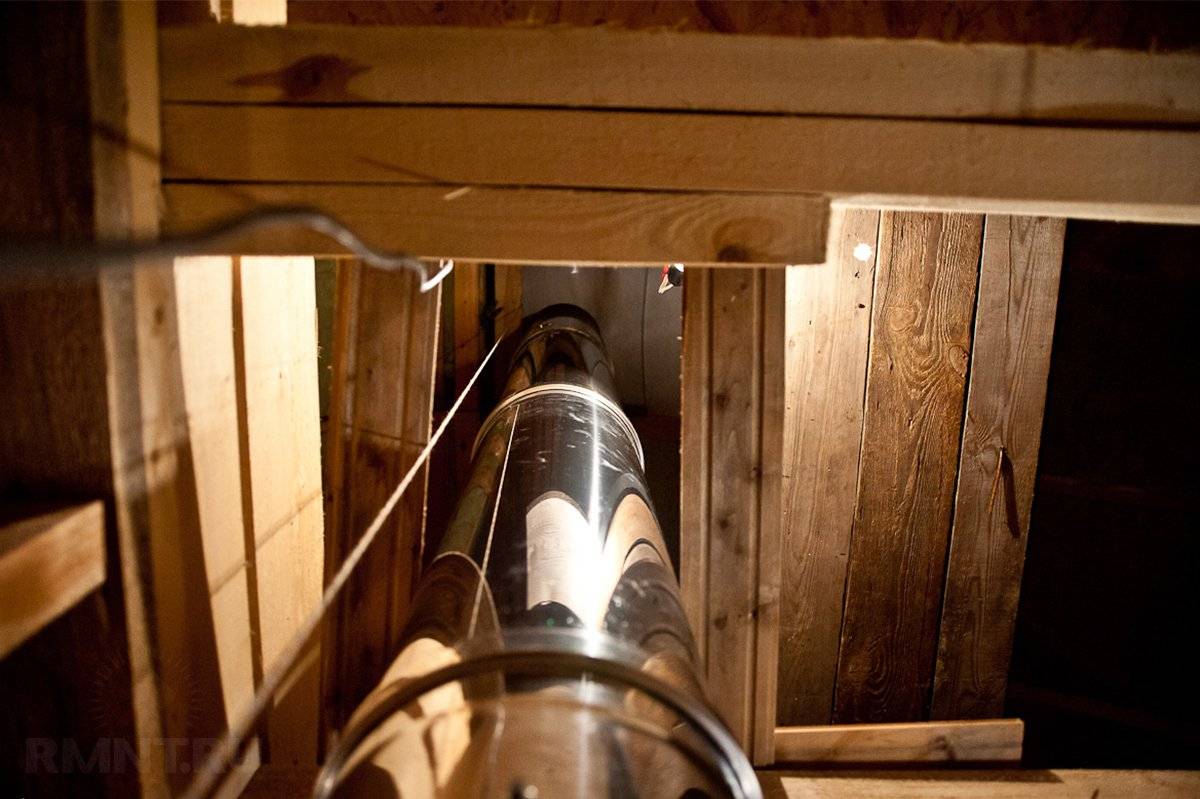

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

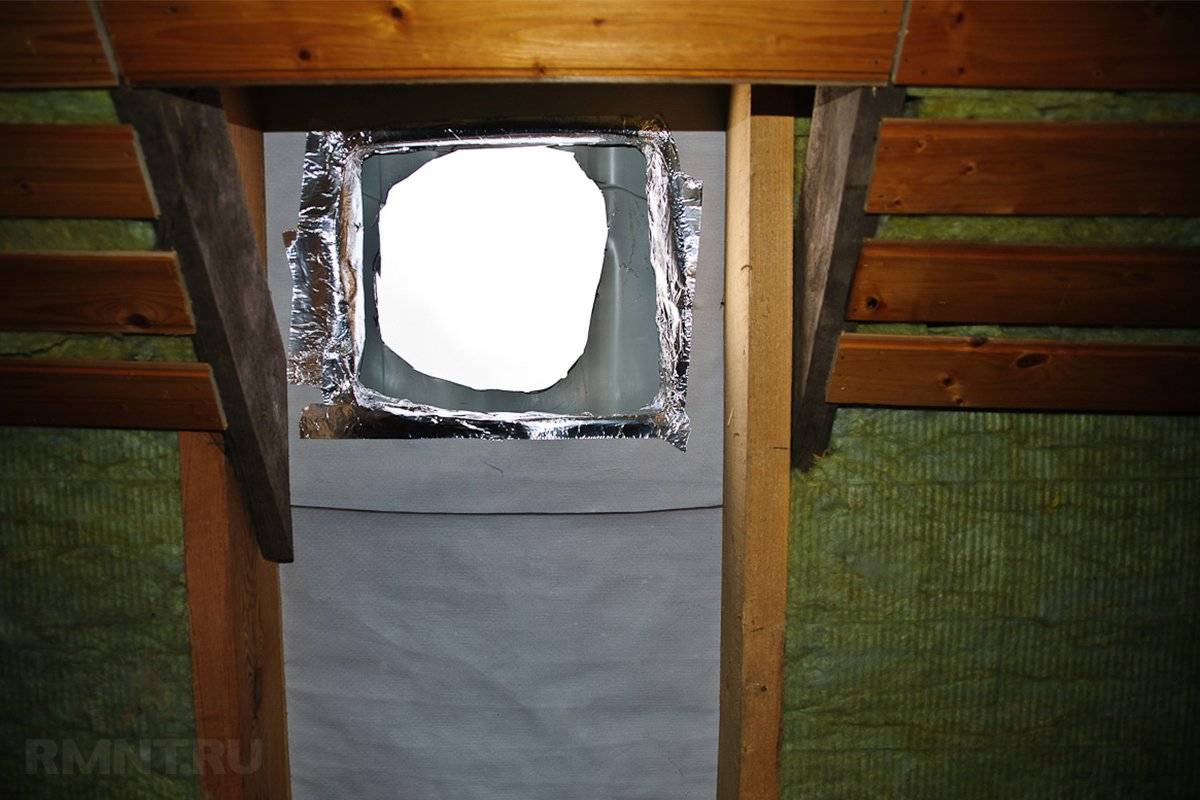

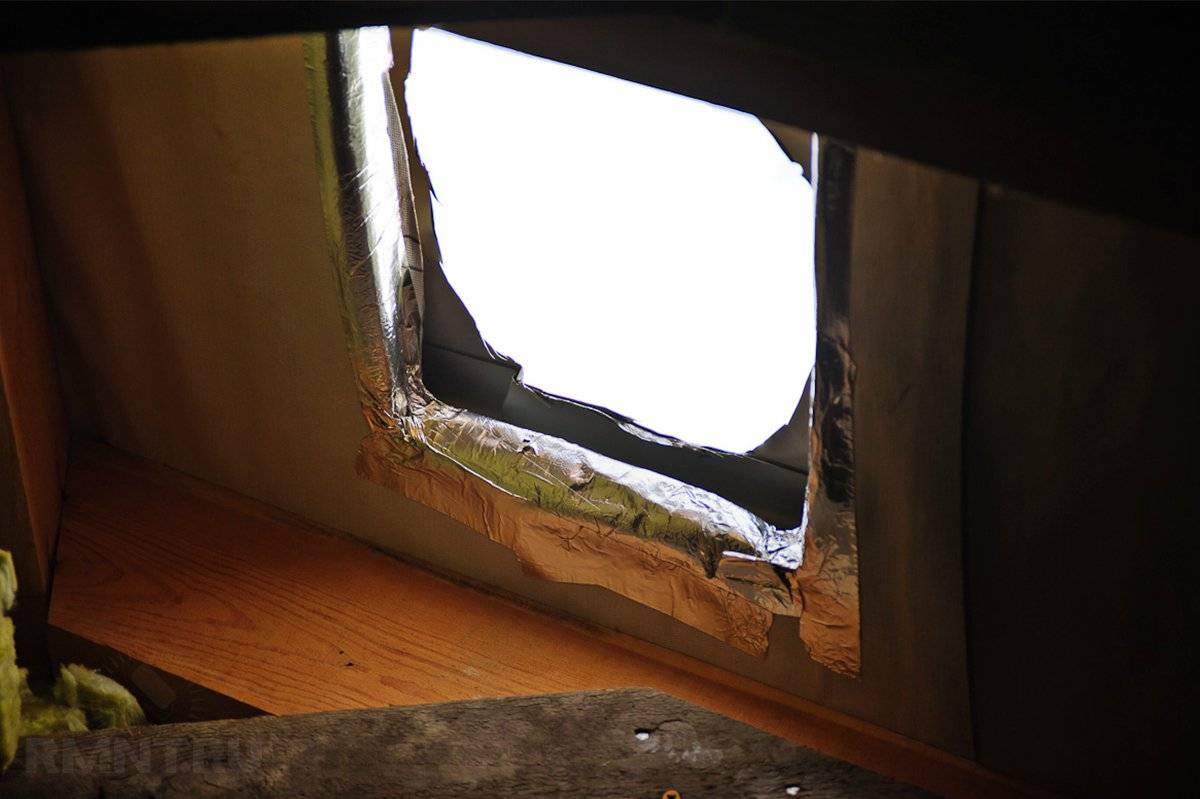

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

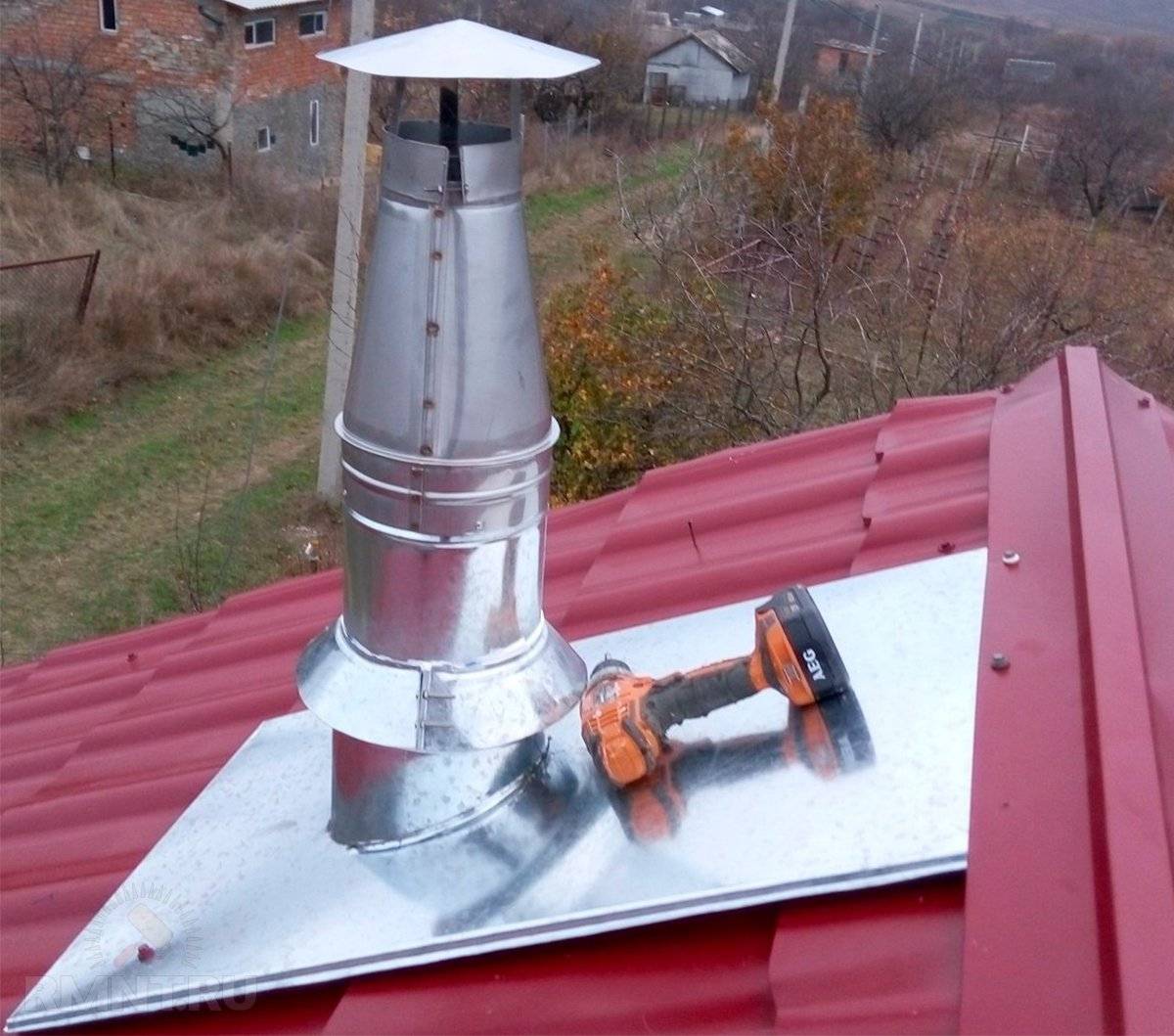

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.

Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожаробезопасность

Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.

Нарушение правил безопасности

Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.

Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.

Изоляция короба базальтовой ватой

Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Как выбрать разделку

Существует два типа крышных разделок — для дымоходов круглого и прямоугольного сечения. В последнем случае герметичный фартук собирается собственноручно из кровельного железа. Не смотря на трудоёмкость, такой вариант считается наиболее надёжным. Разделки под трубу круглого сечения изготавливаются фабрично, они имеют вид гофрированной манжеты с широкими полями. Для качественного и герметичного примыкания место прохода трубы должно изолироваться двумя фартуками: внутренним и внешним декоративным.

Для прохода труб круглого сечения через металлочерепицу используют гибкие разделки из термостойкой синтетической резины. Более экзотический вариант, преимущественно европейского производства — композитные алюминиевые разделки. В обоих случаях суть их работы в том, что они повторяют сложный профиль металлочерепицы и крепятся к ней как механически, так и герметизирующим клеевым соединением.

Самостоятельное изготовление разделки требует определённой сноровки и простейшего набора инструмента для кровельных работ — киянки и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных планок. На углах планки стыкуются либо подворотом, либо на фальцах, что предпочтительней. Нарезка полос кровельной стали должна выполняться без перегрева кромок, к тому же примыкающие к дымоходу и кровле края должны иметь подворот, то есть одинарную завальцовку.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Как правильно обустроить дымоход

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

  1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
  2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
  3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Кстати, через эти же элементы наружу выводятся не только дымоходы, но и вентшахты на кровле.

Любой объект, который оборудован печной трубой, должен иметь хорошую герметизацию для предотвращения протечек. Если же использовать неподходящие материалы или способы герметизации, то это станет причиной образования конденсата на стенках трубы. В свою очередь, плохая гидроизоляция дымохода на крыше это повлечет за собой увеличение давления, потерю тяги и возникновение трещин в трубе.

Гидроизоляция дымохода на крыше избавит от многих трудностей в период отопления

Защита вывода кирпичной трубы

После того, как труба уже выведена на крышу из металлочерепицы, необходимо обеспечить герметичное прилегание кровельного покрытия вокруг узла примыкания кровли к стене. Для таких целей пользуются кровельной конструкцией, которая получила название внутренний фартук и для ее устройства потребуются металлические уголки, выполняющие функцию планок примыкания. Их приобретают одновременно с покупкой комплектующих к кровле и имеют они тот же цвет, что и материал для кровли.

Чтобы сделать внутренний фартук, потребуются инструменты:

  • маркер;
  • молоток;
  • плоскогубцы;
  • металлическая длинная линейка;
  • болгарка с 2-миллиметровым диском.

Мероприятия, направленные на решение проблемы, как обойти трубу металлочерепицей и работы по обеспечению надежного примыкания материала кровли к трубе выполняются поэтапно:

  • к поверхности дымохода прикладывают планку примыкания и на кирпиче отмечают линию, где это происходит (аналогично этому способу выполняют выход вентиляции на крышу из металлочерепицы );
  • используя металлическую линейку, метку переносят на другие стороны дымохода;
  • с помощью болгарки по отмеченной линии делают канавку шириной 2 миллиметра. Прокладывают штробу не по месту шва кирпичной кладки, а по ее поверхности;
  • рабочие участки очищают от образовавшейся на них пыли – лучше всего их промыть водой и дать им высохнуть;
  • канавку заполняют силиконовым герметиком, желательно бесцветным, и вводят в нее край планки примыкания для металлочерепицы. закрепляя ее саморезами. При этом работы по монтажу начинают со стенки, повернутой к карнизу крыши, а не к коньку. Остальные части фартука закрепляют по остальным сторонам трубы аналогично. Если не получается состыковать планки, то в таком случае выполняется нахлест шириной 15 сантиметров;
  • затем под нижнюю кромку фартука помещают лист металла – его принято называть галстуком, этот элемент необходим для отведения осадков в направлении водостока или к ендове. По краям галстука делают небольшие бортики при помощи молотка и плоскогубцев;
  • после этого вокруг трубы сверху фартука и галстука укладывают металлочерепицу и приступают к установке наружного фартука.

При проведении работ, чтобы кровельное покрытие не повредить, необходимо соблюдать меры безопасности: строитель должен надеть пояс монтажный, имеющий страховочный фал, обувь с мягкой подошвой. Передвигаться нужно по обрешетке, наступать в прогиб волны.

Когда завершен монтаж покрытия около трубы, устанавливают наружный фартук, выполняющий функцию больше декоративную, чем защитную. Обустройство наружного фартука проходит аналогично тому, как и внутреннего, только планки примыкания крепят к трубе, не выполняя штробление стенок.
