Особенности производства вентилируемых фасадов

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

Доборные элементы и крепления

Крепления
вентиляционного фасада зависит от типа облицовки. Например, металлическая или
деревянная фиксируется саморезами. Таким же образом крепится сайдинговая.
Клинкерные термопанели – клипсами-кляймерами, а швы заделываются специальными
полосками (нащельниками). Если облицовка из камня или кирпича, то швы
заделываются герметиком.

Доборные
элементы представляют собой подконструкцию между фасадом и кровлей. Они
защищают облицовку от попадания влаги. Доборные элементы бывают нескольких
видов:

1. Парапетная крышка –
   используется при монтаже парапетов и примыкания вентфасада к кровле.
2. Откосы – применяется,
   если вентфасад примыкает к окнам или дверям.
3. Конек – угловые стыки
   кровли и фасада.

Размеры
данных конструкций должны рассчитываться на этапе планирования отделки фасада,
ведь они изготавливаются по индивидуальным чертежам.

Работы по проектировке

Составить проект вентилируемого фасада – не так-то легко, ведь это учет не только четырех стен и общей площади дома, которая переносится на бумагу, в чертеж, но и такие этапы, как:

• Технико-экономическое обоснование.
• Проектная помощь – данный этап делится на:
  • Оценка архитектурного эскиза.
  • Подбор всех необходимых материалов для фасада.
  • Подбор крепежа согласно характеристикам облицовываемой стены.

• Затем составляется смета на вентилируемый фасад: калькулятор вам в этом поможет. Для нее проводятся измерительные и разметочные работы.
• Проектирование:
  • Создание инструкции для каждого вида крепления и этапа монтажа.
  • Составление характеристик всех выполняемых работ.
  • Сравнение поэтапных работ с проектной целью: в случае расхождение – корректировка на месте.
  • Составление рекомендаций по монтажу.

Пример сметы на вентилируемый фасад можно посмотреть в интернете, либо на фото ниже.
Примерная смета на отделочные работы

Фиброцементные плиты

Создают фиброцементные плиты из цемента с добавками (гидравлические добавки, армирующие волокна). Листы длиной 1,2-3,6 м и шириной 1,2-1,5 м прессуют, после затвердевания помещают в специальные емкости, где происходит окончательная полимеризация. Вес одной плиты относительно небольшой – 22-26 кг. Толщина – 4-6 мм.

Стороны листа покрывают разными защитными слоями (от коррозии, гниения, открытого огня): с внутренней грунтуют, с внешней покрывают акрилово-полиуретановой краской. Поверхности также можно придать уникальную фактуру: создать плиты, имитирующие камень, дерево, кирпич.

Недостатки фиброцементных плит перечеркивает их невысокая стоимость. Однако о минусах следует знать:

• поглощают влагу на 10%, из-за чего расширяются;
• ударопрочность невысокая (срок службы составляет чуть более 20 лет).

Имеются и неоспоримые плюсы:

• фиброцементные плиты – пожаробезопасный, экологичный материал,
• способствуют сохранению тепла, поглощению шума,
• монтировать плиты несложно.

Подробнее в статье “Отделка фасада фиброцементными панелями”.

Каркас

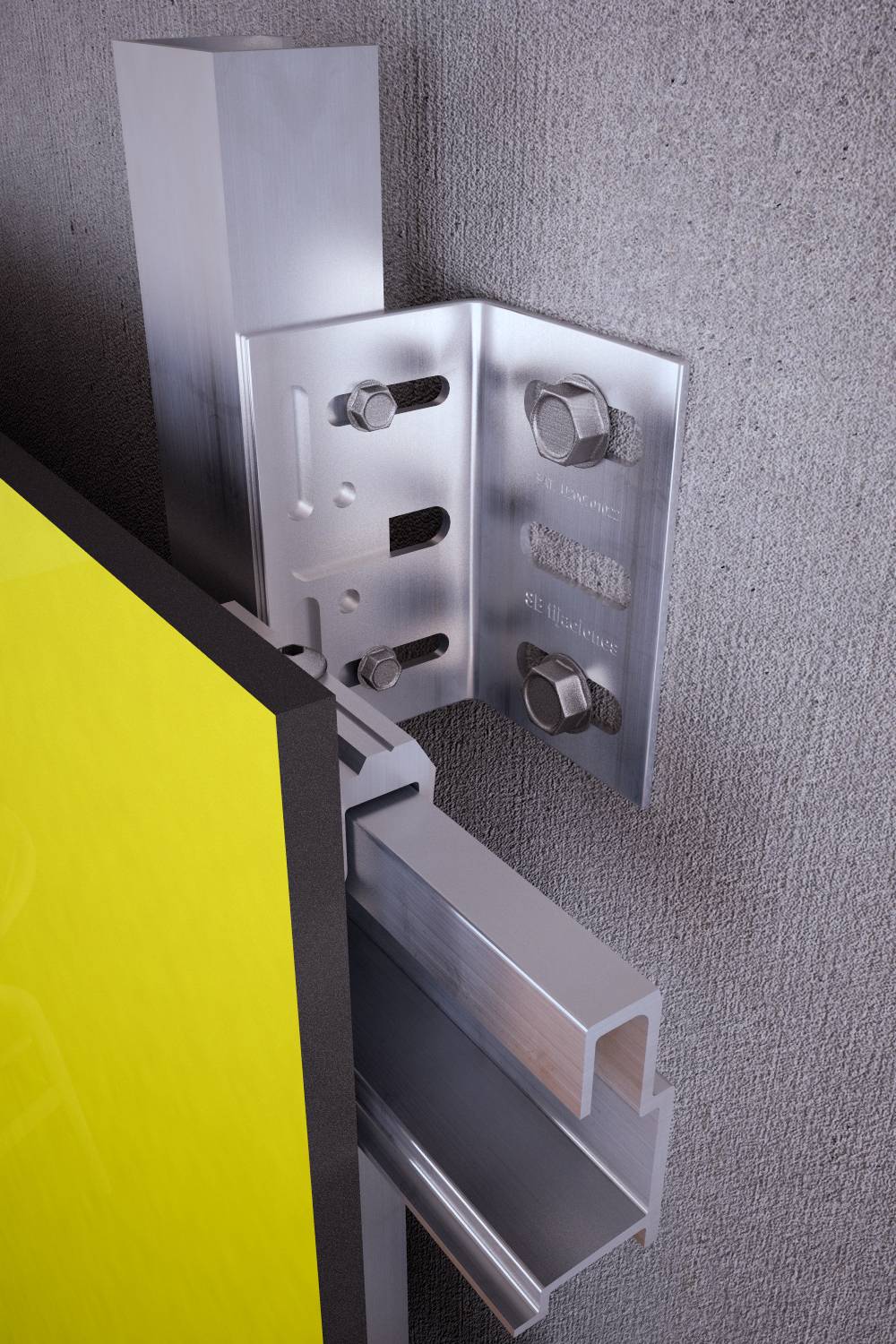

Кронштейны являются главными элементами в сборке каркаса. Такими приспособлениями происходит соединение вентилируемых фасадов и несущей стены. Крепятся они на специальные фасадные анкеры, через которые может проходить мостик холода и разрушать стену. Для предотвращения этого необходимо использовать специальные терморазрывы из паронита, вспененного пвх или пластика.

Все детали каркаса представляют собой так называемую подсистему. Основными материалами здесь являются оцинкованная, нержавеющая сталь, алюминий. Вентилируемый фасад с дюралевым каркасом отличается по стоимости. Легкость материала и долговечность также являются его отличительными качествами.

Важно знать

Каркас из оцинкованной стали дешевле, но такое изделие прослужит значительно меньше потому, что всегда существует вероятность возникновения коррозии материала.

Когда в коттеджном строительстве для стены подбирается вентфасад, часто используются деревянные каркасы. Для щитовых зданий использование этого материала будет особенно актуальным. Вентилируемый фасад с деревянным каркасом доступнее по стоимости, если сравнивать с металлическими подсистемами. К тому же при монтаже нет необходимости использовать комплекты кронштейнов, а также профилей. Каркас собирается из деревянных брусков, установленных перпендикулярно по отношению друг к другу. Такой вентилируемый фасад выполняется с расчетом необходимости обеспечения воздушного зазора.

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

• Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
• Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
• Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
• Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов. Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Нюансы вентилируемых фасадов

Конструкция навесного вентилируемого фасада представляет вариант отделки наружных поверхностей, которая изготавливается определенным способом. Она предусматривает закрепление отделочных материалов на несущих стенах с помощью подсистемы, выполняющей функции каркаса. Обязательным условием использования вентфасадов для несущих конструкций зданий является наличие зазора между облицовкой и наружной стеной, шириной до 100 мм. Он обеспечивает циркуляцию воздуха, в результате чего излишки влаги удаляются, уровень потерь тепла домов снижается.

Конструкция вентилируемого фасада

Суть отделки в виде систем навесных вентилируемых фасадов отражена в их определении:

• Упоминание навесных фасадов предполагает монтаж используемых облицовочных материалов с применением специального каркаса, который прикрепляется к стене.
• Термин «вентилируемые фасады» указывает на обязательное наличие свободного пространства между облицовкой и поверхностью несущих конструкций, где циркулирует воздух. Движение воздушных масс способствует устранению конденсата и помогает создавать благоприятные условия для проживания внутри помещений.

Защита, которую обеспечивает отделка зданий от негативных влияний климата и влаги, обусловлена особенностью конструкции. Элементы используемой системы являются универсальными, поэтому ее применяют для декора стен зданий и сооружений с разной архитектурой.

Что представляют собой такие фасады?

• Облицовка фасада керамическими плитами
• Отделка фасада жилого дома фиброцементом

Эта конструкция устанавливается на внешней стороне стен зданий и состоит из отдельных фасадных кронштейнов, соединенных между собой, облицовки и направляющих. В качестве визуального оформления вентилируемых фасадов используются разнообразные материалы. Для многоэтажек, например, подходит алюминиевая композитная плита, придающая фасадам зданий техногенный стиль и великолепно сочетающаяся с остеклением. Фактурные панели можно использовать для облицовки стены одноэтажных объектов. Неповторимый внешний вид может быть достигнут благодаря удачному комбинированию плит с разной фактурой.

Декоративные панели

Важной составляющей фасада являются наружные панели. Они монтируются на стойки с помощью ригелей и служат термомостом между зданием и улицей

Панель не соприкасается со стеной, образуя зону естественной конвекции воздушных потоков.

Панель состоит из защитных алюминиевых листов, расположенных по краям, и утеплителя, находящегося внутри. Наружные панели окрашиваются в любой цвет методом порошкового напыления. В дальнейшем с помощью термической обработки формируется защитный слой краски. Это необходимо сделать еще до окончательного изготовления конструкции, так как утеплитель разрушится под воздействием температуры. Материалы соединяются друг с другом с помощью специальных клеевых составов.

Фасадные системы: разновидности

Различают подконструкции навесного фасада по материалу изготовления:

• алюминиевая навесная вентилируемая фасадная система;
• оцинкованная подсистема НВФ;
• нержавеющая фасадная система.

Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:

1. термическое расширение;
2. стойкость к коррозии;
3. вес.

Выбирая между системами необходимо учитывать эти особенности.

Термическое расширение металлов

Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.

Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это овальные отверстия в кронштейне.

Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.

И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.

Стойкость к коррозии

Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.

Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.

Алюминий занимает среднюю позицию по способности противостоять коррозии. Алюминий в высоко агрессивных средах можно применять только с условием анодирования или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах алюминиевые фасадные системы можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.

Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).

Вес системы вентфасада

Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.

1. Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
2. Алюминиевая система весит от 3 кг/м2.

Алюминиевая система получает два балла, стальные по одному.

Стоимость подконструкции вентилируемого фасада

В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.

Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.

1. Алюминиевая система будет стоить 500-600руб/м2.
2. Оцинкованная – 300руб/м2.
3. Оцинкованная крашенная –  от 480- 550руб/м2.
4. Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
5. Полностью из нержавейки – от 2500руб/м2.

Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная крашенная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.

Описание конструкции

Вентфасады представляют собой особую конструкцию внешней отделки наружных стен, которая позволяет значительно сокращать теплопотери здания и защищает его от вредного воздействия окружающей среды. Если давать краткое описание, то система вентилируемых фасадов состоит из алюминиевого или стального каркаса, устанавливаемого на стены с помощью специальных креплений, и декоративных облицовочных панелей.
Схема конструкции Но на практике очень часто применяют дополнительные промежуточные слои.

Крепежная система

Система крепления вентфасадов представляет собой несущие профили, закрепленные на стене с помощью специальных кронштейнов. Посредством последних осуществляется регулирование расстояния между стеной и направляющими. Это позволяет исключить из процесса облицовки этап выравнивания стен. Несущие элементы каркаса закрепляются на основании дюбелями или анкерными болтами.

Слой утеплителя

Система вентилируемого фасада позволяет проводить теплоизоляцию зданий. В качестве утеплителя могут использоваться самые разные теплоизоляционные материалы. Наибольшей эффективности можно добиться, применяя два вида утеплителя разной плотности.

Облицовка

В качестве облицовки могут использоваться разные материалы:

• Фиброцементные плиты.
• Плиты из керамогранита.
• Плиты из композитных материалов.
• Пластиковые панели.
• Стальные и алюминиевые панели и т.д.

Например, навесная вентилируемая фасадная система Марморок производства Швеции облицовывается мелкоштучными плитками, имитирующими кирпичную кладку. Они производятся из кварцевого песка и мраморной крошки.
Фото дома с навесной системой Марморок

Системы из керамогранита

Фасадные системы из керамогранита ещё называют искусственным камнем из-за удивительной схожести с натуральным. Из керамогранита создают величественные фасады. Идеально подходит для украшения жилых и офисных зданий.

Керамический гранит производят из глины с добавлением песка и полевого шпата. Технология изготовления схожа с процессом создания фарфора, поэтому керамогранит отличается повышенной прочностью, износоустойчивостью, он не горюч. Также славится устойчивостью к загрязнениям, экологичностью, морозостойкостью, устойчивостью к перепадам температур, к воздействую агрессивных кислот. По эксплуатационным характеристикам системы из керамогранита превосходят натуральные аналоги и поэтому подходят для суровых условий эксплуатации: в местах с повышенной ударной или ветровой нагрузкой, с перепадами температур, с низкими температурами.

Керамогранит сложно поцарапать (испытания показали, что царапину можно оставить лишь с помощью алмаза), на нем невозможно оставить пятно (устойчив к воздействию веществ, образующих пятна). Фасадные системы из керамогранита долгие годы будут радовать окружающих идеальным внешним видом.

Подробнее в статье “Вентилируемый фасад из керамогранита”.

Натуральный камень

Среди видов отделки данный вариант используется чаще других. Даже несмотря на растущую популярность керамогранита, природный камень не утрачивает своей популярности и остается по-прежнему востребованным и эксклюзивным материалом. Позволяет воплощать самые замысловатые архитектурные задумки. Используется гранит и мрамор для оформления экстерьера. В силу довольно высокой цены подобные материалы применяются для оформления внешних стен частных домов. Следует учитывать, что столь значительные затраты на натуральные стройматериалы окупаются,

поскольку природный камень долговечен и имеет целый ряд достоинств:

• Внешняя респектабельность
• Прочность
• Устойчивость к износу
• Не восприимчивость к влаге
• Устойчивость к погодным явлениям
• Абсолютная безопасность для окружающей среды

Такие фасады используются при оформлении правительственных зданий и дорогих загородных особняков.
