Кабели управления
Данные виды электрических кабелей служат для управления стационарными и нестационарными маломощными механизмами и электрооборудованием, используемым в строительной, промышленно-производственной, сельскохозяйственной и других сферах (чаще всего используются для управления электродвигателями).
Распространенные марки и применение электрических кабелей данного вида:
• КУПЭВ. Используются в сетях до 250 В и частотой до 1000 Гц. Применяются для управления различным строительным и производственным оборудованием. • КУГВВ. Кабели управления с гибкими жилами. Используются для питания неподвижных и подвижных электроустановок. Также возможно применение в бытовых целях (например, для управления автоматическими воротами).
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Пример расчета сечения кабеля
Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.
Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В – медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.
Расчет необходимого сечения кабеля по марке кабеля, провода
| № | Число жил, сечение мм. Кабеля (провода) | Наружный диаметр мм. | Диаметр трубы мм. | Допустимый длительный ток (А) для проводов и кабелей при прокладке: | Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ | |||||||||||
| ВВГ | ВВГнг | КВВГ | КВВГЭ | NYM | ПВ1 | ПВ3 | ПВХ (ПНД) | Мет.тр. Ду | в воздухе | в земле | Сечение, шины мм | Кол-во шин на фазу | ||||
| 1 | 1х0,75 | 2,7 | 16 | 20 | 15 | 15 | 1 | 2 | 3 | |||||||
| 2 | 1х1 | 2,8 | 16 | 20 | 17 | 17 | 15х3 | 210 | ||||||||
| 3 | 1х1,5 | 5,4 | 5,4 | 3 | 3,2 | 16 | 20 | 23 | 33 | 20х3 | 275 | |||||
| 4 | 1х2,5 | 5,4 | 5,7 | 3,5 | 3,6 | 16 | 20 | 30 | 44 | 25х3 | 340 | |||||
| 5 | 1х4 | 6 | 6 | 4 | 4 | 16 | 20 | 41 | 55 | 30х4 | 475 | |||||
| 6 | 1х6 | 6,5 | 6,5 | 5 | 5,5 | 16 | 20 | 50 | 70 | 40х4 | 625 | |||||
| 7 | 1х10 | 7,8 | 7,8 | 5,5 | 6,2 | 20 | 20 | 80 | 105 | 40х5 | 700 | |||||
| 8 | 1х16 | 9,9 | 9,9 | 7 | 8,2 | 20 | 20 | 100 | 135 | 50х5 | 860 | |||||
| 9 | 1х25 | 11,5 | 11,5 | 9 | 10,5 | 32 | 32 | 140 | 175 | 50х6 | 955 | |||||
| 10 | 1х35 | 12,6 | 12,6 | 10 | 11 | 32 | 32 | 170 | 210 | 60х6 | 1125 | 1740 | 2240 | |||
| 11 | 1х50 | 14,4 | 14,4 | 12,5 | 13,2 | 32 | 32 | 215 | 265 | 80х6 | 1480 | 2110 | 2720 | |||
| 12 | 1х70 | 16,4 | 16,4 | 14 | 14,8 | 40 | 40 | 270 | 320 | 100х6 | 1810 | 2470 | 3170 | |||
| 13 | 1х95 | 18,8 | 18,7 | 16 | 17 | 40 | 40 | 325 | 385 | 60х8 | 1320 | 2160 | 2790 | |||
| 14 | 1х120 | 20,4 | 20,4 | 50 | 50 | 385 | 445 | 80х8 | 1690 | 2620 | 3370 | |||||
| 15 | 1х150 | 21,1 | 21,1 | 50 | 50 | 440 | 505 | 100х8 | 2080 | 3060 | 3930 | |||||
| 16 | 1х185 | 24,7 | 24,7 | 50 | 50 | 510 | 570 | 120х8 | 2400 | 3400 | 4340 | |||||
| 17 | 1х240 | 27,4 | 27,4 | 63 | 65 | 605 | 60х10 | 1475 | 2560 | 3300 | ||||||
| 18 | 3х1,5 | 9,6 | 9,2 | 9 | 20 | 20 | 19 | 27 | 80х10 | 1900 | 3100 | 3990 | ||||
| 19 | 3х2,5 | 10,5 | 10,2 | 10,2 | 20 | 20 | 25 | 38 | 100х10 | 2310 | 3610 | 4650 | ||||
| 20 | 3х4 | 11,2 | 11,2 | 11,9 | 25 | 25 | 35 | 49 | 120х10 | 2650 | 4100 | 5200 | ||||
| 21 | 3х6 | 11,8 | 11,8 | 13 | 25 | 25 | 42 | 60 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30 | |||||||
| 22 | 3х10 | 14,6 | 14,6 | 25 | 25 | 55 | 90 | |||||||||
| 23 | 3х16 | 16,5 | 16,5 | 32 | 32 | 75 | 115 | |||||||||
| 24 | 3х25 | 20,5 | 20,5 | 32 | 32 | 95 | 150 | |||||||||
| 25 | 3х35 | 22,4 | 22,4 | 40 | 40 | 120 | 180 | Сечение, шины мм | Кол-во шин на фазу | |||||||
| 26 | 4х1 | 8 | 9,5 | 16 | 20 | 14 | 14 | 1 | 2 | 3 | ||||||
| 27 | 4х1,5 | 9,8 | 9,8 | 9,2 | 10,1 | 20 | 20 | 19 | 27 | 50х5 | 650 | 1150 | ||||
| 28 | 4х2,5 | 11,5 | 11,5 | 11,1 | 11,1 | 20 | 20 | 25 | 38 | 63х5 | 750 | 1350 | 1750 | |||
| 29 | 4х50 | 30 | 31,3 | 63 | 65 | 145 | 225 | 80х5 | 1000 | 1650 | 2150 | |||||
| 30 | 4х70 | 31,6 | 36,4 | 80 | 80 | 180 | 275 | 100х5 | 1200 | 1900 | 2550 | |||||
| 31 | 4х95 | 35,2 | 41,5 | 80 | 80 | 220 | 330 | 125х5 | 1350 | 2150 | 3200 | |||||
| 32 | 4х120 | 38,8 | 45,6 | 100 | 100 | 260 | 385 | Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31 | ||||||||
| 33 | 4х150 | 42,2 | 51,1 | 100 | 100 | 305 | 435 | |||||||||
| 34 | 4х185 | 46,4 | 54,7 | 100 | 100 | 350 | 500 | |||||||||
| 35 | 5х1 | 9,5 | 10,3 | 16 | 20 | 14 | 14 | |||||||||
| 36 | 5х1,5 | 10 | 10 | 10 | 10,9 | 10,3 | 20 | 20 | 19 | 27 | Сечение, шины мм | Кол-во шин на фазу | ||||
| 37 | 5х2,5 | 11 | 11 | 11,1 | 11,5 | 12 | 20 | 20 | 25 | 38 | 1 | 2 | 3 | |||
| 38 | 5х4 | 12,8 | 12,8 | 14,9 | 25 | 25 | 35 | 49 | 50х5 | 600 | 1000 | |||||
| 39 | 5х6 | 14,2 | 14,2 | 16,3 | 32 | 32 | 42 | 60 | 63х5 | 700 | 1150 | 1600 | ||||
| 40 | 5х10 | 17,5 | 17,5 | 19,6 | 40 | 40 | 55 | 90 | 80х5 | 900 | 1450 | 1900 | ||||
| 41 | 5х16 | 22 | 22 | 24,4 | 50 | 50 | 75 | 115 | 100х5 | 1050 | 1600 | 2200 | ||||
| 42 | 5х25 | 26,8 | 26,8 | 29,4 | 63 | 65 | 95 | 150 | 125х5 | 1200 | 1950 | 2800 | ||||
| 43 | 5х35 | 28,5 | 29,8 | 63 | 65 | 120 | 180 | |||||||||
| 44 | 5х50 | 32,6 | 35 | 80 | 80 | 145 | 225 | |||||||||
| 45 | 5х95 | 42,8 | 100 | 100 | 220 | 330 | ||||||||||
| 46 | 5х120 | 47,7 | 100 | 100 | 260 | 385 | ||||||||||
| 47 | 5х150 | 55,8 | 100 | 100 | 305 | 435 | ||||||||||
| 48 | 5х185 | 61,9 | 100 | 100 | 350 | 500 | ||||||||||
| 49 | 7х1 | 10 | 11 | 16 | 20 | 14 | 14 | |||||||||
| 50 | 7х1,5 | 11,3 | 11,8 | 20 | 20 | 19 | 27 | |||||||||
| 51 | 7х2,5 | 11,9 | 12,4 | 20 | 20 | 25 | 38 | |||||||||
| 52 | 10х1 | 12,9 | 13,6 | 25 | 25 | 14 | 14 | |||||||||
| 53 | 10х1,5 | 14,1 | 14,5 | 32 | 32 | 19 | 27 | |||||||||
| 54 | 10х2,5 | 15,6 | 17,1 | 32 | 32 | 25 | 38 | |||||||||
| 55 | 14х1 | 14,1 | 14,6 | 32 | 32 | 14 | 14 | |||||||||
| 56 | 14х1,5 | 15,2 | 15,7 | 32 | 32 | 19 | 27 | |||||||||
| 57 | 14х2,5 | 16,9 | 18,7 | 40 | 40 | 25 | 38 | |||||||||
| 58 | 19х1 | 15,2 | 16,9 | 40 | 40 | 14 | 14 | |||||||||
| 59 | 19х1,5 | 16,9 | 18,5 | 40 | 40 | 19 | 27 | |||||||||
| 60 | 19х2,5 | 19,2 | 20,5 | 50 | 50 | 25 | 38 | |||||||||
| 61 | 27х1 | 18 | 19,9 | 50 | 50 | 14 | 14 | |||||||||
| 62 | 27х1,5 | 19,3 | 21,5 | 50 | 50 | 19 | 27 | |||||||||
| 63 | 27х2,5 | 21,7 | 24,3 | 50 | 50 | 25 | 38 | |||||||||
| 64 | 37х1 | 19,7 | 21,9 | 50 | 50 | 14 | 14 | |||||||||
| 65 | 37х1,5 | 21,5 | 24,1 | 50 | 50 | 19 | 27 | |||||||||
| 66 | 37х2,5 | 24,7 | 28,5 | 63 | 65 | 25 | 38 |
Что необходимо знать
Делая выбор сечения кабеля по току, главным параметром, на который ориентируются специалисты, является максимальный уровень токовой нагрузки. Иными словами, это величина электрического тока, которую он без проблем может пропускать через себя на протяжении длительного периода времени.
Для определения величины номинального тока следует определить суммарную мощность всех используемых электрических приборов. Точное значение мощности необходимо искать на корпусе прибора или в паспорте на него, мощность измеряется в ваттах (Вт).
Стоит отметить, что :
- На этапе планирования проводки вы можете еще не знать какие бытовые приборы будут подключаться, например, вы их еще не купили.
- К одной и той же розетке могут подключаться совершенно различные устройства, вплоть до очень мощных – утюга или фена.
- Рано или поздно к какой-либо розетке может быть подключен тройник или удлинитель, к которому, в свою очередь будет подключено несколько устройств.
Ниже предлагаем ознакомиться с таблицей, в которой приведены примеры значения мощностей (в правой колонке) различных бытовых приборов. Параметры, естественно, могут быть разными, в зависимости от технических характеристик самого оборудования.
I = P / U
Например, типовые холодильник, микроволновка и чайник на кухне будут потреблять 300 Вт 700 Вт 1200 Вт = 2200 Вт. Делим полученную мощность на напряжение сети 220 В получаем суммарную силу тока: 2200 Вт / 220 В = 10 А.
В основе расчета лежит один показатель, который называется допустимая токовая нагрузка. Что это такое? Это величина тока, которую провод может через себя пропустить без изменения технических характеристик кабеля. При этом эту токовую величину провод может пропускать длительное время.
Для того чтобы рассчитать эту величину, необходимо знать потребляемую мощность всех бытовых приборов и светильников, которые подсоединены к системе потребления электроэнергии дома. Понятно, что система эта разбита на участки, или как их называют электрики, шлейфы, у каждого из которых своя потребляемая мощность, зависящая от количества подключаемых к ней потребителям.
Но тут встает вопрос, как определить мощность каждого потребителя. И это не проблема. Во-первых, мощность измеряется в ваттах (Вт). Во-вторых, это значение есть у каждого потребителя, которое или записано в паспорте изделия, или выбито на бирке прибора. К примеру, на лампочке накаливания мощность написана прямо на стекле. Это может быть 60 Вт или 100 и так далее.
Вот несколько бытовых приборов и их мощности:
- Холодильник – 300 Вт.
- Телевизор – 140.
- Электрочайник – 1200.
- Стиральная машинка – 2500.
I=PK/U cosφ, где
Р – это суммарная мощность, о которой шел разговор выше.
U – это напряжение в сети, равное 220 вольт.
К – это коэффициент одновременности, равный 0,75. Данный коэффициент определяет, что в сеть одновременно могут быть включены сразу все потребители с определенной погрешностью. Проще говоря, не все и не сразу.
I=P/√3 U cosφ – здесь все то же самое, только напряжение берется равным 380 вольт.
Итак, токовая нагрузка определена, теперь необходима специальная таблица, в которой сопоставляются сила тока и сечение провода. Может получиться так, что расчетное значение токовой нагрузки будет отличаться от табличной. Ничего страшного в этом нет, просто придется выбирать большую величину. К примеру, расчетная у вас получилась 22 ампера, а в таблице ближайшая 27 ампер, соответствующая сечению медного кабеля 2,5 мм². Соответственно выбираем 27А.
Точно такая же существует и для алюминиевых проводников. Эти таблицы зафиксированы ПУЭ и ГОСТом 31996-2012. Так что сомневаться в их достоверности нет оснований.
Главный показатель, из которого производится расчёт необходимого сечения провода, это его допустимая токовая нагрузка. Токовая нагрузка – это та величина тока, которую он может проводить через себя в течение продолжительного времени.
Электроприбор | Мощность, Вт |
LCD телевизор | 140 |
Холодильник | 300 |
Бойлер | 2000 |
Пылесос | 650 |
Утюг | 1700 |
Электрочайник | 1200 |
Микроволновая печь | 700 |
Стиральная машина | 2500 |
Компьютер | 500 |
Освещение | 500 |
Всего | 10190 |
Сечение кабеля по мощности для однофазной электросети 220 В:
- P – мощность электрических приборов (суммарная), Вт;
- U – напряжение тока в электросети, В;
- КИ = 0.75 – коэффициент одновременности;
- cos(φ)= 1 – переменная для бытовых электроприборов.
Выбор сечения провода
При проектировочных работах любой сложности, будь то система электроснабжения крупного предприятия или замена электропроводки в квартире, в любом случае необходимо уметь выбирать сечения проводов и знать, как это правильно делается.
Выбор сечения провода зависит от множества факторов (нагрев, способ прокладки, температура окружающей среды, количество кабелей, расстояние между кабелями, экономическая плотность тока, условия короны), все они описаны в разделе 1.3 ПУЭ. Здесь же я хочу привести основные требования, которые могут пригодиться при проектировании именно квартирной электропроводки.
Для начала разберемся, в чём отличие провода от кабеля или шнура?
Ответ на этот вопрос дан в ГОСТ 15845-80.
Электрический кабель – это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.
Электрический провод – это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.
Электрический шнур – это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.
Выбор сечения провода для квартирной проводки
В квартирах обычно используются провода с резиновой или пластмассовой изоляцией. Следует применять провода с медными жилами (ПУЭ п.7.1.34.). Соответственно все дальнейшие рекомендации будут даны для проводов с медными жилами.
Чем выше ток, тем сильнее нагревается проводник, вследствие нагрева проводника под воздействием сильных температур разрушается изоляция.
Из-за разрушения изоляции может возникнуть короткое замыкание, пожар или поражение человека электрическим током со смертельным исходом. Чтобы этого не происходило, температура жил при прохождении тока не должна превышать 65°C.
Соответственно для того чтобы выбрать сечение провода, необходимо рассчитать максимальный ток, который будет проходить по проводнику и на основании полученного значения выбрать из таблицы 1 подходящее сечение. Такой метод называют, методом выбора сечения провода по нагреву.
Формула которая поможет Вам определить силу тока того или иного потребителя:
где, I – сила тока, А; P – мощность, Вт; U – напряжение, обычно для бытовых потребителей равно 220, В.
Таблица 1. Выбор сечения проводов, шнуров и кабелей с резиновой и поливинилхлоридной изоляцией с медными жилами в зависимости от тока.
Сечение жилы провода, мм2 | 0,5 | 0,75 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 16 |
Открытая проводка, сила тока, А | 11 | 15 | 17 | 23 | 26 | 30 | 34 | 41 | 46 | 50 | 62 | 80 | 100 |
Скрытая проводка сила тока, А | – | – | 14 | 15 | 19 | 21 | 24 | 27 | 31 | 34 | 43 | 50 | 70 |
Для выбора сечения подбирают равное или ближайшее большее значение тока. Таблица верна для температуры окружающей среды равной 25°C. Если температура окружающей среды отличается от заданной, то вводится поправочный коэффициент для тока (см. таблицу 2).
Таблица 2. Поправочные коэффициенты на токи для кабелей в зависимости от температуры окружающей среды.
Температура окружающей среды, °С | -5 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | |
Поправочный коэффициент для тока | 1,36 | 1,31 | 1,25 | 1,20 | 1,13 | 1,07 | 1,00 | 0,93 | 0,85 | 0,76 | 0,66 | 0,54 |
Согласно ПУЭ (таблица 7.1.1.) сечение провода от этажных до квартирных щитков и к расчетному счетчику должно быть не менее 2,5 мм2.
Сечение проводов от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников должно быть не менее 1,5 мм2.
В квартирной проводке сечение рабочего (N) и защитного (PE) заземления должно быть равно сечению фазного провода. Если PE проводник прокладывается отдельным проводом, то его сечение должно быть не менее 2,5 мм2 (согласно ПУЭ п.7.1.45.).
Автор Михаил Путилов, опубликовано 06.05.2013
Калькулятор расчета сечения кабеля по мощности
| Введите мощность, кВт: |
| Выберите напряжение: |
| Укажите число фаз: |
| Выберите материал жилы: |
| Длина кабельной линии, м: |
| Укажите тип линии: |
| Результаты вычисления |
| Расчетное сечение жилы мм 2 : |
| Рекомендуемое сечение мм 2 : |
Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках
Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае
Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается
Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.
ПУЭ таблица расчета сечения кабеля по мощности и току
Позволяет выбрать сечение по максимальному току и максимальной нагрузке.
для медных проводов:
для алюминиевых проводов:
Формула расчета сечения кабеля по мощности
Позволяет подобрать сечение по потребляемой мощности и напряжению.
Для однофазных электрических сетей (220 В):
I = (P × K и ) / (U × cos(φ) )
- cos(φ) — для бытовых приборов, равняется 1
- U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
- I — сила тока
- P — суммарная мощность всех электрических приборов
- K и — коэффициент одновременности, для расчетов принимается значение 0,75
Для 380 в трехфазных сетях:
I = P / (√3 × U × cos(φ))
- Cos φ — угол сдвига фаз
- P — сумма мощности всех электроприборов
- I — сила тока, по которой выбирается площадь сечения провода
- U — фазное напряжение, 220V
Правило выбора площади сечения провода для максимального тока
Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:
Необходимая площадь сечения провода равна максимальному току, деленному на 10.
Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм2. Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм2. Как видно, это правило вполне укладывается в табличные данные.
То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:
Максимальный ток равен площади сечения умножить на 10.
И в заключение – опять про старый добрый алюминиевый провод.
Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.
Для алюминия эмпирическое правило будет таким:
Максимальный ток алюминиевого провода равен площади сечения умножить на 6.
Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
Как вычислить сечение многожильного провода
Многожильный провод, чем он отличается от одножильного? В принципе ничем, несколько одножильных проводов свитые вместе, а поэтому вычислить сечение одножильного провода и помножив на количество проводов получим сечение многожильного провода.
Рассмотрим на примере:
Имеется в распоряжении многожильный провод, сплетенный из 12 жил, диаметр одножильного провода 0,4 мм. Рассчитываем сечение жилы: 0,4мм х 0,4мм х 0,785 = 0,1256, округляем и получаем 0,126 мм 2. Сечение многожильного провода 0,126 мм 2 х 12 = 1,5 мм 2.
Заходим в таблицу и определяем, что такой провод способен выдержит ток 8 Ампер.
При желании можно определить сечение многожильного провода, замерив общий диаметр кабеля, так как между проводниками имеется пространство, то с помощью коэффициента 0,91 мы приблизительно рассчитаем общее сечение, что нам будет достаточно этой точности.
К примеру, замерив диаметр многожильного провода, мы получили 5 мм, рассчитываем:
5,0 мм х 5,0 мм х 0,785 = 19,625 мм 2, далее 19,625 мм 2 умножаем на 0,91 получаем 17,85 2. По таблице видим, что ток на который рассчитан провод более 63 А.
| Онлайн калькулятор для определения сечения многожильного провода | |
|---|---|
| Введите диаметр одной жилы, мм: | |
| Количество жил в проводе: | |
Вот еще один простой калькулятор расчета.
Для вычисления потребляемого тока применяем известную формулу, для этого делим мощность прибора (Вт) на напряжение (вольт) , после деления результат получается в амперах.
Чайник потребляет 1200 Вт от сети 220 вольт, вычисляем 1200 дели на 220 получаем ток 5,45 А.
| Онлайн калькулятор для определения величины тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Для вычисления необходимо вписать оба значения, иначе программа не поймет и выдаст соответствующее сообщение.
Расчет сопротивления для подключения светодиодов
Иногда требуется включить светодиодный индикатор в схему, но напряжение на данном участке больше требуемого. Напомним, что для загорание обычного светодиода требуется напряжение источника постоянного тока величиной 1,5 – 2 вольта и ток потребляемый им составляет 10 – 20 ма (для загорания и меньше в пределах 5 ма), напряжение и потребляемый ток зависят от разных характеристик, в том числе и от цвета излучаемым светодиодом и от его отличительных характеристики – имеется класс ярких светодиодов с малым потреблением тока.
Расчет производится по формуле:
ΔU=Uгасящее=Uпитания–Uсветодиода, т.е. ΔU разница напряжения между источником питания и значением величины рабочего напряжения данного светодиода. Необходимо представлять себе, что если вы хотите включить индикацию напряжения, к примеру 220 вольт, то потребуется погасить на резисторе 218 вольт, т.е. 220-2=218, для этого потребуется резистором номиналом 15 кОм и мощностью рассеивания 3,5 Вт, в данном случае лучше составить из трех резисторов по 5,1 кОм, или четырех резисторов по 3,9 кОм (Ряд E24).
Где U в вольтах, I в амперах, R в омах.
Формула расчета сечения кабеля по мощности
Позволяет подобрать сечение по потребляемой мощности и напряжению.
Для однофазных электрических сетей (220 В):
I = (P × K и ) / (U × cos(φ) )
где:
- cos(φ) — для бытовых приборов, равняется 1
- U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
- I — сила тока
- P — суммарная мощность всех электрических приборов
- K и — коэффициент одновременности, для расчетов принимается значение 0,75
Для 380 в трехфазных сетях:
I = P / (√3 × U × cos(φ))
Где:
- Cos φ — угол сдвига фаз
- P — сумма мощности всех электроприборов
- I — сила тока, по которой выбирается площадь сечения провода
- U — фазное напряжение, 220V
Необходимость расчётов
Современные электрические сети должны отвечать следующим требованиям:
- безопасность эксплуатации;
- надёжность функционирования;
- экономичность потребления.
При недостаточной площади поперечного сечения проводки, нагрузка на неё резко возрастает и в результате приводит к перегреву. В свою очередь это чревато аварийными ситуациями, наносящими вред не только электрооборудованию, но и пользующимся им людям.
Завышенное от номинального поперечного сечения кабеля позволяет безопасно использовать приборы и устройства. Однако такой подход оборачивается неоправданным расходом средств на более дорогие коммуникации. Грамотный расчёт сечения кабеля позволяет соблюсти баланс между безопасностью и ценой энергетических линий.
Приведём небольшой пример. Задача – определить сечение провода для пяти киловатт. Для решения необходимо воспользоваться таблицами ПУЭ. Это регламентирующий справочный документ, полное название– «Правила устройства электроустановок» в нём указаны 4 основных критерия, определяющих сечение проводки:
- вид напряжения – одна или три фазы;
- материал, из которого изготовлен проводник;
- способ укладки проводника;
- ток в амперах или мощность в киловаттах.

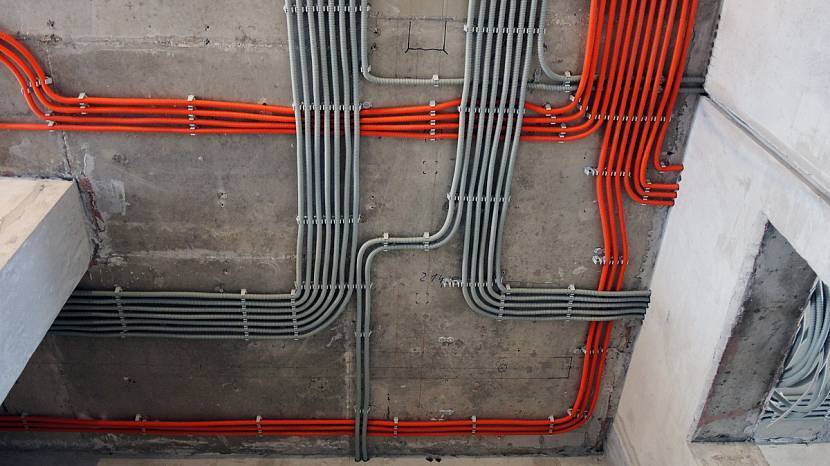

Кабель, проложенный открытым способомИсточник krepezhinfo.ru
В этом справочнике имеется необходимая нам таблица сечения кабеля. Однако значение пять киловатт в ней отсутствует. В таких случаях берётся следующая большая величина, в нашем случае, пять с половиной киловатт.
Современная проводка в квартирах изготавливается из меди и прокладывается по воздуху. Исходя из этих параметров для решения поставленной задачи подойдёт проводник сечением два с половиной миллиметра. При этом сеть должна создавать не более двадцати пяти ампер токовой нагрузки.
