Расчет стропил своими руками: используем в работе онлайн калькулятор

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как рассчитать уклон двухскатной крыши

На тип конструкции существенное влияние оказывает уклон кровли. Здесь применимо следующее:

  1. С увеличением уклона крыши снеговая нагрузка уменьшается, и наоборот. При уклоне 60 ° и более снег на крыше не сохраняется и поэтому не учитывается.
  2. По мере увеличения уклона крыши увеличивается нагрузка от ветрового давления, и наоборот. Это связано с тем, что чем выше уклон, тем больше площадь подвержена ветру.

При меньшем уклоне крыши давление ветра уменьшается, но здесь важную роль играет сила всасывания ветра.

По мере увеличения уклона крыши увеличивается и площадь кровельного покрытия. Также увеличивается объем пиломатериалов, необходимых для постройки стропильной конструкции. В результате увеличивается и собственный вес стропил.

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Элементы стропильной системы

В зависимости от вида кровли, конструктивные элементы разнятся. Без знания о назначениях каждого, устроить надежное покрытие дома – невозможно. Разберем подробно:

Мауэрлат

Основа стропильной системы. Представляет собой брус сечение не меньше 150 мм, или двутавровый швеллер, если конструкция крыши металлическая. Располагается на несущих стенах объекта. Его назначение – распределять нагрузку системы равномерно по всей конструкции дома.

Нога стропильная

Конструктивная основная единица системы. Вкупе с другими образует систему фермы – усиления прочности всей кровли. Изготавливается из деревянного бруса, не уступающему в сечении мауэрлату или профильных труб.

Стойка стропильная

Вертикальный брус или трубы. В зависимости от варианта двускатной крыши стойки могут располагаться по центру и/или бокам. Принимают часть веса всей стропильной системы, оттого и величина сечения – 150 мм.

Прогоны стропильные

Горизонтальные балки, укладываемые на стойки и под конек для поддержки стропильных ног. Обеспечивают конструкции жесткость и снимают напряжения ферм.

Затяжки и подкосы

Соединительный брус для стропил. Действие аналогично – снятие напряжение бруса или металла и придание конструкции жесткости.

Лежни

Установочная опора для стоек и подкосов. Чтобы надежно соединить эти два элемента, требуется брус большого сечения – 150 мм или толстостенная труба внушительного диаметра.

Обрешеточный брус

Элементы, настилаемые перпендикулярно на стропила. Служат для установки выбранного кровельного покрытия и создания многослойного защитного пирога. Сечение небольшое – 40–50 мм.

Если задуманная конструкция крыши изготавливается из деревянных брусьев, следует внимательно отнестись к качеству древесины при приобретении – брус не должен иметь вкраплений сучков, быть изготовленным из мягких пород дерева.

Также древесина должна иметь естественную влажность, иначе начнет сохнуть прямо в конструкции системы, растрескиваясь, деформируя модель кровли, лишая ее надежности и безопасности.

Виды стропильных систем

До того как приниматься за работу важно выбрать вариант стропильной системы для двускатной крыши. Их немного, каждая имеет свои достоинства и недостатки:

Висячие

Годны только для стандартной ширины крыши в 6 м, соответственно такова длина стропильной ноги. Крепление происходит за счет фиксации концов к коньковому прогону и несущей стене. Обязательно устанавливается затяжка, нивелирующая напряжение и давление конструкции.

Кроме того, они будут играть роль несущих балок. Без них конструкция разъедется под тяжестью. Достоинства варианта в абсолютной сухости поверхности кровли в период межсезонья, и в меньшей деформации в момент усадки.

Наслонные

Вариант годен для любой ширины крыши. Надежность и устойчивость обеспечивается фиксацией лежня к мауэрлату. Таким образом, давление нивелируется стойкой, отчего напряжение в стропильных ногах снижается. Достоинство системы в простоте, но конструкция требует больших вложений – требуется дополнительный пиломатериал для обустройства лежней.

Гибридные

Эти системы характерны для многоскатных крыш, где переходы сопровождаются многочисленными усилениями, балками, стойками, лежнями, укосами и прочими элементами для устойчивости всей конструкции. Устройство дорого и сложно, поэтому заниматься проектом и строительством должен только профессионал. По крайней мере, курировать его.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

  • основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
  • предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
  • обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
  • основание стропильной фермы закрепляем только после подтверждения ровности его установки;
  • для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
  • прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Соединение стропил в коньке

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

  • внахлест;
  • встык;
  • с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

Основные термины и определения

Стропила — это диагональные элементы, которые непосредственно поддерживают настил крыши.

  • Доска коньковая. Коньковая доска служит площадкой для крепления противостоящих стропил и не обеспечивает структурной опоры.
  • Стропильная стяжка. Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены.
  • Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.

Основные компоненты системы стропил ↑

Главной составляющей стропильной конструкции считается ферма. Она представляет собой плоскую конструкцию в форме треугольника. Из каких элементов она состоит и количество составляющих в конструкции каркаса зависит от особенностей крыши, скажем, типа или габаритов.

Отметим некоторые из основных составляющих:

  • Стропильные ноги (стропилины) – на них набивают обрешетку, на которую укладывают кровельное покрытие. Ферму образуют две балки. Соединившись в коньке, они формируют треугольник. Их уклон совпадает с уклоном скатов кровли.
  • Затяжка – эта перекладина, которая скрепляет стропила по горизонтали, что не дает разъехаться стропильным ногам в стороны при нагрузках. Затяжка необходима в конструкции висячих стропил.

  • Схватку используют в наклонных стропилах. Она соединяет стропилины по горизонтали, повышая устойчивость фермы.
  • Ригель напоминает затяжку, однако работает он по другому принципу – вместо того чтобы растягиваться, он сжимается. Ригель скрепляет стропила в верхнем разделе.
  • Стойка дополнительно фиксирует стропилины по горизонтали.
  • Подкос обеспечивает системе дополнительную устойчивость. Этот элемент устанавливают под углом.
  • Кобылки используют для удлинения стропил при создании свесов.

Расстояние между стропилами под металлочерепицу и профнастил

На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам.

Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями.

Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.

Общий порядок расчета шага стропил

  1. Задаемся приблизительным шагом стропил, который можно выбирать из диапазона от 600 до 1200 мм. Делая это, следует учитывать ширину рулонов утеплителя и гидроизоляции, а также выбранный кровельный материал (каким шагом следует задаваться при монтаже профнастила или металлочерепицы, расскажем ниже).
  2. Длину ската (по карнизу) делим на шаг стропил, который мы выбрали в предыдущем пункте, округляя полученное значение до целого числа (в большую сторону).
  3. К вычисленному вышеописанным способом числу прибавляем единицу, получая таким образом количество стропил на одном скате.
  4. Длину ската делим на количество стропильных ног, определенное в п. 3.

    В результате получаем уточненное значение шага, с которым будут устанавливаться стропила.

Упрощенная таблица расчета для крыш из металлочерепицы и профнастила

Как учитывать вид кровельного материала при расчете шага стропил?

Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:

А) Расстояние между стропилами крыши под Профнастил

В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм. При установке стропил с большим, чем указано, шагом всю стропильную систему придется усиливать монтируемыми в поперечном направлении мощными досками.

Стропильные ноги изготавливают из бруса, ширина которого составляет 50 мм, а высота – 100 или 150 мм. Материалом для обрешетки служит доска с размерами сечения 30х100 мм. Шаг ее укладки определяется толщиной и высотой трапеции профнастила, а его минимальное значение составляет 500 мм. Первая доска обрешетки, лежащая на уровне карниза, должна быть толще последующих на 10 – 15 мм.

Конструкция и параметры обрешетки должны обеспечивать возможность монтажа дымохода, вентиляционных каналов, чердачных фонарей и прочих элементов.

Б) Расстояние между стропилами кровли под Металлочерепицу

На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему.

Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно.

Подготовка деталей стропильной системы к установке

Прежде чем приступить к монтажу стропильной системы крыши своими руками рекомендуем тщательным образом обработать поверхность всех используемых в работе деталей из древесины.

Предварительно осмотрите приобретенный пиломатериал, отберите наиболее качественный. Доски с выпадающими сучками можно использовать кусками, например при удлинении или для изготовления стоек (бабок), подкосов, ригелей и других деталей кровли. После подбора достаточного количества пиломатериала его обрабатывают специальными защитными составами, предотвращающими гниение  и горение.

Наносить антипирены и антисептики своими руками можно следующими способами:

  • погружением;
  • кистью или малярным валиком;
  • распылением.

Каждый способ хорош для тех или иных целей. После высыхания одного слоя пропитки рекомендуется выполнить повторную обработку. Желательно не смешивать составы различного назначения в одной емкости.

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

  • керамическую черепицу;
  • цементно-песчаную черепицу;
  • битумную черепицу;
  • металлочерепицу;
  • шифер;
  • профнастил, алюминиевый фальц и другие металлические кровли;
  • битумный шифер;
  • сланцевое покрытие;
  • крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.

Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.

И таких примеров очень много

Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши

При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.

Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo* x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo— параметр, выбранный по карте.

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы

Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам

Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Дляшифераразмер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Дляметаллочерепицытакой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Дляпрофнастилаугол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стропильная система одного и двух скатов

В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.

Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.

Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.

Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.

Устанавливаем фермы

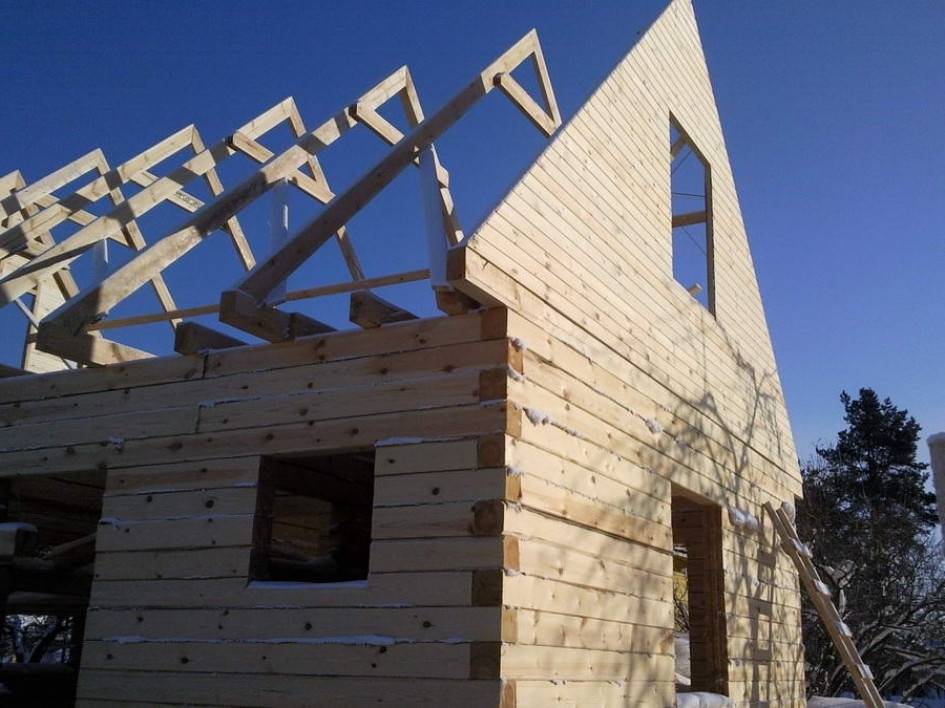

Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.

Способы крепления стропильной ноги к мауэрлату

Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками  проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Диагональные стропила

Обустройство стропильной системы вальмовой крыши своими руками требует монтажа различных видов стропил, таких, как:

  • накосные (диагональные балки, формирующие треугольный скат);
  • центральные вальмовые;
  • боковые;
  • укороченные (нарожники).

Боковые стропильные ноги изготавливают из доски и устанавливают аналогично элементам обычной скатной кровли с висячей или наслонной конструкцией. Центральные вальмовые стропила представляют собой наслонные элементы. Чтобы сделать нарожники, применяются бруски или доски, которые крепятся к диагональным балкам и мауэрлату.

схема стропильной системы вальмовой крыши

Как сделать стропила для вальмовой крыши? Чтобы правильно смонтировать данный вид кровельной конструкции, требуется точно рассчитать сечение и угол наклона накосных балок. Размеры элементов зависят от длины перекрываемого пролета.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
