Область применения
В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.
Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями, регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.
Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.
Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.
Регистры отопления на одном из производств пищевой промышленности в Московской области.
Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).
Примечание! По причине большого объема теплоносителя, для нагрева которого требуется потратить множество топлива, использование регистров отопления могут себе позволить только предприятия, но никак не владельцы частных домов, для которых важна экономичность отопительной системы.
Монтаж регистра отопления
Установка отопительных регистров обычно не требует помощи квалифицированного специалиста, но самостоятельное проведение операций требует тщательной подготовки. Самое главное – это обеспечить надежное соединение регистров с трубопроводом. Соединение должно быть способно выдерживать нагрузку в 10 МПа
При сварке очень важно выдерживать ее хорошее качество. Для наглядности можно взглянуть на фото, где изображена схема подключения регистров отопления
КПД устройства будет зависеть от большого количества факторов. Например, уменьшенный диаметр главной трубы будет увеличивать сопротивление для энергоносителя, что скажется на производительности.
Чаще всего используются системы со следующими параметрами:
- диаметр труб: 25-160 мм;
- секционные переходники: от 30 мм;
- дистанция между главными трубами: от 50 мм;
- максимальное давление: 10 МПа;
- материал: сталь.
Регистры отопления
В ассортименте завода Триумф представлено тепловое оборудование различных типов. В частности Вы можете купить либо заказать у нас высокоэффективные регистры отопления, цена которых в соотношении с качеством у нас оптимальна.
Что собой представляет это оборудование, и для каких целей оно применяется? Регистры отопления – это теплообменная аппаратура, которая применяется для отопления производственных, складских, жилых и других помещений. Как правило, их устанавливают в местах с повышенными требованиями к противопожарной и санитарной безопасности.
Изготовление отопительных регистров возможно в двух вариантах: секционные и змеевиковые. Рассмотрим их подробнее.
Изготовление регистров отопления

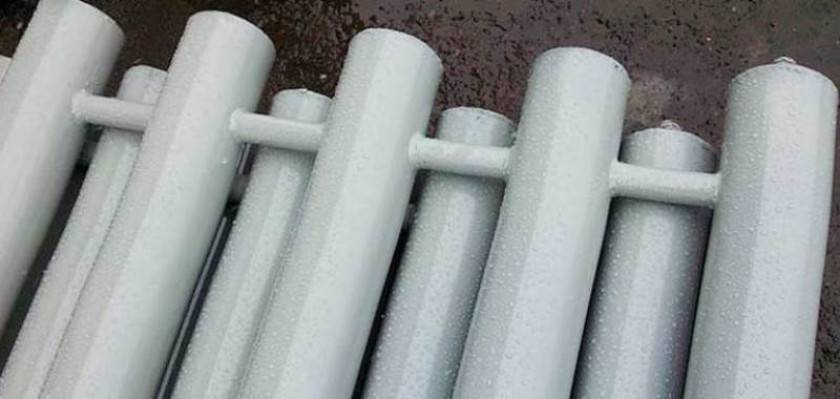

Конструктивно регистры отопительные представляют собой систему из соединенных между собой гладких стальных труб, по которым движется теплоноситель. Изделия змеевикового типа изготавливаются из одной гнутой трубы, а секционные устройства – из нескольких отрезков стальной трубы с равной длиной.
Секции соединяются между собой стальной арматурой путем технологической сварки с расстоянием между секциями на 50 мм большим, чем диаметр труб, и снабжаются плоскими заглушками со штуцерами (под приварку или оснащенными резьбой). Максимальный показатель давления для этого устройства составляет 1,0 МПа.
Регистры отопления купить имеет смысл по ряду причин. Это относительно дешевое и при этом высокоэффективное отопительное оборудование.
Так, по коэффициенту теплопередачи регистр отопления ни в чем не уступает обычным конвекторам, тогда как гидравлическое сопротивление теплоносителю у него значительно меньше.
Поверхность изделия достаточно невелика и отличается гладкостью, благодаря чему его легко очистить от пыли. Это позволяет применять регистры даже для отопления медицинских учреждений.
На заводе Триумф производится изготовление регистров отопления для одно- и двухтрубных отопительных систем с
добровольной либо принудительной системой циркуляции.
Фотографии наших регистров
Калькулятор регистров отопительных
Для расчета стоимости регистра отопления используйте наш калькулятор
Обращаем внимание — длина вводится в милимметрах. (например: если вам необходима труба 1,7 метра — вводите 1700)
Преимущества самодельных радиаторов
Основные достоинства радиаторов, сделанных своими руками:
- Возможность проявить себя, свою фантазию и придать комнате интересный вид.
- Самостоятельная оценка теплопотерь или теплоотдачи, составление индивидуального плана по установке, согласно характеристикам и целям эксплуатации жилого помещения.
- Использование подручных материалов, запчастей и оборудования.
Для того, чтобы сделать батарею своими руками, Вам понадобятся:
- сварочный аппарат (не обязательно мощный);
- электроды;
- лист нержавеющей стали особой прочности (от 3 мм), размером 100х500 мм;
- стальные трубы: марка ВГП Ду-25, длиной 20 см; длина 2 м, диаметр 100х3 мм;
- сгон марки Ду-25, длиной 100мм х 2шт.;
- заглушка марки Ду -25 х 1 шт.;
- болгарка с кругом по металлу (шлифовальная машинка).
Обратите внимание: лучше всего использовать чугун: он хоть и тяжелый, но зато намного дешевле, чем например, алюминий. Недостаток чугуна – его хрупкость, так что работать с ним придется аккуратно
Расчет теплоотдачи: основные моменты
В процессе монтажа отопительной системы многих интересует расчет регистров из гладких труб. Как расчитать, чтобы их не было чересчур много (будет очень жарко) или слишком мало (будет прохладно)?
Для частного дома или квартиры нет необходимости рассчитывать точную цифру, так как в данном случае неважно конкретное значение температуры. Важно, чтобы температурный режим был оптимальным
Наиболее простой расчет: на 2 м 2 должна приходиться одна секция (чугун или алюминий), на 1,5 м 2 – одна секция (биметалл). В случае если потолок более 3 метров, следует добавить одну секцию
При наличии балкона также добавляется одна или две секции, в зависимости от того, утеплен балкон или нет. Добавляется секция, если комната угловая. Так как температура подачи теплоносителя регулируется для квартир допускается выполнять расчет теплоотдачи регистра независимо от климата. В частных домах данный расчет не подходит в связи с тем, что в систему поступает слишком Это дает сильный перегрев, если строение располагается в теплых регионах. Помимо этого расчет теплоотдачи регистра отопления можно выполнить при помощи онлайн-калькуляторов. Для этого потребуется ввести некоторые данные, а затем программа рассчитает требуемое количество труб.
Как сделать регистр своими руками
Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.
- По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
- Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
- Теперь изделие устанавливают вертикально.
- Сварные швы создают герметичность при давлении до 13 атм.
Теплообменник для бани
В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.
Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.
Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.
- Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
- Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
- Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
- Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
- Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
- Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
- Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
- Теплообменник заполняют холодной водой до того, как печь нагреется.
- С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.
Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.
Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.
Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.
В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.
Инструкция по самостоятельному изготовлению регистров
Изготовить своими руками проще всего стальной теплообменник, хотя и его сборка потребует навыков по работе со сварочным и шлифовальным оборудованием и соблюдения определенных правил.
- Перед монтажом необходимо выполнить расчеты и чертеж, на котором будут указаны размеры труб и соединительных элементов, расположение арматуры и узлов подключения. Чертеж поможет точно подсчитать количество и параметры расходных материалов.
- Просвет между секциями берется 1,5D или D+0,5 см, где D – диаметр трубы. Расстояние между параллельными участками змеевикового регистра рассчитывается в зависимости от используемого дугового элемента или радиуса поворота (R) при использовании трубогиба. В первом случае расстояние равно удвоенной разнице высоты дугового элемента (F) и диаметра: 2(F-D). Во втором случае расстояние будет равно 2R-D. При меньшем расстоянии снижается теплоотдача.
- Так как при монтаже используется сварочное и шлифовальное оборудование, обязательно надеть защитную одежду и обувь, а лицо защитить специальной маской или очками.
- Для эффективной работы регистра необходима строгая параллельность его секций, проконтролировать этот параметр в ходе работ помогут уровень, отвес и строительный уголок.
- В верхней точке регистра, наиболее удаленной от подающей трубы устанавливают воздухоотводчик, позволяющий избавиться от воздушных пробок в контуре. При установке параллельного теплообменника с коллекторами воздухоотводчики ставятся в верхней точке каждого коллектора.
- Для закрепления регистра потребуются стойки и кронштейны. Чем массивнее конструкция, тем больше крепежных элементов потребуется.
Порядок работ
- Производится уборка рабочего пространства.
- Размечаются и нарезаются в соответствии с чертежом элементы регистра.
- Внутренняя и внешняя поверхности труб, а также края отверстий очищаются от мусора и ржавчины стальной щеткой.
- Заглушки очищаются от мусора и налета. В двух заглушках высверливаются отверстия для подключения к отопительному контуру.
- Привариваются заглушки, перемычки и соединительные патрубки или коллекторы в соответствии с чертежом. Параллельность секций проверяется после присоединения каждого элемента.
- Зачищаются сварные швы.
- Проверяется герметичность получившегося регистра: выходное отверстие герметично закрывают, а через входное заливают воду под давлением. Если на швах появились даже маленькие капли, необходимо слить жидкость и дополнительно проварить шов.
- При необходимости покрывают теплообменник термостойкой краской по металлу.
- Закрепляют регистр на опорных и подвесных элементах.
- Подключают к системе отопления.
Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать
Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше
Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы
Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.
Какие материалы потребуются
Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.
Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.
Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.
Необходимые инструменты
Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:
- строительный уровень;
- рулетка;
- мастерок;
- ведро;
- пассатижи;
- электродрель;
- сварочный инвертор;
- гаечный ключ;
- отвёртка.
Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.
Подготовка места
Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.
Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.
Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.
Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство
Постройка печи с котлом водяного отопления своими руками
Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.
В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.
Сложности при строительстве и наладке
Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.
Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.
Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.
Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.
Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Материалы для изготовления
В качестве использованных материалов для производства регистров применяются трубы ВГП и электросварные трубы из стали (по ГОСТу 10704−91 и другие)
Сплав обладает абсолютно всеми данными, нужными для отопительных устройств: устойчивость к большим температурам и давлению, наименьшее тепловое увеличение (в установленном спектре температур), значительная теплопроводимость, ударостойкость (что важно при применении в производственных помещениях), продолжительный период эксплуатации в отопительных системах
Для того чтобы удостовериться в качестве сварки и надёжности швов, отделанные регистры отопления подвергаются прессовке и гидравлическим испытаниям. Указатель заполняется жидкостью, достигается излишнее давление, как правило, 1.6 МПа. В случае если при этом обнаруживают течь, жидкость объединяется, производится заваривание обнаруженных отверстий, после чего процесс повторяется.
Материал изготовления
Если делать выборку в зависимости от материала изготовления, то регистры можно классифицировать на следующие
- Стальные;
- Алюминиевые;
- Чугунные.
Какие регистры отопления лучше выбрать? Самыми распространенными стали стальные регистры. Их подключение к системе отопления осуществляется посредством резьбы или сварки. Такие устройства имеют хорошую теплоотдачу и приемлемую стоимость.
Алюминиевые регистры имеют гораздо меньший вес, чем стальные. К тому же, они устойчивы к коррозийному влиянию, изготавливаются без соединительных швов и обладают хорошей теплоотдачей. Основной недостаток таких устройств – очень высокая цена. «Какие бывают регистры отопления – выбор, расчет, характеристики».
Регистры, изготовленные из чугуна, подключаются к отопительной системе при помощи фланцевого соединения. Они довольно просты в установке и дешево стоят. К минусам чугунных изделий можно отнести малую инертность, которая существенно снижает время прогрева регистров.
Достоинства оборудования
Основными достоинствами данной разновидности теплообменника можно считать:
- удобство в эксплуатации;
- легкость обслуживания (чистки);
- наличие большой теплоотдающей площади при малых габаритах;
- высокая пожаробезопасность;
- экономный расход электроэнергии при наличии ТЭНа;
- возможность использования в качестве полотенцесушителя;
- широкая область применения – можно устанавливать на складах, в производственных цехах, торговых павильонах и офисных зданиях, а также в больницах и поликлиниках.
Выводы
Если вы решили оборудовать свой дом данным типом отопительных приборов, советуем тщательно разобраться в особенностях его работы, а также изучить тонкости создания и установки регистров. Дополнительная справочная литература очень вам в этом поможет.
Рекомендации по оформлению и расположению чугунных радиаторов в помещении
Кстати, существуют и рекомендации к способам и материалам, применяемым для окраски собранных в батарею чугунных радиаторов. Ведь неправильно выбранные лакокрасочные покрытия способны снизить мощность чугунного радиатора отопления до десяти процентов от заявленной производителем.
Кроме правильного выбора материала покрытия, тепловой поток от батареи можно увеличить, направив его от зарадиаторного излучения внутрь помещения при помощи теплоотражателей на стене, к которой крепится батарея.
Как известно, расчет системы отопления для дома составляет достаточно сложный учет факторов и коэффициентов здания, напора и температуры теплоносителя и т.д. Но в грубом приближении, для стандартных секций чугунных радиаторов, выстой до 0,6 м, тепловой поток заявлен около 125 Вт.
Обеспечивающая теплоотдачу площадь секции чугунного радиатора считается с учетом длины, высоты, глубины и т.д. и может составлять на одной (при указанной ранее высоте) до 0,2 квадратного метра. Соответственно, набор из пяти секций составит чуть больше одного квадратного метра, с учетом переходных элементов.
В заключение следует отметить, что и установка батареи влияет на ее эффективное использование и теплоотдачу. Существующие рекомендации оговаривают минимальное расстояние от стены (до трех см), от подоконника (до 12 см), до пола (до 15 см). В этих рекомендациях учитываются оптимальные условия работы и теплообмена.
Выводы и полезное видео по теме
О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:
Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.
Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.
