Резка пенопласта своими руками. Станок для резки пенопласта

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки

Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени

Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества


Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.


Резак из паяльника

Утепление потолка в частном доме

Касаемо частных домов, дач, коттеджей и иных построек подобного типа вопрос утепления потолка является первостепенной задачей для решения

Очень важно обеспечить эффективное теплосбережение и ограничить нерациональную трату тепла помещения. Утеплять потолочные перекрытия в границах собственного дома или частного хозяйственного объекта можно следующими способами:

  • проектирование потолочного перекрытия со спланированным применением слоя утеплителя изнутри. Особенно удобно реализовать подобную технику прокладки утепляющей конструкции, ели особенностью здания является наличие мансарды, а допустим не обычного чердака.
  • Проектировка конструкции из древесины, например, из балочных перекрытий. Такие каркасы могут крепиться к потолку перфоратором и дюбелями;
  • Независимо от материала каркаса применять слои легкого утеплителя и пароизоляторов. Они располагаются в пространстве, находящимся между потолочной поверхностью и самим утеплителем.

Фото: Утепление потолка пенопластом

Такие методологии возведения бесспорно эффективны, но подразумевают значительный расход высоты помещения. Основными теплоизоляционными материалами являются листы пенопласта.

Как сделать резак для пенопласта своими руками. Часть 2.

В предыдущей статье я забыл написать о том, что если нужно создать резак для пенопласта с питанием от розетки, то потребуется понижающий трансформатор, выдерживающий 100 Вт.

Создание резака для линейной резки пенопласта.

Если в двух словах, резак для линейной резки пенопласта выглядит так: есть стол на которому установлены два изолированных стояка. На них в свою очередь, горизонтально столу натянута нихромовая нить, подключенная к питанию через понижающий трансформатор.

Принцип работы данного «станка» очень простой. Нихромовая нить нагревается от источника питания, что позволит быстро и просто нарезать большой объем пенопласта. Толщина нарезки регулируется высотой расположения нити над поверхностью стола.

Есть ещё одна вариация данного станка. В ней нихромовая проволока натягивается вертикально поверхности стола, а рабочая поверхность конструируется из ДСП и металлической рамы.

Минус в том, что при нагревании нихромовая нить провисает, поэтому нужно придумать натяжение с помощью какой-нибудь пружины. Ну или по-простому повесить на нить какой-либо груз, чтобы она была в постоянном натяжении.

С помощью такого резака можно нарезать простые двухмерные геометрические фигуры. Для этого на поверхности пенопласта потребуется нарисовать необходимую фигуру, и по полученному рисунку производить резку.

Создание резака для фигурной резки пенопласта.

Нарезать пенопластовые плиты больших размеров на станке для линейной резки неудобно или даже невозможно из-за небольшого размера рабочей поверхности.

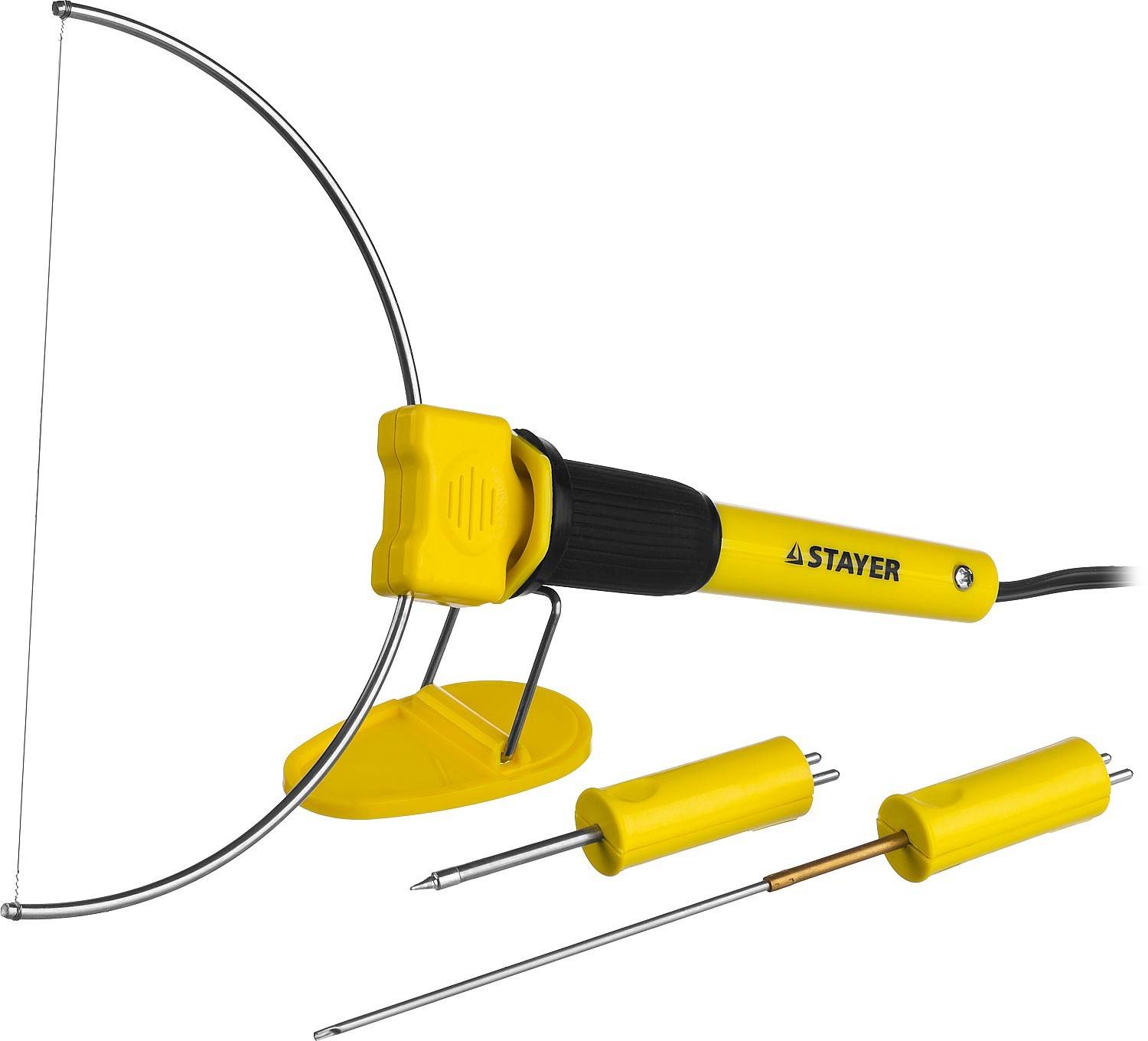

В таких случаях используются ручные резаки, выполненные из лобзика. В качестве полотна используется все та же нихромовая нить.

Такой инструмент отлично подходит для фигурной резки. Можно немного изменить данный инструмент, убрав полотно и закрепив вместо него проволоку, изогнутую определенным способом.

Также можно сделать резак для фигурной резки пенопласта из паяльника. Он почти сразу готов к работе. Единственное что нужно сделать, это заменить нагревающийся элемент на нихромовую проволоку.

Таким резаком очень удобно работать. Помимо того, что с его помощью можно нарезать более тонкие листы пенопласта, он еще умеет вырезать углубления в материале.

Создание резака для пенопласта из металлической пластины.

И напоследок хочу рассказать о резаке из металлической пластины. В принципе такой резак похож на описанные выше, за исключением того, что вместо нихромовой проволоки используется металлическая пластина. Для этого отлично подойдет медь. Она быстро нагревается и легко затачивается. Можно использовать и сталь. Правда она тяжелее точится и медленнее нагревается. Зато таким резаком можно резать практически любой синтетик. Минус в том, что оптимальную температуру придется подбирать «методом тыка».

Выводы.

Все вышеописанные способы создания резаков для пенопласта просты и практичны. Каждый из них имеет свои минусы и плюсы, поэтому какой резак выбрать — решать Вам. Ну и не стоит забывать о том, что при работе с таким инструментом есть вероятность получить удар током, поэтому нужно быть очень осторожным и соблюдать меры безопасности при работе с электричеством.

Поставки пенопласта по Краснодару, Краснодарскому краю и Ростове-на-Дону.

Преимущества и недостатки материала

Самый лучший теплоизоляционный материал — пенопласт — имеет множество положительных и отрицательных свойств. Его достоинства:

  • Это особый утеплитель, который способен качественно звукоизолировать не только отдельные комнаты, но и все строения.
  • В его состав не входят вредные вещества, поэтому материал является экологически чистым.
  • Используется в качестве потолочных покрытий. Декоративные изделия имеют разный фактурный рисунок и цветовую гамму.
  • Применяют во время транспортировки. Для качественной герметизации изделие дополнительно уплотняют пенопластом.
  • Его можно без проблем перевозить, разгружать и укладывать благодаря легкому весу.
  • Материал устойчив к грибкам и плесени.

Под воздействием высоких температур и некоторых технических веществ пенопласт начинает разрушаться. Поэтому при работе с материалом необходимо соблюдать определенные правила. Нельзя использовать бензин, ацетон и уайт-спирит. Пенопластовая плита начнет крошиться и разрушаться изнутри при температуре воздуха свыше +500 градусов. Из-за этого в местах, где используется утеплитель, обязательно должен соблюдаться температурный режим.

С этим читают

  • Как сделать пенопласт своими руками
  • Как приклеить пенопласт к стене
  • Делаем камин из коробок на новый год своими руками
  • Пенопласт или пенополистирол: что лучше, в чем разница
  • Как утеплить дом пенопластом снаружи своими руками
  • Как выбрать пеленальный столик для новорожденного
  • Крепеж для стен из ячеистого и пустотелого материала
  • Технология проведения монтажа при утепление дома пенопластом
  • Стоит и можно ли хранить велосипед на балконе зимой: преимущества и последствия
  • Утепление металлического гаража своими руками

Несколько дельных советов

  1. В процессе резки требуется средняя скорость движения пенопласта. Если он будет двигаться слишком быстро, то, скорее всего, раскрошится, а если слишком медленно, то торцы листов начнут плавиться.
  2. Если работа выполняется на участке без электричества, то нужно соединить между собой 3 9-вольтные кроны и использовать их в качестве источника энергии. В таком случае станок сможет работать примерно 35-40 минут.
  3. Использовать для этого автомобильные аккумуляторы нежелательно, поскольку те, невзирая на незначительное напряжение, отличаются еще и большой силой тока, способной повредить струну. И хорошо еще, если она попросту лопнет, ведь может случиться, что и брызнет раскаленным металлом.
  4. Пенопласт, который будет использоваться для утепления бани, должен быть толстым. Более того, толстый материал проще производить (да и популярностью он особой не пользуется), а значит, стоит он будет дешевле, чем тонкий.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Что такое пенопласт и для чего он используется


Листы пенопласта Пенопласт белый материал, который почти полностью состоит из воздуха. Его используют для упаковки техники, продуктов питания, как теплоизоляционный и звукоизоляционный материал, как основу для изготовления предметов быта, логотипов и многих других вещей. Один из главных плюсов пенопласта – его дешевизна. Многие покупают его для того, чтобы сделать какое-то изделие из данного материала и выгодно продать его. Но даже простому человеку пенопласт будет очень полезен, ведь из него можно сделать очень много вещей для дома. Главное – уметь правильно работать с материалом, а также выбрать его для конкретных целей.

Фигурная резка пенопласта

Пенопласт достаточно относится к самым востребованным отделочным изделиям. Особой популярностью вырезанные из такого материал пользуются различные фигуры. Объемные композиции из пенопласта применяют в качестве архитектурной декорации, для создания рекламных элементов, различных дизайнерских конструкций для оформления интерьера.

Фигурная резка осуществляется с помощью лазерных установок и специальных ЧПУ станков. Каждое приспособление имеет свои преимущества и особенности использования:

  1. Лазерная резка. Обработка пенопласта посредством излучения позволяет создать 2D и 3D фигуры различной формы. Такой способ резки обеспечивает самую минимальную толщину среза, способствуя повышению детализации изделий. Весь процесс на лазерном ЧПУ оборудовании полностью автоматизирован. Поэтому в процессе раскроя материала исключаются дефекты и погрешности.
  2. Струнная обработка. Формирование объемных изделий происходит с помощью термического воздействия струн изготовленных из никель-хрома. Такой метод раскроя пенопласта обеспечивает точность срезов по заданным эскизам. Стоимость струнной обработки ячеистого материала намного дешевле лазерной резки. Все действия на станках контролируются специальной компьютерной программой.

С помощью современного 3D оборудования для резки пенопласта можно изготовить фигуры различной сложности за небольшой срок.

Как сделать резак для пенопласта своими руками?

Пенопласт – легкий, долговечный, хороший теплоизоляционный материал, с которым очень просто работать.

Но у него есть одна неприятная особенность: обычно он изготавливается в виде плит достаточно больших размеров, которые в процессе работы приходится разрезать на куски меньших размеров.

Как бы остро ни были наточены нож и пила, аккуратно разрезать ими плиту не получится, поскольку при механическом воздействии разрушается структура пенопласта, отчего он не режется, а крошится. Поэтому для резки нужно использовать специальный резак для пенопласта.

Пенопласт как и любой материал требует раскроя, именно для этого нужен резак.

Простейший самодельный резак для пенопласта

Такой резак не сложно сделать своими руками. Для этого достаточно взять самую тонкую гитарную струну и 4-5 больших батареек для электрического фонарика. Соединив последовательно все батарейки в единый элемент, к его концам нужно подсоединить и закрепить изолентой гитарную струну, замкнув электрическую дугу. Благодаря проходящему по струне электрическому току струна будет нагреваться.

Изображение 1. Схема резака, позволяющего нарезать плоские листы из блока пенопласта.

В месте соприкосновения с нагретой до нужной температуры струной лист пенопласта будет мгновенно плавиться, разделяясь на две половинки, срез у которых получится сплавленный и ровный. Но для нормальной резки струна должна быть разогрета до температуры не меньше 120-150º.

При работе определить, достаточно ли разогрелась струна, никакого труда не составит, так как при резке пенопласта на струне будут оставаться небольшие прикипевшие кусочки. Чем длиннее остаются такие кусочки, тем ниже температура струны.

Но если их на струне совсем не остается, то это значит, что данный своеобразный термонож нагрет больше, чем необходимо.

Такой примитивный резак для пенопласта способен легко разрезать 2-3 больших пласта материала. Но при больших объемах работы батарейки быстро садятся, поэтому в таких случаях для резки пенопласта своими руками применяют резак, работающий от электросети.

Устройства для резки

Разрезание материала на мелкие детали выглядит очень просто. Но на самом деле, делая эту работу, нужно придерживаться некоторых нюансов и знать определенные хитрости. Соблюдение всех правил поможет быстро и качественно обработать материал.

Какое приспособление разрезает пенопласт лучше других? Есть несколько инструментов, с помощью которых можно формировать детали:

Ножовка по дереву. Длинный прямой разрез легко сделать ножовкой по дереву. Насколько точным и равномерным получится разрез, зависит от размера зубцов: чем тоньше зубья, тем качественнее разрез. Работать с инструментом легко и быстро, без травматизма. Подходит для резки материала толщиной свыше 80 см.
Струна. Инструмент обеспечивает быструю и точную резку материала. Его часто используют домашние мастера.
Паяльник. Этот инструмент используют, когда необходимо сделать высокоточную нарезку. Паяльник оборудован ножевой насадкой, которая нагревается при включении. Деталь закрепляют и медленно разрезают плавными движениями

Работу проводят с особой осторожностью, так как пенопласт плавится и капает под воздействием горячего ножа.
Нож с насадкой. Детали небольших размеров можно разрезать острым ножом

Но его конец оборудуют резиновой насадкой. Детали из пенопласта надежно фиксируют в тиски, а затем разрезают. Иногда во время резки нож соскальзывает. Чтобы избежать травмы, движения ножа делают «от себя».
Канцелярский ножик. Плавное разрезание пенопласта можно сделать, если нагреть канцелярский ножик. Недостаток инструмента в том, что он быстро затупляется. Его используют для резки тонкого материала.

Как сделать резак из нихромовой проволоки

Станок для продольной нарезки листов по толщине.

Как резать пенопласт по толщине? Этот вопрос часто встает перед строителем, когда необходимо распустить лист утеплителя и сделать его тоньше. Для этих целей подойдет резак из нихромовой проволоки.

Цена нихромовой проволоки невысока.

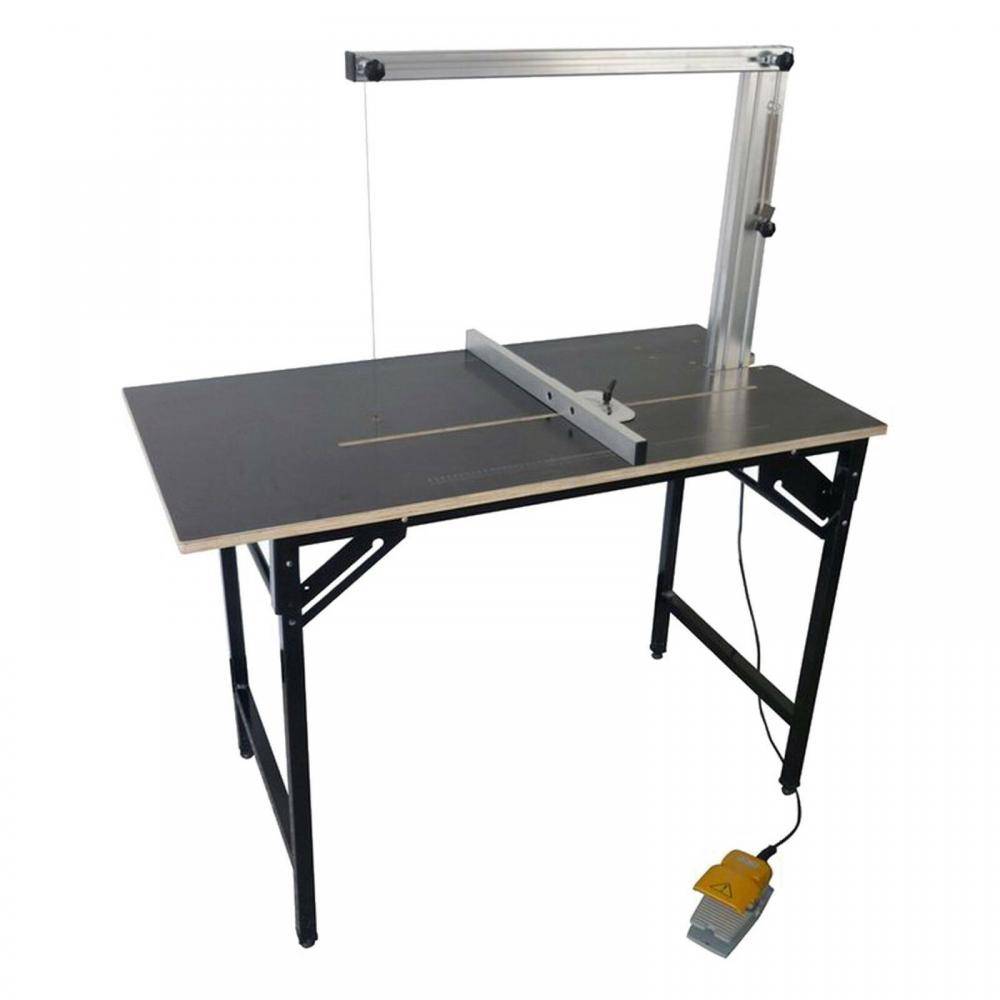

Идея станка довольно проста: над столешницей из доски или фанеры натягивают струну, через которую пускают ток. Струна выставляется горизонтально на необходимой высоте, раскаляется от тока и режет лист, который резчик двигает по столешнице.

Сделать такой станок своими руками довольно просто:

ИзображениеОписание
Делаем столешницу. Выбираем доску для столешницы. Это может быть толстая фанера или MDF, массивная доска, например, дверца от шкафа или столешница от стола.
Крепим шпильки. В углах нашей столешницы крепим стальные шпильки с резьбой. Для этого сверлим отверстия и вставляем в них анкера, которые фиксируем гайками.
Набойки с обратной стороны. С обратной стороны столешницы набиваем набойки из досок. Они нужны, чтобы концы шпилек не упирались в пол, и конструкция стояла ровно. Кроме того, под столешницей можно будет провести провода.
Первый провод. Подключаем к шпильке первый провод. Его лучше обмотать вокруг анкера под шайбой, пропаять и затянуть гайкой.
Второй провод. Аналогично подключаем и затягиваем гайкой второй провод.
Отверстия в шайбах. Берем две шайбы, которые свободно надеваются на шпильки. Сверлим отверстия, как показано на фотографии.
Заточка шайб. Напротив отверстий по внутреннему краю отверстия в шайбе выполняем заточку. Это необходимо, чтобы шайба точно становилась в канавки от резьбы и не могла передвинуться вдоль шпильки.
Пружина. Надеваем шайбы на шпильки и выставляем дырками внутрь. В одну из них продеваем конец пружины. Подойдет любая стальная пружина, работающая на растяжение, например, от раскладушки.
Крепление проволоки к пружине. К свободному концу пружины привязываем нихромовую проволоку и отмеряем расстояние до противоположной шпильки. Оставляем запас 30-40 см и отрезаем лишнее.
Натяжка струны. Вставляем в конец пружины отвертку и растягиваем её. Второй рукой продеваем проволоку сквозь отверстие в шайбе и завязываем в натяг.
Подбираем источник питания. Лучше всего использовать понижающий трансформатор, который дает на выходе 6-12 В при силе тока 6-10 А. Подойдет зарядка для автомобильных аккумуляторов, блок питания для компьютера, трансформатор от старого телевизора.
Выставляем натянутую нить по высоте. Для этого можно использовать угольник, линейку или рулетку.
Включаем станок в сеть. Соединяем питающие провода, идущие от шпилек, с выходами трансформатора. Подаем напряжение на наш резак и ждем 10 секунд, пока нить прогреется.

Резка. Берем лист пенопласта и ведем его вдоль столешницы. Проволока будет отрезать от листа куски нужной нам толщины, которую мы выставили ранее.

При резке пенопласта с помощью раскаленной проволоки выделяется ядовитый дым. Необходимо использовать респиратор и работать в хорошо проветриваемом помещении.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.


Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Резка нихромовой проволокой

Для использования данного инструмента потребуется дополнительно собрать аппарат. В его состав будет входить не только нихромовая нитка, но и трансформатор на 12 или 24 вольта. Заранее необходимо также взять кусок небольшой трубы и стол. Натяжка струны будет организована за счет пружины. Нихром – это материал, который входит в состав любого фена. Аппарат должен функционировать таким образом, чтобы нитка нагревалась и могла расплавить пенопласт. Благодаря этому удается получить различные сложные формы из материала.

Для того чтобы устройство начало функционировать на столе закрепляется деревянный брусок. Предварительно необходимо сделать в нем отверстие и установить отрезок трубы. Далее на ней потребуется закрепить нихромовую проволоку с использованием пружины. Она будет нагреваться только после подключения к трансформатору. Кусок пенопласта следует к ней поднести и придать необходимый размер.

Резка канцелярским ножом

Даже дома у настоящего мастера нарезка пенопласта не сможет вызвать проблем. Для этого вполне достаточно иметь при себе канцелярский нож

Важно чтобы его лезвие было достаточно острым. Благодаря этому удается свести к минимуму вероятность появления отходов

В противном случае целесообразно использовать станок или другое автоматическое устройство.

При отсутствии острого ножа его вполне может заменить обычная пила или ножовка. Следует выбирать инструмент с коротким зубом. Благодаря этому итоговая поверхность не будет шероховатой.

На сегодняшний день в любом строительном магазине можно найти специальное полотно для резки пенопласта. При его воздействии на материал будет образована лишь мелкая пыль.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В). Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения

, поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Типовое строительство осталось в далеком прошлом. На сегодняшний день каждый хозяин стремится сделать свое жилище функциональным и индивидуальным

При этом внимание обращается не только на дизайн

Немаловажное значение имеет шумоизоляция, сохранение тепла и правильная вентиляция. С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки. С помощью пенопласта можно выполнить большое количество работ

Однако производители фасуют материал в большие листы

С помощью пенопласта можно выполнить большое количество работ. Однако производители фасуют материал в большие листы

Именно поэтому важно подобрать надежный и комфортный инструмент для их нарезки

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы.

В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов.

Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

Шаг 3. Закрепление нихромовой спирали

. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта.

Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Шаг 4. Резка пенопласта под углом.

Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Рекомендуем вам еще:

Пенопласт является долговечным, легким материалом, который обладает теплоизоляционным свойством. Выполнение работ с таким утеплительным материалом кажется очень простым занятием. Но все, же есть свои нюансы при работе с материалом. Так как его изготавливают в виде больших плит, то довольно часто необходимо выполнять обрезку. Обрезку можно выполнить и обычным кухонным ножом, но красиво отрезать не получится. Именно по этой причине мастера рекомендуют воспользоваться для этой цели специальной резкой для пенопласта.

Расчет параметров источника электропитания для нагрева проволоки

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного.

С учетом того, что на сантиметре длины проволоки нужно выделять мощность не более 2,5  ватта и длине проволоки 50 см, можно рассчитать мощность источника электропитания. Для этого нужно умножить величину выделяемой мощности на длину проволоки. В результате получается, что для разогрева проволоки станка для резки пенопласт понадобится источник электропитания мощность 125 Вт.

Теперь необходимо определить величину напряжения источника электропитания. Для этого нужно знать сопротивление нихромовой проволоки.

Сопротивление проволоки можно рассчитать по удельному сопротивлению (сопротивлению одного метра проволоки). Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для других марок нихрома значения отличаются незначительно.

Зависимость погонного сопротивления (одного метра) проволоки из нихрома Х20Н80 от величины его диаметра
Диаметр нихромового провода, мм0,10,20,30,40,50,60,70,80,91,01,11,21,31,52,02,22,53,03,54,0
Погонное сопротивление, Ом/м137,0034,6015,718,755,603,932,892,201,701,401,160,970,830,620,350,310,220,160,110,087

Как видно из таблицы, для проволоки диаметром 0,8 мм удельное сопротивление составляет 2,2 Ом, следовательно, нихромовая проволока длинной 50 см, которая была выбрана для станка резки пенопласта, будет иметь сопротивление 1,1 Ом. Если выбрать проволоку диаметром 0,5 мм, то сопротивление отрезка проволоки длиной 50 см составит 2,8 Ом.

Воспользовавшись преобразованными формулами законов Ома и Джоуля – Ленца, получим формулу для расчета величины питающего напряжения для станка резки пенопласта. Величина питающего напряжения будет равна корню из произведения величины потребляемой мощности и сопротивления проволоки. Для упрощения расчета предлагаю онлайн калькулятор. Он выполняет расчет исходя из того, что на сантиметр длины проволоки необходима мощность 2,5 Вт. Для того, чтобы узнать какой нужен источник питания достаточно ввести в соответствующие поля длину нихоромовой проволоки и ее сопротивление, выбранное из таблицы.

 Калькулятор для расчета U и I для разогрева нихромовой нити
Длина нити накала, cм:
 Сопротивление 1 метра длины нити, Ом: 

В результате расчетов определено, что для нагрева нихромовой проволоки изготовленного станка необходим источник питания переменного или постоянного тока, выдающий напряжение 11,7 В, и обеспечивающий ток нагрузки 10,7 А, мощностью 125 Вт.

При уменьшении или увеличении длины проволоки, напряжение источника питания необходимо будет пропорционально уменьшить или увеличить соответственно. При этом величина тока не изменится.

Выполненный расчет является оценочным, так как не учтено переходное сопротивление в точках соединения проводов и сопротивление токоподводящих проводников. Поэтому оптимальный режим нагрева проволоки в конечном итоге приходится устанавливать непосредственно при резке пенопласта на приспособлении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
