Как сделать ручной насос для скважины своими руками?
Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.
Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.
Насос ручной для поднятия воды
Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.
Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.
Внутреннее устройство глубинного насоса и его принцип работы
Тип конструкции погружного насоса может варьироваться в зависимости от его принципа действия. Например, обязательными составляющими вибрационного устройства является насосный механизм и встроенный двигатель. Последний находится в самой нижней части агрегата и имеет защиту от воды. Также в приборе предусмотрен вибратор, посредством которого создаётся давление для накачивания воды по подъёмному трубопроводу.
Сам вибратор включает якорь, регулирующие шайбы и прорезиненный амортизатор. Такой механизм даёт оборудованию более устойчивую работу без сбоев и нарушения герметизации стенок.
Насосы погружного типа не требуют специально оборудованного помещения
Что касается глубинных центробежных агрегатов, то их конструкция имеет некоторые отличия. Огромная роль отводится лопаточному типу двигателя. В таких насосах предусматривается своя система охлаждения. За счёт того, что жидкость проходит через внутренние механизмы, подшипники, работающие во время запуска, не успевают перегреваться. Поэтому такие устройства принято считать самыми долговечными. Такое насосное оборудование имеет специальные защитные устройства. Все детали механизма упакованы в надёжный металлический корпус.
Домашнему скважинному насосу следует регулярно устраивать ревизию, проверяя работоспособность внутренних механизмов
Принцип работы погружных насосов также имеет некоторые отличия. В вибрационном насосе весь процесс закачивания воды происходит посредством специального передвижного поршня. При запуске внутри прибора формируется электромагнитное поле, которое заставляет двигаться вибратор, приводящий в движение поршень.
Погружные насосы уже много лет считаются самыми долговечными
Центробежный насос осуществляет работу с помощью специального колеса, создающего центробежную силу, которая осуществляет выталкивание воды в напорный канал с водозаборной трубки. Аналогичный принцип работы у шнекового насоса для скважины.
Конструкция и разновидности ручных насосов
Существует в настоящий момент три основных типа ручных насосов для перекачки воды и поднятия ее из скважины:
- шиберные;
- поршневые;
- штанговые.
Принцип действия простейшего поршневого насоса для воды
Поршневой тип насосов применяется в тех случаях, когда высота подъема является небольшой и извлечение воды на поверхность не создает проблем. Поршневое ручное подъемное оборудование применяется при необходимости выкачивания воды с глубин до 7 метров. Монтаж такого устройства можно осуществлять на высоте в один метр над землей. Монтируется ручной поршневой насос непосредственно на трубе, установленной в скважине. Крепление устройства осуществляется посредством специального фланца, имеющегося на трубе, установленной в скважине.
Штанговая разновидность ручных насосов используется в тех случаях, если требуется осуществить подъем воды с большой глубины. Этот тип подъемной скважинной конструкции отлично функционирует до глубин 30 метров. Штанговое оборудование для скважины напоминает поршневую конструкцию. Однако поршень в штанговой конструкции значительно длиннее, так же,как и цилиндр. Такое устройство позволяет в процессе функционирования создать большое разрежение, что дает возможность поднимать воду на поверхность с большой глубины. Поршень конструкции изготавливается в форме штанги. Это оборудование получило свое название из-за формы и размеров поршня.
Шиберная конструкция используется при осуществлении перекачки воды из поверхностного источника. Этот тип оборудования относится к маломощному. Модели шиберных конструкций очень мобильны и легко транспортируемыми из одного места в другое.
Каждый тип скважинного оборудования имеет свою схему установки. Схема правильного монтажа всегда прилагается производителем.
При наличии знаний, умений и навыков работы с металлом и техникой, монтаж ручного скважинного оборудования очень легко провести своими руками без привлечения специалистов.
Как обустроить скважину для воды
Правильное обустройство скважины для воды требует предварительной подготовки кессона, насоса, автономного источника питания и оголовка. Кессон для скважины представляет собой герметичный резервуар, защищающий водный источник от загрязнений и промерзания.
Проведение геологических исследований
Работа начинается с проведения геологических исследований выбранного места. Она сложная и дорогая, требует профессиональных знаний, поэтому целесообразно проводить её коллективными усилиями. И нужно хотя бы приблизительно знать глубину залегания водоносного слоя.
Методы бурения
Если скважина нужна для обеспечения водой одной дачи, а вода находится не далее 15 метров от поверхности, её можно пробурить ручным буром. Конечно, это потребует немного физкультуры, но зато будет большая экономия денег. Более глубокие скважины следует бурить с применением специального оборудования.
Установка и подключение ручного насоса
Для работы в скважине обычно выбирают насосы погружного типа, так как у них более высокая производительность
Но необходимо выполнить важное требование: перед установкой насоса обязательно очистить скважину. Это делается прокачкой скважины другим насосом
Рабочий насос следует закрепить внутри таким образом, чтобы он полностью погрузился в воду, но не доставал до дна гидравлического сооружения минимум метр. Установленный наверху оголовок будет защищать всё сооружение от биологического и другого загрязнения.
Плюсы ручных моделей
Ручной прибор имеет немало преимуществ. Например, если вы используете свой дачный дом только летом, то нет смысла устанавливать дорогую систему подачи воды. Ведь от редкого применения она вполне может сломаться. Ручной же агрегат прекрасно будет служить вам в теплое время года, подавая воду без перебоев.
Безусловно, самый главный плюс такого устройства – его независимость от работы электричества. Например, на вашем участке еще нет света, а вода нужна позарез. Ведь даже во время стройки потребность в ней весьма велика – замешивание раствора или разведение клея происходит на воде.
Главный плюс – полная автономность
Из этого плюса вытекает еще один – экономия электричества. Например, чтобы полить участок, вполне можно воспользоваться ручным прибором. Если вы живете в доме постоянно, то увидите, какая экономия электричества будет при использовании ручного агрегата.
Ручная вариация насоса удобна прежде всего тем, что таким прибором легко пользоваться. Кроме того, ремонт его будет прост и дешев – все запасные части продаются буквально в любом строительном магазине за разумные деньги.
Ведущие производители
Фирмы, которые заслуженно относятся к ведущим в области производства ручных насосов, в своей работе руководствуются передовыми технологическими принципами. Энергоэффективность интересует всех, так как этот показатель очень тесно связан с экологией на планете. Кроме того, каждого покупателя интересуют эксплуатационные характеристики и удобство облуживания техники. А безопасность и точность выполнения заданных режимов работы требуют максимальной автоматизации технологического оборудования. Поэтому успех в конкурентной борьбе за рынок приходит к тем, кто своевременно обновляет свой ассортимент.
К ведущим российским производителям насосного оборудования относится группа компаний АО «ГМС Ливгидромаш», компания «Джилекс» и «Насосы Ампика».
Фирма «Ампика» производит насосное оборудование для перекачки битума, создаёт промышленные насосные агрегаты на рамах и в моноблочном исполнении, продаёт небольшие модели для вязких и химически агрессивных жидкостей, для перекачки топлива. У фирмы имеется собственный отдел ремонта насосов.
Компания АО «ГМС Ливгидромаш» является крупнейшим поставщиком насосов на территории России. Заводы компании выпускают более 1000 видов различных насосов для быта и промышленности. У неё есть собственный исследовательский центр, мощная производственная база, современная служба сервиса. Потребителями продукции являются сельскохозяйственные предприятия, нефтегазовый комплекс и другие отрасли промышленности.
Пионером специализированного оборудования для очистки воды является компания «Джилекс». Её продукция отличается высокой эксплуатационной надёжностью. На рынке непрерывно обновляется и расширяется ассортимент предложений компании.
60 лет на российском рынке выступает «Пинский ОМЗ». Он создаёт на высоком техническом уровне насосные установки для воды и битума и другую необходимую для хозяйства продукцию, а также владеет технологией литья из чугуна.
Плунжерные дозирующие устройства для различных отраслей промышленности выпускает отечественный производитель «Ареопаг».
С 70-х годов прошлого века в городе Йошкар-Ола работает производитель насосов «ОКТБ Кристалл». Основным его продуктом являются химические насосы с магнитной муфтой. Они выпускаются в герметичном корпусе и в корпусе из нержавеющей стали.
Японская фирма «Кубото Корпорейшен» (Kubota Corporation), кроме насосов, производит тракторы и другую тяжёлую технику.
Преимущества и недостатки
Механический способ поднятия воды имеет ряд достоинств и недостатков. Перед приобретением ручной насосной станции нужно с ними внимательно ознакомиться.
Преимущества устройства:
- Простота установки, эксплуатации и обслуживания.
- Экономия денежных средств. Для поднятия воды на поверхность человек прикладывает физические усилия, подключение к электросети не требуется.
- Конструкция состоит из рабочих узлов, которые при необходимости можно заменить на новые. Благодаря этой особенности удается максимально продлить срок службы устройства.
- Стоимость доступная, особенно в сравнении с электрическими аналогами.
- Корпус ручного насоса изготавливают из качественной нержавеющей стали или чугуна.
Пользователи отмечают следующие недостатки:
- Низкая производительность и мощность. В сравнении с автоматическими аналогами механическое устройство показывает скромные результаты по подъему жидкости на поверхность.
- Необходимость прикладывать физические усилия для подъема жидкости. Процесс происходит путем нажатия на рычажной пусковой механизм.
Особенности выбора насоса
Критериями оценки, когда вы выбираете ручной насос для колодца или скважины, будут основные параметры конкретного объекта.
Глубина подъема
Принято разделять все перекачивающие ручные насосы на две категории – способные обеспечить подъем с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
Диаметр скважины
При диаметре 4 дюйма можно использовать любые ручные насосы для воды, если диаметр меньше, при выбор определяется индивидуальными характеристиками моделей, указанные в технической документации.
Ручной насос для колодца
Качество воды
При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
Вес и габариты
Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
Режим эксплуатации
Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
Функциональность
Важно заблаговременно решить, будет ли ручной насос для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным. Декоративность
Декоративность
Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.
Как работает колонка показано на видео.
На что обратить внимание при выборе скважинного насоса
Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:
Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.
| Потребитель | Расход л/мин | Расход м³/час |
| Умывальник с раковиной | 10 | 0,6 |
| Умывальная раковина | 10 | 0,6 |
| Ванна/гидромассаж | 18 | 1,08 |
| Душ | 12 | 0,72 |
| Туалет | 7 | 0,42 |
| Биде | 6 | 0,36 |
| Стиральная машина | 12 | 0,72 |
| Кухонная мойка | 12 | 0,72 |
| Посудомоечная машина | 8 | 0,48 |
| Водоразборный кран 1/2″ | 20 | 1,2 |
| Водоразборный кран 3/4″ | 25 | 1,5 |
Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.
Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.
Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.
Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.
Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.
Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно
Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса
Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса
Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса
По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.
Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.
Классификация помп
Сейчас довольно часто возможно встретить во дворах либо в частном секторе водозаборные колонки. Такие колонки ничего общего не имеют с ручными механическими насосами. Из-за чего? В простых колонках давление воды создается при помощи давления в муниципальном водопроводе. В механическом насосе напор создается при помощи давления, которое неизменно направляться подкачивать, прикладывая физические упрочнения.
Все механические насосы классифицируются на 4 главные группы:
- Поршневые.
- Штанговые.
- Мембранные.
- Крыльчатые.
Поршневые используются для источников глубиной до десяти метров. В случае если глубина скважины образовывает 30 м, то совершенны штанговые устройства. Мембранные в основном употребляются для подкачки воды в системах водоснабжения. Что касается крыльчатых ручных насосов, то это самое дорогостоящее устройство. Оно представляет собой роторный механизм в корпусе со всасывающей трубой.
Кроме этого ручные помпы различаются по режиму эксплуатации и материалами изготовления. К примеру, кое-какие модели возможно эксплуатировать лишь летом. Корпусы таких насосов смогут быть сделаны из пластика. Кроме этого имеется и железные модели устройств, каковые для эксплуатации зимой направляться утеплять.
Сейчас предлагаем вам подробнее ознакомиться со всеми типами аналогичных устройств, применяемых для поднятия воды из скважины.
Ручные насосы типа К
Описание
Ручные насосы серии K предназначены для подачи, перекачивания и транспортировки воды без содержания абразивных частиц, а также для перекачки дизельного топлива, бензина, мазута, парафина, спирта, пищевых масел. Кроме этого, насосы можно использовать для наполнения трубопроводов больших насосов перед включением последних. Насосы К из бронзы позволяют перекачивать морскую воду. В жидкостях не должны присутствовать химические примеси. Недопустимо использование насоса с эфиром и углекислым сульфидом!
Это самовсасывающие насосы («»на сухую»» — до 1 метра), дающие на выходе давление до 2 атм. Высота всасывания при полной заливке системы — до 9 метров при установке на конец всасывающего трубопровода обратного клапана.
Температура перекачиваемой жидкости — до +80°С.
Принцип работы и устройство:
Крыльчатые насосы состоят из корпуса, крышки, «крыла», всасывающей части, четырех клапанов, вала и рычага. Четыре клапана установлены на «крыле» и на всасывающей части. На вале насоса установлена сальниковая набивка и прижимная гайка для уплотнения сальника. Во время работы крыло вращается с помощью ручного рычага туда и обратно так, чтобы каждая сторона насоса поочередно всасывала или вытесняла свой объём и, таким образом, обеспечивалось непрерывное протекание жидкости. Базовая модель поставляется вместе с резьбовыми ответными фланцами. Две крепёжных серьги по бокам позволяют надёжно закрепить насос вертикально на стену. Насос К2 — импортный аналог отечественного насоса РК-2 (подача около 400 куб. см за двойной ход ручки, на входе и выходе внутренняя резьба 1″»). При более низкой цене импортный насос имеет латунные клапана и крылья, и, в отличие от своего советского аналога, не имеет внутри ржавчины, являясь явно более предпочтительным, не требующим переборки, готовым к эксплуатации изделием.
ВНИМАНИЕ!!! В насос залит консервант (масло). Перед использованием с водой ОБЯЗАТЕЛЬНО следует промыть насос теплой водой с раствором моющего средства (мыло, «»фейри»» и т.п.) для удаления консерванта
Для этого следует прокачать этот раствор через насос.
| Модель | Подача, л/мин | Напор, м | Вход, дюйм | Выход, дюйм | Размеры, мм | Масса, кг | Цена,Рубли |
| К 00 | 7 | 25 | 3/8« | 3/8« | 240х140х130 | 3 | 3300 |
| 11,5 | 25 | 1/2« | 1/2« | 320х180х215 | 4 | 3950 | |
| 17,3 | 25 | 3/4« | 3/4« | 320х200х215 | 6,9 | 4300 | |
| 22,5 | 25 | 1« | 1« | 380х220х22,5 | 8 | 5800 | |
| 29 | 25 | 1 1/4« | 1 1/4« | 470х260х250 | 10 | 6900 | |
| 43,3 | 25 | 1 1/4« | 1 1/4« | 510х280х270 | 15 | 8300 | |
| 65 | 25 | 1 1/2« | 1 1/2« | 510х300х290 | 22,5 | 12700 | |
| 105 | 25 | 2« | 2« | 620х400х330 | 34,5 | 15100 | |
| К0 бронзовый | 11,5 | 25 | 1/2« | 1/2« | 320х180х215 | 4 | 18500 |
| К1 бронзовый | 17,3 | 25 | 3/4« | 3/4« | 320х20х215 | 6 | 22300 |
| К2 бронзовый | 22,5 | 25 | 1« | 1« | 380х220х22,5 | 8 | 29900 |
Обзор существующих вариантов
Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.
Готовые модели
Среди готовых вариантов популярны несколько моделей.
- Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
- Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
- Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.
Кустарное изготовление: способы
Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.
Первый вариант
Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.
Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.
Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:
- нижняя крышка;
- два обратных клапана на патрубках;
- прокладка-уплотнитель из резины;
- поршень, закрепленный на штоке;
- крышка круглой формы (для цилиндра);
- рычаг из металла, сопряженный с крышкой;
- соединительные шпильки из металла.
Второй вариант
Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.
Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:
- специальной станиной, чтобы устанавливать насос в грунт;
- патрубком (наверху корпуса);
- сгоном на излив для подачи воды;
- сгоном на забор воды;
- ручкой, с помощью которой перетаскивают конструкцию;
- специальным уплотнителем, расположенным между корпусом и станиной;
- штоком, на который крепится корпус.
Самодельный поршневой насос – этапы изготовления
Одна из главных деталей, от которой во многом зависит производительность устройства – цилиндрический корпус. Его внутренние стенки должны быть гладкими, поэтому, чтобы использовать обыкновенную водопроводную трубу, ее нужно проточить на токарном станке. Хороший вариант – гильза от дизельного двигателя или гидравлический цилиндр. Диаметр – минимум 80 мм, длина — 1 м.
Для изготовления поршня используют любой подходящий материал: металл, пластмассу, даже дерево. По форме он такой же, как внутренняя полость цилиндра, а размером немного меньше. Обязательно устанавливают резиновый уплотнитель в виде кольца, который обеспечивает прилегание к стенкам.
Схема устройства поршневой помпы С обеих сторон корпус закрывают крышками. По центру сверлят отверстия: сверху — под шток, снизу — для заборного водопровода и запорного устройства. Детали можно изготовить из металла или пластмассы. Если планируется использовать дерево, выбирают дуб или лиственницу. От воды они разбухают, зазоры надежно герметизируются. Для входной трубы применяют стальные или полимерные изделия, а также резиновые шланги. Обязательно устанавливают на конце, который погружается в скважину, обратный клапан – покупной или сделанный своими руками из шарика.
Необходим рычаг, соединенный шарниром со штангой. Ее делают из трубы, которую одним концом закрепляют на поршне. С противоположной стороны сверлят сквозное отверстие. Туда заводят болт, который одновременно проходит сквозь ручку, фиксируют гайкой. Чтобы привод самостоятельно возвращался в исходное положение, устанавливают пружину, закрепленную нижней частью на корпусе. В нем также прорезают дыру под выходной патрубок, который вваривают.
Детали для ручного насоса
Самый ответственный узел конструкции – клапаны. Качественное исполнение гарантирует надежную работу и высокую производительность. Главная задача – препятствовать возвращению воды в скважину
Важно не только изготовить детали, но и притереть гнезда. Если контакт будет неплотным, значительная часть жидкости каждый раз уйдет в колодец
Что-то выдавится наружу, но работать с рычагом придется намного интенсивнее и больше.
Деталь под клапаны сделана на станочном оборудовании
Клапаны покупают, делают из шариков от подшипника или кусков резины. Последний способ используют, если нет возможности выполнить токарные работы. Не очень толстые круглые резиновые отрезки закрепляют на болтах через входные отверстия, чтобы они закрывались. Когда происходит засасывание жидкости, края приподнимаются, вода поступает в камеру. Это приемлемый вариант, но идеальный – обработка гнезд на фрезерном станке.
Детали изготавливают или покупают. Чтобы собрать устройство, понадобится простой домашний инструмент: дрель, болгарка, плоскогубцы, ключи. Самая сложная работа, которая требует определенной квалификации – соединить между собой сваркой отдельные узлы.
Менее востребованные модели
Насос ручной поршневой характеризуется высокой производительностью, поэтому, широко представлен в заводском и любительском исполнении. Однако существуют другие модели, которые имеют меньшую продуктивность, но более интересную конструкцию и принцип действия.
Одной из таких моделей можно назвать насос из велосипеда. Принцип работы ручного насоса в этом случае основан на действии центробежной силы, движение штока обеспечивается при кручении педалей.
Не менее интересными являются следующие варианты:
- Модель из дерева с гибким штоком.
- Устройства мембранного типа.
- Сооружение, в котором используется гильза и колесо.
- Для промышленного сектора заводы-изготовители насосного оборудования выпускают модели, в основе которых лежит крыльчатка.
Ручной насос для воды можно назвать отличным помощником в ситуации, когда постоянно или периодически отсутствует подключение к электричеству. Даже при аварии на силовых линиях такое устройство позволит без особых проблем накачать несколько ведер воды. для изготовления ручного самодельного насоса для воды не нужно покупать дорогостоящие детали, чаще всего нужный материал имеется в хозяйстве каждого домашнего мастера.
Поршневые
Варианты изделий этого вида скомпонованы одинаково. Отличаться может внешний вид и материал: от простых гладких цилиндров из штампованного железа, нержавейки с непритязательной ручкой до чугунных или из литья с художественной ковкой. Встречаются изделия и из полимерных материалов, высокопрочного пластика.
Этот вид классический и самый распространенный. В большинстве случаев именно под ним подразумевают ручную колонку
Элементы наземной части:
- корпус или гильза цилиндрической формы
- излив (патрубок выхода)
- рычаг, рукоятка. Некоторые образцы оснащены двуручным коромыслом. Этот элемент закреплен шарнирами на оси
- рукоятка, связанная со штоком, а тот — с поршнем. Этот узел уходит внутрь помпы
Скважинная часть состоит из трубы с обратным клапаном.
Схема соединения такая: корпус-гильза, внутри его поршень с уплотняющими элементами, плотно прилегающими к стенкам. Поршень жестко присоединен к штоку, а тот соединяется подвижными шарнирами к рукоятке.В верхней части корпуса врезан выходной патрубок, слив или просто окно для вытекания воды. На конце всасывающего патрубка, который находится внутри скважины, обязательно должен быть обратный клапан, исключающий обратную течь. На самом поршне есть просверленные каналы под проход воды, но они также закрыты обратным клапаном. Таким образом, вода не вытекает назад, а движется только вверх к сливу.
Поэтапный процесс работы
Ручной водяной насос для скважины поршневого типа действует так:
- спокойное состояние. После предыдущего цикла камера заполнена водой, если ее нет, то она после нескольких движений рычагом затекает туда. Клапаны на поршне и всасывающем патрубке перекрывают воде возможность вытечь
- нажатие на рычаг (опускание вниз). Коромысло поднимает шток, а тот – поршень, который вытесняет жидкость вверх к выходному отверстию (обратные клапаны не дают ей стечь). В нижнем сегменте под поршнем образуется разрежение. Согласно законам физики оно заполняется новой водой
- рычаг вверх. Шток и поршень опускается вниз. Жидкость, которая заполнила нижний сегмент, снизу открывает обратные клапаны, перетекая через дырки поршня закрытые ими. Назад она, естественно, вытечь не может. Далее – цикл повторяется сначала.
Слабое место – уплотнения поршня, клапанных устройств. Хотя, старые колонки их совсем не имеют, а аппарат, несмотря на некоторую потерю в напоре и объеме, работает прилично.
Встречаются варианты, где вместо рычага прикреплено колесо, которое через редуктор поднимает/опускает поршень.
Технические параметры зависят от диаметра цилиндра, высоты поршневого хода. В среднем они такие:
- 0,5 – 2 л за один цикл
- глубина забора – до 10 м
Устройство и конструктивные особенности
В домашних условиях используется два типа насосов:
- Погружные.
- Поверхностные.
В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.
Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.
Погружной применяется при обустройстве артезианского или фильтрационного источника
Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении
Принцип работы
Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее
Учитывая эту особенность, важно знать глубину источника
Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:
- Ручные.
- Самовсасывающие.
- Эжекторные.
Погружные агрегаты делятся по принципу работы:
- Центробежные.
- Вибрационные.
- Винтовые.
- Вихревые.
- Артезианские.
- Глубинные.
Все эти типы помп имеют разный принцип действия.
Устройство
Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.
Другие виды ручных насосов

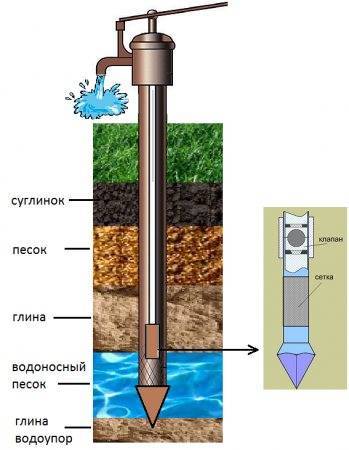

Рассмотренные ручные насосы поршневого типа часто изготавливают своими руками для домашней скважины. Но ими не ограничивается разнообразие подобных агрегатов. Существуют другие виды, производимые в заводских условиях.
Крыльчатый агрегат
Подобные ручные насосы используют на складах для перекачки жидкости из емкостей. Но он может подойти и для мелкой скважины, где зеркало воды находится не далее 7 м. Конструкция состоит из металлического корпуса с входящим и выходящим патрубком. Внутри корпуса установлена крыльчатка с клапанами. Через ось снаружи она соединяется с ручкой. Сам корпус разделен на две камеры перемычкой, на которой тоже стоят клапана.
Принцип работы прост. Чтобы набрать воды из скважины достаточно опустить туда шланг, подсоединенный к входному патрубку агрегата. Поворотом ручки крыльчатка приводится в движение, создавая внутри камер чередование областей разрежения. Группы клапанов размещены таким образом, что подают воду только к выходному патрубку.
Агрегат мембранного типа
Еще один тип ручного насоса – мембранный, имеет аналогичный внешний вид: металлический или пластиковый корпус с рукояткой для накачивания. Только внутри корпуса вместо крыльчатки стоит мембрана, связанная штоком с рукояткой. Она делит корпус на верхнюю воздушную камеру и нижнюю водяную камеру. Из водяной камеры выходят впускной и выпускной патрубки с клапанами.
Опускание рукоятки вниз производит поднятие штоком мембраны. Созданное разрежение открывает впускной клапан, и вода из скважины поступает в нижнюю камеру. Поднимая ручку вверх, мембрана опускается вниз, создавая давление воды. От этого происходит закрытие впускного и одновременное открытие выпускного клапана. Под давлением воде остается только выходить через выпускной патрубок.
