Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Токарный станок по дереву – воплощаем опыт тысячелетий в домашней мастерской

Официальная история гласит, что первый токарный станок по дереву был создан в 650 г до н.э. За последние несколько тысячелетий машиностроительная промышленность прошла большой путь, и современные устройства выполняют десятки задач. Однако нас интересуют самодельные станки и аксессуары для домашней мастерской.

Токарный станок остается одним из самых востребованных механизмов. Он предназначен для придания округлых форм и узоров деревянному пустому пространству.

У большинства частей есть понятные названия. Но во время сборки мы объясним, за что отвечает тот или иной элемент. Но поскольку машинка самодельная, оставим только основные механизмы:

  • Электропривод;
  • Кровать;
  • Хвост и бабка;
  • Ассистент.

Размеры станка оставим стандартными для заводской продукции:

  • Длина — 800 мм;
  • Ширина — 400 мм;
  • Высота — 350 мм.

Такие габариты устройства позволяют работать с заготовками диаметром 250 мм и длиной 200 мм. Конечно, габариты не впечатляют, но это наша первая машина. Сборка начинается с изготовления станины — к ней крепятся остальные механизмы.

В качестве материала каркаса рекомендуется использовать толстостенные швеллеры: два длиной 80 см и два длиной 40 см нарезаются болгаркой, а затем с помощью сварки собираются в прямоугольную конструкцию.

Следующий элемент — электродвигатель. Самоделки советуют использовать для этих целей электродвигатели от старых стиральных машин. Такой агрегат имеет приемлемую мощность и готовое устройство управления (болты и крепеж — преимущество). Центральные монтируются на отдельной пластине и крепятся к кровати (иногда их делают съемными).

Передняя бабка: удерживает и вращает деталь. Сделать его можно самостоятельно из листового металла или толстой фанеры. Но безопаснее использовать заводской шпиндель с несколькими штифтами. В заводских машинах он подключен к силовой установке через ременную передачу. Устанавливаем уплотнительное устройство прямо на вал двигателя.

Задняя бабка: используется для поддержки и вращения детали, установленной в станке. Лучше всего для этих целей использовать металлическую головку от электродрели. В дальнейшем его используют как самостоятельный крепеж или для установки перьевого сверла. Задняя бабка крепится к тележке из углов или швеллеров, перемещаясь по станине.

На выходе у нас должно получиться что-то вроде этого:

Фрезер с ЧПУ

Существуют самодельные станки и приспособления сложной конструкции. К таким устройствам относится фрезер с ЧПУ. Его изготавливают для обработки металлических и деревянных деталей.

Работы на фрезере с ЧПУ осуществляются более качественно. Такой станок обладает расширенными возможностями. При его создании используется порт LPT, а также обеспечивается числовое программное управление. Копировальный узел создают из кареток принтера с матрицей из игл.

Фрезерное устройство собирается следующим образом:

  1. Изготавливается столешница при использовании фанерного листа. Вместо него применяют ДСП толщиной минимум 15 мм.
  2. Создается вырез, чтобы помещалась фреза.
  3. Устанавливается фрезерный узел.
  4. Размещается электропривод.
  5. Закрепляется трансмиссия.
  6. Монтируется шпиндель.
  7. Фиксируются упоры.


Процесс создания фрезера по дереву Источник тмклазер.рф Фрезерный станок с ЧПУ для обработки металлических заготовок изготавливается с более прочным каркасом. Приспособление создается в следующей последовательности:

  1. Монтируется колонна и станина при использовании швеллера. Из них создается конструкция в форме буквы «П». В ней перемычку между двумя опорными элементами образует деталь, являющаяся основанием фрезерного узла.
  2. Изготавливаются направляющие из уголка. Они фиксируются болтами на колонне.
  3. Создаются направляющие консоли из трубы с прямоугольным сечением. Для их перемещения на высоту максимум 150 мм в конструкции предусматривается автомобильный домкрат.
  4. Штырь с резьбой вставляется в консоли.
  5. Создается рабочая поверхность.
  6. Устанавливаются тиски, фиксирующие элементы и направляющие.
  7. Монтируется вращающийся узел. При этом строго следят, чтобы вал находился в вертикальной плоскости.

Как сделать заточку сверла по металлу: приспособление своими руками

Вы можете сделать простой станок заточки сверла по металлу из обычных приспособлений. Для этого подойдет абразивный брусок.

В домашних условиях можно воспользоваться таким оборудованием:

электроточилом можно подточить сверло. При этом заточка выполняется с кромки

Используя точило необходимо обращать внимание на угол заточки, на фиксации сверла на оси вращения. Излишки металла следует убирать постепенно

В завершение кромкам придается форма конуса;
в качестве заточного станка своими руками применяется болгарка. Для заточки режущий инструмент крепится в тисках. Для этого подбирается угол крепления, а также монтируется диск.

Разновидности приспособлений для заточки сверла

Стоит учитывать, что болгарка монтируется на ровную поверхность. При этом диск должен располагаться книзу. Если шлифовальный прибор фиксируется ненадежно, то он может испортить сверло. Выполнять заточку болгаркой можно только для изделий, обладающих маленьким диаметром. С помощью шлифовального устройства не получается сделать доводку. Для подставки режущего инструмента используется кромка щитка.

Можно применить и насадку дрели, которую стоит оборудовать шлифовальным диском с наждачной бумагой. Чтобы шлифовать элементы дрелью необходимо отыскать две ровные поверхности.

Изготовление токарного агрегата по дереву самостоятельно

Для производства токарного станка своими руками для мастерской необходимо обратить внимание на станину. Токарный станок своими руками чертеж

Токарный станок своими руками чертеж

От нее зависит работоспособность остальных деталей и фиксация всей конструкции. Она часто выполняется деревянной или металлической.

Для сооружения самодельных станков понадобятся стандартные чертежи. По ним рекомендуется воспользоваться электрическим мотором для сооружения токарного станка. Он способствует развитию скорости в 1,5 тыс. оборотов в минуту. Если этим станком будут обрабатываться крупные заготовки, то коэффициент мощности следует повысить.

При сооружении токарно-копировального станка по дереву своими руками отлично подойдет старый ручной фрезер. Эту деталь необходимо поместить на площади фанеры, которая имеет толщину 1,2 см.

Самодельные станки для домашней мастерской соорудить несложно. Главное, чтобы было желание, это позволит сэкономить денежные средства. Самодельные станки для дома просто незаменимы. С их помощью легко сделать своими руками любую работу.

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Самодельные станки и приспособления для домашней мастерской

Прежде чем подбирать комплект самодельных станков и приспособлений для гаража необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м

Вы можете пристроить дополнительное помещение к гаражу или к дому. Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов

Компактную мастерскую можно обустроить в гаражном помещении

Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок. Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций. Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.

Эргономичный дизайн рабочего стола позволяет разместить максимальное количество предметов

При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:

Вариант точильного оборудования

Профессиональный вариант подобной конструкции

Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:

Несложное отрезное оборудование

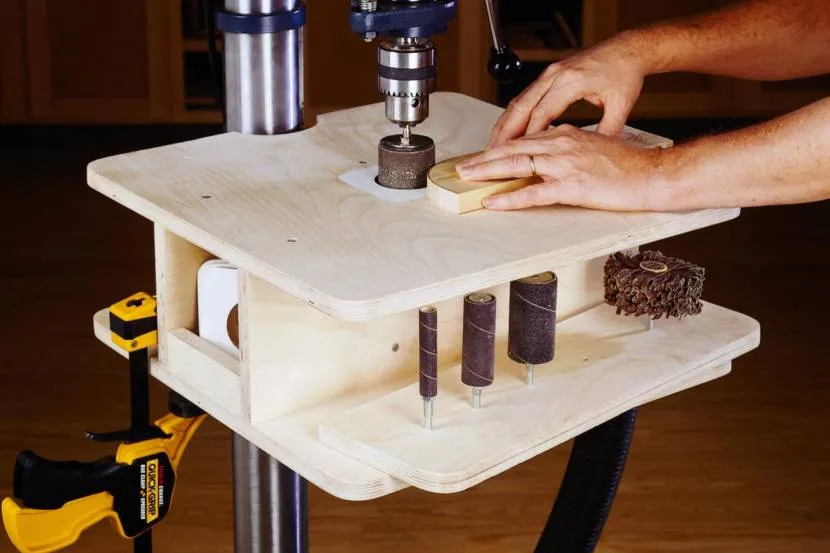

шлифовальное устройство. Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента,  которой обрабатываются торцы заготовок из дерева.

Устройство для шлифовки

Полки для инструментов своими руками: популярные конструкции и изготовление

Стоит отметить такие варианты хранения инструментов:

  • стеллажи;
  • подвесные полки;
  • настенные конструкции;
  • полки в виде щитов, на которых можно закрепить мелкие инструменты.

Необычные полки для расположения инструментов

Щитовую полку под инструмент своими руками можно сделать так:

  • выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
  • сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
  • полки фиксируются на щите при помощи самонарезающих винтов;
  • монтируются крючки, которые оснащаются специальной резьбой;
  • выполняется установка кронштейнов на задней стороне щита.

Так можно выполнить простую щитовую конструкцию, которая позволит привести мастерскую в идеальный порядок

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

  1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
  2. Соответственно, в кожухе болгарки тоже делают два отверстия.
  3. Планки прикручивают болтами к кожуху.
  4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
  5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
  6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
  7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
  8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
  9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
  10. Ручку электроинструмента переставляют на конец рычага.
  11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

  • дрель;
  • пила-ножовка;
  • стамеска;
  • молоток;
  • нож.

Материалы

  • шнур;
  • деревянная рейка 20 х 40 мм;
  • шплинты – 2 шт.;
  • черенок ø 10 мм;
  • пильное полотно;
  • морилка;
  • лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

  1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
  2. В боковых ручках стамеской делают пазы.
  3. На концах средника стамеской вырезают выступы под пазы.
  4. Средник соединяют с боковыми ручками.
  5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
  6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
  7. В нижних концах боковин делают пропилы – параллельно среднику.
  8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
  9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
  10. На верхних концах ручек вырезают круговые канавки.
  11. На концах двойного шнура делают петли, которые одевают на канавки.
  12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
  13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
  14. Древесину покрывают морилкой и двумя слоями лака.
  15. После высыхания лака пила готова к работе.

Признаки оборудования самостоятельного изготовления

У любого агрегата имеются личные потребности и возможности. В мастерской обязательно имеется место, где хранятся верстак и инструменты.

Сооружение верстака довольно серьезный процесс. В таком случае требуется сразу определить необходимое устройство, место его установки и материалы, из чего он будет сооружен. Столешница часто изготавливается из металла или дерева.

К конструкции сразу крепится циркулярный станок или фиксаторы, тиски, электролобзик.

Высота сооружения обязана быть удобной:

  • панели и шкафчики для хранения инструментов очень важны. Они также могут быть изготовлены собственноручно без особых усилий;
  • мастер обязан без надрыва дотягиваться к верней полке без отрыва от основной деятельности;
  • крепежи полочек необходимо подобрать качественные.

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

  1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
  2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
  3. Ключи развешивают на рейке.
  4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

  1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
  2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
  3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

  1. Планку крепят дюбелями к стене.
  2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
  3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

  1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
  2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
  3. С одной стороны пружины оставляют свободный конец проволоки.
  4. Конец сгибают круглогубцами в петлю.
  5. Для основания подставки берут доску 200 х 100 х 20 мм.
  6. В основании просверливают сквозное отверстие ø 4 мм.
  7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
  8. Винт продевают снизу вверх.
  9. На винт одевают петлю пружины и затягивают гайку.
  10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
  11. Стамеской делают выборку древесины в 3 углублениях.
  12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
  13. Паяльник вставляют в пружину.
  14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
  15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

Пример столярного верстака

В комплектацию устройства входят:

  1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
  2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
  3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
  4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Покупной складной верстак для работы

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Пример чертежа складного верстака

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

  • рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
  • какая рука рабочая: располагать тиски справа или слева;
  • какие заготовки будут изготавливаться: выбор формы стола;
  • какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

  1. Опоры, где каждая приходится губкой для зажима.
  2. Двигающаяся зажимная губка.
  3. Направляющие из металла. По ним двигается губка.
  4. Ходовой винт, для перемещения элементов.
  5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски

Самодельный циркулярный пильный станок

Режущий станок из болгарки своими руками не уступает некоторым заводским образцам. Болгарка — это довольно мощная циркулярная пила.

Станок на базе болгарки выполняет точные распилы деревянных и металлических профилей. Для его изготовления вам понадобится сам электроинструмент, сварочный аппарат и металлический профиль.

Пошаговая инструкция сборки станка

  1. К отрезку трубы привариваются две металлические полосы, в которых просверливаются монтажные отверстия.
  2. В результате в корпусе болгарки также просверливаются два отверстия.
  3. Полосы прикручены к кожуху.
  4. Основание станка состоит из листа с приваренными снизу опорными уголками.
  5. Путем сварки к станине прикрепляется вертикальный отрезок уголка, в котором проделывается отверстие.
  6. К нижнему концу рычага приваривается уголок и протыкается трубка.
  7. Болт продевается через отверстия, а шарнир вертикальной стойки с рычагом затягивается гайкой. Дополнительно устанавливается контргайка.
  8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
  9. В месте соприкосновения пильного полотна с цоколем делается пропил так, чтобы полотно могло полностью разрезать заготовку.
  10. Ручка электроинструмента перемещается к концу рычага.
  11. В качестве дополнительных приспособлений на станине устанавливают поперечный и угловой упор.

При необходимости снимите электроинструмент с станка и используйте циркулярную пилу в ручном режиме.

Столярный верстак

Столярный верстак – это прочный стол с рабочей поверхностью, на которой закрепляются столярные тиски (2 штуки), фиксаторы для закрепления заготовки при строгании рубанком, предусматриваются места для установки фрезера и иных ручных станков.

Высота должна обеспечивать удобство проведения работ с учетом фактического роста мастера. Длина должна составлять не менее 1 м (обычно 1,7-2 м), а ширина – 70-80 см.

Инструкция по изготовлению столярного верстака:

  1. Рабочая поверхность изготавливается в виде щита с плотно подогнанными досками толщиной не менее 55 мм. Лучше всего подходит бук, дуб, граб. Предварительно их следует пропитать олифой. Упрочнение достигается брусом размером 4-5 см, который крепится по всему периметру щита.
  2. Вертикальные опоры стола можно сделать из сосны или липы. Обычно используется брус размером 12х12 или 15х15 см длиной порядка 120-135 см. Опорные элементы соединяются горизонтальными перемычками из широкой доски, закрепляемой на высоте 20-30 см от пола.
  3. Хранение инструмента и приспособлений производится на полках, которые располагаются под крышкой. Лучше их изготавливать в виде тумбы с дверцей. Щиты-полки можно расположить на стене над верстаком.
  4. На рабочей поверхности крепится пара самодельных или заводских столярных тисков.

Тиски

Для самодельных тисков потребуется длинный винтовой стержень диаметром не менее 20 мм с длиной резьбовой части не менее 14-16 см, металлические шпильки и деревянные бруски. Изготовление осуществляется в следующем порядке:

  1. Вырезается деревянный брусок (можно из сосны) размером порядка 20х30 см и толщиной не менее 5 см, в котором сверлится по центру отверстие для винта, а внизу 2 отверстия для направляющих шпилек. Эта первая губка тисков стационарно закрепляется на рабочей поверхности.
  2. Вторая губка выпиливается из аналогичной доски и имеет размеры 20х18 см. Это будет передвижной элемент.
  3. Через губки пропускается винтовой штырь. Для исключения смещения элементов закрепляются шпильки диаметром порядка 8-10 мм. На винтовой стержень устанавливается ручка.

Создание шлифовального станка по дереву

Самодельный шлифовальный станок имеет барабанную конструкцию, т.е. вращающийся цилиндр с надетой на него наждачной (шлифовальной) шкуркой. Его можно изготавливать таких разновидностей:

  • плоскошлифовальный тип, обеспечивающий шлифование только в одной плоскости;
  • планетарный тип, способный обрабатывать деталь в разных направлениях, создавая ровную плоскость на ней;
  • круглошлифовальный тип для обработки заготовок цилиндрической формы.

При закреплении абразивного полотна следует учитывать такие рекомендации:

  1. Ширина ленты выбирается порядка 20-25 см.
  2. Соединение полос производится встык, без зазора.
  3. Для упрочнения стыковочного шва под него укладывается плотная лента.
  4. Использовать необходимо только высококачественный клей.
  5. Вал для наждачной полосы имеет по краям бортик, выступающий на 2,5-4 мм.
  6. В качестве подложки под абразивный элемент рекомендуется использовать тонкую резину (например, велосипедная камера).

Изготовление резцов

Заготовки для изготовления резцов должны обладать соответствующей прочностью и твёрдой кромкой, отвечающей за резьбу, и надёжно вставляться в фиксатор.

Для изготовления резцов подойдут:

  • Небольшие отрезки прутов из стали, соответствующие размерам деталей и имеющие квадратное сечение.
  • Вышедшие из строя напильники и рашпили, на которых отсутствуют сильные надколы или трещины.
  • Рессоры автомобиля. Предварительно заготовке придают форму квадрата — с помощью сварки или автогена.

После того как резец изготовлен, его затачивают. Для повышения прочности режущую часть закаливают, нагревая до нужной температуры и опуская в машинное масло. Повторив этот процесс несколько раз, получают прочный инструмент.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

  1. Из корпуса стартёра извлекают вал и втулку.
  2. Часть вала срезают, оставляя стержень со шлицами.
  3. На втулку одевают отрезок трубы, подходящего размера.
  4. К концу трубы приваривают обрезок болта равного диаметра.
  5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
