Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля	Плюсы	Минусы
Одножильный	Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.	Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный	Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.	Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный	Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.	Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

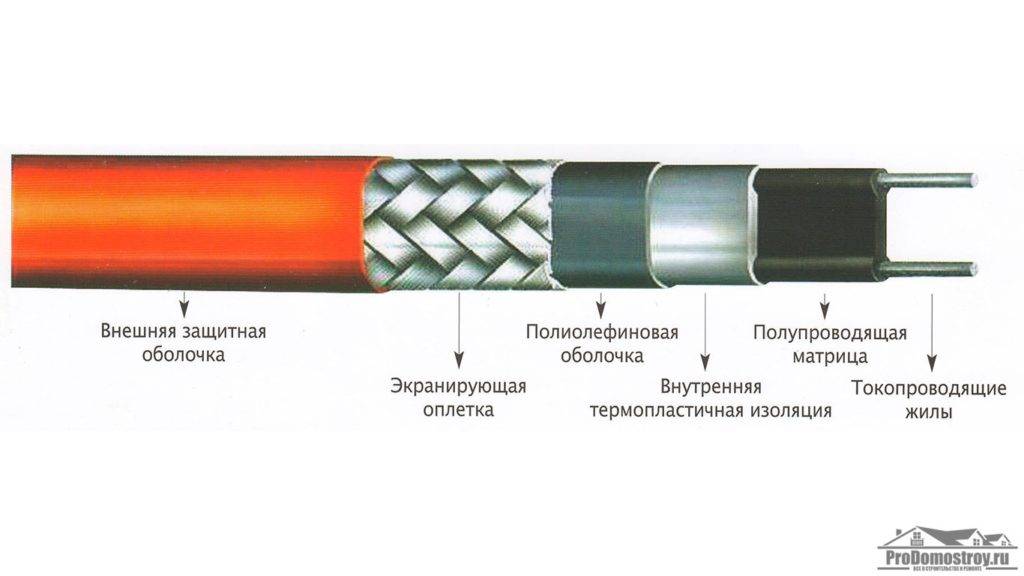

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Технические характеристики нагревательного обородувания

Технические характеристики саморегулирующего провода подбирают в зависимости от его назначения. Основные характеристики греющего провода – это мощность и температура.

Мощность измеряется в ваттах на метр погонный. Этот параметр колеблется от 5 до 150 Вт/м. Чем выше данный показатель, тем больше электричества он потребляет и больше отдает тепла. Для водопроводов применяют системы с мощностью от 5 до 20 Вт/м. В зависимости от типа монтажа, выбирают кабели с такими мощностями:

• подземный водопровод с внутренним нагревателем – мощность до 5 Вт/м;
• подземный водопровод с наружным нагревателем – мощность от 10 Вт/м;
• водопровод, который проходит по воздуху – мощность от 20 до 25 Вт/м

По термическому показателю, умные системы делятся на такие виды:

• низкотемпературные с температурой нагрева до 65 ºС;
• среднетемпературные – до 120 ºС;
• высокотемпературные – до 240 ºС.

В водных коммуникациях в подавляющем большинстве применяют низкотемпературные греющие провода.

Выбор саморегулирующего греющего кабель для водопровода

• диаметр используемой водопроводной трубы;
• материал, из которого изготовлена труба;
• толщина слоя теплоизоляции;
• примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов

При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

1. Мощность.
2. Наличие или отсутствие термостата.
3. Номинальное напряжение.
4. Длина самонагревающегося кабеля для водопровода в бухте.
5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

• проводники из различных металлов, по которым протекает электрическая энергия;
• «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
• изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Саморегулирующийся — плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости — самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация — до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

• Проводник из металла
• Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
• внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
• Все проводники покрыты экраном из медной сетки.
• Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

• Надежная работа
• Высокая безопасность.
• Нагревательный кабель можно использовать как в помещении, так и на улице
• Простота установки и эксплуатации.
• Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

• По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
• По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
• Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;

Устройство греющего кабеля для водопроводных труб

• По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
• По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

Преимущества нагревательного кабеля

Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.

Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.

К достоинствам нагревательного кабеля относят такие преимущества:

1. Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
2. Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
3. Возможность использования во внутренних и внешних трубных системах, без перегрева.
4. Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
5. Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
6. Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.

Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.

Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.

ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

Если на кабеле имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

• В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
• Устойчивость к перепадам напряжения;
• Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
• Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
• При перехлестном монтаже нет риска перегрева и выхода из строя;
• Саморегулируемый проводник практически не нуждается в обслуживании;
• Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
• Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
• При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
• Нет нужды использовать терморегулятор;
• Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

• Высокую стоимость;
• Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Подключение к сети альтернативный способ

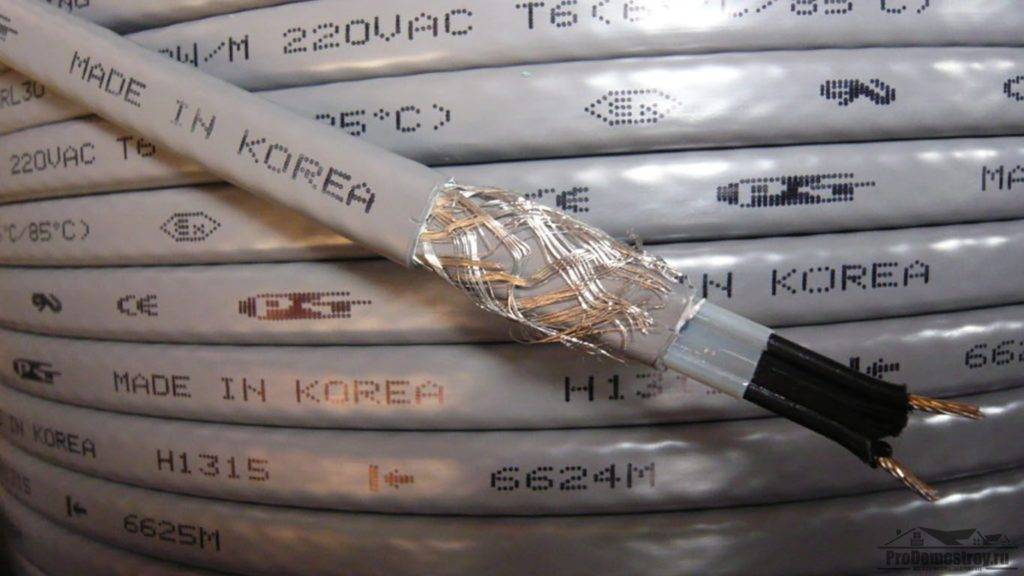

Взяли вот такой кабель:

Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя

Так выглядеть конец.
Зачистил.
С помощью вот такого клемника соединил с проводом.

Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.

Термопистолет.
Термоусадочная трубка.
Конец изолируемого кабеля.

Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.

Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.

Резистивный греющий кабель сделанный своими руками

Для самостоятельного изготовления греющего кабеля для участка водопровода вам не нужно даже будет штудировать школьный курс физики, потому как основные параметры наиболее подходящего провода известны, а расчеты по электричеству предельно просты.

Итак, для изготовления такого  нагревательного прибора своими руками наиболее подходящим есть провод П-274М – так называемая «полевка» – военный телефонный провод. Он достаточно жесткий для манипуляций, в т.ч. внутри трубы, и имеет очень неплохую изоляцию, позволяющую использовать его во влажной среде. Единственный недостаток: его не рекомендуется использовать в трубах с питьевой водой. Берем одну жилу такого провода, отмеряем нужное количество метров, перегибаем и откладываем в обратном направлении столько же, перевивая две жилы между собой. Можно, конечно, и не распускать стандартную витую пару, а соединить два дальних конца между собой, но место соединения автоматически становится слабым звеном системы и такой провод точно не стоит располагать внутри трубы. Концы, присоединяемые к источнику тока нужно провести через уплотнительную шайбу, обеспечив герметичность при помощи эпоксидного клея или другого состава. А источником тока, как и для любого резистивного греющего кабеля должен быть трансформатор и расчет его параметров для такой системы очень прост: подаваемое напряжение должно быть в пределах 1 Вт (с небольшими отклонениями) на 1 метр сдвоенного провода. Сила тока при этом должна быть 8 – 10 ампер.

Еще один простой вариант для домашнего изготовления. Берем рабочий блок питания от старого компьютера БП 300Вт, двужильный медный провод сечением 1,5 мм (лучше в двойной оплетке) длиной 10 метров и присоединяем его к 5-вольтовому выходу БП. Температура провода будет находиться в районе 50°С. Расчет провода для 12-вольтового выхода выполняется аналогично, с использованием формул из школьной программы по физике.

Вывод

Какой греющий кабель все же взять для водопровода и канализации? Если нужно греть маленький участок трубы, например, на вводе в дом, тогда можно сэкономить, купив резистивный кабель с терморегулятором – расход электричества «в холостую» будет минимальным.
Для больших участков трубопровода, водостока или крыши, а также в условиях частого перепада температуры или разного уровня залегания трубы в грунте лучше взять саморегулирующийся греющий кабель. В закупке вы потратите больше, но в течение эксплуатации быстро окупите за счет экономии электроэнергии и лучшей отдачи тепла.

Еще пара советов домашним мастерам:

• Стиральная машина скачет при отжиме: как это исправить?
• 7 главных правил безопасности домашнего электрика, которые должен соблюдать каждый
