Счетчики газа бытовые как выбрать - устройство, критерии оценки, краткий обзор

Классификация бытовых счётчиков, их устройство и принцип действия

Бытовые счётчики газа рассчитаны на сравнительно небольшой расход (до 12 куб.м/час). Конструктивно их можно разделить на:

мембранные;
диафрагменные;
ротационные;
электронные.

Все они измеряют объём проходящего через них газа.

Многие специалисты считают, что мембранные и диафрагменные счётчики газа относятся к одной категории – камерных счётчиков механического типа, так как принцип работы у них один и тот же. Он основан на старейшей технологии измерения объёма газа, которая заключается в том, что под напором газа разделительные перегородки, представляющие собой синтетические мембраны или диафрагмы, перемещаются в рабочих камерах, вытесняя из них порции газовой смеси. Такое перемещение приводит в действие систему рычагов, которые в свою очередь активируют счётный механизм.

Бытовой газовый счётчик.

Камерные счётчики подходят как для природного, так и для сжиженного газа. Измерительный диапазон у них находится в пределах 1,6 – 12 куб.м/час. Главным преимуществом этих приборов является простота конструкции и дешевизна. Они работают автономно и не требуют стороннего вмешательства. Однако их надёжность и точность измерений оставляют желать лучшего. Счётчики данного типа рассчитаны на низкое давление газа (не более 0,5 атм.). Межповерочный интервал у приборов относительно небольшой (порядка 8 лет). Нередко со временем они начинают издавать скрип из-за постепенного износа подвижных элементов.

В ротационном счётчике учёт потребляемого пользователем газа происходит за счёт взаимного перемещения роторов восьмиобразной формы, от которых данные передаются на цифровой механизм. Этот тип прибора считается весьма надёжным и точным, он устойчив к перепадам давления, которые иногда возникают в газопроводной сети. К сожалению, ротационные счётчики достаточно дорогие по сравнению с предыдущими моделями, так как в них используются дорогостоящие материалы, и требуется высокая точность подгонки деталей.

Бетар СГБМ-1,6.

В последнее время всё большую популярность стали завоёвывать электронные бытовые газовые счётчики. Они считаются газовыми приборами последнего поколения – научно-технический прогресс не оставил их без внимания. Принцип работы этих приборов в корне отличается от вышеупомянутых механических собратьев: он основан на том, что при прохождении потока газа через отверстия металлической диафрагмы генерируются акустические колебания, которые с помощью электронного блока преобразуются в цифры на дисплее.

К достоинствам электронных счётчиков стоит отнести компактность, быстрый монтаж (поскольку нет необходимости в газосварочных работах), очень точные показания, длительный срок службы, большой межповерочный интервал (12 лет). В то же время от пользователей имеется немало нареканий на качество электроники, что приводит к искажению истинного расхода (причём в большую сторону): по-видимому, наши производители ещё не освоили производство этого прибора на должном уровне.

Советы по установке

Теперь, когда вы знаете, как выбрать газовый счетчик в квартиру, следует узнать ответ на еще один важный вопрос – как установить в квартире счетчик на газ? На первом этапе необходимо необходимо подать заявление о монтаже газового счетчика в квартире в газовой организации.Помните! Без получения разрешения из специализированной организации вы не можете приступать к монтажным работам. Планируя монтаж, следует помнить и о некоторых требованиях к этому процессу. Разработайте проектную схему с соблюдением правил установки газовых счетчиков в квартире.

Высота расположения такого прибора должна составлять как минимум 1,6 метров

При этом важно оставить трехсантиметровый зазор между оборудованием и стеной. Так счетчик будет защищен от коррозийных процессов. В случае размещения счетчика в комнате следует по максимуму освободить пространство от источников тепла и влаги

Кроме того, необходимо обеспечить естественную вентиляцию комнаты. Счетчик нельзя размещать в застойной зоне помещения

В случае размещения счетчика в комнате следует по максимуму освободить пространство от источников тепла и влаги. Кроме того, необходимо обеспечить естественную вентиляцию комнаты. Счетчик нельзя размещать в застойной зоне помещения.

В проекте, указывающем, как установить газовый счетчик в квартире правильно, необходимо рассчитать радиусы изгибов трубы, оптимальную дистанцию между учетным прибором и тепловым оборудованием и прочие параметры, которые напрямую повлияют на производительность аппарата.

Когда разрешение будет получено, можно приступать к монтажу. Конечно, лучше поручить это дело специалистам: газовая служба после проверки выставит счет на услуги. При монтаже не забудьте о специальном пылеулавливающем фильтре

В случае его отсутствия счетчик не будет работать исправно.Внимание! При монтаже счетчика будут проверяться газовые устройства и документация, поэтому заранее убедитесь, что с ними все в порядке. Мастер сразу сделает пометку в паспорте к поставленному счетчику, или вам придется обращаться в газовую службу для регистрации установки. После этого счетчик опломбируют, вы получите договор, подпишете акт приемки (2 экземпляра), акт ввода в эксплуатацию газового прибора (3 экземпляра) и договор на техобслуживание (3 экземпляра)

После этого счетчик опломбируют, вы получите договор, подпишете акт приемки (2 экземпляра), акт ввода в эксплуатацию газового прибора (3 экземпляра) и договор на техобслуживание (3 экземпляра).

После подписания всех документов можно начинать использовать учетный прибор. Эти работы (с учетом покупки не самого дорого аппарата) обойдутся вам в среднем в 3-5 тысяч рублей.

Установка газового счетчика в квартире? фото

Теперь вы знаете, как поставить в квартире газовый счетчик, цены на разные приборы учета газопотребления и особенности их выбора. Осталось определиться с подходящей моделью, разработать проект установки, приобрести прибор – и обратиться к специалистам.

Читайте о том, какой линолеум лучше для квартиры: описаны разновидности и классификация, указаны лучшие варианты для жилых комнат. Все критерии выбора электрического накопительного водонагревателя в квартиру описаны тут.

О нормах влажности воздуха в квартире для ребенка читайте по адресу: https://kvartira-rf.com/obustrojstvo/norma-vlazhnosti-v-kvartire.html

Что такое механический газовый счетчик, принцип работы

Оборудование, подсчитывающее объем потребленного энергоносителя, рассчитанное на эксплуатацию в помещениях с газовыми приборами малой мощности — плиты, колонки, котлы, конвекторы. Популярностью пользуется продукция немецкой компании Истер.

Механическое оборудование учета отличается низкой стоимостью. Технические характеристики отличаются от электронных устройств. По типу механизма разделяются на мембранные и ротационные.

Принцип работы устройства заключается в разделении потока на части при помощи диафрагм, заключенных в отдельные камеры корпуса. Срабатывание клапанных групп при вытеснении заданного объема газа с последующим суммированием циклов работы измерительного механизма за один полный оборот выходной оси выводит число ходов диафрагм на счетные ролики в виде цифр.

Принцип работы газового счетчика

В качестве измеряемой среды может выступать природный газ, бутан, пропан и другие неагрессивные газы. В большинстве приборов расход газа измеряется в м³/ч. Издержки на приобретение аппарата и его установку окупаются в среднем за год. В данной статье рассмотрены разновидности и принцип работы газового счетчика.

Газовый счетчик может быть установлен в любом помещении газифицируемого здания, где имеется система вентиляции. Нежелательными местами для монтажа являются ниши и другие участки с затрудненным поступлением свежего воздуха. Еще одно требование к месту установки – удаленность от зон с активным выделением тепла и влаги. Разрешается устанавливать прибор вне здания, но только под навесом или в специальном шкафу, защищенном от внешних воздействий.

Какие бывают газовые счетчики

Мембранные (диафрагменные, камерные) счетчики. С помощью различных преобразователей разделяют газ на части объема и осуществляют циклическое суммирование. Имеют простую конструкцию и невысокую стоимость. Достаточно точно считают, но не переносят перегрузок.
Ротационные счетчики. В качестве преобразователей используются восьмиобразные роторы. Отличаются более высокой стоимостью, скромными размерами и весом. Способны пропускать значительные объемы газа и выдерживать существенные нагрузки. Достаточно долговечны, поскольку в конструкции используются дорогостоящие материалы.
Турбинные счетчики. Потоки газа вращают турбину, число оборотов которой соответствует объему прошедшего газа. Турбинные счетчики могут оснащаться специальными модемами, передающими показания на электронные серверы проверяющих служб.
Вихревые счетчики. Подсчитывают периодичность вихрей, возникающих вследствие обтекания потоками газа, частота которых пропорциональна скорости потока. Для детектирования используются пьезоэлектрические и термоанемометрические датчики. Такие счетчики способны учитывать высокие максимальные расходы с высоким пределом измерения. Они слабо чувствительны к уровню загрязнения газа, однако требуют внешнего электропитания.

По пропускной способности газовые счетчики могут быть бытовыми, коммунально-бытовыми и промышленными. Бытовые приборы устанавливают в домах, квартирах и офисах, где пропускная способность составляет 1-6 м³/ч. Обычно это мембранные счетчики, реже устройства ротационного типа.

Аппараты для коммунально-бытовых целей (небольшие котельные, учет потребления газа технологическими установками и др.) должны иметь пропускную способность 10-40 м³/ч. Обычно это крупные приборы мембранного или ротационного типа.

Газовые счетчики промышленного назначения должны быть рассчитаны на пропускную способность более 40 м³/ч. Они предназначены для учета потребления газа крупными потребителями, устанавливаются на узлах газораспределительных сетей. Обычно это ротационные, турбинные или вихревые приборы.

Как работает газовый счетчик

Рассмотрим принцип работы газового счетчика на примере прибора диафрагменного типа. Обычно такой счетчик включает помещенный в герметичный корпус измерительный механизм и отсчетное устройство.

Учет объема поступающего газа основывается на отборе его механической энергии. При перемещении диафрагм газ поочередно вытесняется из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное и передает его отсчетному устройству через специальную муфту.

В конструкции счетчика также предусмотрен биметаллический температурный компенсатор, который корректирует показания в случае колебания температуры газа. Если температура газовой среды отличается от нормы, он изменяет объемы измерительных камер, что позволяет привести объем потребленного газа к обычным условиям.

На что обратить внимание при выборе счетчика

Важный момент, которому следует уделить внимание, – наличие термокорректора. Поговорим о плюсах и минусах газового счетчика с термокорректором

Такие счетчики самостоятельно считают расход газа, учитывая температурные изменения и его плотность. Таким образом, вы не переплачиваете за газ, потребляемый сверх нормы, к примеру, в охлажденном или натопленном помещении.

Один из самых существенных минусов таких счетчиков – высокая цена. И, в отличие от других моделей, они окупятся не быстро.

Сегодня все чаще в жилых помещениях ставят счетчики без такой функции. Как правило, это приборы ротационного и электронного типа.

Если вы определяетесь, какой газовый счетчик лучше установить в квартире, учитывайте и такие особенности:

место для установки прибора учета, его компактность;
стоимость и срок службы счетчика для газа в квартиру;
шумопроизводительность при работе;
частота проверки согласно документации;
предельные нормы газопотребления.

Внимание! Приборы маркировки G-1,6 пропускают от 1,6 до 2,5 кубометров газа. Этого достаточно для двухконфорочной плиты

Марка G-2,5 пропускает до 4 кубометров, G-4 –до 6 кубических метров и т.д. Предельные показатели указываются в инструкциях.

При выборе и установке счетчика газа в квартире учитывайте размещение труб и техники. В зависимости от этих особенностей необходимо выбрать счетчик с левым или правым направлением пропуска газа.

Какой счетчик газа лучше, зависит и от внешних условий. Правильный счетчик газа должен иметь степень очистки от 100 мкм. Требования к температуре газа и окружающей среды – от -20 до 60 градусов.

Шумные и крупногабаритные приборы лучше поставить в кладовой. Более компактные подойдут для кухни. В зависимости от частоты проверок прибора выделите для них более легкодоступное или, наоборот, отдаленное место.

Многие не могут выбрать, электронный или механический счетчик на газ поставить в квартире. Первый тип приборов – более точный и, на сегодняшний момент, уже отличается большим разнообразием. Но, тем не менее, он все еще труднодоступен населению в связи с большой ценой.

Если вы хотите сэкономить на покупке – выбирайте механический газовый счетчик в квартиру. Но учитывайте, что он допускает погрешности, так что вполне вероятно, что за газ вы будете переплачивать.

Внимание! Планируя покупку, необходимо учитывать и затраты на монтаж. Если вы не знаете, как поставить счетчик на газ в квартире, придется обращаться к специалистам

Какой счетчик газа лучше поставить в квартире, зависит и от надежности производителя. Поэтому предварительно почитайте отзывы и советы экспертов. Мы же расскажем вам о рейтинге газовых счетчиков отечественного производства.

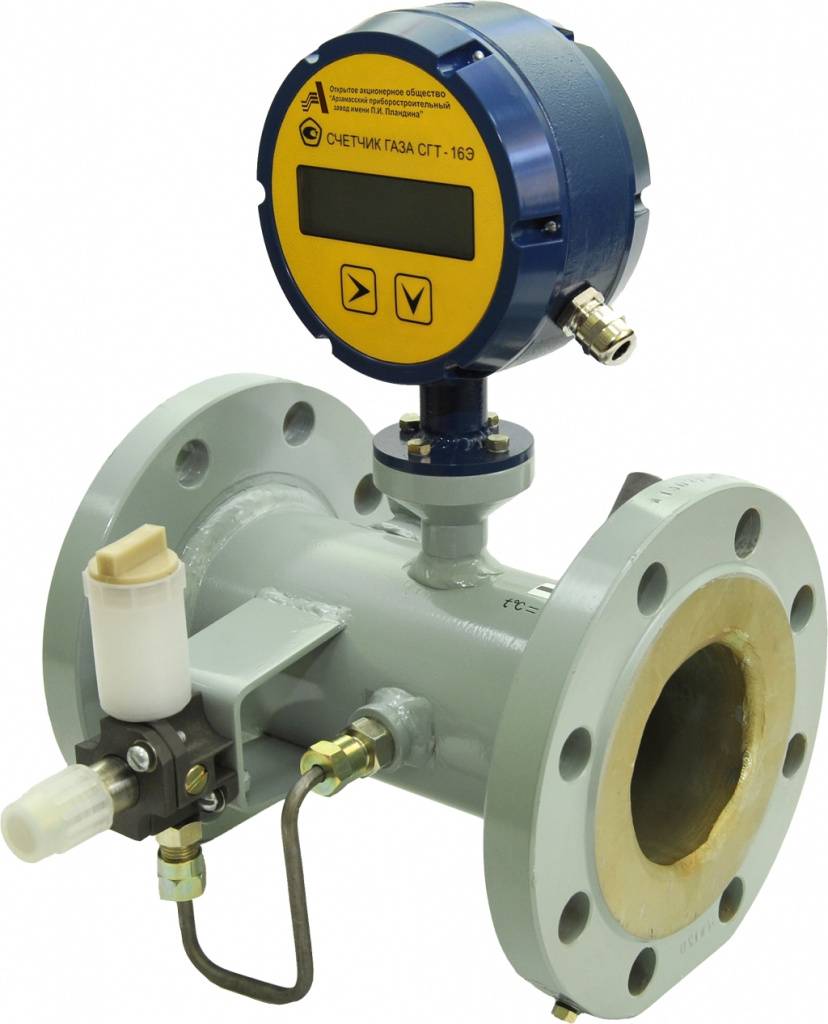

Область применения тахометрических турбинных расходомеров газа

В основном, тахометрические турбинные счетчики представлены промышленными моделями, которые предназначены для учета больших объемов потребления газа, но встречаются и коммунально-бытовые устройства, успешно используемые для учета расхода топлива в многоквартирных домах. Отличительной особенностью можно считать широкий диапазон работы и возможность использования при высоком давлении

Но, надо принимать во внимание, что их эксплуатация возможна только при наличии внешнего источника электропитания

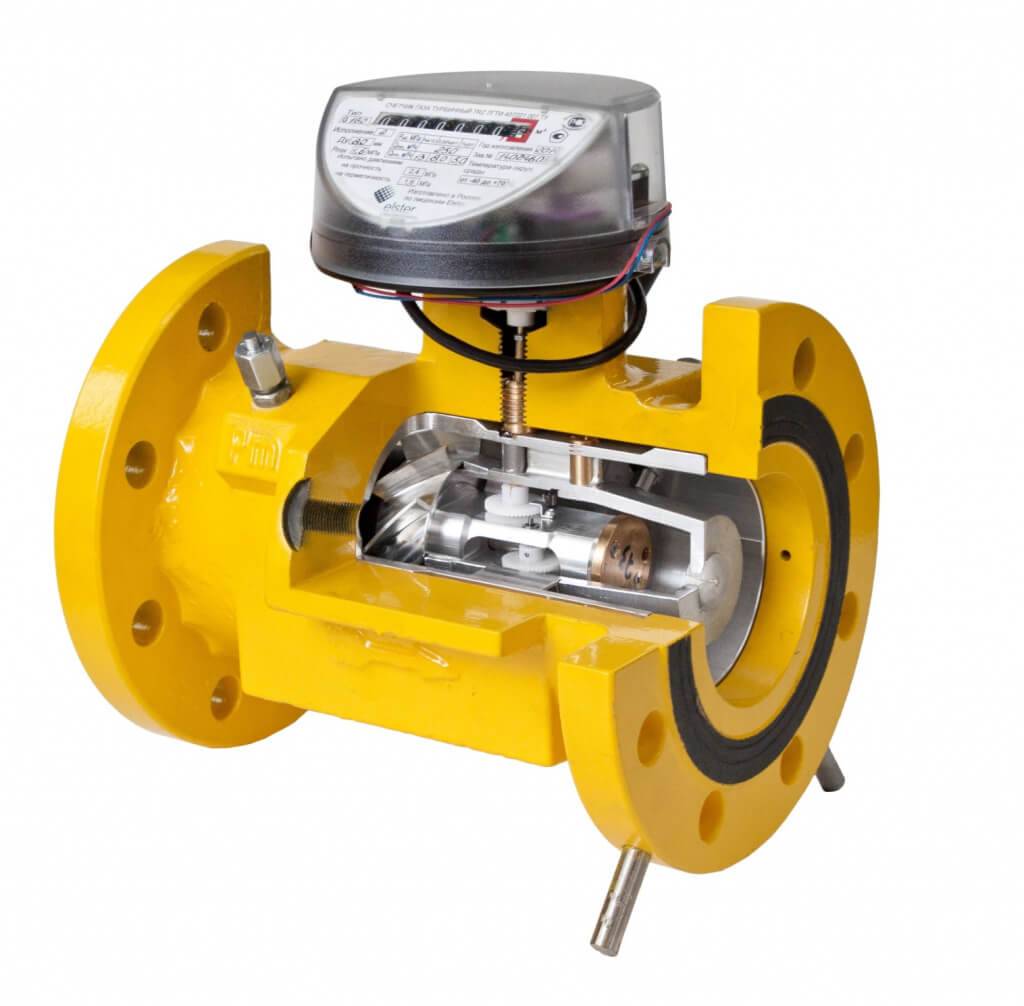

По своей конструкции, турбинный счетчик газа тахометрического типа представляет собой изделие с цилиндрическим корпусом. Обязательным элементом является и струйный выпрямитель, расположенный возле входа и, конечно, рабочий механизм – турбина, представляющая собой вал с подшипниковыми узлами. Для обеспечения работы подшипников и защиты их от пересыхания имеется насосное устройство, отвечающее за подачу смазки.

Принцип работы основан на простом подсчете оборотов вала турбины происходящее под давлением проходящего через устройство газа. При этом число оборотов является пропорциональным к объему прокаченного топлива. В зависимости от модели, турбинные счетчики могут оснащаться счетным устройством механического или электронного типа.

Преимуществами этого вида приборов учета можно считать:

высокую надежность;
большой эксплуатационный ресурс;
возможность оснащения устройств системами для автоматической передачи данных;
наличие (в некоторых моделях) датчиков температуры и давления газа;
непритязательность к качеству топлива;
отсутствие шума во время работы;
большой ассортимент изделий, отличающихся как пропускной способностью, так размерами и ценой.

Существенными недостатками можно считать получение измерений с погрешностью, но справедливости ради нужно обозначить, что такая ситуация характерна при условии эксплуатации прибора в прерывистом режиме, то есть с частыми остановками.

Как остановить газовый счетчик без магнита в домашних условиях (видео)

Считая цены на газ грабительскими, многие пытаются изменить показания счетчика в свою пользу. Современные Кулибины изобрели несколько способов:

Манипуляции с пломбой. После ее снятия показания в счетчиках старого типа можно отмотать. Данная процедура подойдет только тем, кто владеет искусством (а также материалом и инструментом) водружать пломбу на место.
Более безопасный, но довольно хлопотный способ – пропустить через счетчик воздух в обратном направлении: он отмотает показания. Для этого нужно закрыть краны до и после счетчика и разъединить систему, то есть обеспечить выход воздушному потоку. Воздух можно запустить с помощью пылесоса.

Чтобы подробнее ознакомиться с механизмом действий, визуализировать процесс, можно посмотреть видео:

Следует помнить о том, что попытки жульничества неизбежно приведут к провалу, что повлечет за собой огромные штрафы и необходимость покупки нового прибора учета. Лучше экономить легально.

Счетчик – возможность рационального распределения семейного бюджета. Имея прибор учета потребления газа, можно регулировать его расход, дополнительно воспитывая в себе бережливость и организованность. Необходимо только правильно выбрать и разместить прибор.

https://youtube.com/watch?v=kmB4DTPx6xs

Что необходимо знать перед установкой

В Закон “Об энергосбережении…” от 2009 года были внесены поправки, и обязательную установку ГС отменили. Оставили для тех, кто использует газ и на отопление дома, при этом расходуя более двух кубов в час.

Правила установки газового счётчика в частном доме предполагают подачу заявления в газоснабжающую организацию, с паспортом, документом, подтверждающим право собственности. Если ГС уже есть, тогда и тех. документацию на него.

Но лучше предварительно созвониться с газовой службой по поводу необходимых документов.

Хозяин-заказчик решает месторасположение счётчика – наружное или внутреннее. И с учётом его мнения и обязательных условий приехавшие специалисты от газовой службы определяют место для ГС. Обращаться лучше к специалистам, которые будут потом обслуживать. Раз закон позволяет одновременно исполнять и принимать, то надо этим пользоваться.

По договору пользователь обязан сообщать газовой компании об обнаруженных неисправностях: корпуса ГС, пломбы, сомнениях в правильной работе. Месяц отводится газовикам на устранение неисправностей и полгода – на очередную проверку ГС.

Совсем другое – поверка газового счетчика в частном доме. Для каждого вида счётчиков изготовителем установлена в паспорте ГС периодичность поверок, для чего счётчик демонтируется специалистами и далее доставляется пользователем в метрологию.

Надо знать дату изготовления. От неё отсчитывается срок следующей поверки. Проставляется в паспорте. Не стоит брать залежалый ГС.

При покупке счётчика надо уточнить у специалистов-установщиков: какая модификация нужна – право- или левосторонняя. На большинстве приборов направление потока (вправо или влево) указывается стрелкой.

Порядок действий и особенности монтажа

Установка газового счетчика в частном доме включает в себя:

выбор и покупку ГС;
платный заказ ТУ;
платный заказ Проекта на установку;
платные монтажные работы.

Обязательны требования СНиП 42-01-2002 и СП 42-101-2003. Для ГС внутри помещения:

выбранное место должно обеспечить монтаж, обслуживание и ремонт;
по расстояниям: не ниже полутора метров над полом, в 3-5 сантиметрах от стены и не ближе метра от потребляющего прибора;
возможно размещение в смежном помещении с дверью;
помещение хорошо вентилируемое.

Для ГС вне помещения: обеспечить защиту от солнца и дождя. Дополнительные расходы на сооружение короба для ГС или хотя бы навеса, прокладку труб и на обеспечение более мягкого температурного режима вполне окупаются возможностью приобретения дешёвых и надёжных мембранных счётчиков, которые довольно шумные для жилого помещения, а также экономией пространства в доме.

Далее работа ГС проверяется инженерами на стабильность, наличие помех ходу газа, его утечку. И фиксируются показания ГС.

Составляется Акт выполненных работ, один из экземпляров которого получает заказчик, вместе с квитанцией о произведённой им оплате.

И последний шаг перед заключением договора поставщика с заказчиком – пломбировка. Специалист поставщика газа проверяет соответствие установленного ГС проекту, ставит пломбу и тоже составляет акт.

Срок эксплуатации

Срок эксплуатации газового счетчика в частном доме зависит от вида модели, указан в паспорте. Диапазон возможных сроков: 10-25 лет.

Правила замены и переноса

Для замены ГС не обязательно обращаться в Горгаз, чаще удобнее и дешевле получится в сторонней компании, имеющей аккредитацию на такие работы. Дальше всё похоже с переносом.

Причин переносам ГС множество, например, перенос газового счетчика в частном доме из-за ремонта кухни. Или если нарушены правила размещения ГС.

Первым делом – позвонить в газовую службу, узнать, где получить форму заявления. Если изменения касаются всего газоснабжения дома, то потребуется участие инженеров-газовиков и согласование с ними. Потребуются те же документы, что и при установке ГС, плюс акт последней поверки. Могут потребовать подтверждения оплат услуг газовой конторы.

Составляется смета по переносу ГС, назначается дата работ, производится оплата. После проведения переноса проверяются стыки мыльной пеной. Подписывается Акт выполненных работ. И составляется Акт ввода ГС в эксплуатацию.

Для пломбирования счётчика нужно заполнить заявление в абонентском отделе. Срок на установку пломбы – 5 дней.

Как заменить газовый счетчик советы мастеров.Самостоятельно заменять газовый счетчик не допускается.

Если Вам нужно заменить счетчик газа, то мы вам посоветуем как заменить газовый счетчик. Для этой цели можно использовать адаптеры для счетчика газа, которые просты и не требуют сварочных работ. Данные устройства очень облегчают работы по монтажу счетчиков газа. В зависимости от модели счетчика газа замена производится по-разному. Есть два варианта присоединения адаптеров для счетчиков газа – 92мм и 100мм.

Позвонившая в редакцию женщина взволнованно сообщила, что вскоре ей предстоит смена домашнего газового счетчика, а она слышала, что это стоит чуть ли не пятнадцать тысяч рублей. Сколько же стоит замена газового счетчика на самом деле? С этим вопросом мы обратились к начальнику службы домовых сетей филиала «Трест «Александровгоргаз» ОАО «Владимироблгаз» Игорю Валентиновичу Федорову.

У каждого газоиспользующего оборудования, к которому относится и газовый счетчик, есть период, в течение которого он эксплуатируется. Как правило, это 8-10 лет. То есть у счетчиков, которые были установлены в 1996-1999 годах, истек срок эксплуатации, и они подлежат замене. Абонентская служба ОАО «Владимироблгаз» в лице начальника Александра Николаевича Маркова проводит работу по оповещению о необходимости проведения этих работ. Абоненты могут либо поменять счетчик на новый, либо снять установленный счетчик и отправить на обследование в лабораторию, которая находится в областном центре при ОАО «Владимироблгаз». Там счетчик проверяется и выдается заключение о дальнейшей возможности его эксплуатации. Проверка занимает в среднем две-три недели. В это время оплата за потребленный газ будет начисляться по отапливаемой площади.

Но, как правило, основная масса населения все-таки принимает решение приобрести новый газовый счетчик. Замена газового счетчика вполне оправдана. Для этого необходимо получение справки об отсутствии задолженности, которую можно получить в абонентском отделе на ул. Ленина, д.8. Затем нужно пригласить сотрудников ВДПО (Советский переулок, д.26), которые занимаются обследованием дымоходов и вентиляционных каналов. Они выезжают на место по заявке абонента, обследуют дымоход и выдают заключение. С заключением и справкой абонент приходит в «Александровгоргаз» (ул. Коммунальников, д.2) и пишет заявление на замену газового счетчика. В ПТО поднимают архивную документацию и проводят замену. Замена газового счетчика на аналогичный стоит 1579 рублей. Если человек не может найти аналогичный счетчик — проводятся сварочные работы. Стоимость в данном случае составит 3,5 тысячи рублей. Сам счетчик в магазине, который находится при «Александровгоргазе», стоит в среднем 1300 рублей.

Для замены счетчика играет немаловажную роль его расположение. Монтаж может осуществляться с разных сторон как справа, так и слева или спереди от газопровода.

Например адаптер для счетчиков газа 100-А110 Ф предназначен для замены счетчиков роторного типа с высотой 100 мм без использования сварочных работ. Адаптеры полностью соответствует требованиям документации и может быть использовано по назначению.

Замена счетчика газа

Стоимость газовых счетчиков в зависимости от характеристик варьируется в пределах 1000-13000 руб. Объем расходуемого газа не должен превышать номинальный объем газа, который может пройти через счетчик.

Каждый счетчик проходит первичную поверку на заводе-изготовителе. И именно с этого момента отсчитывается срок его следующей поверки, который может составлять 4-12 лет и указывается в паспорте.

При установке газового счетчика газовой службой на счетчик устанавливаются пломбы.

По истечении срока поверки счетчика необходимо обратиться в газовую службу для его демонтажа и последующей поверки в лаборатории.

Стоимость поверки в зависимости от модели счетчика составляет от 1200 до 2700 руб.

При неудовлетворительных результатах поверки газовая служба прибор демонтирует и меняет на новый за счет заказчика с последующим опломбированием.

Причины замены счетчиков газа

– Неверная установка пылеулавливающего фильтра или неправильный подбор размера ячеек, в результате чего происходит засор системы;

– Счетчик пропускает газ с высоким содержанием влаги;

– Объем газа, проходящего через счетчик, намного превышает номинальные нормы для данного типа счетчиков;

– Счетчик изначально неправильно установлен, и требуется полная замена счетчиков газа.
