Сендвичные панели — виды, сфера применения, характеристики, монтаж пошагово

№3. Тип утеплителя

Слой утеплителя может варьироваться по толщине от 5 до 30 см, причем сэндвич-панели толщиной более 15 см используется преимущественно при обустройстве холодильных камер. В качестве утеплителя могут использоваться такие материалы, как:

  • минеральная вата;
  • полистирол;
  • пенополиуретан.

Все они отличаются определенным набором преимуществ и недостатков. Так, минеральная вата не поддерживает горение и отличается экологичностью, в таком утеплителе не будут жить грызуны

Из минусов стоит выделить гигроскопичность, поэтому герметичности готовой конструкции необходимо уделять огромное внимание, ведь при поглощении влаги ухудшаются теплоизоляционные свойства. Тем не менее, именно минеральная вата сегодня чаще всего используется отечественными производителями при изготовлении сэндич-панелей

Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами. Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны.

Пенополиуретан пользуется огромным спросом в ряде стран Европы, так как обладает минимумом недостатков при огромном количестве достоинств, за что его так любят в европейских странах. Среди преимуществ материала стоит выделить устойчивость к влаге: даже если вода и просочится к утеплителю, она не вызовет никаких негативных последствий. Этот тип утеплителя очень легкий, что упрощает транспортировку панелей, их монтаж, уменьшает нагрузку на фундамент. Главное достоинство – низкая теплопроводность, в 2 раза ниже, чем у минеральной ваты, и в 1,5 раза ниже, чем у полистирола. Полиизоцианурат, разновидность пенополиуретана, обладает свойствами самозатухания, и именно он сегодня все чаще используется в качестве утеплителя для сэндвич-панелей. Кроме того, утеплитель не станет местом развития грибка и плесени. Среди минусов стоит выделить возможность повреждения грызунами.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

ПВХ сэндвич-панели:

ПВХ сэндвич-панель представляет собой трехслойный листовой материал, белый лицевой ПВХ лист, слой ЭППС, и ПВХ лист на оборотной стороне, но более мягкий чем на лицевой стороне.

Для удобства монтажа были выбраны форматы панелей 3х1,5 м и 3х2 м, толщина панели 10 мм. Есть панели и толще (24 мм и 32 мм), но для моих целей теплоизоляционные свойства фасада не так важны, а прочности панели 10 мм вполне хватает для вертикальной облицовки.

В Sketchup было спроектировано следующее композиционное решение фасада, с элементами на фахверковую тему:

Доборные элементы на стыках панелей и углах, наличники окон и дверей, а также крестовые элементы было решено делать из строганной сосновой доски камерной сушки 140х20 мм.

Фронтоны чедачно-мансардного этажа еще в прошлом году были не спеша, за лето, облицованы металлическим сайдингом в цвет кровельной металл-черепицы согласно проекта. Материал очень понравился, поняв принцип загонки элементов в финишные и стартовые профили работа пошла быстро.

В качестве поставщика панелей была выбрана компания ТБМ-Маркет, которая является дилером завода Роспанель (Пластиковые сэндвич-панели «Роспанель») в нашем регионе. Заказ был размещен на сайте, с менеджером обсудили условия доставки и скидки за объем, и через 4 дня панели были на участке.

Было куплено: Сэндвич-панель (утепленный откос) Bauset RS 10х1500х3000 мм (0,8×1,0 мм), белый матовый — 9 шт.; Сэндвич-панель (утепленный откос) Bauset RS 10х2000х3000 мм (0,8х1,0 мм), белый матовый — 19 шт.; Профиль (L) начальный Bauset TPL 27х20мм белый 6,0 м (П-образный профиль) — 108 м; Профиль (F) конечный Bauset TPL 10х60х6000 белый (профиль F-образный) — 78 м;

К сожалению, не успел сфотографировать большую пачку панелей, так как она очень быстро разошлась на стены и на обрезки, на монтаж крупных панелей одной стены вдвоем с супругой у нас уходило около 4-5 часов, работа шла быстро, до фото руки не доходили, и я на тот момент не думал об обзоре. Но несколько фото крупного верхнего обрезка самой большой панели я сделал )):

Преимущества и недостатки

  • простота монтажа и минимальные сроки облицовки дома;
  • безопасность для здоровья человека и экологичность панелей;
  • отличные звукоизоляционные и теплоизоляционные характеристики;
  • небольшой вес, благодаря чему удастся дополнительно сэкономить на фундаменте;
  • нет необходимости использовать специальное подъемное оборудование для данного строительного материала;

  • привлекательный вид и большое разнообразие фактур и оттенков;
  • противостоит воздействию влаги, конденсата и, соответственно, защищает дом от возникновения плесени;
  • доступная стоимость по отношению к другим строительным материалам;
  • долговечность и длительный срок эксплуатации;
  • возможность облицовки дома панелями в любое время года и при любой температуре воздуха.

А из недостатков данного облицовочного материала стоит выделить такие как:

  • невозможность нести дополнительную нагрузку. Излишне накопившийся за зиму снег может нанести вред такой облицовке дома;
  • обязательно дополнительно стоит использовать утеплитель в местах соединений, чтобы они не промерзали в холодное время года;
  • пожаробезопасность некоторых сэндвич-панелей оставляет желать лучшего. Это особо актуально для вариантов из пенополистирола и пенополиуретана.

Монтаж сэндвич-панелей на крышу

Перед установкой сэндвич-панелей на кровельное основание следует приготовить специальные инструменты и ознакомится с инструкцией.

Необходимые инструменты и материалы

Поскольку при строительстве кровли из сэндвич-панелей материал приходится резать и закреплять, а стыки — герметизировать, нужно заранее приготовить специальные инструменты.

Резку трёхслойных панелей лучше выполнять одним из следующих приспособлений:

  • электрические ножницы;
  • пила с мелкими шипами (для холодной резки);
  • станок с режущим диском.

Электрические ножницы быстро и без порчи материала разрезают сэндвич-панели

Кроме аппарата для резки в процессе монтажа сэндвич-панелей понадобятся:

  • механический или вакуумный захват, который поможет переносить материал;
  • длинные саморезы из стали (нержавеющей или углеродистой) со сверлом на конце и шайбы к ним;
  • уплотнитель из синтетического каучука как герметик для крепёжных отверстий;
  • электрическая дрель (или шуруповёрт), чтобы закручивать элементы крепежа.

Обрешётка под сэндвич-панели

Основанием для крепления трёхслойного материала может быть обрешётка нескольких типов:

  • деревянная;

  • металлическая;

  • железобетонная.

Таблица: достоинства и недостатки типов обрешётки под сэндвич-панели

Вид обрешёткиПлюсыМинусы
ДеревяннаяНебольшая стоимость, безвредность, низкая проводимость тепла, простота сборкиБольшой риск воспламенения, вероятность порчи насекомыми
ЖелезобетоннаяЗастрахованность от ржавления, низкая теплопроводность, отсутствие необходимости в значительном утеплении, приемлемая цена, прочность, продолжительный срок службыОгромный вес
МеталлическаяЛёгкое и быстрое сооружение, универсальность, постоянство формы (не даёт усадки и поэтому не покрывается трещинами), повышенная прочность, длительная эксплуатацияВысокая стоимость (однако она ниже, чем у железобетонной конструкции), необходимость в обработке средством против ржавления (например, краской), большая теплопроводность, обязывающая применять негорючий теплоизолятор

Расстояние между элементами каркаса должно быть таким, чтобы панели можно было фиксировать в 5 см от края, а под областью состыковки плит обязательно находилась опора.

Процесс монтажа

Укладку сэндвич-панелей на кровлю выполняют поэтапно:

  1. Панель транспортируют на крышу, прицепив к ней вакуумные присоски. В точках крепления подъёмного механизма к поверхности материала удаляют защитную оболочку.

  2. Первую трёхслойную плиту саморезами закрепляют на свесе в левом углу кровельного ската. Крепёжные элементы располагают строго перпендикулярно и закручивают шуруповёртом без чрезмерного нажима.

  3. У плиты, которая будет уложена выше первой, снизу обрезают кусок стальной обшивки. Его ширина должна практически соответствовать нахлёсту панелей (см. п. 4). Слой утеплителя под удалённым металлом обязательно убирают. Выступающий край верхнего металлического листа сэндвич-панели смазывают герметиком.
  4. Вторую плиту фиксируют выше первой. Состыковку панелей выполняют с нахлёстом в 30 см, когда кровельный скат наклонен до 10°, или в 20 см, если крыша построена под углом 10–20°. Саморезы вкручивают в места пересечения плиты с каркасом и область совмещения двух панелей.

  5. Выложив первый ряд материала, перпендикулярный коньку, рядом монтируют второй. Перед этим в выемки замков с внутренней стороны закладывают герметик. Соединение двух рядов материала осуществляется с помощью и пазов, и крепежей, закручиваемых в зоны соприкосновения плит с обрешёткой.
  6. Последующие ряды из сэндвич-панелей выкладывают по той же схеме. После крепления доборных элементов все области примыканий замазывают герметиком.

Виды и характеристика материала

Фасадные сэндвич панели — это многослойный материал, который одновременно способен выполнить несколько функций:

  • утеплить здание;
  • преобразить внешний вид;
  • выступить барьером перед негативным воздействием окружающей среды.

Панели состоят из прочного основания. Для этого используют такие материалы:

  1. Различные металлы (алюминий, цинк).
  2. Разного рода полимеры (пластизоль, пурал, полиэстер).
  3. Гиспокартон.
  4. ДСП или ОСБ.

В зависимости от условий, в которых будут использоваться панели и возложенных на них функций выбирают вариант с подходящим основанием. Между двумя основными слоями располагается утеплитель. Здесь производители также предлагают вниманию покупателя несколько вариантов:

  • cтекловолокно;
  • минеральная вата на основе базальта;
  • пенополистирол с обработкой антипиреном.

Эти фасадные сэндвич панели отличаются не только сроком службы, качеством сохранения тепла, но и стоимостью. Потому каждый может подобрать подходящий вариант.

Металлические многослойные

  1. Приятный внешний вид, что позволяет использовать плиты для отделки фасада.
  2. Простой уход.
  3. Длительный срок эксплуатации.

За невысокой ценой скрываются несколько существенных недостатков:

  • выгорание цвета;
  • невысокие показатели прочности;
  • высокая вероятность потемнения поверхности.

Алюминиевые

Для создания таких фасадных сэндвич панелей не используют чистый алюминий. Более подходящими для облицовки фасадов являются более прочные сплавы:

  1. Алюминий, цинк и кремний.
  2. Алюминий, магний и марганец.

Благодаря этим комбинациям получается более надежный материал, обладающий следующими преимуществами:

  • высокая степень пожаробезопасности;
  • эксплуатационные сроки составляют около 30 лет;
  • полимерное покрытие, которое наносят для декорирования поверхности, защищает оn коррозии;
  • экологическая безопасность, при условии использования безопасных красителей и теплоизоляторов;
  • возможность использования в суровых температурных условиях (от – 180 до +100 градусов Цельсия).

Важно понимать, что любой материал имеет не только положительные стороны, но и отрицательные. Панели для наружной отделки из алюминия не исключение

Рассмотрим недостатки:

  1. При повреждении полимерного слоя, материал подвергается воздействию окружающей среды и теряет привлекательность.
  2. Сложно транспортировать и устанавливать, есть риск повреждения декоративного слоя.
  3. Если объект, который планируется облицовывать, расположен в районах с низкими температурными показателями есть большая вероятность промерзания теплоизоляции в местах стыков.

Многослойные из древесно-полимерных плит

Если человек решил построить здание в короткие сроки, но при этом оно должно быть жилым, то лучше варианта, чем каркасная технология найти не получиться. Именно в здесь используются сэндвич панели из древесно-полимерных плит. Они имеют большие размеры, что позволяет за один раз закрыть внушительную площадь стены или перекрытия.

Подходят для сооружения перегородок. В качестве утеплителя используют пенопласт или пенополиуретан. Такой вариант легко подрезается, потому вовнутрь можно спрятать проводку. Имеет небольшой вес, потому не требует прочного фундамента, как, например, кирпич.

Сэндвич панели из древесины требуют дополнительного декорирования. Для этого есть ряд причин:

  1. Под воздействием окружающей среды дерево быстро разрушается, потому нужна защита.
  2. Внешний вид не настолько привлекателен, как хотелось бы.
  3. Дополнительный облицовочный слой поможет сохранить еще больше тепла.

Разновидности сендвич панелей

Состоящие из нескольких слоёв сендвич плиты подразделяются на несколько разновидностей, в зависимости от назначения. Как уже было сказано выше, выделяют стеновые, кровельные и оконные модели плит. Фиксация этих изделий производится на специальные саморезы, которые отличаются своей длиной.

Также существуют панели ПВХ, которые используются для откосов при монтаже окон. Установка этих строительных элементов позволяет утеплить конструкцию. Купить сендвичную панель для откосов можно в любом профильном магазине, строительном гипермаркете или заказать через интернет. Цена сэндвич панели для откоса в среднем составляет 300–400 руб.

Особенности сэндвич панелей для стен

Данные панели применяются при облицовке стен дома и для организации внутренних перегородок. С помощью них устанавливаются и несущие конструкции, так как их технические характеристики позволяют использовать плиты для этой цели.

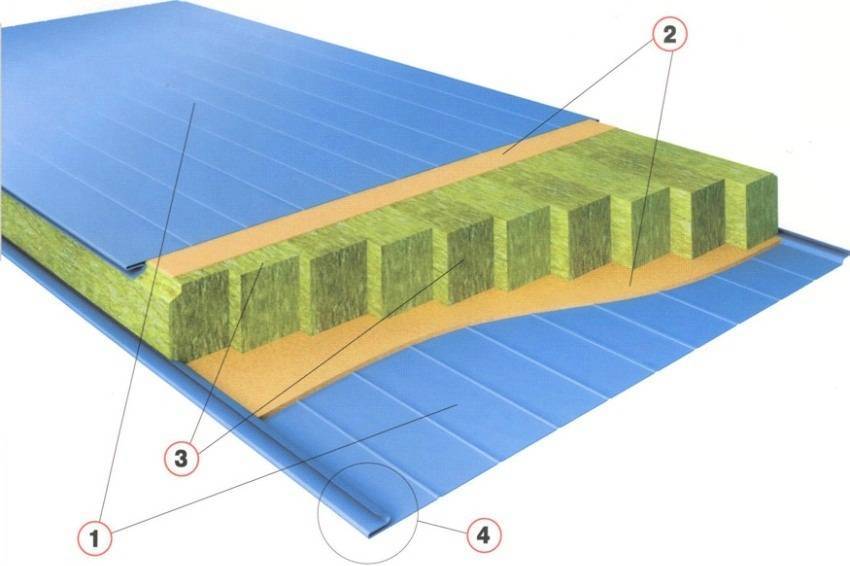

Конструкция стеновой сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение

Для увеличения показателя жёсткости и прочности стеновая модификация облицовывается листами из стали. А также такие плиты имеют высокий коэффициент теплоизоляции и отличаются огнестойкостью.

Кровельные панели и их характеристики

Особенность использования кровельных плит влияет на их технические характеристики. Так как кровельные модели применяются при монтаже крыши, они имеют высокие влагоизоляционные характеристики. Это свойство является очень важным, так как хорошая кровля должна защищать внутреннее пространство дома от атмосферных осадков.

Помимо усиленных водоизоляционных свойств, кровельные модели также отличаются теплоизоляционными качествами. Сэндвич панели, используемые для кровли, удерживают тёплый воздух, который стремится наверх, внутри дома. Это позволяет свести тепловые потери к минимуму. Фиксация кровельных плит производится с использованием саморезов к деревянным брускам.

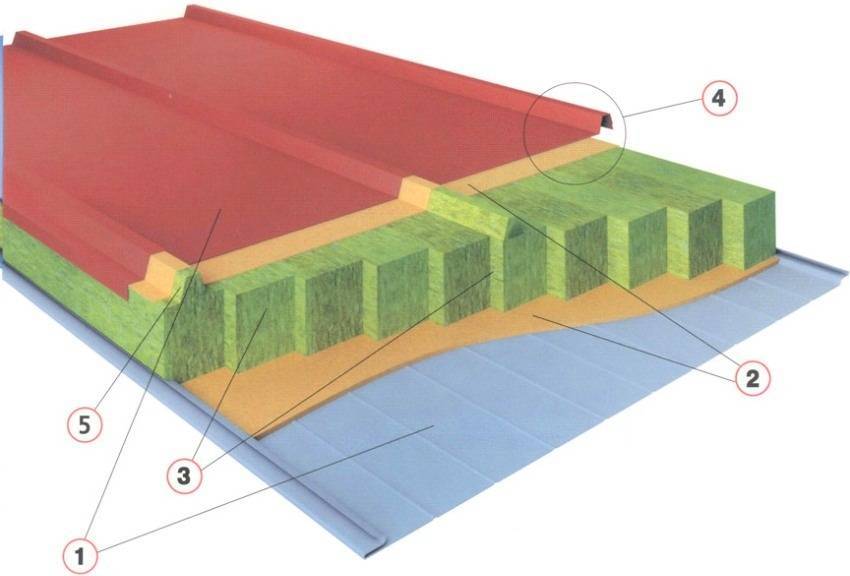

Конструкция кровельной сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение, 5 — трапециевидная ламель из минеральной ваты на основе базальтового волокна

Также стоит сказать, что такие изделия являются шумоизолирующими. Они оснащаются специальными фиксаторными элементами, которые позволяют проводить быструю установку и усиливают защиту от атмосферных осадков. Эксплуатационный срок таких изделий довольно долгий. Ещё одно преимущество использования кровельных сендвич панелей заключается в том, что они не деформируются со временем и не теряют своих свойств.

Угловые сендвичные панели: размеры и цены

Угловые сендвичные элементы применяются для дизайна, а также предохранения углов здания от воздействия низких температур. Очень часто жильцы домов сталкиваются с тем, что плохо изолированные углы постройки промерзают в зимнее время года. Такие плиты могут иметь одну из двух форм:

  • прямоугольная;
  • закруглённая.

Угловая плита может иметь толщину от 60 до 250 мм, а длина и ширина сендвич панели находится в размерном диапазоне 0,4-3 и 1-1,2 м соответственно.

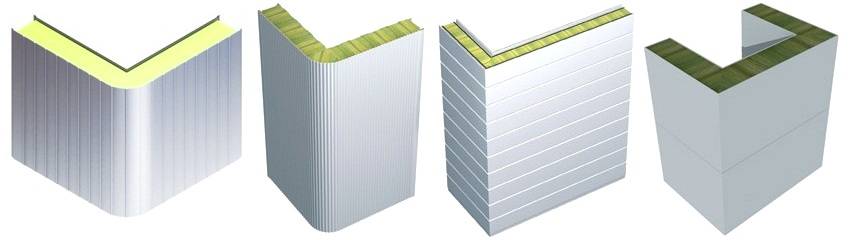

Различные вариации угловых сендвич-панелей

Стоимость угловых панелей с утеплителем из базальтового волокна колеблется в пределах 1500–2500 руб. за 1 м².

Основные преимущества сэндвич-панелей

  • Легкость монтажа, скорость сборки, малый вес и, соответственно, не очень высокая нагрузка на фундамент дома.
  • Хорошая теплоизоляция (некоторые виды панелей производятся уже с утеплителем из базальта).
  • Меньшая толщина облицовки и перегородок, и, как следствие, оставление большего пространства в помещении.
  • Хорошая устойчивость к температурным перепадам, что позволяет использовать материал для наружных отделок.
  • Отличный внешний вид, не требующий дополнительного декорирования.
  • Возможность применения материала для любой климатической местности.

Информацию  о том, как возводится обрешетка под профнастил, можете найти по этой ссылке.

Как видно из вышеперечисленного, сэндвич-материал можно применять как для внутренней облицовки и в качестве дополнительного утеплителя стен, так и для наружных фасадных работ.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

  • Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
  • Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
  • Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

  • Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
  • После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.
