Схема подключения компрессора холодильника: возможные неисправности, демонтаж и замена

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Пошаговая инструкция по подключению компрессора

Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

  1. кислородно-пропановая горелка;
  2. пассатижи;
  3. накопитель для фреона;
  4. вентиля;
  5. портативные устройства для заправки;
  6. прибор для резки труб;
  7. зажимы;
  8. цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
  9. трубка из меди;
  10. фильтр для монтажа в трубопровод;
  11. баллон с холодильным агентом.

Шаг второй: далее необходимо высвободить холодильный агент. Сделать это можно следующим способом:

  1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
  2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
  3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
  4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
  5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
  6. Оставьте разметку для того чтобы правильно его установить.
  7. После чего с помощью кусачек необходимо убрать фиксаторы.
  8. Далее необходимо отсоединить проводку, которая отходит к вилке.
  9. После чего получится выкрутить прибор.
  10. Теперь трубки необходимо очистить перед установкой другого устройства.

Шаг третий: теперь следует снова проверить степень сопротивления. Здесь потребуется омметр. Как и в предыдущем случае, необходимо поочередно прикладывать клеммы прибора к контактам. Получившиеся значения необходимо сверить с номинальными значениями для конкретного устройства. Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

  1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
  2. Плюсовые клеммы закрепить на обмотке сверху.
  3. К концам обмотки по очереди дотронуться цоколем.
  • Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.
  • Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление. При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы. Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.
  • Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты. После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.

Стоит ли менять компрессор в холодильнике, плюсы и минусы

Так как стоимость этого устройства составляет половину стоимости самого холодильника, менять его есть смысл только в том случае, если он проработал не более 5-7 лет. То есть ремонт будет целесообразен в том случае, если вы твердо уверены, что остальные узлы агрегата не изношены и в ближайшее время не потребуют замены.

Учите также, что самостоятельная замена компрессора возможна при точном соблюдении технологии монтажа и обладании определенными навыками. В противном случае вы можете нарушить балансировку или выпустить хладагент. То есть стоимость ремонта существенно возрастет.

Варианты разборки компрессора

Существует два способа разборки: выбивание и разрезание задней шапки. Тонкостенные модели очень легко выходят из корпуса при выбивании, более старые модели выбить практически невозможно. Если все масло было предварительно слито, то можно сразу приступить к распиливанию, не выполняя пробных разрезов. Ножовкой по металлу срезаем «заднюю шапку».

Одна трубка не позволит шапке выйти из корпуса, ее достаточно перерезать ножовкой. После разборки можно увидеть весь мотор изнутри.

Видны винты, раскрутив которые, можно освободить весь механизм и вывести его из корпуса.

Без срезания концов компрессора, разобрать его невозможно, так как все компрессоры изготавливаются в виде монолитной конструкции. Обе стороны оболочки заварены, а винты, способные решить проблему располагаются под слоем толстого металла и сварными швами.

После выкручивания опорных болтов обнаруживается двигатель, редуктор, статор и ротор. Чтобы снять медные обмотки и сердечники не следует использовать болгарку и разрезать оболочку изнутри. Все держится на винтах и легко поддается разборке.

Как подключить холодильник без реле?

Вопрос «Как подключить холодильник без реле?» интересует многих

Данный процесс имеет свои нюансы, которые важно учитывать. При этом важна не сама схема подключения, а ее принцип

Первое, с чего необходимо начать, – это прозвон общего вывода. Он расположен особняком левее от остальных. После этого потребуется приставить клемму к общему выводу. Вторая клемма присоединяется к рабочей обмотке. При этом важно определить, какая обмотка рабочая. В этом поможет показатель сопротивления. Он должен быть невысоким. Большее сопротивление указывает на то, что обмотка является пусковой.

Если выполнить неправильное подключение, то возможен перегрев компрессора, и устройство быстро выйдет строя

Поэтому важно проводить эту работу не только аккуратно, но и внимательно. Также стоит проверить на пробиваемость корпуса обмотками

В противном случае, прикоснувшись рукой, вы почувствуете удар тока. Вероятность этого достаточно велика, так как компрессор уже был ранее в использовании. Чтобы проверить обмотки, необходимо левую клемму присоединить к обмотке со стороны выхода. Правая же направляется с другой стороны корпуса. Таким образом проверяются остальные клеммы. Если было определено, что они надежны и не пробивают, то могут использоваться. Компрессор в рабочем состоянии будет максимально безопасен.

Посмотреть, как подключить холодильник без реле, можно на видео, которое приведено ниже. На нем продемонстрированы все особенности и тонкости процесса.

Для того чтобы установить в холодильник компрессор, естественно следует понимать принципы его работы и выполняемые им функции.

Задачи двигателя во всех холодильных системах абсолютно одинаковая. Мотор должен откачивать нагретый хладогент (чаще всего, фреон), качать его в сторону конденсатора. Задача этой компоненты – охлаждать и, соответственно, сжижать фреон, который направляется и охлаждает воздушное пространство в холодильной камере.

Подключенный компрессор в работе

Самодельный из магнитов

Магнитный генератор немного отличается от предыдущего. К примеру, ему не нужна установка компенсаторных батарей. Магнитное поле, которое создает электричество в обмотке статора, образуется благодаря неодимовым магнитам.

Как же создать такой тип генератора:

  1. Нужно открутить имеющиеся крышки двигателя.
  2. Вытащить ротор.
  3. Ротор нужно проточить, при этом снять верхний слой необходимой толщины. Самостоятельно сделать такую процедуру без токарного оборудования сложно.
  4. Сделать шаблон для круглых магнитов на листе бумаги. Подбирать необходимый размер нужно в зависимости от размеров ротора. Далее закрепить созданный шаблон на ротор и установить магниты полюсами и под углом в 20 градусов к оси ротора.
  5. Должно получиться четыре группы полос с расстоянием в два диаметра магнита, а между ними в группе один диаметр. За счет такого расположения ротор не станет залипать к статору.
  6. После установки всех магнитов нужно залить ротор эпоксидной смолой. Когда она высохнет, следует покрыть цилиндрическую часть стекловолокном и опять смолой. Благодаря такому креплению магниты крепко зафиксируются.
  7. При просушке ротора его можно поставить на место и прикрутить две крышки двигателя.

Многие специалисты полагают, что для обеспечения электричеством загородного дома достаточно будет маятника с осью длиной 6 м.

В этом случае электромагниты будут толкать неодимовые магниты с силой больше 100 кг. Достоинства данного устройства заключаются в том, что оно не зависит от солнца и ветра. Кроме того, генератор не нуждается в дорогостоящих аккумуляторах как другие генераторы энергии.

Но во время его использования не исключены и некоторые проблемы:

  • в процессе движения маятника в обратную сторону может поменяться полярность магнитов;
  • в момент зависания маятника в верхней точке может образоваться эффект пульсации в сети.

Проверка компрессора на исправность: особенности процесса

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры. После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты

Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже

После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит , приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.

Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел – реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Схема компрессора холодильника простыми словами

Подключение по инструкции

Электродвигатель для привода насоса оснащается двойной обмоткой возбуждения. При старте оборудования требуется повышенная мощность, поэтому нагрузка осуществляется на пусковую обмотку, что обеспечивает снижение энергопотребления. Кроме электродвигателя в конструкции компрессора предусмотрены дополнительные реле, поддерживающие требуемый температурный режим, они расположены на внешней стороне компрессора.

Рассмотрим более подробно схему компрессора холодильника Атлант:

Большая часть компрессоров современных холодильников поршневые. Он состоит из: кожуха мотора-компрессора, крышки кожуха, самого мотора-компрессора, статора, болта крепления статора, поршня, цилиндра, корпуса компрессора, коленчатый вал, клапанной плиты, кривошпильной шейки вала, коренной шейки вала, ползуна кулисы, обоймы кулисы, нагнетательной трубки, шпильки подвески, пружины подвески, кронштейна подвески, подшипника вала и ротора.

Принцип работы

моторчик приводит в движение коленчатый вал, который находится в корпусе компрессора. С вращательным движением вала, начинает работать поршень, выполняя возвратно-поступательные движения, он откачивает хладагент и посылает его в конденсатор. После этого газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

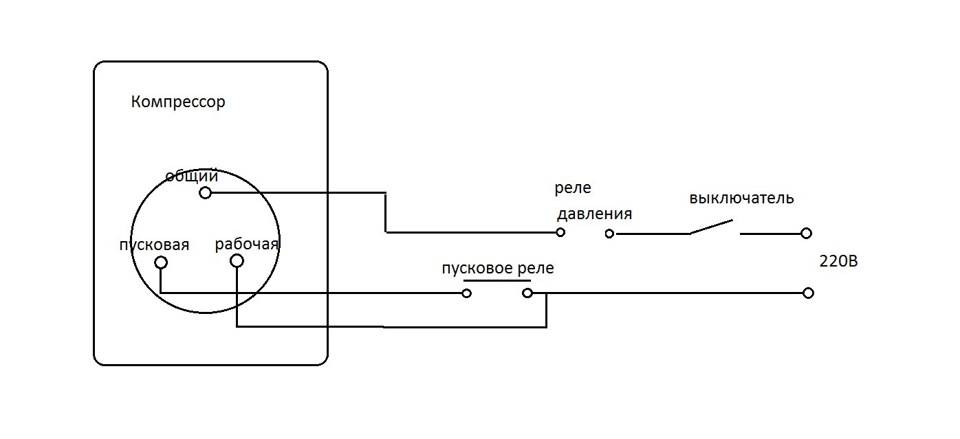

Для подключения компрессора необходимо разобраться в схеме подключения реле. Холодильник бренда Атлант обладает пускозащитным механизмом, содержащим пусковую катушку. Пускозащитное реле может быть индукционным, электромагнитным или тепловым. Наиболее современным вариантом признано устройство первого типа.

Функция работы реле состоит в том, что оно запускает двигатель, переключая подачу тока в зависимости от режима работы. При поломке или отсутствии реле нормальный пуск мотора невозможен, так как оно обеспечивает защиту обмоток электродвигателя.

Основные элементы реле:

неподвижные контакты;

подвижные контакты;

шток сердечника;

сердечник;

нагреватель биметаллической пластины;

контакты теплового реле.

В итоге к реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. После этого подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Так можно проверить исправность компрессора. С одной стороны подключено реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной трубки должен пойти воздух, в другие он должен всасываться.

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

  • на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
  • при работе компрессора слышится громкий звук, но холодильник не морозит;
  • при включении холодильника наблюдается сильная вибрация;
  • компрессор не отключается;
  • холодильник перемораживает продукты.


Система No Frost Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

ПоломкаПричины
Компрессор функционирует, но не морозитПричиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работатьТакая проблема возникает по следующим причинам:

  • утечка холодильного агента;
  • разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор;
  • резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционируетПосторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности:

  • деформация патрубка;
  • поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключаетсяВыделяют следующие причины неисправностей:

  • поломка пускового реле, которое отвечает за запуск мотора;
  • обрыв внутренней намотки;
  • обмотка пускового реле оборвалась и компрессор перегревается.

Описание устройства пускового реле

Без реле старый холодильник запускают при сомнениях в работе его автоматики. Пускозащитное реле обычно объединяет в одном устройстве две важных функции: обеспечение запуска электромотора компрессора и его сохранность при перегрузках.

Двигатель имеет две статорных обмотки: рабочую и пусковую. Питание на рабочую подается постоянно, а пусковая запитывается кратковременным импульсом в момент, когда нужно включить мотор. Сигнал на старт подается от цепи регулятора температуры морозильной камеры. Запустить компрессор от холодильника без пускового реле возможно, лишь вмешавшись в схему его работы.

Местоположение реле

Чаще всего деталь в закрытой коробке крепится непосредственно к запаянному корпусу бака компрессора рядом с его контактами. Для доступа к ней в некоторых моделях потребуется демонтировать лоток, собирающий талую воду из морозилки.

Проверка реле питания в холодильнике на исправность

Для испытания работы реле потребуется электроизмерительный прибор. При включении в сеть на клемму рабочей обмотки электродвигателя подключается ток 0,7-1,2 А, а также слышен характерный щелчок замыкания контакта пускового контура. Если двигатель заклинен и не вращается, ток через рабочую обмотку вырастает до 4-5 А. Через несколько секунд защитная цепь реле перегревается и отключает питание. Этот цикл повторяется неоднократно.

Зачем необходимо запускать холодильник без реле питания

Пробовать запустить двигатель от холодильника без реле нужно, чтобы понять, нет ли «клина» в механической части установки. Если при подключении по временной схеме мотор начнет работать, причина неисправности в электрической части. Тогда заметно возрастают шансы починить агрегат быстро и самому.

Подключение реле холодильника

Чертеж электрических цепей реле двигателя приведен на рисунке:

Если в незнакомом холодильнике вместо нехитрой коробочки с несколькими проводами вам попадется электронная плата с микросхемами и множеством мелких деталей – этот компрессор инверторного типа. Без специального инструмента и необходимых знаний экспериментировать с его запуском не имеет смысла.

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.
Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.
В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.
Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.
Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Как проходит подключение компрессора?


Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят.
Как подключить компрессор от холодильника

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Виды прессостатных устройств

Выпускается два основных варианта прибора. Пневмомеханическая часть у них идентична, различие определяется в способе замыкания контактов при движении штока:

  • Нормально замкнутые (НЗ). применяется при прямом управлении цепью двигателя малой и средней мощности.
  • Нормально разомкнутые (НР). Движение штока замыкает контакты при достижении предельного давления. Обратное движение размыкает их при его снижении. Контакты используются для управления более мощным реле, запускающим и останавливающим электромотор. Схема получается более сложной, но снижается нагрузка на контакты прессостата, увеличивается ресурс.

При замене реле нужно внимательно проверить, чтобы его вид соответствовал электрической схеме компрессора. его тип.

Реле холодильника: особенности устройства

Реле пуска мотора так и называется – пускозащитное реле компрессора, холодильника.

Пусковое реле

В таких случаях, главная задача этого узла – отщелкнуть двигатель от сети. Подключение этой компоненты делается для того, чтобы не произошла перегрузка (перегорание): чтобы не загорелась обмотка холодильника, чтобы не сгорела розетка. Напряжение идет достаточно большое. Если оставить надолго подключение напрямую, в рабочем состоянии, то с большой вероятностью может загореться обмотка. Именно поэтому лучше использовать реле с холодильника именно с таким двигателем, ведь оно, как правило, рассчитано на потребляемую мотором мощность.

В современных компонентах не предусматривается отсечение, т.е. защита сети от перегоревшей обмотки.

Реле с отсутствующим отсекателем

Здесь имеется термоэлемент (позистор), этот элемент при увеличении сопротивления отрубает пусковую обмотку. Однако большинство устройств не содержит специальной вольфрамовой пружинки.

Реле: взгляд изнутри

Когда обмотка мотора замкнута, эта вольфрамовая пружинка должна нагреваться и отсекать систему от электросети. Именно поэтому желательно отсекатели, которые не содержат пружинки, вообще не ставить. Однако, использовать их на тех моторах, внутри которых установлены отсекатели, можно.
