Соединение алюминиевых и медных проводов: рассмотрим способы соединения проводов между собой

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

  • Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
  • Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
  • Обязательно должна соблюдаться маркировка.
  • Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Зажимы Wago

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Как соединить между собой алюминиевый и медный провод — проверенные способы

Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.

Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.

Проблема соединения

При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.

Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.

В противном случае будут наблюдаться следующие процессы:

  • Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
  • Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
  • Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.

Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.

Метод скрутки

Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.

Методы скрутки проводки

Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.

Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.

Резьбовой контакт

Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.

Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.

Монтажные колодки

Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.

Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.

По виду соединения колодки разделяются на два типа.

  • Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
  • Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.

Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

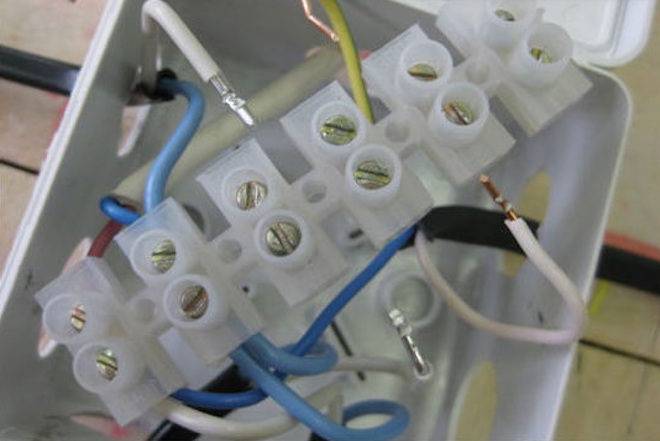

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

  1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
  2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
  3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Особенности соединения жил на улице

При выполнении работ на улице учитывают то, что на провода будут воздействовать атмосферные осадки, высокие и низкие температуры, ветер. Поэтому при выполнении монтажных работ применяются герметичные конструкции, нечувствительные к ультрафиолетовому излучению и повышенной влажности. При соединении проводов на крышах, фасадах и столбах используются прокалывающие зажимы.

Способы соединения электрических проводов между собой

Как можно соединить провода в распределительной коробке?

Способы соединения провода СИП с разными кабелями

Как правильно спаять два провода паяльником?

Какие бывают виды клеммных соединительных колодок?

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Правила безопасности

При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:

  • простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
  • во время сварки обязательно используют защитную маску и резиновые сапоги;
  • в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
  • алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
  • сварку и пайку выполняют только люди, имеющие соответствующие навыки;
  • все оголенные части проводов надежно изолируют.

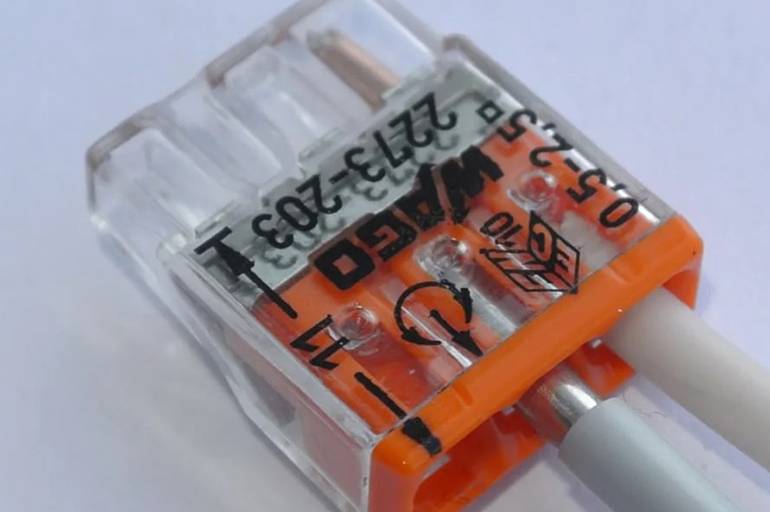

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

  1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
  2. Высокую скорость сборочных работ.
  3. Качество сборки, которое практически не зависит от квалификации монтажника.
  4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
  5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным

Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

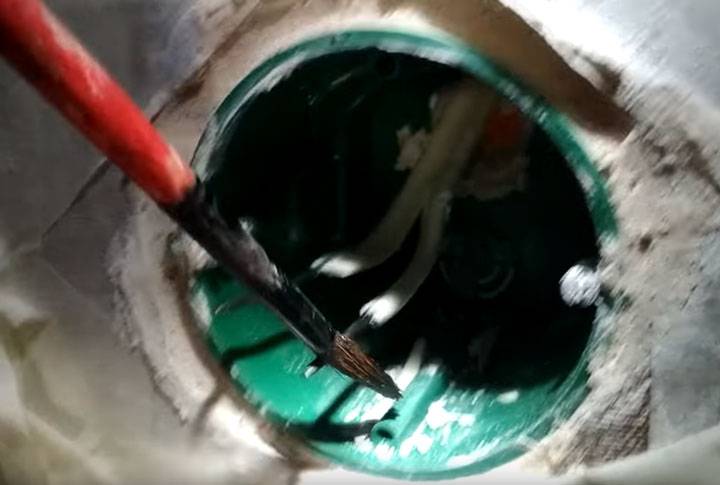

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Способы соединения

Чтобы преодолеть описанные сложности, соединение медных и алюминиевых жил выполняют с помощью:

  • прямого контакта (скрутки, заклепки, пайки, опрессовки);
  • непрямого (болтового соединения, клеммников).

С помощью болтов и стальных шайб

Это доступный способ, необходимые элементы легко найти. Понадобятся стальные болты, например М4, М5, неоцинкованные шайбы и гайки.

Сначала на концах проводов удаляют изоляцию и загибают их в виде колец. На краях болта и между проводниками устанавливают шайбы и закручивают гайку. В результате получается соединение в виде бутерброда, не допускающее прямого контакта проводов.

С помощью скрутки

Этот метод удобен тем, что здесь нет никаких дополнительных элементов, но для соединения меди и алюминия его используют редко.

Если применения скрутки не избежать, то придерживаются следующих правил:

  • концы проводов скручивают, взаимное обматывание одного вокруг другого не допускается;
  • медную жилу покрывают оловом, особенно если она многопроводниковая;
  • место контакта защищают влагоустойчивым составом (литолом, техническим вазелином и др.).

Скрутка бывает 3 видов:

  • простая;
  • бандажная — дает лучший результат;
  • желобком.

С помощью клемм

Контактная группа клеммника (латунная трубка с винтами) находится в защитном пластиковом корпусе. Надо только вставить концы проводов в клемму и зажать винты. Большое усилие при затяжке не прикладывают, чтобы не сломать алюминиевую жилу. Внутри клеммы нет перегородок, поэтому вставляя провода, надо смотреть, чтобы они между собой не соприкасались. Через некоторое время зажим винтов может ослабнуть, и контакт ухудшится.

С помощью клеммных колодок Wago

Немецкие клеммы «Ваго» просто эксплуатировать: достаточно вставить провод в отверстие, где его зафиксирует пластина. Преимущество такой конструкции в том, что здесь каждая жила находится в отдельной ячейке, поэтому между собой они не соприкасаются. Производитель уже нанес на клеммы пасту, предотвращающую окислительные процессы. Недостаток в том, что они одноразовые и стоят немного дороже других клеммников.

С помощью заклепок

При создании неразъемного соединения применяются заклепки. Эти элементы состоят из трубки и сердечника. Для их установки необходим заклепочник. Концы проводов завивают в виде колец, между ними вставляют шайбу и все надевают на заклепку. С помощью пистолета ее зажимают, сердечник расклинивает трубку и получается соединение, похожее на болтовое, только оно неразъемное.

С помощью паяльника

Этот способ отличается надежностью, но для его применения необходимо наличие специальных навыков и паяльника.

Спаять провода можно в такой последовательности:

  1. С обеих жил снимают изоляцию, этот участок на медном проводе должен быть примерно на 30% длиннее, чем на алюминиевом.
  2. Медь с помощью канифоли залуживают по всему очищенному участку.
  3. Жилы плотно скручивают между собой.
  4. Место соединения покрывают флюсом для пайки алюминия, сверху наматывают проволоку припоя.
  5. Чтобы во время пайки не испарился флюс, с обоих концов скрутку зажимают острозубцами (они будут теплоотводами) и равномерно прогревают ее паяльником.
  6. Промывают соединение от флюса — сначала раствором соды, затем мыльным составом и проточной водой.
  7. Протирают насухо и изолируют.

Метод скрутки

Самый распространённый и простой вариант – скрутка. Для неё вам потребуется всего два инструмента – нож, с помощью которого можно будет зачистить изоляцию на жилах, и пассатижи для обеспечения надёжного скручивания.

Принцип соединения

Этот метод часто называют «дедовским», электрики пользуются им уже не один десяток лет, несмотря на то, что так соединять провода не рекомендуется по ПУЭ. Его часто используют в качестве временного варианта, например, когда надо проверить, как работает схема соединения проводов в распределительной коробке. В последующем места скруток заменяются на более надёжные виды соединений.

Суть способа заключается в том, что несколько проводов скручиваются между собой

Важно чтобы все соединяемые жилы закручивались воедино одновременно, обвивать одну вокруг другой не допускается

Вся работа невероятно проста. Сначала ножом срезается изоляционный слой с жил проводов на одинаковую длину (10-30 мм). Затем пассатижами делается скрутка и изолируется сверху. Вариантов самого закручивания существует много, самые распространённые из них:

  1. Взаимное перекручивание.
  2. Бандажное соединение.
  3. Скрутка желобком.

Объясним чуть подробнее на самом простом примере. Каждый скручиваемый проводок приложите друг к другу так, чтобы выровнять их по снятому слою изоляции (в этом случае придётся срезать 40-50 мм). На конце соединяемых жил сделайте загиб в 1 см на 90 градусов. Держите одной рукой за изоляционный слой, второй рукой возьмитесь за загиб и начинайте производить вращательные движения по часовой стрелке. Некоторые задают вопрос, можно ли крутить против часовой стрелки? Можно, но задом наперёд как-то не очень принято, весь мир привык существовать по ходу часов. Если в конце уже тяжело крутить пальцами, делайте это при помощи пассатижей.

Можно таким способом соединить 5-6 проводов, но тогда крутить будет тяжело, надо сделать длиннее загиб (на 20 мм) и вращательные движения сразу производить пассатижами. Когда получается красивая ровная скрутка, загиб обрезается.

Важно помнить! Изоляционной лентой необходимо обматывать не только место самой скрутки, но и зайти на 2-3 см сверху изоляции проводов. Это предотвратит попадание влаги и обеспечит более надёжную изоляцию.

В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку

Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода

В качестве изоляционного слоя на месте скрутки также можно использовать термотрубку. Имейте в виду, что её нужно надеть заранее на один из соединяемых проводов. Когда скрутка будет готова, трубка надвигается на это место. Если подогреть её по краям, то за счёт воздействия температуры, термотрубка сожмётся и плотно обхватит провода.

Как правильно выполнять скрутки проводов подробно описано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Преимущества

Самое главное преимущество этого метода – простота работы.

Вторым достоинством скрутки является отсутствие каких-либо материальных затрат.

Если в этом есть необходимость, то одновременно несколько проводов можно скручивать таким методом, но их общее количество не должно быть больше шести.

Недостатки

Основной недостаток скрутки – ненадёжность. А мы знаем, что в электротехнике такое понятие не допускается.

В главном нормативном документе электриков ПУЭ, в том разделе, где перечисляются все разрешённые виды соединения проводов, метод скрутки не упоминается, соответственно он не рекомендован к применению. Всё верно, специалисты не могут допустить к нормам соединение, которое обладает чувствительностью к импульсному току и большим переходным сопротивлением.

При скруточном методе площадь соприкосновения жил получается небольшой, следствием этого является ненадёжный контакт. При увеличении нагрузки жилы будут нагреваться сильнее, а контактное соединение становиться более слабым, что в итоге приведёт к выгоранию.

Скрутку нельзя применять для соединения жил, выполненных из различных материалов (медь и алюминий).

Помните! Если вы воспользуетесь скруткой в качестве постоянного способа соединения, всю ответственность за возможные последствия берёте на себя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
