Солнечный коллектор своими руками: делаем солнечный коллектор для нагрева воды и для отопления

Достоинства и недостатки солнечных коллекторов для нагрева воды

В летний период солнечные коллекторы способны полностью обеспечить дом горячей водой. В межсезонье такая альтернативная системы отопления способна уменьшить нагрузку на газовый котел, что позволит снизить потребление газа, сократив при этом финансовые затраты.

Коллектор выступает в качестве дополнительного источника бесплатного тепла, благодаря чему можно снизить зависимость от газа. В летний период для получения горячей воды не понадобятся финансовые затраты.

Солнечный коллектор в летний период может обеспечить дом теплой водой

На монтаж солнечного коллектора не требуется получения разрешения. При выборе оборудования следует подробно изучить всю имеющуюся информацию и проконсультироваться со знающим продавцом. Установку системы необходимо доверить специалисту или выполнить самостоятельно при наличии определенных навыков и умений в области сантехники. Период эксплуатации системы в среднем составляет около 15 лет. В течение этого времени можно использовать бесплатное солнечное тепло для собственных нужд.

К недостаткам такой системы относятся большие финансовые затраты, которые необходимо будет понести при покупке солнечных коллекторов. Средняя стоимость одного элемента составляет 500-1000 $. Система, состоящая из двух коллекторов и собранная под ключ, обойдется в пределах 2300-3000 $.

Интенсивность солнечной энергии отличается в разный период года, поэтому солнечные коллекторы не могут использоваться как единственный источник тепла. Для работы системы понадобится накопительная емкость, покупка которой повлечет увеличение затрат на обустройство системы нагрева воды от солнца.

Из композитных труб

Для того, чтобы сделать самодельное нагревательное устройство из металлопластиковых труб нам понадобится:

• Брус из дерева 50*50 мм 20 м.
• Листовая фанера 15 мм 2,5 кв.м.
• Труба металлопластиковая 55 м.
• Крепежи для труб 80 шт.
• Уголок «папа-мама» 30 шт.
• Уголок «мама-мама» 31 шт.
• Переход на штуцер 53 ед.
• Выпускной клапан 1 ед.
• Тройник 3 ед.
• Кран для слива 2 ед.
• Обратный клапан 1 шт.
• Листовой металл 2,5 кв.м
• Профиль из алюминия 1300 мм 4 шт.
• Уголок металлический 65 ед.
• Стекло.
• Черная матовая краска.
• Доска 25*100 4,5 м
• Гидроизоляция 5 м.кв.
• Песок.
• Плотная уличная плитка 5 м.кв.

Выбирая место установки нагревателя воды, необходимо учесть тот факт, что расположение должно быть южным, таким образом, продолжительность нагрева жидкости днем будет максимальной. На выбранном месте снимите верхний слой почвы, и сделайте подушку из песка и гравия, утрамбуйте её, затем положите плитку.

При помощи бруса постройте каркас, соедините его металлическими уголками. Затем сбейте раму из бруса, лицевую сторону обшейте листовой фанерой, заднюю стену для надежности конструкции укрепите брусом набив его продольно и поперечно, скрепив между собой уголками. С помощью специальных уголков крепятся доски с прорезями для стекла.

Установите его на каркасе. На основание из фанеры прикрепите металлические листы, затем произведите покраску всей конструкции черной матовой краской. Сделайте разметку для труб, необходимо соблюсти расстояние 40 мм. Установите крепления и произведите сборку (трубы необходимо заранее разрезать), при помощи штуцеров и уголков собирается змеевик.

Просверлите два технологических отверстия для труб и на концах установите тройники, подсоедините полностью все схему водовода и проведите испытания. Если течи нигде не обнаружено, покройте трубы краской. В случае обнаружения течи, устраните её при помощи ленты герметика.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

• Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
• черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
• минеральная вата (теплоизоляция);
• лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
• угловые переходы 18 х 18 миллиметров;
• сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
• сотовый поликарбонат (лицевое покрытие коллектора);
• лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
• все необходимые для проведения паяльных работ инструменты.

Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Усложненный вариант устройства

Этот коллектор мощнее предыдущего, но и сложнее в изготовлении. С его помощью можно греть воду для стирки и купания. Мощность — чуть больше 2 кВт*ч. Летом при интенсивном солнечном излучении температура в баке воды на 500 л за час нагревается на 4 градуса.

Есть мнение, что и с отоплением такой солнечный коллектор для нагрева воды из шланга справится. Но практика показывает, что газогенератор эффективнее решает эту задачу.

Для производства достаточно:

• одного OSB-листа 1250х2500;
• двух метров фольгированного утеплителя;
• 25 метров шланга;
• куска поликарбоната;
• трех листов плотного пенопласта;
• сотни шурупов со шляпкой;
• двух метров перфорированной жести;
• двух кусков дранки;
• двух брусьев длиной 4,5 м;
• герметика;
• баллончика черной краски плюс литр эмали.

Из бруса и плиты делаем короб с желобами под поликарбонат. По углам вырезаем замки, скрепляем конструкцию герметиком.

На дно короба выкладываем пенопласт, приклеиваем утеплитель, саморезами крепим жесть. Проделываем отверстия, пропускаем проволоку, выкладываем по направляющим шланг.

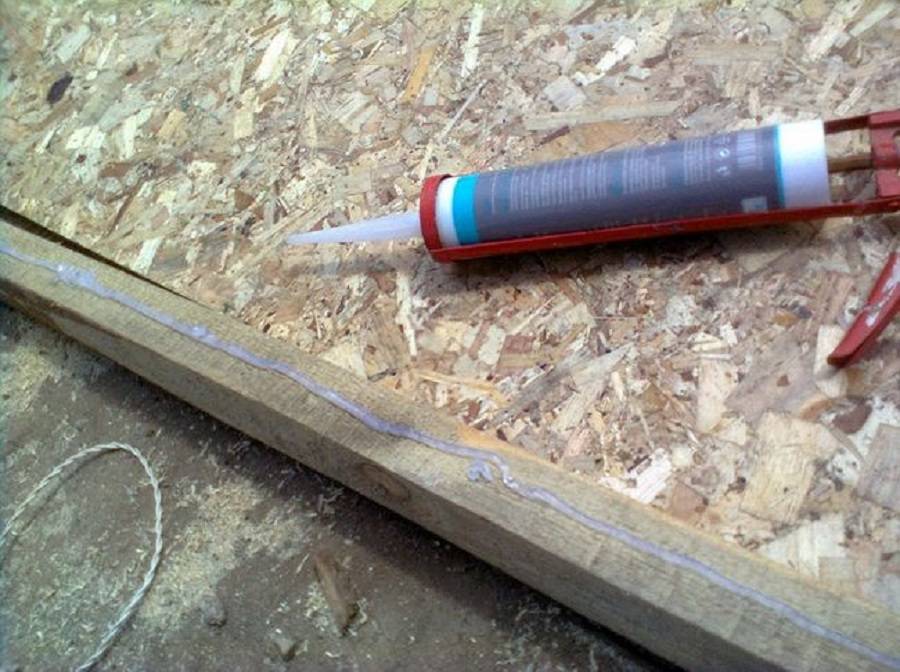

Прокрашиваем все из баллончика. Поликарбонат приклеиваем на силикон, фиксируем дранкой и шурупами. Устройство подключаем к баку через циркуляционный насос.

1 Конструкция и принцип работы

Отопление дома с помощью преобразования солнечной энергии в электрическую используется, как правило, в качестве дополнительного источника тепла, а не основного. С другой стороны, если установить конструкцию большой мощности, а все приборы в доме переоборудовать под электричество, тогда можно обойтись только солнечным коллектором.

Но стоит помнить, что отопление с помощью солнечных коллекторов без дополнительных источников тепла возможно только в южных регионах. При этом панелей должно быть достаточно много. Их необходимо располагать таким образом, чтобы на них не падала тень (например, от деревьев). Размещать панели следует лицевой стороной в направлении, максимально освещаемом солнцем на протяжении всего дня.

Хоть сегодня существует много разновидностей таких устройств, принцип работы у всех одинаковый. Любая схема забирает солнечную энергию и передаёт её потребителю, представляя собой контур с последовательным расположением приборов. Комплектующими, производящими электроэнергию, являются солнечные батареи или коллекторы.

Коллектор состоит из трубок, которые последовательно соединены со входным и выходным отверстием. Также они могут располагаться в виде змеевика. Внутри трубок находится техническая вода или смесь воды и антифриза. Иногда они наполняются просто воздушным потоком. Циркуляция осуществляется благодаря физическим явлениям, таким как испарение, изменение агрегатного состояния, давление и плотность.

Если система будет эксплуатироваться только осенью и весной, то в качестве теплоносителя можно использовать воду. Но в зимнее время её необходимо заменить на смесь антифриза и воды. В классических конструкциях роль теплоносителя играет воздух, который движется по каналам. Их можно сделать из обычного профлиста.

Если коллектор необходимо устанавливать для обогрева небольшого здания, которое не подключено к автономной системе отопления частного дома или централизованным сетям, то подойдёт простая система с одним контуром и нагревательным элементом в её начале. Схема простая, но целесообразность её установки оспаривается, так как работать она будет только солнечным летом. Однако для её функционирования не потребуются циркуляционные насосы и дополнительные нагреватели.

При двух контурах всё гораздо сложнее, но количество дней, когда станет активно вырабатываться электроэнергия, увеличивается в несколько раз. При этом коллектор будет обрабатывать только один контур. Большая часть нагрузки возлагается на одно устройство, которое работает на электроэнергии или другом виде топлива.

Ввод системы в эксплуатацию – действуем по инструкции

После того как процесс изготовления, сборки и утепления солнечного водонагревателя завершен, можно заполнять систему водой. Важный момент! Теплоноситель подаем в конструкцию снизу вверх через патрубок, который следует заранее обустроить в нижней части СК. Делается это для того, чтобы в системе не появились воздушные пробки. Подачу воды завершаем, когда она начинает выливаться из накопительного бака (из его дренажной трубы). Затем корректируем уровень теплоносителя в аванкамере при помощи поплавкового устройства.

Наш коллектор начинает нагревать воду. Причем происходит это не только, когда солнце ярко светит, но и в пасмурную погоду. Подогретая вода поднимается в накопительной емкости вверх. Происходит естественная циркуляция жидкости. Процесс длится до момента, когда температуры поступающего в коллектор и выходящего из него теплоносителя становятся одинаковыми. Поплавковый клапан станет автоматически поддерживать уровень воды в баке на требуемом уровне. Причем холодная жидкость всегда будет располагаться в нижней части накопительного резервуара. С подогретым теплоносителем она не перемешивается.

Затем нам необходимо смонтировать запорную арматуру. Она исключит вероятность того, что в гидросистеме произойдет обратное перетекание воды из коллектора в бак. Подобные случаи наблюдаются, когда температура теплоносителя становится выше температуры окружающего воздуха. К точкам забора подогретой воды в доме коллектор подсоединяется посредством обычных сантехнических смесителей

Обратите внимание! Одиночные краны применять нежелательно. В дни, когда солнце светит особенно ярко, вода станет нагреваться до 60–70°

Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно. Намного разумнее перемешивать ее в смесителе.

Вот и все. С минимальными финансовыми затратами мы соорудили эффективную тепловую систему. Полноценное отопление домов такими солнечными коллекторами не производят. Их можно использовать исключительно в качестве дополнительного источника обогрева, а также как полноценные конструкции для обеспечения жилища горячей водой. При желании можно увеличить производительность нашего самодельного устройства. Для этого следует установить в него дополнительные трубки (создать добавочные секции). Их количество ничем не ограничивается. Мы можем поставить и 2–3, и 20–30 допсекций.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Плюсы и минусы гелиосистемы

Говоря о солнечных коллекторах в целом, можно выделить следующие их достоинства:

1. Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.
2. Усваиваемая с их помощью энергия является абсолютно бесплатной.
3. Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло – является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

Теперь укажем слабые места гелиоустановок:

1. Коллекторы заводского изготовления стоят пока сравнительно дорого – от 500 до 1000 дол. Таким образом, стоимость системы из 2-х коллекторов с монтажом может достигать 2,5 тыс. дол.
2. Из-за переменчивости погодных условий производительность коллектора не является стабильной.

Делаем коллектор – первые шаги

Простой и при этом вполне эффективный гелионагреватель несложно сделать из доступных и недорогих материалов. Корпус коллектора мы можем изготовить из бруска древесины с ОСП-плитой, фанерным листом или обычной деревянной доской. Существует и более дорогой вариант сборки. Он предполагает применение алюминиевого либо стального профиля и металлических листов. Такой корпус получится долговечнее. Но и повозиться с ним придется подольше. С деревянными изделиями работать проще. Увеличить срок их эксплуатации можно посредством обработки древесины лакокрасочными составами, эмульсиями на водно-полимерной основе.

Собираем корпус из выбранных материалов. На его дно устанавливаем теплоизоляционный слой – минвату, плиты пенополистирола, пенопласта. Вместо них разрешается использовать и более современные утеплители, например, фольгированные. Но в этом случае расходы на изготовление конструкции увеличатся. На утеплитель укладываем абсорбер (теплоприемник, тепловой контур). Качественно крепим его к днищу корпуса. Абсорбер лучше всего делать из медных труб. Вместо них применяются и менее дорогие материалы. Народные умельцы изготавливают тепловой контур из полипропиленового шланга, панельных радиаторов из металла, полиэтиленовых труб, теплообменника старого холодильного агрегата и других конструкций.

Давайте сделаем элементарный абсорбер. Используем для этого 100 метров полипропиленового шланга сечением 2 см. Такой теплообменник позволяет нагревать около 15–20 л воды. При желании увеличить объем горячей жидкости придется брать более длинный шланг либо подключать к самодельной системе циркуляционный насос. Изгибаем полипропиленовое изделие спиралью. Укладываем получившийся змеевик в корпус, фиксируем его. Дополнительно рекомендуется закрепить между собой кольца спирали. Тогда наш абсорбер не будет деформироваться в процессе эксплуатации.

Аналогичные действия выполняем и при использовании медных труб. Их, кстати, необязательно монтировать в виде змеевика. Допускается укладывать трубы по отношению друг к другу параллельно. При этом стоит понимать, что спиральные конструкции имеют меньше соединений, а значит, в них теплоноситель перемещается максимально равномерно. Да и риск протечек в подобных случаях сводится практически к нулю.

После того, как все трубки смонтированы и закреплены, накрываем корпус нашей системы, используя стекло, монолитный поликарбонат, акриловый лист или иной светопрозрачный материал. Он может быть и рифленым, и абсолютно гладким. Остается покрасить короб в черный цвет. Темная поверхность станет более активно поглощать тепло от солнечных лучей.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Изготовление солнечного водонагревателя с медным абсорбером

Предлагаемый к изготовлению гелиоколлектор в зимний солнечный день разогревает воду до температуры выше 90 °C, а в пасмурную погоду — до 40 °С. Этого хватит, чтобы обеспечить дом горячей водой. Если же вы хотите отапливать солнечной энергией жилище, то потребуется несколько таких установок.

Необходимые материалы и инструмент

Для изготовления водонагревателя понадобятся:

• листовая медь толщиной не менее 0,2 мм размерами 0,98×2 м;
• медная трубка Ø10 мм длиной 20 м;
• медная трубка Ø22 мм длиной 2,5 м;
• резьба 3/4˝ — 2 шт;
• заглушка 3/4˝ — 2 шт;
• припой мягкий SANHA или ПОС-40 — 0,5 кг;
• флюс;
• химреактивы для чернения абсорбера;
• плита OSB толщиной 10 мм;
• уголки мебельные — 32 шт;
• базальтовая вата толщиной 50 мм;
• листовой теплоотражающий утеплитель толщиной 20 мм;
• рейка 20х30 — 10м;
• дверной или оконный уплотнитель — 6 м;
• оконное стекло толщиной 4 мм или стеклопакет 0,98х2,01 м;
• саморезы;
• краска.

Кроме этого, подготовьте такие инструменты:

• электрическая дрель;
• набор свёрл по металлу;
• «коронка» или фреза для работы по дереву Ø20 мм;
• труборез;
• газовая горелка;
• респиратор;
• малярная кисть;
• набор отвёрток или шуруповёрт;
• электрический лобзик.

Для опрессовки контура также понадобится компрессор и манометр, рассчитанный на давление до 10 атмосфер.

Для пайки мягким припоем подойдёт простая газовая горелка

Инструкция по ходу работ

1. При помощи трубореза медную трубку нарезают на куски. Получатся 2 части Ø22 мм длиной 1,25 м и 10 элементов Ø10 мм длиной 2 м.
2. В толстых трубах делают отступ от края 150 мм и выполняют по 10 сверлений Ø10 мм через каждые 100 мм.
3. В полученные отверстия вставляют тонкие трубки так, чтобы они выступали внутрь не более чем на 1–2 мм. В противном случае в радиаторе будут появляться излишние гидравлические сопротивления.

4. Используя газовую горелку, термофен и припой, все части радиатора соединяют между собой.

5. По диагоналям радиатора к трубам 3/4˝ попарно припаивают заглушки и резьбы.

6. Закрыв выходную резьбу заглушкой, на вход собранного коллектора навинчивают штуцер и присоединяют компрессор.

7. Помещают радиатор в ёмкость с водой и компрессором нагнетают давление 7–8 атм. По поднимающимся в местах стыков пузырькам судят о герметичности паяных соединений.

8. После проверки герметичности радиатор сушат и обезжиривают. Затем приступают к припаиванию медного листа. Паять полотно абсорбера к трубкам следует сплошным швом по всей длине каждого элемента медного контура.





















9. Поскольку абсорбер гелиоколлектора изготавливается из меди, то вместо покраски можно использовать химическое чернение. Это позволит получить на поверхности настоящее селективное покрытие, наподобие того, что получают в заводских условиях. Для этого в ёмкость для проверки герметичности наливают нагретый химический раствор и укладывают абсорбер лицевой стороной вниз. Во время реакции поддерживают температуру реактивов любым доступным способом (например, постоянной прокачкой раствора через ёмкость с кипятильником).

10. Из листа OSB вырезают детали для сборки корпуса гелиоколлектора — днище 1х2 м, боковые стороны 0,16х2 м, верхнюю 0,18х1 м и нижнюю 0,17х1 м панели, а также 2 опорные перегородки 0,13х0,98 м.
11. Рейку 20х30 мм нарезают на части: 1,94 м — 4 шт. и 0,98 м — 2 шт.

12. В боковых стенках делают отверстия Ø20 мм для входного и выходного патрубков, а в нижней части коллектора выполняют 3–4 сверления Ø8 мм для микровентиляции.

13. В перегородках делают вырезы под трубки абсорбера.
14. Из реек 20х30 мм собирают опорную раму.
15. Воспользовавшись мебельными уголками и саморезами, раму обшивают панелями OSB. При этом боковые стенки должны опираться на днище — это позволит предотвратить прогиб корпуса. Нижнюю панель опускают на 10 мм от остальных, чтобы перекрыть её стеклом. Это не даст осадкам попадать внутрь рамы.

16. Устанавливают внутренние перегородки.

17. Днище и бока корпуса утепляют минеральной ватой и укрывают рулонным теплоотражающим материалом.

18. Абсорбер укладывают на подготовленное пространство. Для этого демонтируют одну из боковых панелей, которую затем ставят на место.

19. На расстоянии 1 см от верхнего края короба внутренний периметр сооружения обшивают деревянной рейкой 20х30 мм так, чтобы стенок касалась её широкая сторона.

20. По периметру проклеивают уплотнительную резинку.

21. Укладывают стекло или стеклопакет, контур которого также обклеивают оконным уплотнителем.

22. Прижимают конструкцию алюминиевым уголком, в котором предварительно сверлят отверстия для саморезов. На этом этапе сборку коллектора считают завершённой.

Чтобы предотвратить попадание влаги и утечку тепла, на всех этапах стыки и места сопряжений деталей обрабатывают силиконовым герметиком. Для защиты конструкции от осадков древесину покрывают специальным составом и окрашивают эмалью.
