Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Виды

Существуют несколько разновидностей солнечных коллекторов:

Плоские. На сегодняшний день представители этой категории пользуются большой популярностью в сфере использования. Такая гелиоустановка состоит из листа платины, который окрашен в черный цвет. Этот лист заключен в металлический каркас, наружная сторона которого покрыта стеклом, для лучшего пропускания света. В устройствах этого типа сделано все, чтобы до минимума снизить показатель теплопотерь.

Стекло для таких конструкций изготавливается таким образом, чтобы содержание железа в нем было как можно меньше. Это способствует лучшему пропусканию солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, в котором движется теплоноситель. Далее, этот теплоноситель нагревается за счет платиновых пластин.

Коллекторы, которые аккумулируют солнечную энергию в гелиоустановках, по-другому еще называют абсорбирующими пластинами. Их производят не только из платины. Вместо нее могут быть использованы такие металлы, как медь и алюминий, которые отличаются высокими показателями теплопроводности.

Жидкостные. В установках такого типа в качестве теплоносителя используют жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и прикрепляются к нему снизу. Они могут иметь вид змеевика, или отдельных параллельно идущих друг к другу трубок. Змеевик, конечно, является удобным вариантом, так как риск возможной протечки сводится к минимуму. Жидкостные гелиоустановки можно разделить на два подвида:

  • Разомкнутые. В таких системах в качестве теплоносителя используют воду. Она нагревается в установке, и направляется в бак, откуда она идет на пользование. Такими системами пользоваться неудобно, так как в период низких температур, вода замерзает, и может разорвать трубы.
  • Замкнутые. В системах этого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке, она нагревается от солнечной энергии, и поступает в теплообменник, представляющий собой бак, внутри которого имеется герметично закрытый бак для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет на пользование.

Воздушные. Если вода имеет ряд недостатков, такие как замерзание и вскипание, то использование воздуха в качестве теплоносителя поможет полностью исключить эти недостатки. Действительно, воздух не замерзает при низких температурах, и также не вскипает при высоких температурах. Благодаря этим плюсам, воздух является отличным теплоносителем. К тому же в воздушных гелиоустановках используются недорогие материалы, да и эксплуатационные работы проводятся очень легко.

В конструкцию солнечных гелиоустановок входят несколько коллекторов, роль которых играют металлические пластины. Между ними движется теплоноситель путем естественной конвекции (есть вариант, где используют вентиляторы). Затем нагретый воздух поступает в помещение. Минусом является то, что воздух является плохим переносчиком тепла.

Особенности солнечного коллектора как прибора для отопления дома

Солнечный коллектор — это устройство, работающее за счёт поглощения солнечного излучения и передачи его энергии с помощью жидкости-теплоносителя.

Конструкция гелиосистемы состоит из следующих элементов:

  • Солнечный абсорбер(панель).
  • Резервуар-накопитель.
  • Узлы подачи и слива воды.
  • Регуляторы и датчики.

Принцип работы заключается в улавливании солнечных лучей панелью и преобразование их в теплоэнергию. Накопленная энергия воздействует на жидкость-теплоноситель (воду или антифриз). Теплоноситель поступает к резервуару с водой и отдаёт энергию. Запуск системы осуществляется специальным регулятором.

Проходя по контуру теплообмена — системе труб, нагретая жидкость отдаёт тепло в воздух. И за счёт этого отапливает помещение. В резервуаре-накопителе из-за подаваемого тепла происходит запас горячей воды впрок. За счёт системы теплоизоляции нагретая солнцем вода хранится до того момента, когда её необходимо будет использовать.

Для поддержания нужной температуры воды в резервуаре система снабжается специальными датчиками и насосами для принудительной циркуляции. В более простых вариантах циркуляция происходит за счёт естественного самотёка.

Современные гелиосистемы в настоящее время используются как основные и вспомогательные элементы отопительного оборудования. В качестве главного источника тепла гелиосистема может использоваться исключительно в южных регионах, где солнца достаточно круглый год.

Установка в доме солнечного коллектора позволяет извлечь следующую выгоду:

  • Приобретение энергонезависимости.
  • Снижение затрат на закупку газа и электричества для отопления и горячего водоснабжения.
  • Доступность.
  • Долговечность. Срок службы одного коллектора не менее 20-25 лет.
  • Отсутствие грязи и отходов.
  • Снижение нагрузки на электросеть дома.

У гелиосистем есть и некоторые недостатки:

  • Высокая стоимость оборудования. Срок окупаемости системы равен примерно 7-10 годам.
  • Зависимость от климатических условий. В некоторых регионах солнечная энергия поступает не регулярно, поэтому система не сможет работать в нужном режиме. В северных регионах КПД солнечного коллектора слишком низкий, и затраты на установку не окупаются.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.


Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Самостоятельное изготовление

Собрать систему можно самостоятельно.

Самой удачной конструкцией является разработка Станислава Станилова, инженера из Болгарии. Принцип действия основан на использовании парникового эффекта. Коллектор являет собой трубчатый радиатор, полученный путем сварки стальных труб и помещенный в деревянную коробку с теплоизоляцией. Чтобы подвести и отвести воду, используются обычные водопроводные трубы, диаметр которых 1 дюйм или 3/4 дюйма.

Дно и стены коробки теплоизолируются эковатой, пенопластом, минеральной ватой или пенополистиролом. Наиболее тщательно необходимо изолировать дно, на которое сверху изоляции кладут лист оцинкованного железа, а затем ставят радиатор. Крепление радиатора к коробке осуществляется стальными хомутами. Далее коробку, кроме стеклянной крышки, красят белой краской, а радиатор и металлический лист — черной. Покровное стекло, пропускающее солнечный свет к радиатору, тщательно герметизируется. В качестве накопителя может использоваться металлическая бочка, которая помещается в фанерную или дощатую коробку, а затем теплоизолируется опилками, песком или керамзитом.

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

  • В облачную погоду емкость с водой не нагревается.
  • Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
  • Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

  • Аккумулирующая тара.
  • Емкость для подпитки.
  • Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

  • Медные трубки.
  • Трубки из полимерных составов или пластика.
  • Плоские радиаторы из прочной стали.
  • Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

  • Пользоваться такой системой можно даже при максимальной загрузке.
  • Период окупаемости сконструированного нагревателя минимальный.
  • Снижение затрат горючего.
  • Такая система быстро подготавливается к эксплуатации.

Что это и зачем устанавливать

Солнечный коллектор – это приспособление, которое преобразует солнечную энергию в тепло. С помощью воздушной гелиоустановки можно бесплатно нагревать различные помещения: жилые дома, склады и гаражи. Другой вариант – смастерить солнечный водный коллектор из профнастила, который подойдет для подогрева воды в квартире. Если же на участке есть бассейн, мастера советуют собрать .

Основные преимущества:

  • низкая стоимость. Коллектор, работающий за счет солнечных лучей и движения воздуха, можно изготовить из подручных стройматериалов, найденных в гараже;
  • простая сборка. Существуют разные модели солнечных коллекторов, но общий принцип работы схожий. Конструкцию сможет собрать даже новичок, только начавший интересоваться строительством и ;
  • высокая эффективность. Технические характеристики для разных конструкций могут отличаться, но в среднем эффективность достигает 45-75%;
  • надежность. Детали солнечного коллектора находятся в статичном положении, поэтому риск поломок и изнашивания элементов минимален.

Чтобы гелиоустановка работала максимально эффективно, следует заранее подобрать оптимальное место для ее размещения. Обычно коллектор ставят на солнечной стороне у стены здания или на крыше.

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

  • Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
  • Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
  • Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Преимущества солнечных систем и особенности их проектирования и монтажа

Для того, чтобы система на возобновляемых источниках энергии стала действительно эффективной для вашего частного дома – необходимо провести тщательный расчет. Прежде всего определяется необходимый уровень энергопотребления в доме, рассчитывается суммарная мощность всех бытовых приборов и их максимальная нагрузка. Затем рассчитывается максимально возможная эффективность предполагаемых к использованию солнечных батарей и их площадь. Возможно, потребное количество батарей для добычи солнечной энергии просто не поместятся на крыше вашего дома и вам придется подыскивать дополнительные источники энергии или другие площади для размещения.

чертеж коллектора

В любом случае – система с энергоснабжением от солнечной энергии должна иметь резервный источник питания, что позволит вам не зависеть от капризов погоды.

Аналогичный подход необходимо применить и при проектировании солнечных систем отопления. Производители как правило указывают возможность солнечных отопительных коллекторов по работе в определенных температурных условиях. Не стоит пренебрегать этими сведениями. И опять же – на случай длинной зимней и пасмурной непогоды ваш дом должен быть оборудован альтернативным источником теплоснабжения – это может быть любой отопительный котел на ваш выбор, начиная от традиционной русской каменной печи на дровах, оканчивая новомодными электрическими бойлерами.

При разумном сочетании новшеств в области теплоснабжения и традиционного, проверенного временем подхода вы сможете в полной мере насладиться всеми преимуществами солнечной энергии, достающейся нам абсолютно даром.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный

Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках

Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

В дополнение к перечисленным компонентам приобретите необходимую для теплоизоляции минеральную вату, она создаст своеобразный воздушный капкан, максимально снижая теплообмен с окружающим пространством, передавая все тепло в змеевик, а далее посредством шланга, в систему отопления дома.

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Чаще всего вентилятор монтируют внутри помещения

  1. Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт

Важно только правильно его установить, чтобы он не перекрывал воздуховод

Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

  1. Изготовить короб
  2. Изготовить радиатор или теплообменник
  3. Изготовить аванкамеру и накопитель
  4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

  1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
  2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
  3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
  4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
  5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
  6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
  7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

  1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
  2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
  3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
  4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

  1. Установка заполняется водой посредством нижнего дренажного отверстия
  2. Подсоединяется аванкамера и регулируются уровни жидкости
  3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
  4. Все готово к повседневной эксплуатации

Схема работы нагревателя

Лучи, попадая на светопоглощающую или рефлекторную поверхность солнечного коллектора, передают энергию через термообменник жидкости, после чего она под влиянием конвективных сил начинает передвигаться по системе ГВС. В аккумулирующей емкости при проходе через змеевик происходит обратный процесс – энергоноситель отдает приобретенный нагрев жидкости в баке, благодаря качественному утеплению которого удается долго сохранять тепло до момента его использования.

Пошаговая технология монтажа своими руками

Перед сборкой устройства желательно произвести расчёт размера коллектора в зависимости от характера эксплуатации полученной горячей воды. При необходимости отапливать помещение или в случае большого расхода жидкости, вероятно, придется собрать не один, а несколько таких аппаратов.

После всех необходимых расчётов можно начинать изготовление солнечного коллектора шаг за шагом. Самой эффективной и удобной конструкцией считается модель, которую изобрел болгарский умелец Станислав Станилов.

1. Сперва из шалевки или других подручных материалов собирается корпус.

2. На его дно и стенки укрепляется термоизоляция, в качестве которой предпочтителен экструдированный пенополистирол или пенополиуретан, поскольку они обладают лучшими утепляющими свойствами при малой толщине.

3. Дно укрывается листом оцинкованного железа, окрашенным в черную краску с верхней стороны.

4. На его поверхности производится сборка радиатора теплообменника. Чем больше его площадь – тем эффективнее работа, однако между ребрами должно соблюдаться расстояние не менее 5 см.

5. Трубы окрашиваются в черный цвет.

6. Корпус накрывается стеклом, которое плотно садят на герметик, дабы исключить любую возможность утечки тепла.

7. Если солнечный водонагреватель (коллектор) своими силами собран из дерева, то все плоскости, подверженные воздействию солнца (кроме стекла) лучше покрыть светлой краской, чтобы исключить возгорание.

Следующий этап – сборка аккумулирующей емкости:

  • Вначале изготавливается короб для бочки по размерам. Надо помнить, что, заполняя ее водой, конструкция приобретет значительный вес, поэтому надо делать ее надежной.
  • Устанавливается емкость, после чего в пространство между ней и корпусом засыпается гранулированный утеплитель.
  • В середину аккумулятора монтируется поплавковый клапан.
  • Все элементы устанавливаются на свои места и соединяются.

Примерные расценки

Стоимость самодельного солнечного отопления для дома зависит от размера системы и материалов. Для примера возьмем бюджетную модель со стальными трубами теплообменника и габаритами 700 х 1400 мм.

Элемент коллектораЦена, рубли
Стекло, м2850 — 1 500
Рама для остекления550 — 1 000
ОСБ на дно короба300 — 500
Доска 120х25 мм, м35 000-  5 500
Деревянный брусок 50 х 30 мм, м. пог25
Оцинкованное железо, шт210 — 500
Труба для радиатора 23 мм1 800
Стальная полоса 20х2,5 мм длиной 3 м31 200
Накладка уголок, шт230 — 400
Муфта соединительная3 700
Приёмная труба радиатора 100 мм600
Крепежные хомуты20
Теплоизоляция, упаковка1 300
Бочка на 200-300 литров, шт12 000

Советы и рекомендации

Разобравшись с видами и методом сборки солнечного коллектора, можно резюмировать следующее:

1. Это универсальные аппараты, которые могут использоваться как в отопительных системах, так и для ГВС. Кстати, технология изготовления солнечного водонагревающего коллектора для бассейна тоже не будет иметь серьезных отличий.

2. Конструкция солнечного прибора понятна на интуитивном уровне, при наличии определенных навыков выйдет сэкономить до 50 % от стоимости устройства в магазине.

3. Инструкция по сборке солнечного воздушного коллектора предусматривает принудительную вентиляцию теплоприемника, поэтому такая система является энергозависимой в отличие от приведенной выше.

4. Применяя дорогой материал теплообменника (медь, латунь), можно переплатить, но выиграть на термопроизводительности.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

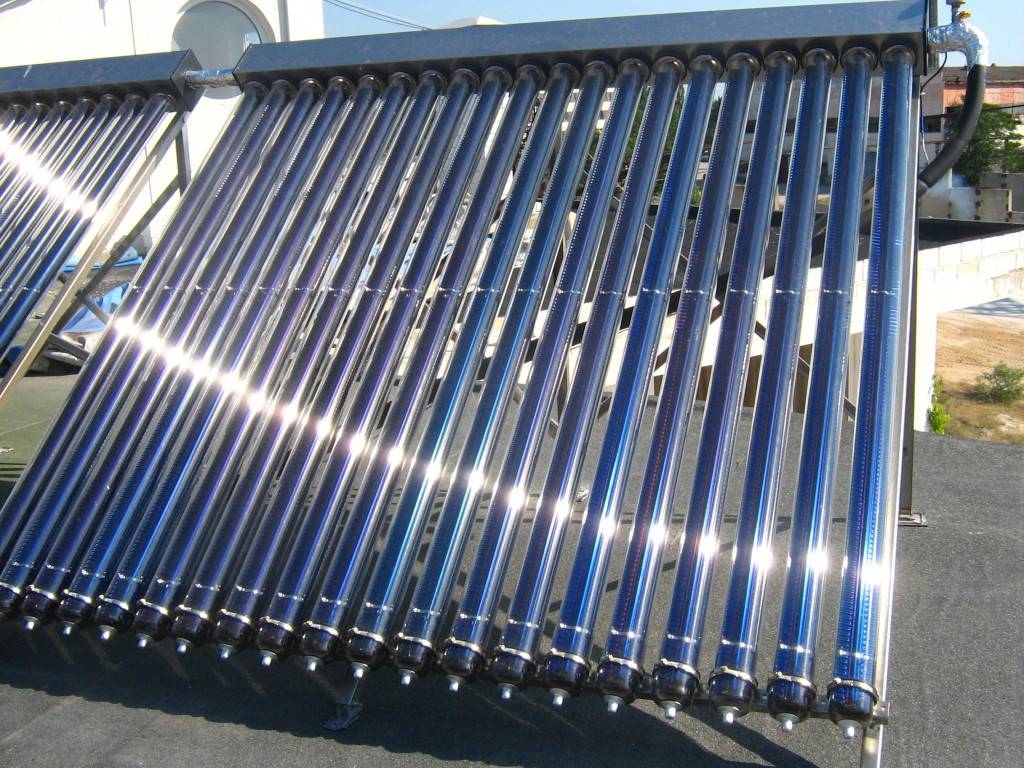

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

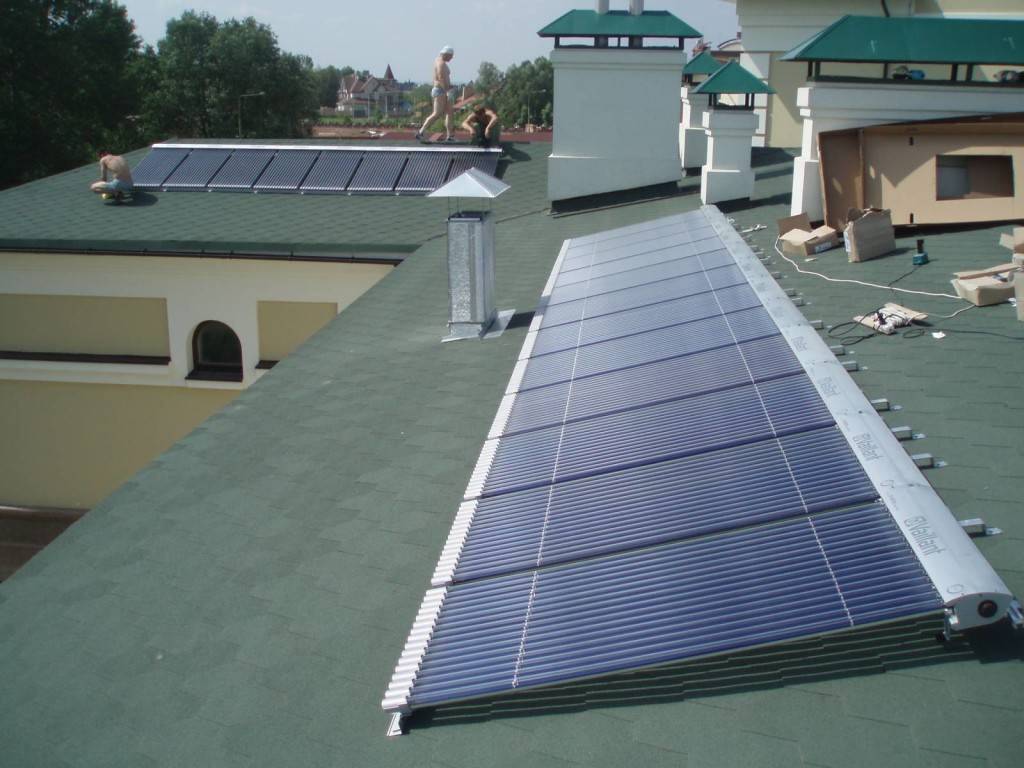

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
