Штабелеры – виды, использование, назначение

Управление штабелером

Управление кран-штабелером может производиться:

1. Из кабины;
2. с пола;
3. автоматически.

Управление с пола осуществляется с помощью пульта, который оборудован: рукоятками управления приводами моста и тележки, кнопками аварийного выключения оборудования и освещения крана.

Автоматическое управление осуществляется с помощью ЭВМ, что экономит время и человеческие ресурсы. Эффективность автоматизированных систем на 20% выше, чем у стандартных моделей, но в России широко не используются.

Применение кранов-штабелеров позволяет механизировать или автоматизировать склад,увеличить эффективность работы и уменьшить количество ошибок, вызванных «человеческим фактором».

Устройство

Конструкция крана-штабелера может отличаться в зависимости от сферы его применения, вида продукции, а также помещения, в котором он установлен. Независимо от вида конструкции краны-штабелеры имеют общее устройство:

• Механизм передвижения;
• грузовая тележка;
• поворотная платформа;
• колонна;
• захватный механизм.

Для обеспечения безопасности работников и предохранения оборудования от возможных перегрузок каждый штабелер оснащается:

• Аварийным тормозом;
• ограничителями скорости;
• аварийным выключателем;
• прибором контроля натяжения троса;

Дополнительно краны-штабелеры, имеющие кабины, оборудуются ремнями безопасности, ловителями кабин и прибором определения занятости оператора (для кабин полуоткрытого типа).

Как устроен штабелёр

Штабелёр — недорогое и простое в обслуживании складское оборудование. Устройство штабелёра достаточно простое, особенно если это ручная модель.

Основные элементы конструкции:

• консоли с опорными и концевыми роликами;
• рулевые колёса;
• рама мачты;
• ручка для управления движением и подъёмом вил;
• защитный экран;
• подъёмная каретка;
• вилы;
• ручки для передвижения;
• ножной тормозной механизм;
• педаль для поднятия вил;
• педаль для опускания;
• приводная цепь и гидроцилиндр с гидронасосом.

Основанием штабелёра служат консоль с роликами и опорная рама с рулевыми колёсами. Они выполнены из усиленного стального профиля. Для передвижения по опорной поверхности используются колёса и ролики с чугунным или стальным ободом и контактным слоем из полиуретана или литой резины. Рулевые колёса поворотные и оснащаются тормозом. Они могут вращаться вокруг своей оси на 360.

Рама мачты — один из важнейших элементов штабелёра. Её изготавливают из двутавров или стальных швеллеров. Защиту от коррозии обеспечивает покрытие полимерной порошковой краской или несколькими слоями эмали. Для безопасной работы оператора между стоками мачты устанавливается защитный экран из сетки.

На мачте крепятся направляющие, по которым осуществляется движение подъёмной каретки с вилами, которые поднимают/опускают или удерживают груз. К кронштейну каретки крепятся приводные цепи, приводящиеся в действие при помощи гидроцилиндра.

Для нагнетания жидкости в гидроцилиндр оператор либо качает ручку, либо нажимает специальную педаль (если она есть). Опускание вил производится второй педалью или специальным рычагом, расположенным на ручке управления.

Технические характеристики

В различных цехах и складах для перемещения, погрузки и разгрузки применяют кран-штабелер, отличительной чертой конструкции которого является вертикальная колонна. Его характеристики регламентируются ГОСТ 16553-88 и находятся в следующем диапазоне значений:

• Грузоподъемность 0,2-12,5 т.
• Высота подъема груза 2,5-32 м.
• Скорость перемещения крана 0,4-3,2 м/с.
• Ширина 1,2-2,8 м.
• Скорость подъема груза 0,125-0,32 м/с.
• Тип колонны – цельная или телескопическая.
• Скорость поворота колонны 9 об/мин.
• Ручное, полуавтоматическое и автоматическое управление.

ГОСТ 16553-88 Штабелеры

1 файл   329.29 KB

Параметры могут различаться в зависимости от типа крана и вида грузов, для которых он используется. Наиболее популярными являются вилочные штабелеры грузоподъемностью до 1 т.

Виды и характеристики штабелеров

Изначально все штабелеры были ручными, их конструктивное устройство было описано выше. Но механизмы совершенствуются и появляются другие возможности. Сейчас оператор должен прилагать минимальное усилие, чтоб управлять штабелером. При этом производительность штабелера может быть существенно выше, чем у ручного.

Самоходные модели штабелеров появились позже. Отличительная особенность самоходных штабелеров в том, что в них установлен двигатель. Самоходные штабелеры не только способны передвигать, подавать груз, но и перевозить его.

Существуют модели штабелеров для перевозки бочек — бочкокантователи – в них установлены определённой формы вилы, например Бочкокантователь YTC 3 , в выставочном зале ООО «Склад и Техника» вы можете ознакомиться не только с этой моделью, но и с моделями других производителей, таких как GROST (пр-во Китай).

Выбор модели штабелера производится в зависимости от того, какие размеры и все будут у перемещаемых грузов, с какими объёмами придется работать самоходным штабелерам. Допустим, для предприятия, оборот на котором составляет примерно 30 паллет в сутки, вполне достаточно будет и ручной модели штабелера

Для средней загруженности (до 70 паллет) рекомендуется обратить внимание на электрические варианты штабелеров. Если же планируют перевозить более 70 палет, то стоит присмотреться к самоходному штабелеру

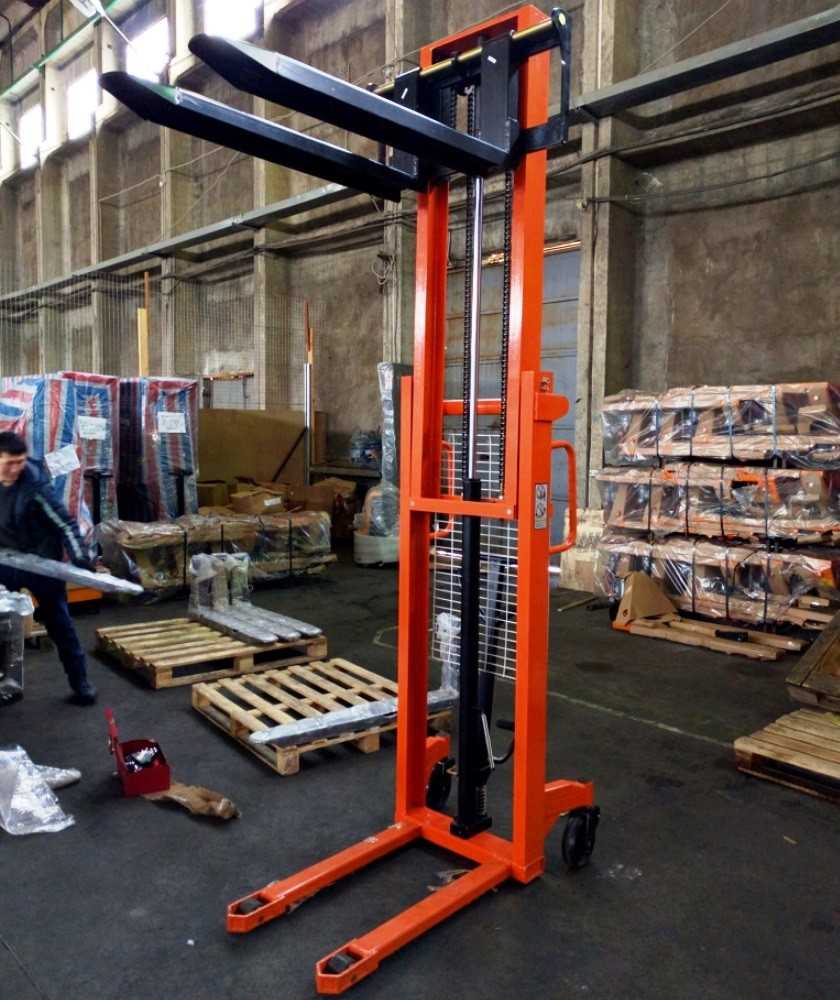

Ручные гидравлические штабелеры

Гидравлические штабелеры с полностью ручным управлением стали наиболее популярными на небольших складах. При помощи таких штабелеров укладывают грузы на несколько ярусов. При этом оператор обязательно прилагает силу для того, чтобы привести в действие гидравлические приводы. Преимуществами таких устройств можно назвать:

• Минимальная стоимость;
• Эффективность работы;
• Оптимальность для малого пространства.

Гидравлический штабелер довольно компактный. Он подойдёт в том случае, если расстояние между стеллажами на складе минимальное.

ООО «Склад и Техника» поставляет штабелеры этой категории марок TOR и CTY (пр-во Китай), которые всегда имеются в наличии на складе.

Штабелеры с электроприводом

Штабелеры с электроприводом потребуют минимальных энергозатрат со стороны оператора. Вся работа производится при помощи педалей, которое есть на панели штабелера. Штабелеры с электроприводом выгодно отличают такие преимущества:

• Высокая степень манёвренности;
• Высокая скорость выполнения задач;
• Отличная мобильность;
• Надёжность;
• Относительно небольшая стоимость;
• Неприхотливость в обслуживании.

Штабелеры с электроприводом рекомендуется покупать на средние по загруженности предприятия, например Штабелер гидравлический с электроподъемом HED 10/16-35 марки GROST (пр-во Китай).

Кроме этой марки штабелеров ООО «Склад и Техника» поставляет модели марок WARUN (пр-во Китай) и PRAMAC (пр-во Италия).

Штабелеры самоходные

Штабелеры самоходные рекомендуется приобретать довольно крупным производствам с одним или несколькими складами с большой площадью. Самоходные штабелеры довольно мощные, что позволяет быстро проводить многие работы.

Особенность в том, что самоходные штабелеры, например cамоходные штабелеры WARUN осуществляют подъем и опускание грузов при помощи электрических двигателей. От оператора потребуется минимум действий по перемещению, так как он самоходный.

Штабелеры самоходные подходят для помещений складов, полы в которых ровные. В противном случае передвигаться будет затруднительно. Показатели грузоподъёмности штабелеров самоходных довольно большие – порой достигают и 2 тонн. Скорость движения при максимальной загрузке – до 5 километров час.

Самоходные штабелеры можно назвать универсальной техникой, так как они сочетают в себе все преимущества описанных ранее моделей. Среди основных плюсов можно отметить:

• Высокие эксплуатационные характеристики;
• Устойчивость при работе с грузом даже максимального веса;
• Безопасность для человека, который управляет устройством;
• Отличное качество используемых в производстве материалов;
• Минимальная плата за обслуживание;
• Продуманная эргономика, что позволит управлять техникой даже новичку.

Самоходные штабелеры нельзя назвать мобильными и компактными. Однако, если приходится работать с крупногабаритными грузами, то самоходные штабелеры станут наилучшим вариантом.

Кроме штабелеров марки WARUN (пр-во Китай) ООО «Склад и Техника» поставляет модели марок GROST (пр-во Китай) и PRAMAC (пр-во Италия).

Нужны ли права для управления штабелером

Несмотря на то, что электроштабелеры используются на закрытых площадках, правила безопасности труда требуют от оператора наличия прав на вождение спецтехники. Конечно, речь идет о самоходных вариантах.

Обучение и получение прав на управление электроштабелером – это обязательное условие, без выполнения которого вас не допустят к работе с подобной спецтехникой. Оператору потребуется удостоверение тракториста-машиниста категории В, выдаваемое Гостехнадзором. В некоторых случаях может потребоваться категория С (вождение грузовых транспортных средств с разрешенной массой свыше 3,5 тонны) с водительским стажем не менее 2 лет.

На сегодняшний день существуют различные организации и школы, которые предоставляют услуги по обучению и имеют право выдавать водительские удостоверения.

Виды электрических штабелеров

Электрические штабелеры разделяются на две группы:

• самоходные;
• ведомые.

Помимо этого, данная техника подразделяется по следующим характеристикам:

• Узкопроходный штабелер – специфическое оборудование, которое будет удобным в складах с ограниченным пространством, узких межстеллажных переходах и так далее.
• Ричтрак для склада – штабелер, оснащенный выдвигающейся мачтой. Благодаря такой конструктивной особенности данная модель чаще используется для обслуживания высотных стеллажей, высота которых может достигать 13 метров.
• Комплектовщики – особенность такого вида штабелера заключается в том, что поднимаются не вилы, а вся платформа с оператором. Данный вид погрузочной техники используется для ручной укладки и выемки товаров на стеллажи.

Вообще данный вид погрузочной техники изобилует разнообразием, и перечислять типы штабелеров можно долго

Важно знать, что существуют универсальные и узконаправленные модели, а также самоходные и ведомые. Помимо этого, существуют модели с поворотными вилами, что может быть удобным в определенных случаях

Электрические самоходные тележки

Самоходные модели в свою очередь также подразделяются на несколько подвидов:

• Самоходные ведомые – оператору не приходится толкать тележку самостоятельно, но скорость такой модели ограничена скоростью пешего хода человека.
• Самоходные с откидной подножкой.
• Самоходные с местом для оператора. Причем существуют модели с положением сидя или стоя. Такая тележка способна достигать скорости до 10 км/ч.
• Самоходная тележка – имеет более высокую грузоподъемность и скорость перемещения по сравнению со стандартными вариантами.
• Самоходные с электрогидравлическим подъемом вил.

Как уже говорилось выше, разнообразие штабелеров весьма широко, но если говорить о самоходных моделях, то это более универсальная техника. Это обусловлено рядом неоспоримых преимуществ:

• простота и удобство в использовании;
• повышенная грузоподъемность;
• лёгкость в управлении;
• скорость выполнения поставленных задач.

Однако есть и обратная сторона медали:

• Наличие аккумулятора увеличивает вес и габариты устройства.
• Время от времени придется заряжать севший АКБ.

Исходя из всего вышесказанного, можно сделать вывод, что самоходный электрический штабелер – это прекрасный выбор для больших складских помещений и для работы с большими грузами и высокими стеллажами.

Ручной электроштабелер

Ручной электрический штабелер – это то же погрузочное транспортное средство. Но, в отличие от «самоходок», оно не оснащено приводом для колес. Оператору приходится толкать тележку к нужному месту. А электропривод в таких моделях служит для подъема вил или рабочей платформы. В связи с этим грузоподъемность таких моделей несколько ниже, чем у самоходных.

Ручной вилочный штабелер также имеет ряд преимуществ:

• компактные размеры;
• низкая стоимость;
• простота в эксплуатации;
• долговечность.

Поводковый электроштабелер чаще используется в небольших складских помещениях или торговых центрах, гипермаркетах и так далее.

Виды штабелеров

Ручной гидравлический

Используется на небольших складах, магазинах, где груз нужно погрузить или снять со 2-3 яруса, а также для работы в проходах с шириной до 2,5 м. Движение вил происходит благодаря гидравлическому механизму. Для управления необходимо качать рычаг управления или нажимать на педаль. Перемещается штабелер с помощью ручек, установленных на мачте. Грузоподъемность до 1500 кг, а высота подъема до 3 м.

Электрогидравлический

Благодаря наличию двигателя и аккумулятора имеет достаточно большой вес, но при этом грузоподъемность механизма увеличена до 3 т. Высота подъема – 3 м. Работа с грузом осуществляется с помощью электрического привода и не требует особых усилий машиниста. Габариты оборудования не отличаются от ручного гидравлического штабелера и работу можно осуществлять в ограниченном пространстве. Такой вид требует периодической подзарядки и тщательного обслуживания.

Самоходный

В самоходном штабелере есть двигатель на подъем и на движение. Считается устройством с самой высокой производительностью. Может быть следующих видов:

• Поводковый, управление с помощью длинной рукояти;
• С откидной платформой, используется при работе на большие расстояния;
• С кабиной, управление осуществляется машинистом из кабины.

Грузоподъемность самоходной модели до 1,6 т, высота подъема до 5,5 м.

Узкопроходный

Отличие такого штабелера от других видов – возможность осуществлять перемещения по одной траектории, только вперед или только назад. Если стеллажи размещены близко друг к другу, то приобретение узкопроходного штабелера будет лучшим решением. Кабина устройства имеет полуавтоматическое управление и систему видеозаписи, мачта может поворачиваться на 180°, что позволяет захватывать груз в обеих сторон полок.

Ричтрак

Считается усовершенствованной версией самоходного устройства. Позволяет перемещать груз на большую высоту, хорошо подходит для работы в помещениях с многоярусной стеллажной системой. Грузоподъемность данной техники до 2000 кг.

Существует три вида ричтраков:

1. Высотный, позволяет доставлять груз на высоту до 12 м;
2. Узкопроходный – для работы в узких проемах;
3. С выдвижной кареткой, предназначен для работы с глубокими полами.

ВАЖНО! Если работа осуществляется с помощью ричтрака, то полы в помещении должны быть ровными

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

1.1. Основные параметры и характеристики кранов-штабелеров серийного производства должны удовлетворять требованиям ГОСТ 16553, а для изделий единичного производства – табл.1, 2 и черт.1-3 настоящего стандарта.

Черт.1

Черт.2

Черт.3

Таблица 1

Наименование показателя	Исполнение кранов-штабелеров
ОП	OK	ОКД
1. Грузоподъемность, т*	0,125-2,0	1,0-16,0	2,0-8,0
2. Способ управления	Ручной с пола	Ручной из кабины
3. Пролет моста, м ()	2,0-22,5	7,5-34,0	7,5-34,0
4. Высота подъема грузозахватного органа, м ()	2,0-6,0	3,0-16,0	3,0-16,0
5. Верхний габарит, м, не более ()	2,2	3,4	3,8
6. Расстояние от уровня пола до нижнего рабочего положения грузозахватного органа, м, не более, ()	–	–	1,40
7. Габаритные размеры перерабатываемого груза в плане, м, не более:
– длина ()	8,0	12,0	12,0
– ширина ()	2,0	2,0	2,0
8. Скорость механизмов, м/с ±15%:
– подъема груза	0,125; 0,2;0,25; 0,32	0,125; 0,2; 0,25;0,32; 0,4	0,125; 0,2;0,25; 0,32; 0,4
– передвижения крана-штабелера	0,4; 0,50; 0,63;0,8	0,8; 1,0; 1,25;1,6; 2,0	0,8; 1,0;1,25; 1,6; 2,0
– передвижения грузовой тележки	0,20; 0,25; 0,32; 0,4; 0,5	0,25; 0,32; 0,4;0,5; 0,63	0,25; 0,320,4; 0,5; 0,63
– выдвижения грузозахватного органа	–	–	0,125; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63
9. Группа режима работы механизмов по ГОСТ 25835:
– подъема груза	5М; 4М	5М; 4М	5М; 4М
– передвижения крана-штабелера	5М; 4М	5М; 4М	5М; 4М
10. Тип колонны	Цельная, телескопическая	Цельная
11. Тип грузозахватного органа	Вилочный, штыревой длядлинномерных грузов,специальный	Телескопический

_________________* Промежуточные значения грузоподъемностей должны соответствовать ГОСТ 1575.

Установочные скорости механизмов, ускорения (замедления) для кранов-штабелеров всех типов не должны превышать значений, указанных в табл.2.

Таблица 2

Наименование параметра	Исполнение кранов-штабелеров	Тип механизмов
подъема груза	передвижения крана-штабелера	передвижения грузовой тележки	выдвижения грузозахватного органа
1. Установочные скорости,м/с ±15%	ОП	0,16	0,4	0,4	–
ОК; ОКД	0,125	0,4	0,4	0,125
2. Ускорения (замедления), м/с	ОП	1,0	0,7	0,7	–
ОК; ОКД	1,0	0,6	0,6	1,0

1.2. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого с пола, грузоподъемностью 1,0 т, с пролетом моста 8,1 м, высотой подъема грузозахватного органа 5,2 м, для переработки тарно-штучных грузов с размерами в плане 1,2 (длина) x 0,8 (ширина) м, климатического исполнения У категории 3:

Кран-штабелер ОП-1,0-8,1-5,2-1,2×0,8-УЗ ГОСТ 28434-90

1.3. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого из кабины, грузоподъемностью 1,0 т, с пролетом моста 22,5 м, высотой подъема грузозахватного органа 5,3 м, для переработки грузов с размерами в плане 4,0 (длина) x 0,6 (ширина) м, климатического исполнения У категории 2:

Кран-штабелер OK-1,0-22,5-5,3-4,0×0,6-У2 ГОСТ 28434-90

1.4. Пример условного обозначения электрического мостового опорного крана-штабелера, управляемого из кабины, для длинномерных грузов, грузоподъемностью 5,0 т, с пролетом моста 22,5 м, высотой подъема грузозахватного органа 6,6 м, для переработки грузов с размерами в плане 9,0 (длина) x 0,8 (ширина) м, климатического исполнения У категории 3:

Кран-штабелер ОКД-5,0-22,5-6,6-9,0х0,8-УЗ ГОСТ 28434-90

Ремонт и обслуживание

Выполнение ремонта и техобслуживания грузоподъёмных агрегатов жёстко регламентировано ПБ 10-382-00 в соответствии с проектной документацией и техническими условиями, которые предоставляются заводом-изготовителем

Особое внимание уделяется используемым материалам. Их качество должно быть подтверждено сертификатом, выводом отдела входного контроля после проведения испытаний

Сварка металлоконструкций выполняется согласно госстандарту. К работе допускаются специалисты, которые подтвердили соответствующую квалификацию. При выборе сварочных материалов необходимо учитывать, что они должны соответствовать по их механическим свойствам (прочности, вязкости, угол загиба, относительное удлинение) основным элементам. Если требуется соединение двух разных материалов, за основу берут параметры с большим пределом прочности.

При сварке деталей грузоподъемных машин исключают воздействие сторонних неблагоприятных факторов. Если требуется выполнение работ на открытых площадках, потребуется выдерживание требований специальной технологии. Контроль качества полученных соединений заключается в проведении измерений, механических испытаний. Не допускаются свищи, смещения кромок, непроваренные участки, трещины, другие дефекты. Задействуют метод неразрушающего контроля.

Периодическое освидетельствование выполняется частично с периодичностью до 1 года, в полном объёме – до 3 лет. Если агрегат используется редко, указанный срок может быть увеличен до 5 лет. Внеочередное освидетельствование может потребоваться после реконструкции, капремонта, замены несущих конструкций, замены стрелы. При этом проводится осмотр всех механизмов и узлов, их статические и динамические испытания.

Особенности устройства

Конструкция кранов-штабелёров определяется сферой применения, функциональным назначением, типом груза и характеристиками помещения, где он будет работать. Имеет значение также температурный режим эксплуатации оборудования. Несмотря на возможные отличия, большинство мостовых кранов-штабелёров конструктивно похожи. Их общие черты следующие:

1. Мост. Движение осуществляется по крановым путям опорного или подвесного типа.
2. Тележка. Её основное назначение – перемещение поворотной платформы, на которой установлена колонна. Тележки бывают подвесными и опорными. Перемещаются по мосту.
3. Поворотная платформа.
4. Колонна. Предназначение – перемещение грузоподъёмного устройства.
5. Захватный механизм. Его вид зависит от особенности выполнения задач на предприятии или складе. В качестве захватного механизма может выступать крюк, магнит и так далее.

Несущим органом конструкции является стальной канат, а ключевым механизмом – тележка и поворотное устройство. Именно с их помощью проводится работа с грузом. Функционирует кран-штабелёр за счёт редукторов, тормозной системы и асинхронных электродвигателей.

О техническом обслуживании

Нужно помнить о том, что срок службы любого оборудования напрямую зависит от того, насколько часто или регулярно будут проводиться профилактические работы. Профилактическое обслуживание ручного штабелера может выполнять сотрудник специализированного сервисного центра. Однако конструкция описываемого оборудования настолько проста, что его владелец вполне может обойтись собственными силами. Нужно всего лишь время от времени оценивать, в каком состоянии находится цепь и все трущиеся части. Если есть необходимость. То указанные элементы тщательно смазывают.

Особое внимание нужно уделять колесным опорам. Необходимо контролировать степень их износа и целостность. Если штабелер оснащен тормозной системой, то следует регулярно проверять ее исправность

Два раза в год в гидравлическом узле устройства нужно менять масло.

Если штабелер оснащен тормозной системой, то следует регулярно проверять ее исправность. Два раза в год в гидравлическом узле устройства нужно менять масло.

Описание

В больших складских помещениях обычно используют электрокары. С помощью них удобно перемещаться по складу, транспортировать вещи. Однако область их применения ограничивается просторными складами, в узких помещениях и проходах они будут бесполезны, так как просто не пройдут по габаритам.

Учитывая то, что маленьких складов гораздо больше, встала необходимость разработки техники, которая бы имела возможность функционировать в узких помещениях и проходах, и при этом поднимать груз на высоту до 6 метров. В итоге, свет увидел штабелер для склада. Компактная техника, не превышающая в ширину человека, способна пройти везде, где проходят обычные рабочие.

Средняя стоимость штабелеров

Цена спецтехники зависит от ее эксплуатационных особенностей. Чем больше количество составляющих (для мостовых типов) и больше грузоподъемность модели, тем выше ценовая категория. Средняя стоимость составляет около 0,5 млн. рублей. Значительно отличается для стеллажных (более дешевые) и мостовых типов. Например, на мостовой кран штабелер г/п 5 тн цена будет зависеть от размерных особенностей, оснащенности и типа управления.

Обязательным условием для любого типа кранов является своевременное обслуживание. Для изучения состояния техники и ее ремонта приглашается специалист, работающий с данным типом установок

Важно, чтобы кран штабелер автоматизированный имел полностью рабочее состояние: при поломке элементов системы понадобится дорогостоящий ремонт

Особое внимание необходимо уделять целостности механизмов и верхнего покрытия. Они обеспечивают полную безопасность использования и долговечность модели

Технические особенности и назначение штабелеров

По своей конструкции штабелеры просты, но, в то же время, уникальны. Их основные части – шасси, рама, системы подъема и передвижения – вместе представляют достаточно маневренную, мобильную и надежную систему, способную:

• посредством специальных вил с легкостью поднимать и спускать грузы весом от 500 кг до 2-х т
• свободно перемещаться как в пределах большого складского помещения, так и в стесненных условиях небольших закрытых складов
• свободно поднимать грузы на высоту от 0,5 до 5,5 м
• работать от сети, аккумуляторной батареи или приводится в движение вручную

Назначение штабелеров

• внутрискладские работы по транспортировке и перемещению паллет, поддонов с грузом и товаром
• укладка грузов в штабели или стеллажи в несколько ярусов ( штабелирование).

Основная область применения – закрытые торгово-складские помещения с ровными, бетонными или деревянными полами.

Основные виды штабелеров

В настоящее время штабелеры выпускаются различных размеров, параметров и модификаций. Но в целом их можно разделить на 3 основные вида:

1. Ручные гидравлические штабелеры представляют собой подъёмные механизмы толкательного типа, с одним гидроцилиндром, который приводится в действие вручную.
   Они предназначены и применяются для работы в небольших по площади складских помещениях с невысокими дверными проемами, потолками, стеллажами и малым грузооборотом. Ручные штабелеры пригодны для разовых подъемно-спускных работ с грузами весом не более 1000 кг. Максимальная высота подъема таких штабелеров не превышает 3 м.
2. Штабелеры с электроподъемом (электроштабелеры), в отличие от ручных, поднимают паллеты и поддоны с помощью электроэнергии и электронасоса, который нагнетает масло в гидроцилиндр. Они могут работать от сети или аккумуляторной батареи, но передвигаются к рабочей площадке вручную, толканием. Конструкция электроштабелеров более тяжелая и устойчивая. Это дает возможность им быстрее, всего примерно за 15 сек., поднимать более тяжелые грузы (до 2-х т.) на большую высоту ( свыше 3-х м). Штабелеры с электроподъемом применяют на складах небольших по площади, но с довольно интенсивным грузопотоком. Они пригодны как для разовой подъемной работы, так и для проведения комплекса подъемно-спускных работ.
3. Самоходные штабелеры приводятся в движение электроприводом и поднимают паллеты с грузом посредством 2-х гидроцилиндров и электронасоса. В отличие от ручных и электроштабелеров, для их эксплуатации нужен минимум человеческих усилий. На сегодняшний день самоходные штабелеры – это самый производительный и самый эффективный вид техники для штабелирования и перемещения паллет. Они могут свободно поднимать грузы весом до 3,5 т на высоту до 6,0 м и передвигаться по складу со скоростью до 8 км/ч.

Предназначены самоходные штабелеры для работы в больших складских помещениях в условиях интенсивного грузопотока.

Все перечисленные виды штабелеров находят свое применение в условиях современного складского хозяйства и имеют свои преимущества. Правильный выбор штабелеров для того или иного склада поможет надлежащим образом организовать процесс штабелирования грузовых паллет и использовать складское помещение максимально эффективно.

Штабелер и погрузчик. В чем отличие Кто может управлять электроштабелером Выбор амортизационной группы для электропогрузчиков и штабелеров Назначение и основные виды штабелеров Штабелер, ричтрак и погрузчик – в чем разница Виды и отличия тали Техническое оснащение склада – путь к успеху Техника безопасности при работе с вилочным погрузчиком Организация складского хранения товаров Отличие телескопической вышки от подъемника Назначение и устройство электротягачей Правила безопасности при работе со штабелерами Электрическая схема мачтового подъёмника Безопасный склад: правила работы для сотрудников Изготовление металлических стеллажей Транспортный налог на складскую техникуНовые направления – новые возможностиНовый уровень строительных работ!Получаем максимальную выгоду от складской площади и объема!

Подъёмно-транспортная техника для склада: виды штабелеров

Первые модели были ручными. Со временем производители их усовершенствовали, оснастив подъёмным двигателем. Это значительно повысило производительность и снизило физическую нагрузку оператора. Самоходные модели появились значительно позже. В них дополнительно установлен двигатель на движение. По функциям они во многом схожи с вилочным погрузчиком, и способны не только поднимать груз, но и перевозить его. Для манипуляций с бочками специально разработаны штабелёры-бочкоопрокидыватели (бочкокантователи).

Виды штабелеров.

С появлением новых систем складирования появилась необходимость не только в разгрузке-погрузке, но и в укладывании паллет в глубокие стеллажные ячейки. Для этих целей на базе самоходного штабелёра создан ричтрак.

Обратите внимание! Выбор определённого вида зависит от грузооборота и размера склада. Если грузооборот в смену оборот составляет до 30 палет, достаточно ручного штабелёра

При грузообороте от 50 до 70 палет рекомендуют электрический, а при обороте свыше 70 палет — самоходный штабелёр.

В последние годы на российском рынке появилось много разного оборудования для обработки грузов на паллетах. Как правило, это довольно дорогие и узкоспециализированные высокопроизводительные машины для выполнения определенных операций, причем использование их в иных условиях и для других видов работ далеко не так эффективно. Большинство видов этой техники никогда ранее не производили в России, и уже первое знакомство с ней может вызвать ряд вопросов, связанных с определением области применения.

Загородный участок в декабре

Правильно подобрать ее для конкретных условий работы в ряде случаев без консультации опытных профессионалов невозможно, тем не менее каждому, кто имеет дело с хранением и обработкой грузов, будет полезно знать об основных возможностях этого оборудования.

Устройство

Конструкция крана-штабелера может отличаться в зависимости от сферы его применения, вида продукции, а также помещения, в котором он установлен. Независимо от вида конструкции краны-штабелеры имеют общее устройство:

• Механизм передвижения;
• грузовая тележка;
• поворотная платформа;
• колонна;
• захватный механизм.

Для обеспечения безопасности работников и предохранения оборудования от возможных перегрузок каждый штабелер оснащается:

• Аварийным тормозом;
• ограничителями скорости;
• аварийным выключателем;
• прибором контроля натяжения троса;

Дополнительно краны-штабелеры, имеющие кабины, оборудуются ремнями безопасности, ловителями кабин и прибором определения занятости оператора (для кабин полуоткрытого типа).

Критерии выбора

Чтобы выбрать подходящий штабелер, нужно учитывать:

Начальную и конечную грузоподъемность. Вес, который штабелер способен выдержать в начале подъема и на высоте, отличается. К примеру, оборудование может поднять 1 т, но на максимальной высоте удержит только груз весом 500 кг.
Производительность. Сложная величина, которая измеряется в поддонах в час. В расчет берется скорость передвижения, продолжительность непрерывной работы, скорость поднятия вил.
Ширину вил. Этот параметр должен соответствовать размеру поддонов.
Высоту подъема. Этот критерий определяет высоту мачты и устойчивость штабелера.
Сложность механизма и управления. Эти параметры могут оказываться как в прямой, так и в обратной зависимости. Иногда простота управления достигается за счет усложнения технической начинки, а это существенно увеличивает стоимость ремонта в случае поломки.
Требовательность к покрытию

Необходимо обратить внимание на систему передвижения, качество колес и их надежность. Штабелер должен передвигаться плавно, не крениться и не откатываться.

Штабелер значительно ускоряет и облегчает работу по разгрузке и погрузке грузов. В крупных логистических центрах такое оборудование станет незаменимым помощником.

Погрузчик и его специфика

У погрузчика свои особенности. На складе, предприятии может потребоваться перемещение грузов на большие расстояния. Чтобы транспортировать груз на расстояние до 25 км, используют именно погрузчик. С его помощью можно перевезти товар по территории складского хозяйства или большого предприятия.

В сфере транспортировки грузов погрузчик очень эффективен. Эта техника оснащается вилами и другими дополнительными рабочими устройствами. В отличие от погрузчиков, штабелеры относятся к категории несамоходных машин. С их помощью невозможно переместить груз на относительно большое расстояние.

Погрузчик может быть оснащен не только вилами, но и ковшом, стрелой. Технику иногда комплектуют червячными и транспортерными механизмами. Значит ли это, что погрузчик может заменить транспортер? На крупной производственной или складской площадке не стоит заменять одну спецмашину другой. Желательно использовать для перемещения грузов погрузчик, а для складирования — транспортер. Однако на небольшом участке есть возможность превращения погрузчика в универсальное устройство.
