Строительство каркасного дома своими руками: технология строительства и пошаговая инструкция

Отопление

По отзывам владельцев, дома, построенные по каркасной технологии, имеют замечательные энергосберегающие качества. Именно поэтому в них может быть устроена любая система отопления вплоть до установки традиционной русской печи. На современном рынке теплового оборудования есть множество технических решений, позволяющих осуществить отопление каркасного дома при самостоятельном устройстве такой системы. Так, создать уют в помещениях помогут гелиоколлекторы и тепловые насосы, инфракрасные обогреватели и т. д.

– Источником энергии является электричество, солнечная энергия и твердое топливо (как правило, дрова).- В котельной устанавливается электрический котел, который работает по ночам, когда тариф наиболее выгоден для жильцов. Вечером хозяева каркасного дома вполне могут согреться от растапливаемого дровами камина, оснащенного водяной рубашкой. Что касается бесплатной солнечной энергии, то ее в безоблачную погоду будут аккумулировать солнечные батареи, установленные на крыше.- Полы в доме обогреваются от внутренней водонагревательной системы.

Такое отопление каркасного дома применяется, как правило, в тех случаях, когда нет возможности использования сжиженного либо природного газа. Комбинированную систему несложно сделать своими руками и при необходимости устанавливать разные варианты котлов.

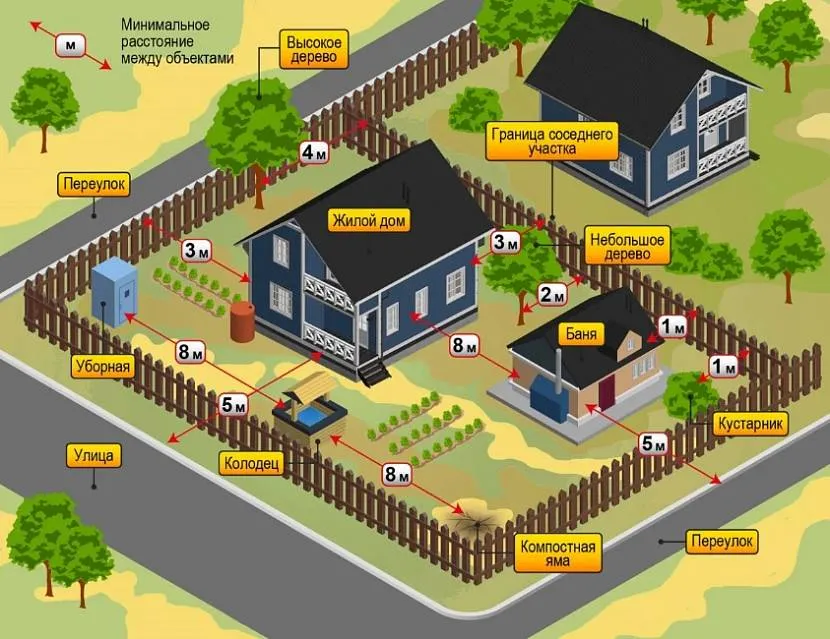

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.


Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

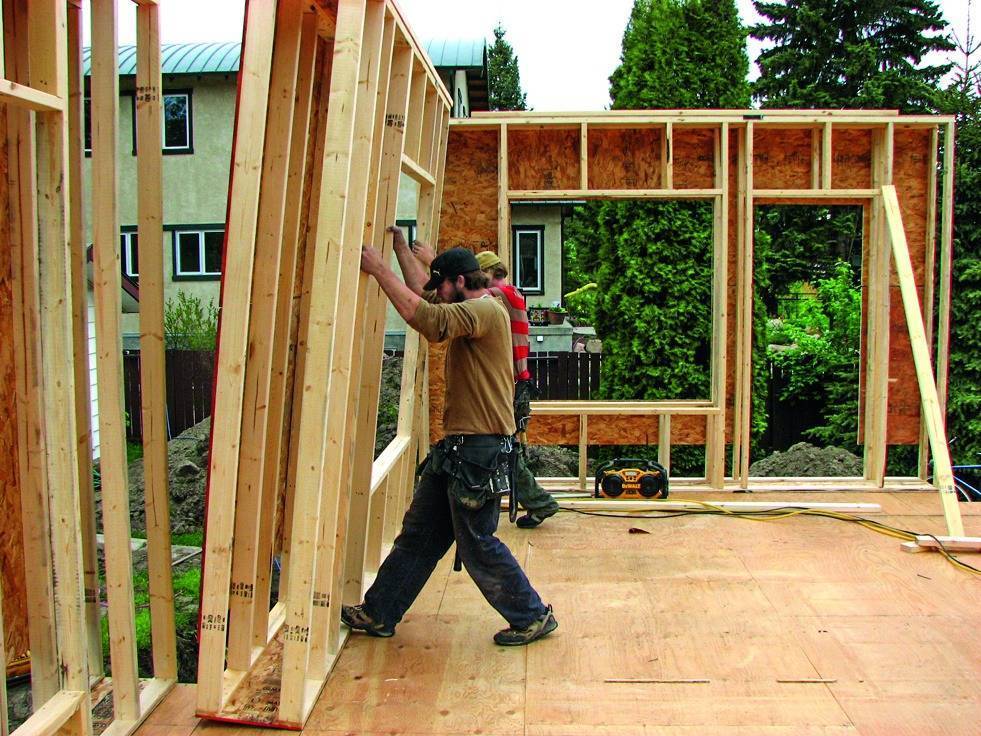

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

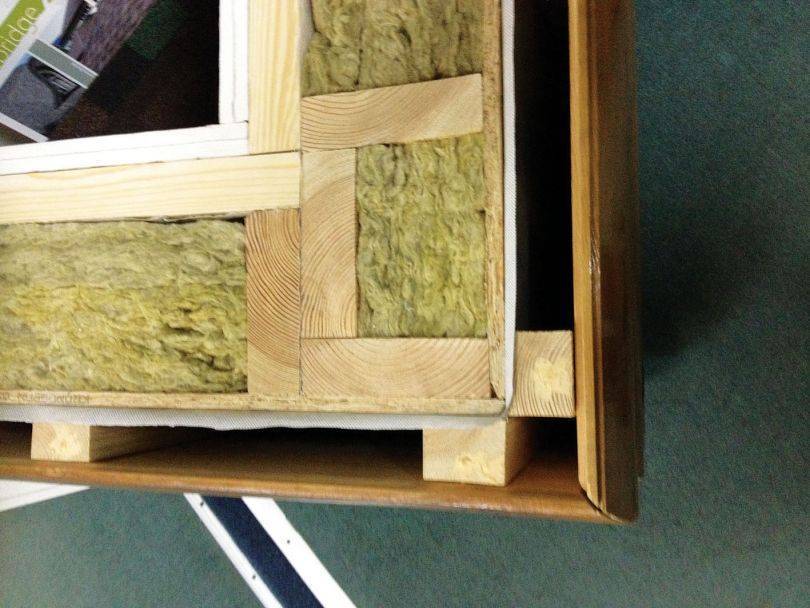

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Пошаговая инструкция утепления каркасного дома своими руками

Возводя жилье, хозяева предполагают жить в нем круглый год, следовательно, выбирают качественное утепление для зимнего каркасного дома. Все работы проводят после сооружения основной конструкции, обшивки и монтажа дверей, окон.

Утепление пола

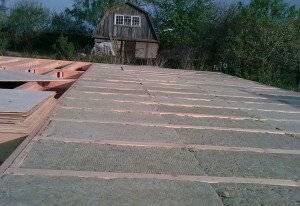

Утеплитель выкладывают на предварительно расстеленную пленку или мембрану гидроизоляции. Обустраивают утепление на этапе сооружения пола нижнего этажа. Полосы материала размещают с заходом краев друг на друга, фиксируют скобами степлера.

Применяют минераловатные утеплители или плиты экструдированого пенополистирола. Жесткие плиты выкладывают встык, швы материалов проклеивают скотчем. Размещают утеплитель до верхушки балок, на изоляционные материалы настилают пароизоляционную мембрану также с нахлестом полос на 150 мм. Фиксируют пароизоляцию на скобы степлера к балкам.

Поверх пирога утепления настилают черновой пол. Если организуют двойной слой утеплителя, то листы минваты монтируют между лаг, уложенных на черновой настил. Затем также укрывают материалы пароизоляционной мембраной. По лагам первого чернового пола настилают доски второго чернового пола каркасного дома.

Технология утепления стен

Основное внимание уделяют выкладке изоляционных материалов снаружи. Выбирают изделия с высокими показателями теплоэффективности

Внутреннее утепление выполняют более тонкими листами, покрывая их фольгированным защитным слоем. Фольгу поворачивают внутрь комнаты, чтобы она отражала тепло.

Работы выполняют с учетом некоторых нюансов:

  1. Изнутри полосы теплоизоляции выкладывают в проемах стоек каркаса. Поверх настилают пароизоляционную мембрану, фиксируют степлером.
  2. Снаружи дома сооружают каркас из бруска, размещая элементы с шагом равным ширине плит. Затем выкладывают утеплитель, сверху накрывают пароизоляцией.

После утепления выполняют отделочные работы изнутри и снаружи дома.

Монтаж утеплителя на кровлю

Плиты минваты выкладывают между стропилами. Внутреннюю поверхность ската крыши подшивают пароизоляционной мембраной. Полосы фиксируют с нахлестом шириной в 100 мм, стыки проклеивают скотчем, закрепляют мембрану степлером. Затем изнутри крышу обшивают вагонкой или листовыми, плитными материалами.

Цокольное перекрытие

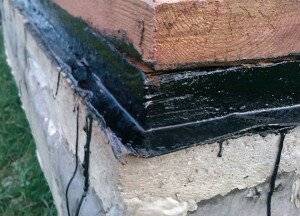

Для начала поверхность ростверка была покрыта битумной мастикой, поверх которой уложили гидроизол. Через день началась укладка основной обвязки. Для работ была закуплена лиственница, четырехметровой длины, размерами 200х50 и 150х50, с 15% сушкой в камере. Крепилась обвязка при помощи шпилек. Для начала, их расположение с точностью переносилось на поверхность обвязочных досок, после чего просверливались отверстия.

Древесину необходимо обработать антисептиками и огнезащитой. Впоследствии были установлены напольные лаги, которые укреплялись при помощи распорок. Для выравнивания платформы под черновой пол, были набиты балки 40х50. Поверх балок, уложили черновой пол из фанеры фсф 6. На фанере поместили полосы Tyvek Soft, которые были прикреплены степлером, а на них уже лег роквул. После всех основных подготовительных процедур, начался монтаж плит OSB. Их крепление производили сразу тремя способами, для лучшего эффекта: сначала плиты усаживались на клей, после чего их прикручивали шурупами и в завершение прибивали гвоздями. По жесткости пол вышел очень надежным. Компенсаторные швы были заделаны силиконом.

Пример расчета стоимости

Стоимость сооружения щитового домика зависит от сложности используемого типового проекта. Ее средняя величина для большинства регионов составляет примерно 7 тыс. рублей за единицу площади (при общем метраже дома до 100 м2).

Для строений большей площади цена каждого квадратного метра возрастает примерно на 500–1000 рублей.

При оценке общей стоимости строения следует учитывать:

  • фундамент (его заливка и материал);
  • обвязку из брусьев;
  • обшивку щитовыми плитами ОСБ;
  • утепление с использованием минеральной ваты.

За дополнительную оплату возможно выполнение отделочных работ как внутри дома, так и со стороны фасадов, а также изготовление пристройки типа веранды и монтаж межкомнатных перегородок.

В среднем щитовой дом под ключ обойдется владельцу примерно в полмиллиона рублей. Но эта цифра представляет собой нижнюю границу ценового диапазона; реальная же стоимость проекта может достигать одного миллиона рублей.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Утепление дома

Первое, что следует выполнить после сооружения каркаса – это обработать антисептическими материалами. Тщательно проработав каждую необходимую деталь, каркас следует просушить, затем обшить плитами OSB, установить окна и двери, соорудить крыльцо, и приступить к утеплению.

Для утепления дома своими руками рекомендуется выбрать качественный теплоизоляционный материал. На мансардном или чердачном этаже помимо теплоизоляционного прокладывается и гидроизоляционный материал.

Чем обычно утепляют стены:

  1. Матами из каменной ваты фирм «Rokwool» или «Технониколь». Положительные характеристики: отсутствие необходимости в наличии дополнительного оборудования, основные инструменты – нож или пила; материал лёгкий, недостающее количество можно спокойно перевезти на своём автомобиле. При установке следует учитывать, что данный материал должен плотно входить между стойками, полностью заполняя пространство, но сжимать их категорически запрещено. После их укладывания производят гидроизоляцию.
  2. Вата из целлюлозы выполнена исключительно из натуральных материалов. Её можно закладывать двумя способами: сухим вручную или с помощью задувки специальной машиной, или влажным – распылением на каркасные стены. В первом случае вата засыпается и дает усадку, во втором – приклеивается к каркасу и между собой, благодаря чему усадка исключена. Но второй способ выполняется до обшивки стен, что не всегда возможно.
  3. Непрессованный пенопласт. Менее долговечен, но есть случаи, когда данный материал служит несколько лет. Явное достоинство – материал не впитывает влагу, а потому монтаж пароизоляционных и гидроизоляционных мембран не нужен. К тому же, стоимость такого материала намного дешевле вамты.
  4. Напыляемые утеплители, в частности, пенополиуретан. Два жидких компонента смешиваются, вспениваются, и ими заполняется нужное пространство. Весь процесс чем-то схож с работой с монтажной пеной. Приблизительная стоимость нанесения на 1 м2 составляет около 40 долларов. На выходе получается монолитная обшивка без щелей и мостиков холода. Материал влагу не впитывает, потому необходимость в пароизоляционных и гидроизоляционных материалах отсутствует.
  5. Натуральные утеплители в виде опилкобетона или соломы с глиной. Специалисты утверждают, что данные утеплители подвергаются быстрому гниению за несколько сезонов. Однако множество немецких домов строилось с использованием данного типа утепления. Особенно целесообразно его применение для строительства каркасных дачных домиков. Явным недостатком является трудоёмкость в ходе изготовления и работ, для приготовления смеси не годится использование бетономешалки, потому солому рубить придётся самостоятельно.

После выбора материала приступают к утеплению. Для этого сначала можно выполнить теплоизоляционные работы, фиксируемые монтажной пеной. На этом же этапе проводятся электрические коммуникации и укладываются провода в гофрошланг.

Внешняя обшивка домика

После завершения строительства крыши можно приступать к обшивке каркаса. В нашем случае каркас каркасного домика снаружи обшивался листами ОСП. При этом обшивались ОСП только две дальние стены, одна из них направлена к забору, а другая в сторону каркасного сарая из осб. Перед тем как на саморезы были прикручены листы ОСП, мы установили дополнительные стойки из дюймовки на 100 мм.

Обшивка наружных стен листами ОСП.

Для летнего каркасного домика мы решили сделать четыре больших квадратных окна по 1500 мм, потому что хотелось больше света. Каркас под окна мы сделали также из дюймовой доски, он получился легким, потому что всю нагрузку несет силовой каркас садового домика сделанный из доски 150 на 50 мм.

Каркас под четыре окна.

Две лицевые стороны каркасного дачного домика были обшиты блок хаусом для придания индивидуальности конструкции. Из-за того, что строили домик только по выходным, то сразу обрабатывали блок-хаус специальной пропиткой по дереву под красное дерево.

Обшивка фронтальной стены блок-хаусом.

В том месте, где монтируется дверь в домике, были установлены две стойки из доски 150 на 50, для более надежного крепления двери.

Обшивка и установка двери.

Если вы планируете жить в домике не только в жаркую погоду, то актуально после работы с блок хаусом провести утепление минеральной ватой и гидроизоляцию внутренних стен. Гидроизоляционная пленка крепится по всему периметру внутреннего помещения, она просто закрывает проем. После прикрепления пленка аккуратно подрезается и закрепляется внутри оконного и дверного проема с помощью строительного степлера.

Каркасный дом без вставленных окон.

После этого можно начинать отделывать каркасный домик своими руками.

Как построить каркасный дом: заливка фундамента

Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:

  • винтовыми сваями;
  • столбчатым;
  • ленточным.

При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.

Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.

Монолитное основание

Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:

  • арматурные стержни;
  • песок, щебень разных фракций;
  • стальная проволока;
  • цемент;
  • гидроизоляция;
  • инструменты: пила, лопата, строительный миксер.

После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.

Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.

На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.

Строительство опалубки и заливка раствора

На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.

Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.

Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.

Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.

Сборка стен и их утепление

Наружная отделка стен каркасного дома осуществляется различными облицовочными материалами:

— сайдинг;

— доска;

— имитация бруса и т.п.

Внутреннее пространство стены заполняют утеплителем. В качестве утеплителя лучше всего использовать минеральную вату, либо базальтовые плиты. В подобном доме можно жить круглый год. Однако для комфортного проживания в зимние месяцы, толщина материала теплоизоляции не должна быть меньше 15 см.

Фото. Уткпление стен каркасного дома изнутри

Не стоит забывать о защите деревянной стены от влияния влаги. Для этого, поверх теплоизоляции следует уложить пароизоляционный материал. После, можно выполнять монтаж обрешетки из реек и обшивать дом сайдингом.

Видео урок. Этапы отделки  дома сайдингом

С внутренней стороны стены каркасного дома облицовываются гипсокартоном, плитами OSB, вагонкой. Не забудьте, перед внутренней отделкой стен необходимо проложить все необходимые коммуникации и электропроводку.

Окна и двери в каркасных домах можно устанавливать сразу же после постройки стен.
