Структурное остекление фасадов, как удачная альтернатива классике

Требования к отделке фасада

Чтобы понять, на чем лучше остановиться — желательно вначале сформулировать свои пожелания.Итак, какими свойствами должен обладать материал для отделки фасада?

  1. Внешний слой не должен бояться перепадов температуры. Следствие: он не должен быть гигроскопичным, не должен намокать. Дело в том, что вода при заморозке превращается в кристаллы льда и расширяется. Со временем многократные циклы заморозки/оттаивания воды приводят к расширению пор и разрушению внешнего слоя облицовки.
  2. Материал для отделки фасадов не должен выветриваться и вымываться. Ветра и дожди никто не отменял; если они будут разрушать облицовку за считанные годы — ясное дело, такому фасаду грош цена.
  3. Отделочные материалы для фасада должны быть устойчивы к высолам. Если внешний слой облицовки намокнет, минеральные соли не должны выноситься водой к поверхности штукатурки.
  4. Критична не только устойчивость к перепадам температуры, но и устойчивость к ее высоким значениям. Нагрев фасада на южной стороне до 50-60 градусов — обычное дело.
  5. Материалы для отделки фасадов домов в идеале должны быть устойчивыми по отношению к агрессивным средам.

Городская атмосфера с выхлопными газами, едкой пылью и, подчас, кислотными осадками сама по себе станет нелегким испытанием для любой поверхности. А ведь загрязнения с фасада предстоит еще и удалять. Чаще всего — с применением средств бытовой химии.
Атмосфера крупных городов имеет, вежливо говоря, свою специфику.

Отделочный материал для фасада дома не должен быть питательной средой для размножения различных видов грибка и плесени. В случае минеральных штукатурок проблема должна решаться бактерицидными добавками.
В случае, если стены сложены из паропроницаемого материала, облицовка фасада не должна мешать оттоку влаги. Паропроницаемость стен должна увеличиваться от внутренних к наружным слоям.
Наконец, материал должен быть красивым. Внешний вид мы упоминаем последним, однако это то, что влияет на выбор материала в первую очередь.

При выборе облицовки фасада в первую очередь внимание уделяется ее внешнему виду

Элементы конструкции структурного остекления

Конструкционно структурное остекление фасадов напоминает окно со стоечно-ригельной профильной системой. Преимущественное отличие рассматриваемого профиля – незаметность прижимных механизмов с наружной стороны.

Рассмотрим основные конструкционные особенности системы структурного остекления:

  • Каркас состоит из вертикально установленных стоек и горизонтальных перемычек (ригелей);
  • Профиль изготавливают в основном из алюминия, иногда применяют нержавеющую сталь, легкосплавные металлические элементы или титан.
  • Крепят каркас между этажными перекрытиями, при этом конструкция просматривается только изнутри помещения. С внешней стороны видны исключительно стеклопакеты, швы между которыми заполняют либо специальным герметиком подходящего цвета, либо тонким декоративным профилем.

Стойка

Уплотнитель

Термомост

Стеклопакет

Декоративная крышка

Структурное остекление

Структурное остекление – это способ крепления стеклянных элементов без металлических рамок. Их заменяет клей-герметик с уникальными схватывающими и прочностными характеристиками. Он подбирается под цвет стекла, что позволяет получить монолитную поверхность. Различают два способа крепления стеклопакетов:

  • Двухсторонний. Вариант светопрозрачного фасада со структурным остеклением, когда сверху или с боков стеклопакеты закрепляется на крепежную основу, расположенную вертикально или горизонтально, а между собой на герметик. Такой способ подходит для фасадов, где один стеклопакет закрывает высоту этажа. Тогда на уровне межэтажных перекрытий устанавливаются крепёжные элементы, в которые вставляются стеклопакеты. Между собой они склеиваются силиконовым герметиком по всему периметру этажа.
  • Четырёх сторонний – крепежные элементы не применяются. Соединение прозрачных элементов из стекла осуществляется только за счет клея-герметика. При таком варианте устройства получается монолитная поверхность, без видимых монтажных и стыковочных швов. В таком варианте хорошо смотрятся квадратные стеклянные элементы.

Безрамная система позволяет гармонично и незаметно встраивать раздвижные и откидные окна для проветривания помещений. Определить визуально их метаположение практически невозможно.

Достоинства

  1. Монолитность конструкции. Стыковочные швы, заполненные клеем-герметиком, обеспечивают работу всей поверхности, как единого целого.
  2. Прочность и долговечность. Структурное остекление, а точнее узлы соединения стёкол выдерживают изменение геометрических размеров фасада от сезонных колебаний температуры от -30 до +40 С. Система практически не разрушается под действием ультрафиолетовых лучей. Фасад устойчив к действию атмосферных осадков. Пакеты из разноразмерного стекла придают систему дополнительную прочность.
  3. Высокие показатели по тепловой и звуковой изоляции внутренних посещений. Достигаются применением закаленного стекла снаружи и триплекса изнутри. Такие системы полностью гасят ударные шумы интенсивностью до 83 Дб.
  4. Повышенная пропускная способность солнечного света. Ширина швов не превышает 2-3 мм, что увеличивает полезную площадь остекления, а следовательно количество поступающего солнечного света.
  5. Герметичность. Без искусственно вентиляции воздухообмен между улицей и внутренними помещениями равен нулю.
  6. Экологичность. У материалов, используемых для структурного остекления фасадов зданий, есть сертификаты соответствия европейским экологическим стандартам.
  7. Легкость в обслуживание. На гладкой поверхности фасад нет зазоров для аккумуляции грязи. Мыть их довольно легко.

Недостатки

В функциональном отношении недостатков нет. Структурное остекление нельзя расчитать «на коленке». Надо учитывать множество сопутствующих факторов: интенсивность ветра, кривизна здания, особенности отеплительной и вентиляционной систем. Всё это увеличивает стоимость и срок выполнения работ.

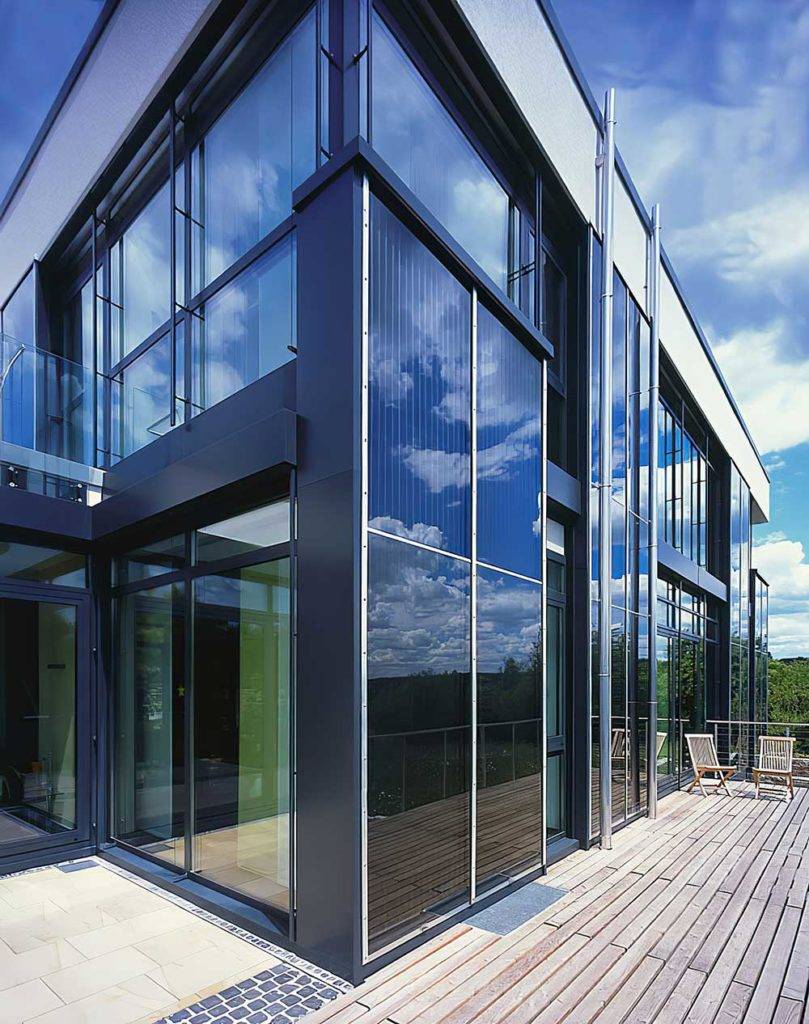

Алюминиевый фасад для частного дома

При работе с частными домами фасадное остекление в 90% случаев заказывается в комплекте с установкой окон, дверей, зенитных фонарей, оформлением балконов, веранд и оранжерей. ZimSad принимает в работу комплексные проекты остекления под ключ — заказчик при этом получает качественные конструкции в едином, проработанном до мелочей стиле.

Преимущества использования алюминиевого фасада в частном доме:

  • Конструкция сохраняет естественное освещение.
  • Наполнитель не уступает по характеристикам современным энергосберегающим стеклопакетам.
  • Стойки и ригели не требуют сооружения дополнительного фундамента, усиления постройки.
  • Материал обходится без обслуживания — устойчивый к коррозии сплав, стекло, уплотнитель и герметик переносят повышенную влажность, перепады температур, попадание прямых солнечных лучей.
  • Цена алюминиевого остекления фасада ниже заказа деревянной конструкции.

Сотрудники компании ZimSad работают с частными заказами: выполняем комплексное остекление коттеджей, реставрацию фасада, разрабатываем оформление бассейнов, оранжерей, участвуем в создании новых проектов и замене фасадного остекления.

Устройство изделий

Для каркасных методов остекления применяются алюминиевые профили, которые отличаются легкостью, прочностью и надежностью. Но существуют и технологии, при которых каркасные элементы не используются (их заменяет герметичный клей).

Если архитектурное решение подразумевает полностью застекленный фасад, распространяющийся на цоколь здания, то присутствие открывающихся элементов обязательно. Обычно распашные части конструкции относятся к фрамужному типу и монтируются так, что поверхность получается однородной, с практически незаметными стыками.

Подавляющая часть фасадной поверхности – это «стены». «Окнам» отведено меньше площади. Оконные конструкции бывают:

  • открывающиеся;
  • глухие.

При отделке фасада силикатными блоками, окна делаются поворотно-откидного или фрамужного типа. Они находятся в ригельных конструкциях, поскольку в безрамных вариантах практически невозможен монтаж окон, особенно на высоких этажах.

Для монтажа дверей применяются особые петли, которые создают минимальный контакт силикатной поверхности и металлической фурнитурой. Конструкции применяются в офисном или административном строительстве.

Этапы монтажа

Структурное фасадное остекление устанавливается двумя способами.

Первый – двусторонний метод, выполняющийся за несколько этапов:

  1. Установка строек и ригелей.
  2. Закрепление вертикальных элементов на перекрытиях.
  3. Укрепление ригельных деталей (иногда это не требуется, если поперечный крепеж присутствует только около мест стыковки перекрытий, стекол).
  4. Вставка прижимных фиксаторов в специальный U-образный паз.
  5. Монтаж пакетов на опорные подкладки. Утяжка монтажных мест саморезами, прижимами к торцевой наружной части каркаса. Все примыкающие детали предварительно промазываются силиконом.
  6. Заполнение швов термоизоляционными составами.
  7. Декоративная отделка конструкции.

Четырехсторонний способ не требует применения механических креплений. Сборка системы осуществляется только лишь при помощи герметизирующих материалов.

Крупноформатный фасад из стекла GS-Tech® – тренд минималистической архитектуры

Минимализм в архитектуре привлекает многих людей. Вне зависимости от пола, веры или национальности архитекторы разных стран проектируют сейчас жилые или общественные здания, поражающие своей простой красотой и детальной аскетичностью. Такие дома строги, свежи, выглядят молодо и стильно, концептуальны и имеют свою неповторимую изюминку, и они всегда нравятся своим хозяевам.

Очень часто в них применяется монолитное остекление, выполняющее функцию окон или прозрачных стен, а также панорамные окна и двери в пол. Такие решения дает возможность владельцу здания жить и работать, как бы находясь вне пространства дома, в постоянном визуальном контакте с окружающей средой. И именно такое остекление можно по праву назвать современным трендом в строительстве и архитектуре.

Сплошное форматное остекление и его преимущества перед традиционными окнами

Традиционные окна обладают ограниченными размерами, устанавливаются в специально созданный оконный проем в стене, их створочный и рамный профиль занимает много места по периметру в проеме, и они пропускают ограниченное количество дневного света. Создание панорамных окон по традиционным оконным технологиям ограничивается размерами и диапазонами применения, и вообще превращается в настоящую проблему производства и монтажа. И такие окна приобретают стойки оконных рам, которые портят весь открывающийся вид.

Проблемы, связанные с использованием традиционных технологий, успешно решают системные крупноформатные светопрозрачные конструкции австрийского производства GS-Tech. Эти конструктивные элементы создаются и монтируются целиком из закаленного мультифункционального стекла, которое фиксируется в запатентованной и скрытой в стене раме из теплого алюминиевого профиля. Они не имеют видимых изнутри и снаружи рам, а значит, имеют целостный прозрачный вид из полученного окна (витража), которое, по сути, является фасадом или стеной строения. Такие безрамные конструкции успешно берут на себя функцию стен, окон, фасада, панорамного остекления, создания закрытого участка открытого пространства. Кроме этого, что особенно ценно, они теплы, удобны, обладают высокой степенью комфорта и за ними легко ухаживать.

Высокая энергоэффективность системных «окон-фасадов» от GS-Tech

Крупноформатные стеклянные конструкции на основе технологии GS-Tech, с помощью которых выполняется сплошное остекление зданий, обладают высокой энергетической эффективностью. Они не только прочны и надежны, но и теплы. Связано это с тем, что конструкции данной системы не имеют видимых рам, которые имеют бескамерный принцип с помощью использования новых современных термоизоляционных профилей и имеют возможность  устанавливаться под скрытой отделкой фасада. Кроме этого, сама система, по которой созданы данные конструкции, является крайне продуманной и изначально рассчитанной на применение в сложных климатических условиях.

Ни одна другая система не является более устойчивой к атмосферным воздействиям, чем система GS-Tech. В испытательных центрах немецкого Института оконной техники IFTRosenheim безрамная конструкция GS-Tech показала не достижимую сегодня герметичность. Система выдерживает воздействие водой под давлением 900 Па. При таком давлении происходит значительный прогиб стекла в пакете, однако сама рама GS-Tech остается полностью герметичной.

Все конструктивные полости в профильной системе рам GS-Tech обеспечивают теплоизоляцию. Это полностью предотвращает образование конденсата, поэтому система позволяет вполне обойтись без конвективного отопления.

ЗАКОНЧЕННАЯ СИСТЕМАидеальна с точки зрения теплоизоляции:

Uw = 0,78 Вт / м²K с Ug = 0,7 Вт / м²K
Uw = 0,70 Вт / м²K с Ug = 0,6 Вт / м²K
Uw = 0,61 Вт / м²K с Ug = 0,5 Вт / м²K

В теплых термопрофильных рамах GS-Tech возможна установка одно- и двухкамерных стеклопакетов с Ug 1,1 до 0,5 Вт / м²K. Стандартными являются профильные конструкции для однокамерного стеклопакета (толщина стекла от 28 до 34 мм) и двухкамерного стеклопакета (толщина стекла от 48 до 54 мм). Для специальных форматов и больших панелей в зависимости от требуемой толщины стекла можно варьировать ширину профиля. GS-Tech является первым сертифицированным по идентификации CE теплоизоляционным профилем для безрамного остекления.

Панорамные окна и стеклянные крыши

Использование панорамных окон и стеклянных крыш позволяет в полной мере насытить помещение солнечным светом. Что приводит к визуальному эффекту стирания границ между внутренним и наружным пространством помещения.

Панорамным окном считается стена из стекла на всю высоту этажа. Применение их обширно они подходят и для обустройства внешних стен зданий, и отлично подойдут для балконов и лоджий. В итоговом варианте они имеют вид больших блоков из стекла вставленных в профиль из дерева или пластика, алюминия или металла. Панорамные окна могут быть как одиночные, так и представлять собой стеклопакет, несколько стекол, как правило, до 6 штук.

Панорамное остекление веранды

Что такое структурный фасад здания, его преимущества и особенности

В настоящее время структурное остекление фасада все чаще применяется для облицовки фасадов частных домов, а также при строительстве и реконструкции общественных зданий, торговых комплексов, магазинов, бизнес-центров.

Структурное остекление фасадов – это новейшая технология крепления стеклопакетов, которая позволяет создать единую поверхность из стекла без каких-либо видимых прижимных элементов.

Данная технология позволяет архитекторам воплощать в реальность своим самые изысканные проекты. С таким современным фасадом любое здание выглядит элегантно и стильно.

Благодаря структурному остеклению стирается грань ограждающей конструкции, что позволяет проникать внутрь большому количеству солнечного света. Из-за отсутствия видимых крепежных элементов фасад здания выглядит монолитным без щелей и зазоров, в следствие чего он меньше загрязняется и забивается пылью.

Структурные фасады ничем не уступают по своим звукоизоляционным свойствам, характеристикам теплопроводности, водонепроницаемости и долговечности обычным фасадам.

Виды витражного остекления по конструкции

Это классическая система, проверенная временем и основными производителями стеклопакетов. Она легко устанавливается, стоит дешево, напоминает по конструкции обычное пластиковое окно. Имеет алюминиевый каркас, состоящий из стоек и ригелей, внутри само стекло или стеклопластиковый блок. Уплотнители обеспечивают герметичность. Преимущества: теплоизоляция, цена, простота монтажа, легкость интеграции под существующий фасад, выбор стекол.

Это заводские готовые стеклопластиковые конструкции, которые изначально от завода поставляются к месту строительства. Каркасная система, готовое решение, быстрота монтажа, неплохое качество, делает модульные конструкции доминирующими при монтаже витражей в административно-офисных зданиях.

Модульные системы проектируются как единое целое, возможность комбинирования цвета стекла нет. Также тяжело предусмотреть технологические отверстия под кондиционеры, которые не проблема сделать в ригельной системе. Устанавливать модульные конструкции для небольших фасадов нет экономического смысла, ведь размеры стандартизированы, а разрезать каркас и стекло слишком дорого. Модульная система часто применяется при оформлении фасадов офисных и жилых высотных зданий.

Это специфический тип остекления, который имеет ряд особенностей:

  • Нет видимых крепежных элементов;
  • Крепежи типа стоечно-ригельного, но нет громоздкости;
  • Комбинированные размеры стекол и возможность визуального увеличения размера здания;
  • Универсальность.

Структурное остекление полностью устраняет человеческий фактор при проседании, подпоре воздуха, подаче воды извне. Отличается витраж хорошей теплоизоляцией, шумоизоляцией, долговечностью.

Такое остекление делать не просто сложно, а очень трудно. Поэтому, техническое решение дорогое. Для реализации проекта нужно затратить много сил, денег, энергии и человеческих ресурсов. Каждый элемент имеет свой оттенок, рама также подбирается под цвет фасада. Встречается мозаика разве на фасадах элитных жилых и офисных центрах.

Это локальное остекление конкретных фрагментов фасада здания. Технология монтажа сложная. Технически реализуема. Стекла фиксируются специальными креплениями – спайдерами, нет сопротивления стекол по отношению к несущей раме. Эта система стала популярной за счет низкой стоимости, монтажа стекол любого размера, стекла имеют высокую пропускную способность, каркас стойкий к коррозии.

Стеклянные фасады

Здравствуйте! Рады видеть Вас в данном разделе. Мы специально вынесли данный материал в отдельный раздел, чтоб Вы могли, более подробно ознакомится с тем, что такое стеклянные фасады. Итак, стеклянный фасад или фасад из стекла это синонимы фасадного остекления.

Стеклянные фасады часто применяются при остеклении зданий. Каркасы таких фасадов производятся из алюминиевой стоечно-ригельной системы Schuco или Алютех.

Из какой системы сделать стеклянный фасад зависит от пожеланий заказчика. Как правило, это вертикальная конструкция без сложных углов и перегибов, поэтому, скорее всего с задачей вполне справится система Alutech.

Также фасады из стекла могут встариваться как внутрь проема, так и являться навесной конструкцией, то есть крепится при помощи кронштейнов снаружи стены.

Преимущества остекления фасада структурным способом

Сравнительно с традиционными способами остекления структурные фасады имеют ряд сильных сторон:

Плюсы

Благодаря прозрачной конструкции структурного фасада в помещение проникает больше естественного света, здание приобретает легкость современный внешний вид
Структурное остекление имеет высокие показатели безопасности, оно устойчиво к ультрафиолетовым лучам, атмосферным осадкам и механическим воздействия
Эксплуатация структурного фасада проста и удобна. Благодаря бесшовному соединению между стеклами не скапливается грязь и фасад всегда остается чистым
Высокая стойкость к промерзанию
Экологическая безопасность
Высокая степень пожаробезопасности
Высокое качество сборки гарантирует практически полное отсутствие бракованных элементов
Красивый внешний вид фасада благодаря отсутствию прижимных планок
Герметичность фасада. Достигается за счет использования многослойных стеклопакетов, установки уплотнителей из EPDM резины

Плюсы и минусы стеклянных фасадов

Преимущества стеклянных фасадов

Несмотря на все сложности реализации этого инженерно-технического решения (а то, что стеклянный фасад здания — конструкция очень сложная, вы, наверное, уже поняли), проекты домов с стеклянным фасадом с каждым годом реализуются все чаще.


Эффектное остекление фасадаИ причин такой популярности несколько:

  • Первая – и главная – причина заключается в эстетическом совершенстве такого фасада. На высотных зданиях остекленный фасад выглядит просто потрясающие, но и для частного дома он тоже подойдет. Современные дизайн-проекты частных домов для европейского рынка все чаще используют решения с остекленными фасадами – а значит, эта технология востребована!
  • Панорамное остекление здания визуально увеличивает площадь внутренних помещений.
  • Кроме того, фасад из стекла (в отличие от других способов отделки фасада) со временем не утрачивает свой презентабельный внешний вид. Из процедур по уходу за фасадом остается лишь мойка стекла несколько раз в год – а в остальном фасад и через десять лет будет выглядеть, как новый!

Следующие преимущества, которыми обладают проекты домов со стеклянным фасадом, лежат в практической плоскости:

  • Благодаря высокому проценту остекления увеличивается уровень освещения помещения, что дает вам возможность существенно сокращать расходы электроэнергии.
  • Прочность остекленных фасадов также существенна. И пусть вас не вводит в заблуждение хрупкость стекла как такового — стеклянные фасадные панели, используемые в архитектурном наружном остеклении, отличаются весьма солидными механическими характеристиками.
  • Современные фасадные конструкции в большинстве своем возводятся на каркасах из алюминиевого профиля. Применение профиля с терморазрывом (вставкой из теплоизоляционного полимерного материала) позволяет обеспечить фасаду высокие показатели энергосбережения. Если прибавить к этому еще и соответствующие стеклопакеты – мы сможем гарантировать комфортную температуру в доме и существенное снижение затрат на энергоносители.

Недостатки фасадного остекления

Обладают ли стеклофасады недостатками? Конечно же! Как и любая конструкция, остекленный фасад может быть установлен не везде, да и другие его особенности следует учитывать, взвешивая аргументы «за» и «против»

Следует принимать во внимание такие недостатки остекленных фасадов:

  • Остекление фасада – сложная задача, решать которую должны исключительно профессионалы. Увы, никакая видео инструкция не даст преполного представления о том, как правильно сделать такой фасад. И речь здесь идет не только о монтаже фасада, так как основную сложность представляют именно проектные работы.
  • Качественный проект дома со стеклянным фасадом должен учитывать не только ваши пожелания, как заказчика, но и особенности здания, ветровую нагрузку в регионе, системы отопления и вентиляции и т.д.


Полностью прозрачный фасад

  • Второй недостаток является логическим следствием из первого. Цена фасадного остекления, и без того немалая за счет дорогостоящих комплектующих (профиля и остекления), существенно возрастает — в нее включаются расходы на проектирование фасада и его монтаж.
  • Кроме того, не каждый будет себя комфортно чувствовать в помещении с остекленным фасадом – чтобы постоянно быть на виду, нужен определенный склад психики. Да и интерьер под такой остекленный фасад придется продумывать очень тщательно.

Впрочем, все вышеперечисленное нельзя категорично назвать недостатками. Это, скорее, особенности, которые следует учитывать, решая, нужен ли вам дом со стеклянным фасадом.

Уход за фасадом

Для мытья фасадов и окон на большой высоте, в настоящее время, применяется технология промышленного альпинизма. То есть, сотрудники-профессионалы или альпинисты осуществляют чистку здания на любой высоте, не заходя при этом внутрь помещения.

Промышленный альпинизм имеет массу преимуществ перед возведением лесов или использованием автовышки:

проникновение в труднодоступные места
мобильность
стоимость услуг альпинистов ниже, чем заказ спецтехники
срок выполнения работ значительно сокращается

Оборудование для мойки окон фасадов

В зависимости от того какой высоты здание планируется мыть, используется соответствующее оборудование.

Для высотных построек и небоскребов используется следующее оборудование:

  • стационарные системы обслуживания, которые разрабатываются еще на этапе проектирования высотного здания или небоскреба. Конструкция такой системы состоит из нескольких рельсовых систем, по которым поднимаются и опускаются люльки с работниками клининговых компаний;
  • временные подвесные платформы и люльки – то есть специальные системы, которые устанавливаются на период работ по чистке фасада здания, а затем демонтируются;
  • автовышка, для работы на автовышке потребуется два человека без наличия специальных навыков, в отличие от люлек или промышленного альпинизма;
  • промышленный альпинизм, где мойку фасадов осуществляют специально подготовленные квалифицированные сотрудники, работают без люлек;
  • роботы для мойки окон и фасадов начали использоваться не столь давно, исключительно в целях безопасности. Такие роботы представляют собой небольшие машины, внешне похожие на напольные весы. Вся конструкция состоит из двух частей, которые закрепляются по обе стороны от стекла и фиксируются при помощи магнитов. Таким образом, чистка и мойка стекол фасадов возможна на любой высоте без риска для жизни человека.

Оборудование, используемое для мытья фасадов с земли, позволяет произвести чистку до 25 метров высоту.

Водопад в Гуяне (Китай) включают не часто, по праздникам, ведь одна минута работы водопада стоит 119 долларов! При первом запуски местные жители испугались что небоскреб затопило и начали звонить в службы спасения, но через новости население китайского города Гуян успокоили и всё объяснили.

I. Структурное остекление ALT EF65 SG

Рис. 1. Структурное остекление ALT EF65 SG

Система структурного остекления ALT EF65 SG предназначена для изготовления элементного фасада без видимого крепления заполнения. В данном варианте остекления используются двухкамерные стеклопакеты, которые фиксируются с торца заполнения.

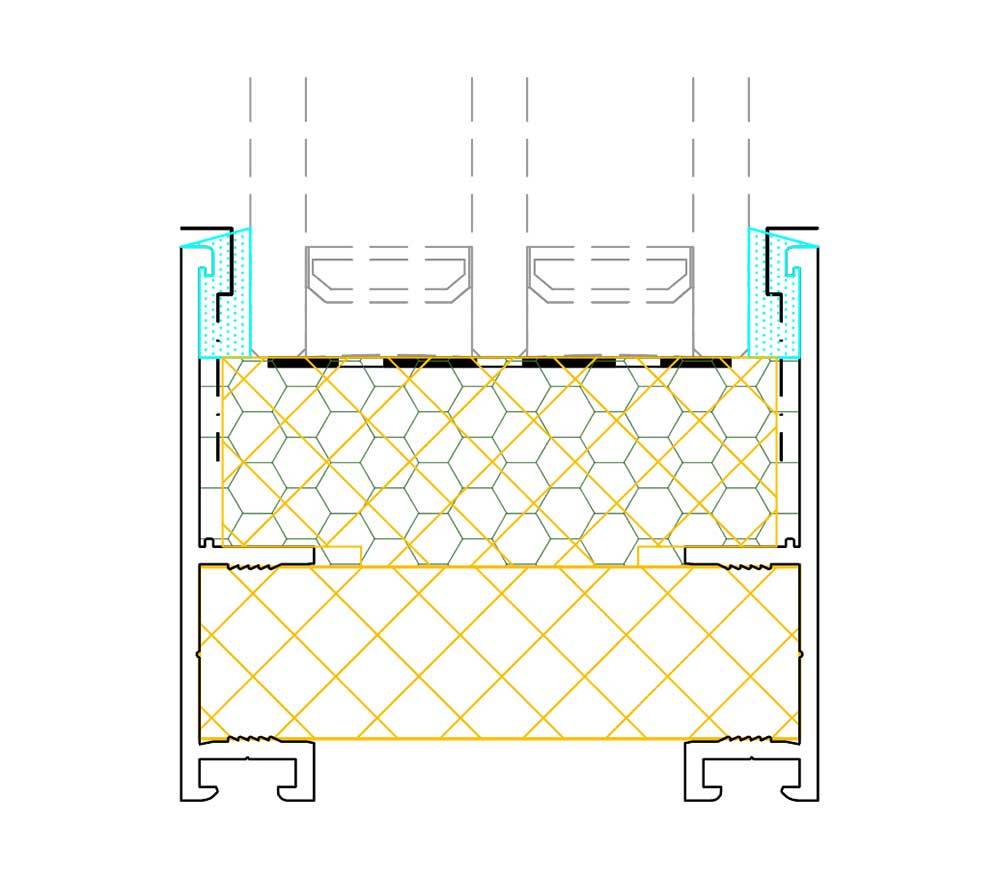

Рис. 2. Типовые сечения структурного остекления ALT EF65 SG

В системе структурного остекления по сравнению с классической системой ALT EF65 можно выделить одно существенное отличие: к наружной части профилей рам и импостов крепится прижимной профиль, а не профиль штапика. В наружной раме также изменен паз под установку обновленных наружных и сплошных горизонтальных уплотнителей FRK88…91. Прочие комплектующие базовой серии без изменений используются в структурном остеклении.

Рис. 3. Конструкция структурного стеклопакета ALT EF65 SG

Для изготовления элементных фасадов со структурным остеклением необходимо использовать специальные стеклопакеты, в наружную камеру которых включен направляющий U-образный профиль с двусторонней клейкой лентой AYPC.F50.1702 и вторичный структурный силиконовый герметик. Стеклопакет фиксируется с помощью скрытого прижимного профиля AYPC.EF65.0601, который прикручивается к наружной части профилей рамы и импоста. После установки заполнения пространство между каркасом и стеклопакетом заливается атмосферостойким силиконовым шовным структурным герметиком, полностью скрывающим крепление прижимного элемента и обеспечивающим высокие изоляционные свойства конструкции.

Применение данного оригинального решения в структурном элементном фасаде позволяет добиться ряда важных конкурентных преимуществ:

  • снизить стоимость изделия за счет замены стеклопакета с выступом наружного стекла на вышеописанный, а также исключить операции по его приклейке к каркасу блока;
  • сократить время по сборке блоков. Все операции по сборке и остеклению проводятся исключительно на производстве переработчика;
  • обеспечить высокую степень ремонтопригодности – замена поврежденного стеклопакета возможна даже на объекте в уже смонтированной конструкции.

В зависимости от конфигурации фасада здания модули могут соединяться под произвольным углом. При стандартном наборе уплотнителей возможен разворот фасада на угол 1,5° на сторону по оси стыковки блоков. В местах разворота фасада на угол ±90° необходимо использовать угловые модули, для изготовления которых используются стандартные профили угловых стоек и новые профили угловых адаптеров AYPC.EF65.0414, AYPC.EF65.0424, AYPC.EF65.0434, AYPC.EF65.0444.

На угол 3° На угол 90°
Рис. 4. Горизонтальное сечение модулей системы ALT EF65 при развороте фасада

В качестве открывающихся элементов блоков в структурном остеклении ALT EF65 SG предусмотрена возможность использовать «скрытые створки» ALT F50 с наружным открыванием. В таких конструкциях оконная рама фиксируется с помощью саморезов 3,9×13DIN7981 к внутренней части профилей рамы или импоста.

Рис. 5. Сечение ALT EF65 SG с интегрированной створкой ALT F50
Рис. 6. Установка комплекта заглушек AYPC.EF65.1703 и AYPC.EF65.1704

Для организации отвода влаги и вентиляции в области фальца стеклопакета в системе ALT EF65 SG используется оригинальный набор заглушек AYPC.EF65.1703 и AYPC.EF65.1704. Схема вентиляции и отвода влаги представлена в . Корпус AYPC.EF65.1703 прикручивается саморезом 3,9×9,5DIN7981 к наружной части профилей рамы или импоста, обеспечивая таким образом место для вентиляции и зону для последующей установки крышки AYPC.EF65.1704. Последняя выполняет декоративную функцию и устанавливается после заливки и вулканизации шовного герметика, а также удаления в корпусе временной стенки. Таким образом, данный набор комплектующих изделий обеспечивает выполнение вентиляции фасадной конструкции с минимальным количеством технологических операций без искажения внешнего вида структурного остекления.
