Теплоизоляция для труб водоснабжения: обзор утеплителей от замерзания труб в земле

Несколько полезных советов

Чтобы понять, чем утеплить водопроводную трубу в земле на небольшой глубине, необходимо соблюдать следующие советы:

Для того, чтобы сохранить целостность магистрали, необходимо для утепления использовать только качественные утепляющие средства. Часто используются утеплители, которые ранее были уже использованы. Это может привести к тому, что утеплитель не сможет полностью справляться с поставленными целями.
В регионах, где почва промерзает на большую глубину, целесообразно сделать небольшие насыпи, которые будут дополнительно защищать магистраль.
Область, где трубопровод входит в дом, требует особого внимания

Для таких участков важно использовать утеплитель толще в несколько слоев.
Перед тем как начинать утепление, необходимо сделать детальный план магистралей. Это позволит избежать возможных порывов.

Учитывая полезные советы, можно не только сохранить целостность водопровода, но и сделать монтаж простым даже для начинающих строителей.

Если необходимо утеплить трубопровод, можно использовать полипропиленовый утеплитель, или применяя металлический короб, поместить во внутрь водопровод. Полую часть задуть монтажной пеной.

Независимо от названия утеплителя, материал используется с одной целью, защитить водопровод от промерзания. Для того, чтобы понять, как утеплить трубу водопровода на улице, чтобы не замерзала, необходимо правильно подобрать материал. Соблюдая простые советы можно провести процедуру за короткое время без помощи специалистов.

Работы в подземной части

Трубопровод может быть утеплен без теплоизоляционных материалов путем создания в нем высокого давления в несколько этапов:

  • в водопровод врезается ресивер, создающий давление в 3-5 атм. и используется погружной насос, нагнетающий давление до 7 атм;
  • устанавливается обратный клапан, и кран перед ресивером закрывается;
  • включается насос.

Электрокабель

Другой способ утеплить водопровод – подогреть его кабелем путем обмотки, что дает возможность проложить трубопровод на глубине в 0,5 м. Кабель предотвращает промерзание на месте входа в здание.

Следующий вариант утепления – проложить одну трубу внутрь другой. Так, канализации из пропиленовых труб недороги, а протяжка внутри них водопроводных трубопроводов дает следующие качества:

  • быстрое протягивание аварийного шланга в случае ЧС;
  • замена без раскопок;
  • гарантированный обогрев при любой эксплуатации – достаточно подачи теплого воздуха в коллектор.

Rockwool

ROCKWOOL — компания, производящая теплоизоляцию, основанную на каменной минеральной вате. Утеплитель от этого производителя обладает хорошими звукозащитными характеристиками. Универсальность делает этот продукт выгодным.

Теплоизоляция Rockwool на основе каменной ваты

В каменную вату Роквул добавляют специальные компоненты, защищающие ее от влаги. Она легкая и упругая. Компания смогла повысить технические характеристики минераловатного утеплителя, применяя технологии, разработанные квалифицированными специалистами. Выпускают Роквул в рулонах и плитах.

Материал устойчив к морозу, влаге, имеет высокую механическую стойкость, небольшую теплопроводность, удобен в работе.

Сравнение технических характеристик популярных теплоизоляторов:

НазваниеТеплопроводность

Вт/м×°С

Плотность

кг/м³

Рабочая температура,

градусов С

Срок эксплуатации, лет
Вспененный полиэтилен
0,035
30-35
75 до 85
20

Жесткий ППУ
0,025
40-200
-200 +180
30-50

Жидкий ППУ
0,04-0,05
-50 до + 110
5-7

Сверхтонкая керамическая термоизоляция
0,0012
200-400
— 60 + 260
Минимум 10

Стенофлекс
0,039
40,3-42,2
-70 +95
20-25

Rockwool
0,038-0,043
50-80
-50 +90

K-flex
0,041– 0,045
-200 + 150
20

Выбрав качественную теплоизоляцию для труб, вы защитите их от вредных воздействий и сэкономите на топливе.

https://youtube.com/watch?v=_IffSw5pGRw%3F

Основной задачей для поставщиков и потребителей тепла является теплосбережение. Одним из главных пунктов программы теплосбережения является замена ветхих тепловых сетей и прокладка новых теплотрасс трубопроводов с улучшенной теплоизоляцией труб. Для утепления труб применяются различные теплоизоляционные материалы.

Требования к теплоизоляции труб существенно различаются в зависимости от назначения и условий эксплуатации, при этом задача любой теплоизоляционной системы — устойчивая и долговременная защита изолируемых поверхностей.

Требования к теплоизоляторам для трубопроводов

Чтобы утеплитель эффективно выполнял свою задачу, он должен соответствовать нескольким важным требованиям:

  • уровень теплопроводности должен быть как можно более низким для эффективного сохранения температуры содержимого магистрали в холодное и тёплое время года;
  • теплоизоляция должна быть безопасной для человека;
  • материал не должен быть пожароопасным и не должен поддерживать горение;
  • утеплитель не должен накапливать влагу, так как этот процесс снижает его способность сохранять тепло;
  • монтаж материала должен быть простым, с минимальным количеством стыков и возможностью изоляции узлов сложной конфигурации;
  • важна ремонтопригодность утеплителя и возможность его неоднократного применения;
  • материал должен быть устойчивым к внешнему воздействию, механическому, атмосферному и химическому, а также к резкому перепаду температурного режима.

Имеет ли значение стоимость материала? Как правило, хороший утеплитель не может стоить слишком дёшево, хотя эти материалы обычно не требуют больших расходовФОТО: aiss33.ru

Какие утеплители подходят под эти требования? Есть несколько вариантов, которые отлично подходят для утепления труб: это минераловатные материалы, теплоизоляторы из вспененных материалов и некоторые сыпучие и жидкие вещества, способные выполнять подобные задачи.

Использование обогревательных элементов

Утеплить трубы самостоятельно можно с помощью специального обогревающего электрического кабеля, а также специальной ленты для обогрева трубопроводов.

Обогревающий кабель своими руками:

  • Монтируют по всей поверхности водопроводной трубы для равномерного ее прогревания в морозы.
  • Обматывают трубу специальным скотчем с фольгой.
  • Накладывают по спирали кабель.
  • Закрепляют фольгированной липкой лентой.
  • Накрывают конструкцию одним из утеплителей.
  • Утеплитель крепят специальными стяжками.

Ленты намного эффективнее, чем кабели. Более надежны и долговечны.

  • Многожильные ленты обогрева. Это ленты из стеклонити с 2 – 10 рядами нихромной проволоки, закрепленной органическими силикатными композитами и терморегулятором. Они имеют определенную длину, не терпят сильных загибов.
  • Саморегулирующиеся ленты. Состоят из защитной оболочки, внутри которой материал, меняющий сопротивление при смене температуры и медные проводники по его краям. Кабелю не нужен термодатчик, его подключают к сети как обычный осветительный прибор. Продается лента метрами и катушками бобин. Не терпима к перегибам краев.
  • Инфракрасные ленты. Пленки, закрытые изоляционным слоем, проводят ток за счет того, что имеют в основе медный провод в композиции с углеродами. Происходит передача инфракрасного излучения от источника к поверхности трубы через термостаты (от источника тока) и термодатчики (к поверхности пленки). Выпускаются рулонами.

Все виды ленты размещают внутри: между трубой и изоляционным слоем.

Выбор утеплителей для труб на строительных рынках многообразен. Прежде чем принять то или иное решение, внимательно ознакомьтесь с инструкцией, техническими характеристиками утеплителей. Важны не только их замечательные качества, но и способность гармоничного соединения с материалом ваших труб, конструкций водопровода. Случаются такие ошибки, когда новинки клеевых или окрасочных веществ полностью разрушают целостность пластиковой водопроводной системы.

Зачем нужно утеплять трубы

Если посмотреть на карту глубин промерзания, по можно увидеть, что в северных районах она достигает 2,4 метра – естественно, что копать ямы такой глубины на своем участке слишком затратно. К тому же это нерационально с точки зрения подвода воды от скважины или колодца в дом, проблемы возникнут со скважиной – напорная труба должна выходить из оголовка и для установки насосного оборудования придется выкапывать и обустраивать кессон или кессонную яму очень большой глубины. Используя утеплитель для водопроводных труб в земле, можно проложить водопроводную магистраль на небольшой глубине, сэкономив при этом средства и повысив удобство пользования и обслуживания насосного оборудования.

Еще одно преимущество утепления водопроводных труб в земле – экономия ресурсов. Поступающая в дом вода нагревается для бытовых нужд и отопления – понятно, что на подогрев более холодной воды потребуется больше электроэнергии. Если трубы изолированы от холодного грунта, то затраты на утеплитель и проведение работ с течением времени не только полностью окупятся, но и принесут существенную экономию.

Таблица тепловых потерь в зависимости от толщины теплоизолятора

Утепление водопроводных труб на улице

Трубы водопровода редко укладывают воздушным путем или на поверхности почвы. Скорее в этом случае в утеплении нуждается та часть трубопровода, которая проходит непосредственно под домом или в месте примыкания трубы к насосу, счетчику, внутри распределительного колодца.

Специфика утепления в данном случае такова, что труба утепляется любым утеплителем, который способен обеспечить достаточную герметичность прилегания, и не подвержен воздействию влаги. Как правило, толщина утеплителя, предназначенного для наземного утепления труб выше, нежели для подземного

На этом этапе важно не только утеплить трубу, но и обеспечить защиту теплоизоляционного материала, в частности от намокания

Способы теплоизоляции труб

Предотвратить замерзание воды в трубах различных коммуникаций помогает своевременная теплоизоляция элементов этих систем. Причем решать вопрос утепления водопроводных труб на улице рекомендуется еще на этапе сборки водопроводной системы, в этом случае расходы могут быть минимальными.

Для утепления водопроводной трубы можно использовать любые материалы, предназначенные для этой цели. Главное условие – выбирать качественный продукт, даже при его высокой стоимости

Важно понимать, что дешевый вариант – это зря потраченные деньги.

Решать проблему, как утеплить трубы водопровода в земле, также можно разными способами.

Среди большого количества вариантов теплоизоляции особой популярностью пользуются следующие:

  • Укладка трубопровода на 50 см ниже уровня промерзания грунта. Узнать, на какую глубину промерзает грунт в определенном регионе, можно из специальных справочных таблиц. Кроме того можно провести самостоятельно исследования, и установить уровень промерзания земли опытным путем.
  • Обмотка труб нагревательным кабелем. Простота использования и высокая эффективность делает нагревательный кабель довольно популярным вариантом утепления водопроводных труб в земле. Кабель может быть наружным или внутренним. В зависимости от этого определяется способ монтажа: наружный кабель укладывают поверх водопровода, внутренний – внутри трубы. Кабель имеет надежную изоляцию и выполнен из полностью безопасных материалов. Подключение осуществляется к простому кабелю с вилкой через термоусадочную муфту или выводится на автомат. Мощность нагревательного кабеля может быть разной, чаще всего используют кабель мощностью от 10 до 20 Вт.
  • Использование теплоизоляционного материала. Изоляция для труб водоснабжения на рынке представлена в огромном ассортименте. Все разновидности характеризуются индивидуальными свойствами, особенностями укладки, имеют разную стоимость и срок эксплуатации. Выбор теплоизоляционного материала зависит от определенной ситуации. Очень часто в качестве утеплителя используют полиэтиленовую или пенополиуретановую скорлупу, которая отличается легким монтажом.
  • Обеспечение воздушной прослойки. Такой способ решения проблемы, как утеплить водопроводные трубы на улице, также пользуется популярностью. Воздушная прослойка создается при помещении водопроводной трубы в гладкую пластиковую или гофрированную трубу большего диаметра. В свободном пространстве циркулирует теплый воздух, который подогревается каким-либо способом или поступает из теплого подвального помещения. Теплый воздух является хорошей защитой водопроводной трубы от промерзания, однако в качестве дополнительного утепления используют полипропилен или другой материал.
  • Приобретение готовой заводской трубы. В этом случае трубы уже полностью готовы к монтажу. Изделие представляет собой две трубы разного диаметра, вставленные одна в другую, пространство между ними заполнено теплоизоляционным материалом. Стоит отметить, что готовые трубы не всегда соответствуют запросам потребителя. Диаметр, вид материала и стоимость готовой трубы могут отличаться от требуемых параметров.
  • Применение в комплексе нескольких способов.

Необходимость утепления водопровода

Если в одно прекрасное зимнее утро из открытого крана не потечет вода, то можно сказать, что водопровод замерз. Следовательно, возникает необходимость утеплить трубу водоснабжения. В целом теплоизоляцию выполняют не всегда. Это определяется расположением дома, климатическими условиями, временем проживания и особенностями прокладки водопроводной системы.

При сезонном проживании утеплять трубы водопроводной системы нет необходимости. В этом случае достаточно законсервировать систему, качественно подготовить ее к зимовке, чтобы замерзшая вода не стала причиной разрыва труб.

Если водопровод располагается на достаточно большой глубине, то вопрос, чем утеплить трубу водопровода на улице, теряет свою актуальность. В этом случае теплоизоляционные работы не проводят. Правильная укладка водопроводной трубы предполагает заглубление ниже уровня промерзания грунта примерно на 50 см. Такие мероприятия можно назвать обязательным условием при прокладке коммуникационных систем.

При отсутствии качественного и эффективного утепления или при расположении водопровода на глубине выше уровня промерзания грунта может образоваться лед внутри трубы из-за промерзания земли над трубопроводом системы водоснабжения.

Также необходимо утеплять участок на входе водопровода в дом. Чтобы решить, как утеплить водопроводную трубу в земле, и в зимнее время обеспечить бесперебойную подачу воды, нужно до наступления холодов выбрать утеплитель и сделать все работы.

Нельзя оставлять без внимания место, где труба входит в скважину или колодец

С учетом конструктивных особенностей водопровода выбирают материал для утепления, при этом следует обратить внимание на теплоизоляцию, устойчивую к воздействию ультрафиолетовых лучей и осадков.. В целом можно сказать, что теплоизоляция необходима водопроводным трубам, располагающимся над поверхностью грунта и непосредственно в грунте, но над уровнем промерзания

Отсутствие утеплителя в такой ситуации неизбежно приводит к образованию ледяной пробки и, как следствие, разрыв трубопровода.

В целом можно сказать, что теплоизоляция необходима водопроводным трубам, располагающимся над поверхностью грунта и непосредственно в грунте, но над уровнем промерзания. Отсутствие утеплителя в такой ситуации неизбежно приводит к образованию ледяной пробки и, как следствие, разрыв трубопровода.

Незамерзающие краны

Частая причина отсутствия воды в трубопроводе — замерзший кран. Особенно это актуально, если воду для бытовых нужд зимой необходимо набирать во дворе или пользоваться поливом при периодических заморозках. Кран, который устанавливают в земле, называется гидрантом. Он представляет собой отрезок трубы длиной до 1,2 м с рычагом в верхней части и клапаном в нижней. Внутри предусмотрена еще одна труба меньшего диаметра.

Пример крана

Один конец гидранта подключают к водопроводной магистрали, другой находится над землей и служит для подачи воды. При подъеме рукоятки срабатывает клапан внутренней трубки, соединенный с рычагом посредством штока. После опускания ручки клапан перекрывает доступ воды, а ее остатки стекают по внешней трубе обратно в водопровод. Таким образом в гидранте жидкость не остается, а значит, отсутствует риск ее замерзания.

Пример гидранта

Устройство и принцип действия крана, подключаемого к домовой сети, похожи на подземный гидрант, но с некоторыми различиями. Конструкцию прокладывают в стене. На внешнем конце находятся вентиль и излив, на другом — обратный клапан со штоком. Длина изделия от 15 до 60 см для стен различной толщины. Поскольку запирающий клапан расположен в области положительных температур, кран не замерзает даже в сильный мороз.

Поворотом вентиля клапан открывается, и вода устремляется в излив. При обратном вращении рукоятки просвет трубы закрывается. Остатки жидкости самопроизвольно удаляются, и труба остается пустой.

Требования к утеплителю для водопроводных труб

Водопроводная магистраль нуждается в тщательном утеплении не только в местах ввода и вывода из помещения. Находясь на поверхности или небольшой глубине водопровод повреждается низкими температурами.

Для того, чтобы не сталкиваться с такими сложностями, владельцы частных домов осенью или с наступлением первых заморозков проводят все работы по утеплению.

Однако необходимо учитывать, что утеплитель должен отвечать некоторым требованиям, к таковым следует отнести:

низкая теплопроводность;
утеплитель не должен размокать и повреждаться под действием атмосферных осадков;
в слое не должна скапливаться вода;
утепляющий слой должен быть огнестойким;
удобное применение (важно чтобы утеплитель можно было снимать летом и зимой одевать на трубу);
доступная стоимость;
простой монтаж.

Средство обогрева должно подходить не только для открытого воздуха, но и для использования в подвале. Подпол требует выбора особых материалов. Средство не должно скапливать воду и приводить к образованию плесени.

Выбирая утеплитель необходимо использовать материал высокого качества

Базальтовый утеплитель и пенопласт

Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.

Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены  стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.

Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.

Обустройство зимней скважины

Особенность обустройства зимней скважины заключается в защите от промерзания, поэтому водозабор можно эксплуатировать круглый год для подачи чистой воды в дом.

Котлован оборудован кессоновой камерой, который погружается внутрь ниже уровня промерзания почвы. Он закрывается утепленной крышкой, а внутри устанавливается насосный механизм, трубопровод и оголовок. Колодец, в зависимости от конструкции и гидрологических характеристик, может потребовать проведения работ по утеплению.

  • Утепляются наружные стенки (например, пенополистиролом или пенополиуретаном).
  • Устанавливается теплая крышка, декоративный деревянный домик — в конструкции могут использоваться утепляющие материалы минеральная вата, керамзит и т.д.

Кроме утепления, данные решения защитят колодезную воду от попадания мусора и посторонних предметов с поверхности.

Вода находится под большим давлением, поэтому она не промерзает и попадает через подземный трубопровод в дом. В холодных регионах стенки кессона дополнительно утепляют пенопластом или другим материалом.

Водоподводящая труба прокладывается от колодца в дом ниже уровня промерзания почвы. Труба обязательно должна иметь уклон в сторону колодца для слива воды из системы.

завод воды в дом

В обоих случаях — скважина или колодец — участок подводящей трубы, поднимающийся выше уровня непромерзания, проходящий через неотапливаемый подвал или подпол, должен защищаться подогревающим кабелем и слоем утеплителя. Подогревающий кабель может располагаться как внутри водопроводной трубы, так и снаружи. В колодец или скважине на воду утепление труб необходимо для безаварийной работы зимнего водопровода.

Утепленный вариант можно применить на абиссинском водозаборе, но придется прогревать котлован в холодное время, чтобы защитить его от промерзания.

К потребителю вода из колодца может подаваться двумя видами насосов.

  • Поверхностный насос (насосная станция) размещается в доме, поэтому Вам не придется тянуть электрический кабель к колодцу. В силу специфики конструкции такой насос не может поднять воду с глубины более 9 м и при работе создает достаточно сильный шум. По возможности устанавливайте водоподъемное оборудование данного типа в отдельном техническом помещении. Существуют поверхностные насосы с эжекторами, способные поднимать воду с глубины до 50 м. Но высокая цена делает такое решение не оптимальным для индивидуального использования.

    колодец

  • Погружной колодезный насос опускается непосредственно в колодец, поэтому шум от его работы не мешает. Насос способен поднять воду с глубины в несколько десятков метров и обеспечить необходимое давление. Помимо водоподающей трубы между погружным насосом и домом прокладывается электрический питающий кабель. В помещении устанавливается гидроаккумулятор. Реле управляет работой насоса, включая его при падении давления в баке.

Материалом для подающей водопроводной трубы чаще всего является полиэтилен низкого давления (ПНД), также используется полипропилен (ПП) или металлопластик. По отзывам домовладельцев, ПНД надежен, дешев и технологичен. Хотя существующие различия в инженерно-физических характеристиках указанных материалов дают повод для дискуссий о лучшей пригодности для зимнего водоснабжения на даче.

Какая толщина утепления необходима?

Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.

Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.

Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.

Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.

Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.

Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?

Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.

Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.

Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.

Утеплители из минеральной ваты, диаметр утепляемой трубыКоэффициент уплотнения Kc.
Маты минеральной ваты прошивные1.2
Маты термоизоляционные «ТЕХМАТ»1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду 3
̶ то же, при средней плотности 50-60 кг/м³1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³2
̶ то же, при средней плотности 50-60 кг/м³1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 251.6
→ М-152.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм4,0
̶ для труб с Ду от 50 мм и выше3,6
→ М-15, М-172.6
→ М-25:
̶ для труб с Ду до 100 мм1,8
̶ для труб с Ду от 100 до 250 мм1,6
̶ для труб с Ду более 250 мм1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 501.5
→ 751.2
→ 1001.1
→ 1251.05
Плиты из стеклянного штапельного волокна марки:
→ П-301.1
→ П-15, П-17 и П-201.2

Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.

Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала

Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

Важные условия прокладки подземного водопровода

Предпосылки для замерзания воды в трубах возникают еще на стадии монтажа наружного водопровода. Правила строительства прямо указывают, что глубина заложения подземных водопроводных линий должна быть ниже нормативной точки промерзания грунта.

Для нашей северной страны в большинстве регионов эта величина превышает 1,2 метра. Копать такую глубокую траншею обычно не хочется и принимается за истину (надежду), что грунт на такую глубину не промерзает, и в итоге водопровод кладут на глубине в полметра, совершая тем самым грубейшую ошибку. В одну из зим вода в нем обязательно замерзнет. А копать зимой мерзлый грунт… Вывод сделайте сами.

Глубина промерзания по регионам.

Пенополиуретан

Пенополиуретан относится к наиболее эффективным теплоизоляционным материалам, применяемым для утепления труб подземной прокладки. Выпускается в виде скорлуп – полуцилиндров метровой длины, оснащенных замковыми соединениями (в продольном и поперечном направлениях). Такая конструкция позволяет производить теплоизоляцию в короткие сроки и без применения специнструмента.

Еще один вариант, предлагаемый производителями – цилиндры, имеющие одну продольную прорезь.

Пенополиуретановые скорлупы выпускаются в нескольких видах:

  • без облицовки;
  • фольгированные;
  • с покрытием из стеклопластика.

Толщина стенки ППУ скорлупы обычно составляет 30 мм. Типоразмеры изделий соответствуют наружным диаметрам труб.

Трубы, проложенные в непроходных каналах, можно изолировать ППУ скорлупами без защитного покрытия.
Если же трубопровод уложен непосредственно в землю, следует выбирать утеплитель, имеющий защитную оболочку (из оцинкованной стали, например).

Как утеплить водопроводную трубу в земле своими руками

Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.

Монтаж утеплителя

Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:

  • Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений – в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.
  • После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.
  • Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.

Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

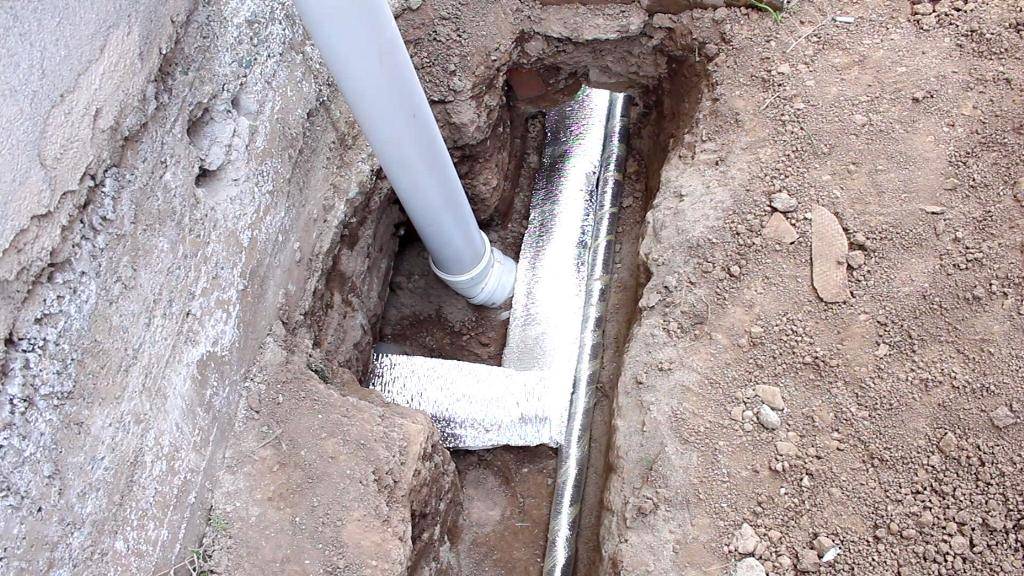

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой

Подогрев

Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.

Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)

Греющий кабель всем хорош, но не так уж редко у нас отключают электричество на несколько дней. Что тогда случится с трубопроводом? Вода замерзнет и может разорвать трубы. А ремонтные работы в разгар зимы — не самое приятное занятие. Потому и комбинируют несколько способов — и греющий кабель укладывают, а на него утепление. Этот способ оптимальный и с точки зрения минимизации затрат: под теплоизоляцией греющий кабель будет расходовать минимум электроэнергии.

Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию

Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).

https://youtube.com/watch?v=ZjBKrFVWbE8

Разработка схемы прокладки водопровода на даче описана тут.

Утепление сложных участков

Особенно важно хорошо изолировать от холода те участки трубопровода, которые выходят на поверхность земли или проходят через фундамент в дом. Один из самых распространенных методов утепления такого ввода заключается в следующем:

Один из самых распространенных методов утепления такого ввода заключается в следующем:

  • В отверстие в фундаменте вставляется отрезок трубы большого диаметра. Это может быть канализационная труба диаметром от 100 мм из ПВХ;
  • В неё вводится водопроводная труба, центрируется и закрепляется в этом положении скотчем;
  • Пространство между трубами задувается монтажной пеной из баллончика;

Схема утепления ввода

Пространство между внешней трубой и стенками фундамента засыпается керамзитом, а над трубой укладывается влагостойкий утеплитель.

Заключение

У каждого из перечисленных теплоизоляционных материалов существуют разновидности, позволяющие подобрать утепляющий материал, максимально отвечающий требованиям конкретных условий эксплуатации. Кроме того, существуют и другие материалы, использующиеся в качестве утеплителя трубопроводов, как традиционные, так и современные высокотехнологичные, использующиеся в отраслях производства с повышенными требованиями к температурному режиму теплоносителя.

Рынок материалов для утепления достаточно широк, чтобы, проанализировав конкретные условия, сделать оптимальный выбор теплоизоляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
