Точность превыше всего: лучшие строительные уровни на 3 глазка

Лучшие строительные магнитные уровни

Особенностью конструкции этого вида измерительного инструмента является наличие встроенных в корпус магнитов. Это позволяет зафиксировать прибор на металлической конструкции и сделать точные измерения. Для определения отклонений используются колбы с воздушным пузырьком. Нивелиры этого класса используют для измерения горизонтальных и вертикальных плоскостей.

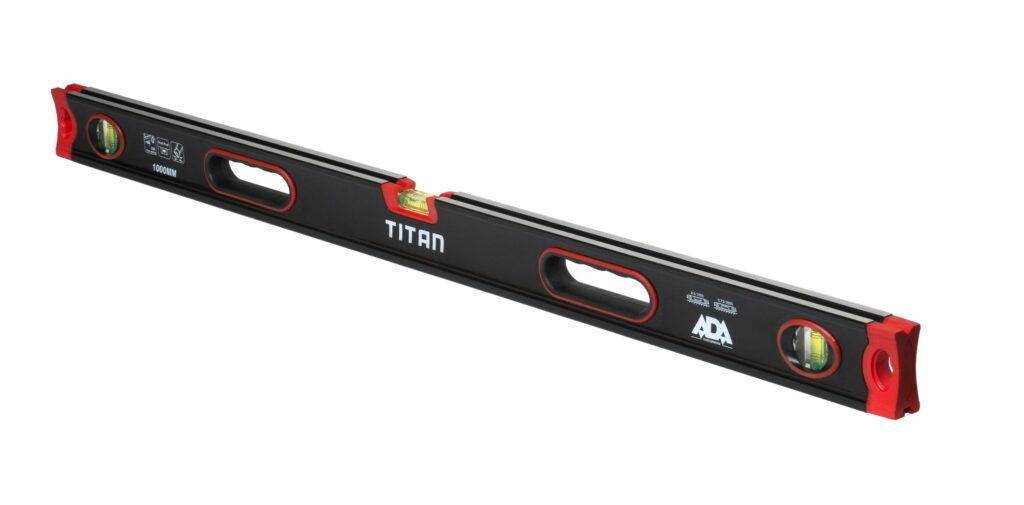

Ada instruments Titan 100 Plus

Противоударный корпусный инструмент изготовлен из усиленного алюминиевого профиля. Увеличенная толщина, ребра жесткости на боках делают конструкцию более прочной, защищают от деформаций, механических повреждений. Торцевые заглушки изготовлены из резины. Врезные ручки делают использование более комфортным, внутренняя поверхность обрезинена и не скользит в руках.

В основание вмонтированы мощные магниты, хорошо фиксирующие на стальных конструкциях. Измерения можно производить в трех плоскостях, одна пузырьковая камера зафиксирована в положении 45 градусов. Для подсветки установлено зеркальце, которое позволяет получить точные показания в сумерках. Погрешность при выполнении измерений не превышает 0,5 мм на погонный метр.

Достоинства:

  • Фрезерованная базовая поверхность;
  • Оцифровка в миллиметрах по всей длине;
  • Устойчив к коррозии;
  • Хорошо фиксируется на вертикальных металлоконструкциях.

Недостатки:

Небольшой люфт встроенных ручек.

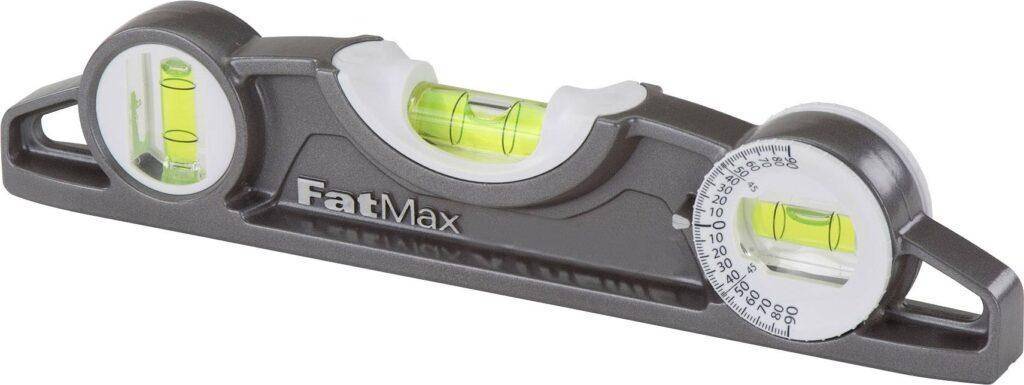

Stanley FatMax XL Torpedo 0-43-609

Предназначен для проведения монтажа конструкций, изготовленных из стальных труб. Имеет закругленный профиль базовой поверхности, что обеспечивает хорошее прилегание к профилированной плоскости. Магнитная подошва надежно фиксирует в вертикальном положении. Корпус изготовлен из алюминиевого сплава, имеет литую конструкцию, устойчивую к ударным воздействиям.

У модели три глазка для определения вертикали, горизонтали, угла плоскости. Колбы изготовлены из прочного материала на основе полиакрилового полимера. Поворотный глазок позволяет определить угол расположения конструкции с шагом в два градуса. Шкала информативная, не стирается в процессе использования.

Достоинства:

  • Увеличенный размер центральной капсулы;
  • Погрешность не превышает 0,5 мм/м;
  • Высокая износоустойчивость корпуса и подошвы;
  • Продолжительный срок службы.

Недостатки:

Завышенная цена для небольшого размера.

2 STABILA LA-5P Complete Set

Компания STABILA известна всему миру как производитель очень точной и качественной техники, чем частично компенсируется ее высокая стоимость. Дальность действия нивелира с отражателем составляет 60 метров, тогда как без него характеристика падает вдвое. Его отличает высокая точность луча, которая составляет 2 миллиметра на каждые 10 метров дистанции. Такой нивелир целесообразно использовать в больших помещениях, при проведении укладочных работ, а также при монтаже подвесных потолков.

Достоинства:

  • высокие технические характеристики;
  • качественная и надёжная сборка;
  • четыре проецируемые точки;
  • наличие универсально крепежа.

Недостатки:

  • высокая стоимость;
  • для питания необходимо 4 АА батарейки.

Конструкция и принцип работы

Простой пузырьковый уровень состоит из алюминиевой основы, которая выполнена в виде ровного прямоугольного корпуса с точно подобранным центром масс. Это необходимо для того, чтобы инструмент не падал и не смещался с замеряемой поверхности. На нижнюю грань нанесена фрезеровка. С её помощью удаляются неровности объекта, к которому прикладывается ватерпас.

В корпус заключена колба (одна, две или три), заполненная жидкостью. Чаще всего это спиртовой раствор, дистиллированная вода, реже — масло средней вязкости. Простая водопроводная вода не используется: она испаряется при повышенной температуре и кристаллизуется при минусовой.

Ампула заполняется приблизительно на 95–97%, остальное пространство содержит воздух. Этого объема хватает, чтобы пузырёк был чуть больше капли воды. Он плавает внутри, касаясь верхней стенки колбы. Границы метки измерительного шаблона, нанесённого на стеклянный элемент, совпадают с краями пузырька. При идеально горизонтальном положении уровня он находится ровно в пределах метки.

Что означают деления на колбе

При первом взгляде на этот прибор для проведения измерений возникает вопрос о назначении отметок. На ампуле с жидкостью есть два вида делений:

  1. Маркировочные — внутренние широкие полосы. Нужны для контроля соответствия абсолютному горизонтальному положению: при размещении ватерпаса на поверхности пузырёк становится между ними.
  2. Метки погрешности — находятся за маркировочными рисками, ближе к краям. Наклон определяется ценой деления, указанной в инструкции.

Единица измерения — миллиметр на погонный метр. Уровни с поворотным механизмом и отметками погрешности способны фиксировать угловые отклонения.

Принцип работы ватерпасса

Принцип работы основывается на действии силы тяжести. Субстанция с большей плотностью и весом (в данном случае — жидкость в колбе) под влиянием гравитационного поля Земли стремится найти нижнее положение. Относительно лёгкая (воздух) устремляется вверх. Поскольку его плотность в несколько сотен раз меньше плотности любой жидкости, пузырёк всегда занимает верхнюю позицию. Он выступает ориентиром на измерительном инструменте.

У каждого приспособления есть рабочая сторона, определить её несложно: металл на ней выглядит более грубым, как будто эту часть обработали дисковой пилой. У недорогих моделей только одна главная сторона, именно она прикладывается к проверяемому объекту. Если ошибочно использовать другую грань для проведения измерений, то результат будет иметь большую погрешность. В точных работах это не допускается.

Перед использованием уровня с нефиксированными колбами, его нужно предварительно проверить на точность и настроить. Для этого ватерпас располагают на ровной горизонтальной поверхности, фиксируют положение пузырька, разворачивают на 180° и отмечают позицию воздушного индикатора. Исправный инструмент покажет идентичные результаты. При необходимости регулировки положение ампул меняется с помощью специальных крепёжных винтов, пока показатели не станут одинаковыми.

1 CONDTROL UniX 360 Set

На первом месте рейтинга расположился оригинальный нивелир CONDTROL UniX 360 Set, сочетающий в себе черты ротационного и линейного лазерного инструмента. Благодаря улучшенной оптической системе производителям удалось решить один насущный недочёт всех ротационных уровней – неоднородность линии по всему периметру. При стандартной системе на некоторых участках происходило рассеивание лазерного луча в 2-2,5 раза. Это также положительно повлияло на ремонтопригодность модели – можно производить полную замену или частичное сервисное обслуживание оптических линз.

Достоинства:

  • оптимальная стоимость;
  • высокое качество;
  • хорошая комплектация;
  • интересное дизайнерское решение;
  • дальность измерения составляет 80 метров (с отражателем);
  • точность измерений (0,2 миллиметра на метр).

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Одним уровнем не обойтись!

Если вы не приобрели расширенную версию, включающую все необходимое для работы с лазерным уровнем, то вам могут потребоваться штатив, специальное крепление, очки, приемник и элементы питания.

Штатив

Штатив или тренога нужны для более удобной установки построителя. Производители нивелиров обычно снабжают свои устройства резьбовым соединением на 1/4″ или 5/8″. К слову, если вы увлекаетесь фотографией и ранее приобретали для съемки штатив, то его можно также задействовать в работе с разметкой – он обычно имеет стандартный разъем под 1/4″. Стоимость самых дешевых треног стартует с отметки в 1000 руб. Можно подобрать параметры треноги исходя из условий эксплуатации лазерного уровня.

В продаже имеются и специальные разборные штанги с телескопической ступенью, которые устанавливаются враспор между стенами или полом и потолком. Стоят они наш взгляд неоправданно дорого, а их применение не всегда удобно. Смотрите сами на примере из видео ниже.

Держатель

Более доступный вариант крепления представляет собой небольшое приспособление с фиксацией к основанию с помощью клипсы или путем подвешивания на саморезы, гвозди, магнит и т.п. Как правило, имеют универсальные размеры и могут применяться для различных моделей построителей плоскостей. Стоимость таких держателей начинается в районе 500 руб., но нужно учитывать, что для тяжелых ротационных нивелиров они не подходят. На примере следующего видео можно оценить удобство использования крепления.

Очки

Специальные очки с цветными стеклами нужны лишь для того, чтобы лучше видеть разметку в условиях яркого освещения. Сразу предупреждаем, что они не работают как защитное оборудование для ваших глаз. В зависимости от цвета лазера используют изделия с зелеными или красными стеклами. Чаще всего последние, просто потому что лазеры красного цвета являются наиболее распространенными. Рекомендуем купить очки в первую очередь, ведь цена стартует всего лишь с 170 руб., а удобство работы – бесценно.

Приемник

При работе на большой площади, особенно это касается открытых объектов с хорошим освещением, увидеть луч глазом просто невозможно, даже с помощью очков. Выручают высокочувствительные детекторы-отражатели лазерного уровня или приемники. Такие приборы позволяют определить место прохождения разметки и перенести ее на рабочую поверхность, увеличивая тем самым дальность нивелира до 100 и более метров. Попадание луча на детектор сопровождается звуком и/или световой индикацией. Нужно помнить, что каждый приемник подходит сугубо к тем моделям, для которых он адаптирован. Цены на такие устройства стартуют с отметки 3000 руб. и могут достигать стоимости самого построителя.

Чехол

Если вы не собираетесь часто использовать лазерный уровень, то для сохранения прибора можно задействовать коробку, в которую он упакован производителем. В ином случае желательно приобрести чехол или кейс, т.к. точный инструмент чувствителен к внешним воздействиям и защита для него будет вовсе не лишней. Цена первого стартует от 1000 руб., кейс дороже – от 2000 руб

Обращаем ваше внимание, что многие производители выпускают модели девайсов с разной комплектацией. Например, в базовом комплекте – только нивелир, в более продвинутом – уровень и штатив, в полном – все, включая кейс

Аккумулятор

В качестве источников питания могут использоваться элементы АА и ААА, а также фирменные аккумуляторы. Стандартные батарейки удобны и универсальны, их легко заменить новыми. Другое дело – аккумулятор. Он может выйти из строя и исчезнуть из продажи. Поэтому, если у вас есть выбор, делайте ставку на лазерные уровни, питающиеся от стандартных батареек.

Пузырьковый уровень

Пузырьковый уровень представляет собой профилированную рамку из алюминия, в которой закреплены колбы со спиртовым раствором. На поверхности каждой нанесены риски, а внутри находится небольшой пузырек воздуха. Количество колб может меняться от 1 до 7. Самый простой уровень предназначен для замера одного горизонта (вертикаль или горизонталь), среднестатистический имеет повернутую на 45 градусов емкость с пузырьком, а профессиональные разработаны для специальных работ и в быту практически не используются.

Как именно проверить строительный уровень пузырькового типа, зависит от конструкции держателя колбы. Сегодня выпускаются изделия:

  • с регулируемым винтом держателем;
  • с вклеенными колбами.

В последнем случае проще купить новый инструмент. Его нужно протестировать при покупке, чтобы быть уверенным в точности измерений. Самая простая проверка строительного уровня пузырькового типа выглядит следующим образом:

  • отыскивается ровная поверхность;
  • устанавливается уровень для измерения горизонтальной поверхности;
  • запоминается положение пузырька в колбе;
  • уровень переворачивается на 180 градусов (меняются местами правый и левый края).

Если положение пузырька воздуха не изменилось, инструмент обладает достаточно высокой точностью. Но бывает так, что идеальной горизонтальной поверхности в магазине просто не отыскать. В этом случае поступают по-другому.

Уровень кладется для измерения горизонтали. Под один из его краев подкладываются листы бумаги. Как только инструмент показывает идеальный горизонт, на рамку корпуса по центру кладут металлический шарик. В случае если он не начал катиться в сторону, измеритель выдает точные данные.

Строительный уровень. Какой лучше?

Приняв решение о приобретении строительного уровня, не лишним будет ознакомиться с некоторыми рекомендациями по его выбору:

  1. Колба – должна надёжно крепиться в корпусе. При покупке стоит отказаться от уровня, в котором колба прикручена шурупами, из-за чего она может со временем разболтаться. Выбирать следует колбы, изготовленные из полиакрила, который прочнее стекла и прозрачнее пластика.
  2. Длина уровня – необходимо учесть тип предстоящей работы, поскольку, чем большей будет рабочая площадь, тем длиннее следует выбирать уровень;
  3. Дефекты – строительный уровень является измерительным прибором, поэтому покупая инструмент необходимо обязательно убедиться в отсутствии какого-либо заводского брака, а также погрешностей в показаниях.
  1. Материал корпуса – инструмент может изготавливаться из пластмассы, металла либо дерева. Наиболее надёжным и прочным считается, конечно же, металлический уровень, внутри которого располагаются ребра жёсткости
  2. Разметка – оптимальным вариантом считается размещение контрольных полосок внутри самого пузырька. Нанесённые на поверхность колбы деления должны быть чёткими и располагаться недалеко друг от друга.

Разбег в стоимости строительных уровней достаточно разнообразен. При этом задаваться выбором более экономических моделей не стоит, особенно, если необходимо использовать инструмент многократно. Если предстоит осуществить основательный ремонт, то специалисты настоятельно рекомендуют приобретать профессиональный инструмент. Для него характерным отличием является наличие ударопрочного корпуса со специальными резиновыми накладками, которые при работе способны смягчить удары от падений и т. д.

В эксплуатации себя лучше, чем другие, зарекомендовал строительный уровень известного немецкого бренда «Stabila». За такой инструмент в среднем придётся выложить от 700 до 1800 рублей. Этот измерительный прибор славится такими преимуществами, как:

  • качественное и стабильное считывание показаний (высокая степень точности измерений);
  • хорошие эргономические характеристики;
  • точность в геометрии корпуса из алюминиевого профиля.

Помимо этого под этой маркой также производят магнитные строительные уровни, которые дают возможность работать с электричеством, и оснащены специальными прорезями для осуществления разметки под выключатели и розетки.

Кроме «Stabila», ещё одним хорошим вариантом может стать строительный уровень фирмы «Акула». Уровни этой торговой марки хороши тем, что не боятся падений и ударов. Также неплохие модели выпускают фирмы «Ермак», «Bosch» или «Kapro». Например, компания «Kapro» постоянно обновляет свои модели и часто внедряет новейшие инновационные решения, выпуская инструмент бытового и профессионального типа. Высоким качеством отличаются модели немецкой компании «Bosch». Схожий инструмент с моделями «Bosch» производит также российская фирма «Condtrol», которая более доступная в плане стоимости.

В средней категории подобных инструментов стоит выделить уровни, выпускаемые фирмами «Matrix», «Бригадир» и «Stayer», которые отличаются особой точностью измерений и оптимальным соотношением стоимости к качеству.

Однако при покупке строительного уровня известный бренд не должен быть решающим аспектом. Главное определиться с видом будущих работ и частотой использования инструмента.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный. Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно! Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Правила выбора

Строительный инструмент для не большого домашнего ремонта лучше выбрать с длиной 30 см. Он выполнят самые разные бытовые задачи, такие как правильно установить стиральную машину или холодильник, прибить полочку или повесить шкаф. В качестве альтернативы реечного уровня может выступать плоскокапсульный без рейки инструмент. Однако такой прибор способен проверить только горизонтальную поверхность, так как находится воздушный пузырёк в центре разметки.

Для серьёзных работ: выкладка плитки, укладка потолка типа Армстронг, плитки во дворе дома, установка окон, дверей – потребуется инструмент длиной 60 см. Им работать гораздо легче, чем, скажем, при использовании гидроуровня.

Самые сложные работы: выравнивание штукатурки, деревянной обшивки пола, стяжки, труб, — потребуют более точного пузырькового прибора с длиной  от 80 см до 2 м. Это лучший выбор, альтернативой которому может выступать только гидроуровень либо профессиональный уровнемер.

Максимальная длина пузырькового уровня заявленная производителями составляет 40 см, а самая минимальная — 20 см.

Дополнительные условия, которые помогут выбрать строительный уровень:

  • Чтобы подобрать в магазине правильный инструмент высокого качества, нужно сравнить его с показаниями гидравлического либо лазерного уровня. Причём проверить точность измерений не только горизонтальной, но вертикальной и косой линий.
  • Обязательно внимательно нужно осмотреть стеклянные капсулы, которые должны быть без повреждений.
  • Жёсткость крепления всех частей уровня, кроме ампулы выставления по диагонали, также является важным показателем выбора. Хотя какой инструмент лучше – с подвижной или нет капсулой, является спорным, ведь из-за возможности двигаться, она может давать неверный результат.
  • Рассматривая отметки, необходимо убедиться, что их нанесение было выполнено на стекле изнутри, а не снаружи. В противном случае они могут быстро стереться.
  • Рёбра жёсткости – это обязательное условие для хорошего, качественного инструмента, а выбирать исключительно по дизайну или форме – не правильно.

Таким образом, опираясь на вопрос, какой лучше строительный пузырьковый уровень, необходимо, прежде всего, знать задачи и цели, которые придётся решать.

Condtrol MX2 – от 5000 руб.

Интересное решение реализовано в модели Condtrol MX2 с российскими корнями, но китайского производства. Этот компактный прибор строит всего две линии, но чем он по-настоящему хорош, так это работой до 30 часов на двух батарейках АА и пятью различными вариантами креплений: ремешок, саморез, зажим, магнит, штатив. Несмотря на относительно малый угол разверстки луча, его более чем достаточно для ремонта в квартире или небольшом строительстве.

Прибор можно назвать полупрофессиональным, т.к. он допускает использование специального приемника, увеличивающего дальность проецирования. Линии можно строить по отдельности, что также упрощает работу и позволяет экономить заряд. Прочный усиленный корпус, а также возможность устанавливать прибор на штативы 1/4″ и 5/8″ делают этот аппарат поистине незаменимым в наборе инструментов любого мужчины. В стандартную комплектацию входит сумка, переходник крепления, кабельная стяжка и батарейки. Доплатив еще 800-1000 руб., можно приобрести расширенную версию, включающую также штатив, очки, мишень, ремешок и вместо сумки – кейс.

Технические характеристики Condtrol MX2
Основные характеристикиЗначение
ТипЛинейный (2 линии)
Точность0.3 мм/м
Дальность20 м (50 м – с приемником)
Рабочая температура0…+50 °С
Угол разверстки100° (горизонталь), 120° (вертикаль)
СамовыравниваниеЕсть (в пределах 4°)

Посмотреть на оборудование в действие и оценить количество возможных способов крепления можно в следующем видео от производителя.
