Какой выбрать датчик движения для включения света: ТОП-10 лучших датчиков движения

Виды фотореле

Существует 2 основных вида сумеречных выключателей: Первый вид оборудования обладает герметичным корпусом и повышенной устойчивостью к отрицательным воздействиям среды, поэтому монтируется на открытом воздухе (на столб или стену). При использовании второго вида коммутирующий блок устанавливается на DIN-рейку в щитке, фотоэлемент присоединяется при помощи проводов и устанавливается на открытом воздухе (на расстоянии до 150-и метров от щитка).

Можно купить подобное оборудование как для одно-, так для трехфазной сети. Независимо от напряжения в сети оно питается от 12 В, поступающих от трансформатора.

Более сложные модели оснащены:

Таймеры в сумеречные включатели устанавливаются разные (дневные, недельные). Период работы выставляется ежедневно или на определенный период времени. При наличии регулятора порога у фотодатчика есть ручка для регулировки уровня освещенности, при котором лампа должна засветиться. При перемещении ручки на минус свет включается только ночью. Если переместить ручку на плюс, лампа будет гореть во время дождя или снегопада.

Приборы с микроконтроллером оснащаются электронным табло. Они позволяют установить различные режимы для отдельных времен года.

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;

типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

  • напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
  • методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Советы по установке датчиков движения

При установке датчиков движения следует принимать во внимание ряд факторов:

  • видимость;
  • электромагнитные излучения;
  • область использования;
  • чистота.

При установке прибора на открытой местности необходимо учесть, какие объекты попадут в зону видимости. Среди них не должно быть тех, которые излучают свет или тепло. Необходимо избегать фиксации устройства вблизи кустарников и деревьев. Так как они могут стать помехой.

При установке датчика включения света в помещении следует учитывать наличие питомцев. Также нельзя располагать его вблизи приборов, излучающих электромагнитные волны. Из-за них возможна некорректная работа датчиков.

Watch this video on YouTube

Работа устройства направлена туда, где необходима фиксация движения и последующее включение/выключение света. Эта зона должна подбираться тщательно, чтобы случайные движения не привели к некорректной работе. На этом участке не должно быть внешнего воздействия. Также стоит учесть, что даже незначительные загрязнения прибора приведут к его неисправности.

Датчики движения – это устройства, позволяющие сэкономить на расходе электричества

При их выборе важно учитывать ряд параметров: локацию, способ монтажа, угол обзора и т.д

Виды устройств

Датчики движения для включения освещения делятся на разные виды по ряду критериев. По принципу действия они бывают:

  1. Ультразвуковые. Анализируют пространство при помощи ультразвука, неуловимого человеческим слухом. Если в радиус действия прибора попадает объект, отраженный сигнал меняет частоту и прибор реагирует.
  2. Микроволновые. Срабатывают в момент, когда меняется радиочастотные волны.
  3. Инфракрасные. Реагируют на тепло, которое излучают тела живых объектов. В холодное время года могут давать сбой в работе.
  4. Активные. Несколько инфракрасных лучей беспрерывно сканируют пространство на наличие движущегося объекта.

По типу конструкции:

  1. Однопозиционные. В одном корпусе одновременно находится и передатчик, и приемник. Мониторит местонахождение живых объектов из одной точки.
  2. Двухпозиционный. Приемник и передатчик находятся в двух разных корпусах, что позволяет устройство производить мониторинг территории из нескольких точек.
  3. Многопозиционные. Несколько блоков устанавливаются сразу в нескольких местах. Особенно актуально для охранных систем.

По типу монтажа наружные датчики бывают:

  1. Потолочные. Позволяют охватить максимальную площадь, так как радиус действия 360 градусов.
  2. Настенные. Могут обнаружить объект на расстоянии около 8 метров, а угол обзора порядка 100 градусов.
  3. Угловые. Могут устанавливаться на внешних и на внутренних углах здания. Часто используются для контроля въезда на территорию.

Кроме того, может быть уличный беспроводной или проводной датчик. Преимущество первого в отсутствии необходимости подключения к сети, они работают от собственного источника питания, однако придется постоянно контролировать уровень заряда.

Doorhan №7 в рейтинге лучших производителей.

Ворота DoorHan – надежная защита от непрошенных гостей и посторонних взглядов, но они радушно распахнутся для друзей.

Откатные, раздвижные, сдвижные консольные, секционные, спиральные, высокоскоростные ПВХ, противопожарные – ассортимент разработанных и выпускаемых компанией DoorHan удовлетворит любой запрос.

Ворота DoorHan отличают эффективность и надежность.

Для автоматического открывания/закрывания ворот используются разработанные с учетом российских реалий простые и надежные электроприводы DoorHan.

Комбинированный датчик движения и безопасности Doorhan AD-34.

О запуске продаж нового датчика движения и безопасности модели AD-34 объявила международная компания Doorhan, занимающаяся разработкой и производством воротных систем.
Инфракрасный датчик движения AD-34.

Датчик представляет собой комбинированное устройство, включа …

1 Xiaomi Mi Smart Home

Лучшее соотношение цены и качества Страна: Китай Средняя цена: 990 руб. Рейтинг (2019): 4.9

Многофункциональный датчик движения от популярного китайского бренда Сяоми. Это один из модулей включения системы умный дом, поставляемой компанией. В небольшой по размерам прибор встроено сразу несколько функций. Помимо инфракрасного луча, включающего свет в помещении при обнаружении движения, здесь есть коннектор, устанавливаемый на дверь. Он срабатывает, как только эта дверь открывается.

Устройством можно управлять дистанционно. Это одно из основных преимуществ бренда. Все товары этой марки работают через одно приложение для смартфона. Вы просто регистрируетесь в нем, и подключаете приборы по мере их установки. В данном случае вы получаете возможность включать свет дистанционно, прямо со своего смартфона, или получать информацию о том, что датчик сработал. То есть это еще и охранная система. И все это удовольствие стоит менее тысячи рублей. Работает система с любыми современными смартфонами вне зависимости от операционной системы. Минимальное требование к смартфонам под управлением Андроид – версия не ниже 7.0.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Выбор датчика по приниципу работы

Для определения движения используются разные технологии:

Инфракрасные (ИК) волны

Эти датчики реагируют на тепло, исходящее от объекта. Подходят как для улицы, так и для дома или квартиры.

Плюсы:

  • сравнительно невысокая цена;
  • можно регулировать зону и дальность захвата;
  • простой монтаж и эксплуатация.
Минусы:

  • реагируют на животных, тепло от батарей отопления или других бытовых приборов;
  • радиус действия сокращается при высокой температуре, запылённости и влажности воздуха;
  • не реагируют на человека в защитном покрытии, не пропускающем тепло.

Ультразвуковые сканеры

Реагируют на волны, отраженные движущимся объектом в пределах радиуса захвата.

Плюсы:

  • работа не зависит от температуры, влажности или запылённости воздуха;
  • срабатывают при движении тёплых и холодных объектов;
  • сравнительно невысокая цена.
Минусы:

  • не реагируют на медленно движущиеся объекты;
  • дальность действия в 1,5–2 раза меньше по сравнению с ИК датчиками;

Датчики с микроволнами

Генерируют сверхвысокие волны и контролируют отражённые сигналы.

Плюсы:

  • реагируют на движение за стеклом, тонкими стенами или перегородками;
  • повышенная точность срабатывания;
  • зона обнаружения — 360 градусов.
Минусы:

Дуальные (комбинированные) приборы

Датчики, которые работают с использованием двух технологий (например, ультразвук и инфракрасные волны). Это надёжные, но дорогие приборы.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

  • Высокая чувствительность;
  • Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
  • Наличие таймера;
  • Низкое энергопотребление;
  • Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

  • Питание от стандартных батареек ААА;
  • Крепление на двухсторонний скотч;
  • Небольшие размеры делают малозаметным;
  • Хорошая чувствительность;
  • Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

  • Стабильное подключение по протоколу ZigBee;
  • Работает при температуре -10 градусов;
  • Простая настройка, перезагрузка;
  • Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

  • Удобное крепление;
  • Небольшие размеры;
  • Широкий выбор сценариев;
  • Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

  • Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
  • Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
  • Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
  • Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

  • Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
  • Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

  • Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.

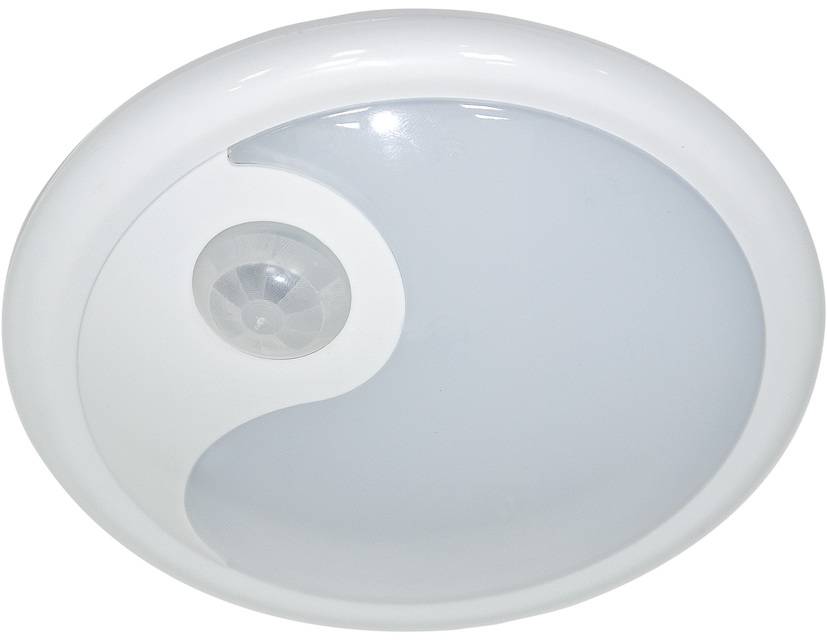

  • Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

  • Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
  • Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Принцип работы

Задача датчика движения — реагировать на движущиеся объекты и включать или отключать свет — в зависимости от уровня освещенности территории. Датчик реагирует не на само движение, а на тепло, которое излучает тот или иной объект (человек, животное). Тепло выделяется в виде инфракрасных лучей, которые проникают через линзу Френеля в датчике и далее направляются к сенсору. Как только сенсор обнаружил объект, излучающий тепло, происходит подключение света на заданный промежуток времени, по истечении которого свет гаснет.

Обычно датчики способны определять уровень освещенности. Благодаря этой функции исключается срабатывание системы в светлое время суток.

Основной минус датчиков движения состоит в их ложных срабатываниях, поскольку они откликаются на любой тепловой объект. К примеру, причиной ложных срабатываний может стать не только живое существо, но и работающий кондиционер или горячая батарея. Несколько исправить положение, снизив количество ложных срабатываний, помогает правильная настройка чувствительности устройства.

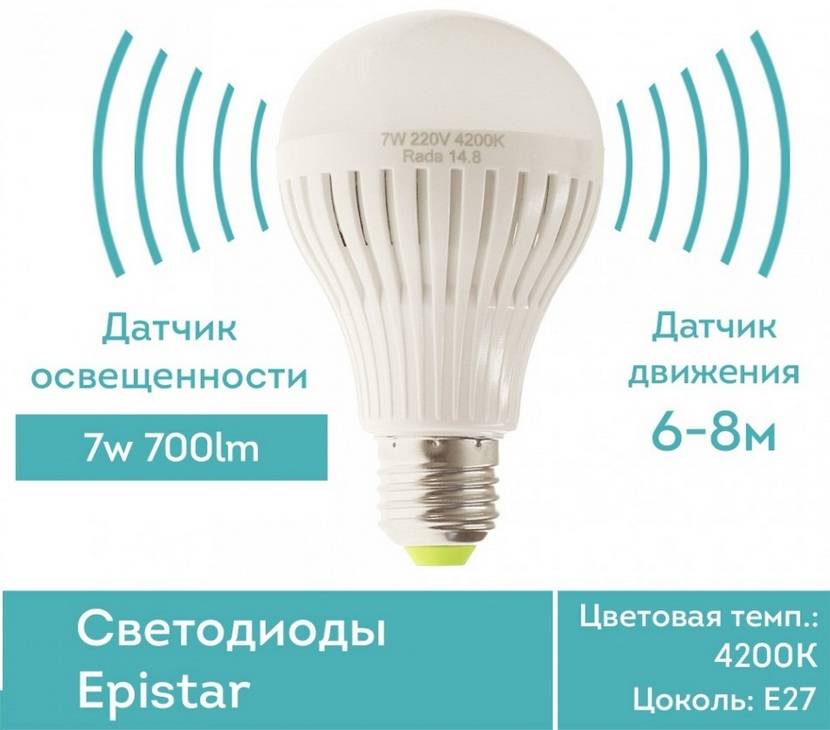

В отличие от устройств с внешним узлом автоматики, светодиодные лампы оснащаются встроенными детекторами. Компактность конструкции дает возможность установки в обычный патрон типа E27. Светильник с датчиком дает холодный белый свет. Мощность светодиодной лампы может быть в 5–10 раз меньше в сравнении с лампочкой накаливания, и это не сказывается на интенсивности свечения.

Важные характеристики светодиодной лампы, оснащенной датчиком движения:

  • напряжение — до 240 В (допускается уменьшение этого показателя до 180 В);
  • мощность устройства не отличается большими показателями (5 Вт достаточно для замещения 60-ваттной лампочки накаливания);
  • время функционирования после включения света;
  • разновидность патрона;
  • диапазон рабочих температур (от 20 градусов ниже нуля до 45 градусов тепла);
  • температура света (от 5,7 до 6,3 К);
  • угол срабатывания;
  • дистанция срабатывания;
  • количество световых диодов в одном светильнике;
  • уровень освещенности для подключения устройства;
  • срок эксплуатации.

Типы контроллеров

Существует две разновидности контроллеров, отличающихся между собой по способу получения сигнала:

  1. Активные. Излучение сигнала осуществляется от самого контроллера. Сигнал посылается на объекты и, если длина волны сокращается, происходит срабатывание детектора. Для работы такого типа контроллера необходимы приемник и излучатель.
  2. Пассивные. Способны фиксировать собственное излучение от приближающегося объекта. Считаются более простыми в техническом отношении, а потому и стоят дешевле. Пассивные контроллеры нередко грешат ложными срабатываниями.

Обзор популярных моделей

Хотя датчики освещённости не являются очень востребованным товаром, тем не менее, производители электротехнической продукции выпускают подобные изделия, т.к. борьба за экономию электроэнергии только усиливается, а их наличие − просто очень удобно при эксплуатации наружного освещения различной направленности, но не все это ещё осознали. Наиболее популярные модели на отечественном рынке приведены в следующей таблице, цена на датчики света для уличного освещения указана, по состоянию на II квартал 2019 года.

МодельБрендТехнические характеристикиСтоимость, рублей
«ФР-601»«IEK» (Китай)
  • максимальная мощность нагрузки – 2,2 кВт;
  • напряжение – 220 В;
  • диапазон освещённости – 5-50 Лк;
  • степень защиты − IP44.
220
«ФР-602»
  • максимальная мощность нагрузки – 4,4 кВт;
  • напряжение – 220 В;
  • диапазон освещённости – 5-50 Лк;
  • степень защиты − IP44.
280
«ФР-7М»«Реле и автоматика» (Россия)
  • максимальная нагрузка – 10 А;
  • напряжение – 220 В;
  • диапазон освещённости – 10-50 Лк;
  • степень защиты − IP40.
1 200
«WZM-01/S1»«ZAMEL» (Польша)
  • максимальная мощность нагрузки – 4 кВт;
  • напряжение – 220 В;
  • степень защиты – IP20.
2 500
«SNS L 07»«Elektrostandard» (Россия)
  • максимальная мощность нагрузки – 3,5 кВт;
  • диапазон освещённости – 5-50 Лк;
  • степень защиты − IP44.
530

Производители и цены

В приборах движения цена напрямую связана с качеством и производительностью прибора. Чем дороже устройство – тем большую зону оно способно охватить. Среди популярных марок стоит отметить приборы фирм:

  • Camelion;
  • Theben;
  • Ultralight.

Стоимость сенсоров начинается от 400 рублей и доходит до нескольких тысяч. Самые рейтинговые среди бюджетных моделей по версии Яндекс.маркета.

ИзображениеМодельУгол обзора, градусовДальность действия, метровСредняя цена, рубли
Camelion LX-39/Wh18012558
Rev 318012590
Feron SEN30 (датчик движения руки)305-8759
PIR16A18012505
IEK LDD12-029-600-0011209508
Elektrostandard SNS M 02180-3606512
ТДМ SQ0324-001412012519

Схема подключения

Существует несколько схем:

  • последовательная;
  • параллельная;
  • на несколько датчиков;
  • с использованием магнитного пускателя.

В первом случае управление целиком передается на датчик.

Если необходимо включение света на длительное время и объект не будет находиться в зоне действия, параллельно датчику ставят выключатель. Ремонтируя автомобиль и находясь под ним, человек будет нуждаться в освещении, но его движения не будут улавливаться. Тогда по завершении работы будет необходимо вручную выключить свет выключателем, но он снова включится благодаря датчику и выключится, когда объект выйдет из радиуса прибора.

В просторных по объему помещениях нужно нескольких штук, подключаемых параллельно и от одной фазы.

Магнитный пускатель используется, при использовании мощных светильников или дополнительного электрического оборудования.

Как подключить датчик движения к лампочке: алгоритм действий

Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, электрическую вилку, индикатор, лампочку с патроном, винтовой зажим, провод и зачистной инструмент.


Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, а также необходимый для этого инструмент

Первым делом следует выполнить прямое подключение лампочки к розетке. Затем для проверки работоспособности устройства датчик подсоединяется в разрыв цепи.

Концы электрического провода нужно подключить к вилке. Зачистка кабельной продукции выполняется специальным зачистным инструментом. Установка патрона осуществляется с противоположной стороны. Лампочка включается.

Определение в розетке фазы производится с помощью индикаторной отвертки. Чтобы удостовериться в том, что лампочка горит, вилка вставляется в розетку. Далее необходимо установить датчик движения в разрыв провода. Для этого отключается электропитание. Обе жилы проводов разрезаются, и выполняется очистка их концов.

На следующем этапе производится установка своими руками датчика движения в разрыв питающего провода. На основании инструкции, что прилагается к устройству, необходимо пропустить фазу через датчик на лампочку и подвести к нему ноль для питания. Фаза проходит через коричневый провод, выходит из красного и подается на лампочку. Соединения выполняются с помощью винтового зажима.


Под крышкой датчика имеется колодка для подключения, к ней подсоединены три цветных контакта, выходящих из корпуса

Любой датчик имеет два реостата. Первый отвечает за период времени суток. Слева от него изображено солнце, справа – луна. Если датчик будет использоваться в светлый период дня, устанавливают его на изображение солнца. В случае применения для ночного освещения он должен смотреть на луну.

Второй реостат контролирует время отключения устройства. Минимальное его положение свидетельствует о 5-секундном выключении. После настройки прибора вилка вставляется в розетку с учетом ранее определенной полярности. Выполняется движение рукой, чтобы датчик включил лампочку. Далее не совершается никаких движений, чтобы устройство отключило свет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
