Какое выбрать реле напряжения для защиты бытовых приборов

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

  • повышенная стоимость;
  • шум при работе;
  • инертность при работе;
  • не предусмотрена возможность регулировки параметров;
  • большие габариты и масса.

Выбор между реле и стабилизатором.

Причины срабатывания реле напряжения

Установка этой защиты позволяет избежать выхода из строя бытовой и промышленной аппаратуры, а так же предотвратить возможное возгорание устройств.

Неисправность электропроводки

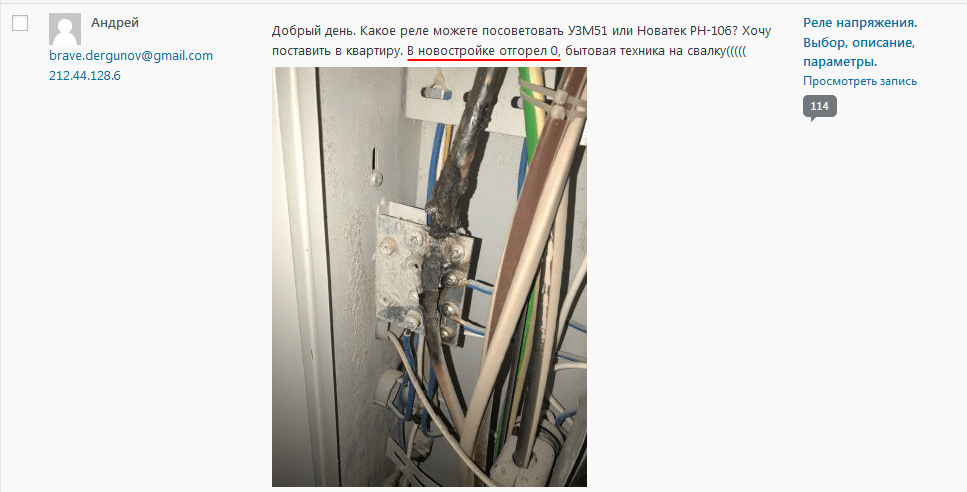

Один из случаев срабатывания защиты — отгорание нулевого провода во вводном шитке в здание. При этом вместо 220В в розетке может быть любое напряжение — от нескольких вольт, которое приводит к выходу из строя электродвигателей холодильников и кондиционеров, до 380В, при котором перегорает любая аппаратура — от лампочек и зарядок для мобилок до телевизоров и компьютеров.

Нестабильность параметров электросети

Электроснабжение многих жилых районов и промышленных предприятий осуществляется по линиям, проложенным ещё в советское время, поэтому оно не обеспечивает стабильного напряжения сети:

  • при повышенных нагрузках происходит падение напряжения, особенно в конце кабельной линии;
  • для обеспечения номинальных параметров сети на отдалённых участках линии электропередач электрокомпания может завысить выходное напряжение питающего трансформатора;
  • во время производства переключений в высоковольтных линиях возможно появление в розетках повышенного до 280В напряжения.

Установка РН поможет защитить электроприборы, но если проблемы являются постоянными или регулярными, то целесообразным будет установка стабилизатора. В этом случае, перед тем, как настроить реле напряжения, желательно изучить документацию стабилизатора и производить регулировку РН исходя их параметров этого устройства.

Для дома до (10 кВт)

Если вы живете в доме на постоянной основе, то требования к стабилизатору будут повыше

Если размещать стабилизатор в неотапливаемом помещении, то нужно обращать внимание на его рабочую температуру. Да и электроприборов в таких домах, как правило, больше – ведь на даче чаще всего нет большого количества навороченных устройств

6. Энергия Ultra 12000 — от 44 200 рублей

Активная мощность – 8.4 кВт, чего хватит для защиты всего дома и одновременной работы с требовательными инструментами: сварочный аппарат, циркулярная пила и т. д. При своей мощности прибор довольно компактный – 360 × 500 × 200 мм.

ДостоинстваНедостатки
  1. КПД 98%.
  2. Рабочая температура до -30 градусов.
  3. Точность стабилизации 3%
  1. Стоимость.
  2. Шум.

Энергия Ultra 12000 можно использовать в неотапливаемом помещении зимой – это несомненный плюс для тех, кто живет в доме круглый год. Стоит такое устройство дорого, но не нужно забывать, что один тиристор срабатывает более миллиарда раз, поэтому Ultra 12000 проработает очень долго. Следить за ним просто, достаточно только чистить вентиляционные щели.

Таблица характеристик Энергия Ultra 12000
ХарактеристикаЗначение
Активная мощность8,4 кВт
Диапазон входных напряжений138-250 В
Точность3%
Рабочая температура-30…+40
КПД98%
ОхлаждениеПринудительное
ИсполнениеНастенный

7. Ресанта LUX АСН-10000Н/1-Ц – от 10 935 рублей

Еще один стабилизатор напряжения 220 В, который подойдет для дома и инструментов на 10 кВт. За счет отсутствия механических частей крайне надежен. Но у него хромает точность стабилизации, поэтому изучите документацию к приборам, которые будут с ним работать.

ДостоинстваНедостатки
  1. КПД 97%.
  2. Высокая мощность за свою цену.
  1. Рабочая температура.
  2. Точность стабилизации 8%.

Я решил рассказать именно о нем, потому что по деньгам это отличный вариант для тех, кому нужна высокая мощность— стабильный прибор на 10 кВт всего за “десятку”.

Таблица характеристик Ресанта LUX АСН-10000Н/1-Ц
ХарактеристикаЗначение
Активная мощность10 кВт
Диапазон входных напряжений140-260 В
Точность8%
Рабочая температура0…+40
КПД97%
ОхлаждениеПринудительное
ИсполнениеНастенный

Обзор работы стабилизатора:

8. Rucelf SRWII-12000-L — от 15 959 рублей

Релейный стабилизатор напряжения, подходящий для дома и инструментов на 10 кВт. За свою цену предлагает довольно высокую мощность и входное рабочее напряжение, но при этом не лишен недостатков: количество ступеней стабилизации слишком маленькое, из-за этого страдает точность, которая падает до 8%. Если выбирать релейный стабилизатор для защиты осветительных приборов, то лучше остановиться на 36 ступенях.

ДостоинстваНедостатки
  • Соотношение цены и мощности;
  • Входное рабочее напряжение;
  • Естественное охлаждение.
  • Точность 8%;
  • Нужно ставить в отапливаемое помещение.

Практически не издает шума и крепится на стену – идеальный вариант для размещения внутри жилого помещения. А сделать это придется, потому что при отрицательной температуре устройство работать не сможет.

Таблица характеристик Rucelf SRWII-12000-L
ХарактеристикаЗначение
Активная мощность10 кВт
Диапазон входных напряжений110-275 В
Точность8%
Рабочая температура0…+45
КПД95%
ОхлаждениеЕстественное
ИсполнениеНастенный

Познакомьтесь с ним поближе:

Настройка режимов

Кнопки настроек реле

Пороговые значения РКН выставляются с помощью нескольких потенциометров по градуированной шкале, вынесенной вместе с ручками на переднюю панель.

В отдельных образцах для установки пределов срабатывания применяются кнопки.

Шаг, с которым задаются нижняя и верхняя граница у большинства образцов РКН составляет один Вольт. Правильность выставления нужного параметра контролируется по индикаторному табло, имеющемуся на лицевой панели прибора.

На некоторых моделях предусмотрен еще один регулятор, задающий время возвращения устройства в исходное состояние, момент повторного подключения нагрузки к силовой цепи. Оно может выставляться в широком диапазоне значений от нескольких секунд до 10 минут.

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения
(отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве — показывает значение
напряжения в реальном времени. Это достаточно удобно и необходимо для оценки
ситуации с напряжением в сети. Погрешность показаний низкая, разница
относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25,
32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение
10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с
шагом 1 Вольт, нижнее — от 120 до 210 В. Время повторного включения от 3 до 600
сек., с шагом 3 секунды.

Я выставляю на реле напряжения Zubr, максимальное (верхнее)
значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.

У приборов с индексом t
в названии, например Zubr D63t,
есть термозащита от внутреннего перегрева.  Т.е. при увеличении
температуры самого прибора до 80 градусов (например из-за нагрева
контактов) — он отключается.

Реле напряжения
Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только
однофазными.

В паспорте и приведенных схемах подключения реле напряжения Зубр,
не сказано про ограничения по току, но в старой документации, ранее
указывалось, что не более 0,75 от номинального.

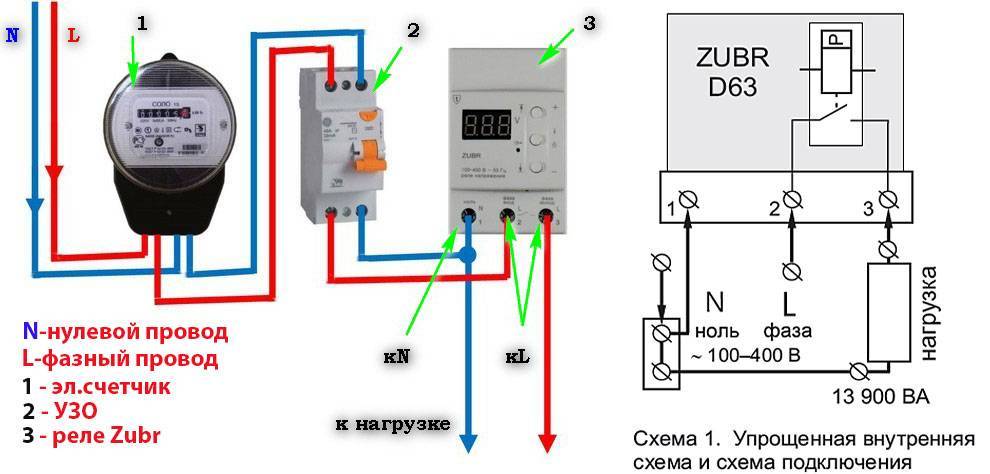

Схема подключения реле напряжения Zubr

В настоящее время, производители уверяют, что реле  можно
подключать по номиналу. Если номинал Зубра меньше номинала вводного автомата,
тогда нужно применять в схеме подключения реле напряжения — контактор.

Гарантию на реле напряжения
Zubr производитель дает целых 5 лет! Имеет очень хорошие отзывы от коллег — форумчан. И также, как у Меандра на форуме МастерСити есть
представитель Zubra, который не боится общаться публично. И кстати,
показательно на примере УЗМ и Зубра, что представители производителей
качественной продукции не боятся общаться на форумах.

Установка РН

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

Работы по установке РН следует производить только при отключенном вводном выключателе!

Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.

РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.

Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:

Vitichekпользователь FORUMHOUSE

К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.

Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:

Система защиты от перепада напряжения.

Какой из приборов выбрать, чтобы защита действительно работала?

Мы попросили ведущего инженера компании «Аксиом Плюс», более 10 лет занимающейся продажей электротехники, поделиться практическим опытом и посоветовать устройства, которые реально помогают оградить бытовую технику от скачков напряжения. И вот что выяснили.

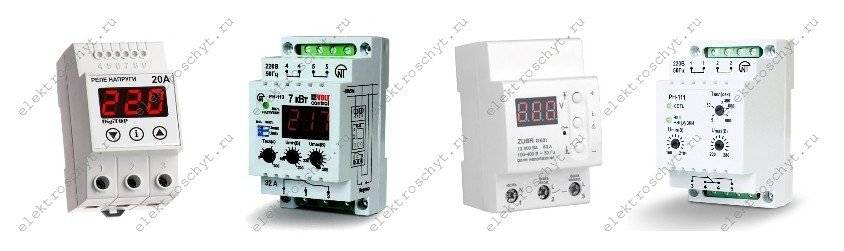

Самые популярные реле напряжения на 16А

  1. Volt Control РН-101М от «Новатек-Электро»;

  2. R116y от «ZUBR»;

  3. V-protector Vp-16AS от «DigiTOP»;

  4. e.control.v07 от «E.Next».

У данных приборов много общих характеристик помимо значения максимального тока и конструктивного исполнения в розетку. Функционально все предназначены для отслеживания напряжения в сети и отключения подсоединенного электроприбора при выходе его значения за безопасные пределы. У всех четырех регулируется время задержки повторного включения после восстановления безопасных параметров сети и верхняя и нижняя граница напряжения. Значения напряжения питания 230В, а фазного (номинального) 220В.

А вот специфические отличия скрыты от непосвященного взора, но известны инсайдерам электротехнического мира. Об этом имеете право знать и Вы! Краткое досье каждой модели.

Volt Control РН-101М 16А от «Новатек-Электро»

Производится в Украине, рассчитан на частоту сети 47-65 Гц. Диапазон регулировки срабатывания по минимальному напряжению (U min) 70-100% от номинального, по максимальному (U max) 105-125%. Цена: 484,50 грн.*

Преимущества:

  • наличие сетевого фильтра и защиты по току. По сути это реле напряжения + токовый автомат + сетевой фильтр. Оно обеспечивает защиту от высокочастотных и высоковольтных импульсных помех и ограничивает ток в нагрузке до 15А. Такая функция эксклюзивна и доступна лишь для этой модели из четверки;

  • производитель известный, его продукция хорошо зарекомендовала себя в украинских реалиях.

  • простота настроек. На передней панели корпуса устройства от «Новатек-Электро» смонтированы удобные и интуитивно понятные поворотные ручки. С их помощью Вы можете легко регулировать настройки максимального и минимального напряжения, а также время автоматического поставарийного повторного включения (от 5 до 900 с).

Недостатки:

не обнаружены.

Рекомендации: хороший выбор для защиты дорогостоящей бытовой техники. Идеальный по удобству и простоте настроек вариант – например, для лиц пожилого возраста или тех, кто не хочет (не может) тратить время на изучение функционала.

R116y от «ZUBR».

Производится в Украине, рассчитан на частоту сети 48-52 Гц. Диапазон регулировки срабатывания по U min: 55-95% от номинального значения, по U max: 100-125%. Диапазон времени автоматического повторного включения 3-600 секунд. Цена: 365,00 грн.

Преимущества:

высокое качество сборки конструкции, 2 года гарантии.

Недостатки:

потребуется потратить время на чтение инструкции, чтобы понять, как установить параметры работы с помощью кнопок на корпусе.

Рекомендации: благодаря высокому уровню надежности вариант достоин покупки для защиты самых важных и дорогих домашних электроприборов.

V-protector Vp-16AS от «DigiTOP».

Производится в Украине с использованием китайских деталей. Рассчитан на частоту сети 50 Гц. Диапазон регулировки срабатывания по U min: 55-90% от номинального, по U max 95-120%. Диапазон времени автоматического повторного включения 5-600 секунд. Цена: 317,24 грн.

Преимущества:

самая дешевая из четверки цена.

Недостатки:

высокий процент брака. По словам нашего консультанта, практически каждое 10-е реле от «DigiTOP» может преподнести неприятный сюрприз. К слову, производитель беспрекословно меняет устройства по гарантии, но все-таки это чревато обманутыми ожиданиями и потраченным временем.

Рекомендации: благодаря самой низкой цене в нашем рейтинге подходит, если бюджет ограничен, а перспектива возможного брака не пугает (Вы располагаете временем на процедуру возврата/ремонта/замены).

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

  • Установка порогового срабатывания по максимальному значению – Umax.
  • Установка минимального значения, при котором происходит срабатывание устройства – Umin.
  • Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

  • Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
  • Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
  • При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

  • Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
  • Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
  • Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
  • Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
  • Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
  • Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
  • Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

  • Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
  • Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Альтернативный вариант — реле контроля напряжения в сети

Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.

Варианты модульных реле напряжения

Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.

Реле напряжения ASV-3M после срабатывания необходимо включить вручную

При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.

Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.

Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.

Монтажная схема подключения реле напряжения в сети 220В

Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.

Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.

Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.

Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.

При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.

Схема подключения нескольких реле напряжения в однофазной сети

В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.

Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

  • упрощенное внутреннее подключение;
  • совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.

Реле напряжения необходимо для защиты электрической сети от перепадов напряжения. В настоящее время вопрос о стабильной величине напряжения электросети стоит достаточно остро. Сетевые организации не спешат делать реконструкции и модернизации линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях довольно частое явление.

Согласно ГОСТ 29322-92 напряжение в электросети нашей страны должно быть в пределах 230 В при одной фазе и 400 В между фазами. Но если вы живете в сельской местности или недалеко от города, то проблемы с постоянной величиной напряжения очень высоки, да и в самом городе этого исключать не стоит, особенно в старом жилом фонде. Перепады напряжения очень пагубно влияют на электроприборы в доме. Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания. Ну а высокое напряжение просто «убьет» вашу бытовую технику. Уверен, что многие слышали про «отгорание нуля» в многоэтажках, и как целыми подъездами носят в мастерские ремонтировать бытовую технику.

Причины возникновения колебаний напряжения в сети бывают разные:

  • Замыкание одной из фаз на нейтраль, в итоге в розетке будет 380 Вольт.
  • Отгорание (обрыв) нуля, если у вас в это время низкая нагрузка, то напряжение будет тоже стремится к 380 В.
  • Неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционеры, то высокая вероятность, что они «сгорят».

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители. Допускается ли установка РН до счётчика электроэнергии? Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В. Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии. Реле напряжения. Защита от перепадов (скачков) напряжения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
