Установка кондиционера своими руками: производим монтаж по инструкции в квартире

Как установить мобильный кондиционер

Мобильный кондиционер установить намного проще, чем любой другой. Но и здесь потребуются некоторые навыки работы. Также необходим следующий набор инструментов:

1. Плотная пластмасса (толщина 10-12 мм). Она потребуется для создания барьера между прохладным воздухом в помещении и теплым снаружи.
2. Пила для пластика.
3. Малярный скотч или лента, с помощью которой фиксируется лист.
4. Монтажная пена или любой уплотнитель, который обеспечит водо- и воздухонепроницаемость.

Вариант установки мобильного устройства

Лучше всего мобильный кондиционер поставить возле окна, при этом избегая переломов на шланге воздухоотвода. Последовательность действий по монтажу следующая:

1. Производятся все необходимые замеры и диаметр воздухоотвода.
2. Вырезается отверстие для него. Оно должно быть на 3-4 см. меньше самой трубы. Это поможет плотно ее зафиксировать.
3. Производится герметизация оргстекла. Это можно сделать с помощью липкой ленты, герметика или монтажной пены.
4. Нужно открыть оконную раму и закрепить там вставку из оргстекла. Сделать это можно при помощи той же ленты или герметика.
5. После этого можно установить сам моноблок. Для этого выбирается место для его монтажа, в воздухоотвод вставляется дренажный шланг, а он – в вытяжное отверстие моноблока. Другой конец шланга выводится на улицу.
6. Через 2-3 часа можно включить кондиционер.

Подключение внешнего блока кондиционера

При подключении внешнего блока к электросети все провода необходимо соединять подобным способом. Если его мощность будет составлять 4.8 кВт, тогда сечение кабеля должно составлять 3х2.5 см. Выходной автомат, который располагается в щитке необходимо размещать, если нагрузка будет составлять не менее 20 А.

При монтаже проводки ее следует укладывать в гофрированную трубу. Также при укладке дренажной линии кондиционера используйте гофрированную трубу. При использовании этой методики в дальнейшем вы легко сможете произвести замену кабеля. При необходимости гофрированную трубу можно уложить в специальный короб для электропроводки.

Прокладка коммуникаций сплит-системы

Разрежьте медные трубки, оставляя запас на изгибы около метра. Для выгибания трубок используйте специальные инструменты, чтобы избежать образования вмятин, морщин и растрескивания металла. На подготовленные трубки наденьте теплоизоляцию – пенополиуретановые шланги.

На утепленные трубы наденьте резьбовые фланцы так, чтобы резьба располагалась у конца трубки. На следующем этапе проведите развальцовку трубок. Делайте развальцовку очень аккуратно, чтобы на трубках не появились канавки и трещины. Гайка при этом должна легко надеваться на вальцовку, а затяжку лучше выполнять динамометрическим ключом, чтобы исключить выдавливание развальцованных соединений из гайки.

Поочередно прикрепите трубопроводы к соответствующим штуцерам, их сложно перепутать из-за разных диаметров. На штуцерах закрутите фланцы, чтобы контакт был плотным, но не пережатым, иначе вы можете повредить трубку. В заключение к патрубку стока подсоедините отрезок пластиковой трубки с армированным корпусом. Фиксацию выполните куском термоусаживаемой трубки или резьбовым фланцем, если он имеется в комплекте. Дренажную трубку как можно дальше отведите от несущей стены.

После этих операций заведите трубы в отверстие, выровняйте, с наружной стороны зафиксируйте плотно к стене хомутами. Рядом прикрепите кабель проводки, подключите трубопровод к внешнему блоку кондиционера. Отверстие закройте монтажной пеной или силиконом. Все наружные соединения проверьте на герметичность с помощью велосипедного насоса и мыльного раствора. Если где-то пропускает воздух, резьбу затяните плотнее.

Как выполнить вакуумирование системы

Вакуумирование системы позволит удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе не получится полностью выкачать воздух. Для этого вакуумный насос подсоединяют к системе и в течение часа откачивают воздух.

Заполнение хладагентом и тестирование установленного кондиционера

Закачайте в систему хладагент из баллона. Для этого к баллону подключите переходник и манометр, заполните резервуар, строго следя за давлением. После завершения процесса включите на кондиционере автомат-разъединитель, сплит-система самостоятельно выйдет в тестовый режим. Если все функционирует без сбоев, равномерно поступает холодный воздух, закрывайте отверстие в стене и убирайте последствия монтажа.

Прокладка коммуникаций сплит-системы

Разрежьте медные трубки, оставляя запас на изгибы около метра. Для выгибания трубок используйте специальные инструменты, чтобы избежать образования вмятин, морщин и растрескивания металла. На подготовленные трубки наденьте теплоизоляцию – пенополиуретановые шланги.

На утепленные трубы наденьте резьбовые фланцы так, чтобы резьба располагалась у конца трубки. На следующем этапе проведите развальцовку трубок. Делайте развальцовку очень аккуратно, чтобы на трубках не появились канавки и трещины. Гайка при этом должна легко надеваться на вальцовку, а затяжку лучше выполнять динамометрическим ключом, чтобы исключить выдавливание развальцованных соединений из гайки.

Поочередно прикрепите трубопроводы к соответствующим штуцерам, их сложно перепутать из-за разных диаметров. На штуцерах закрутите фланцы, чтобы контакт был плотным, но не пережатым, иначе вы можете повредить трубку. В заключение к патрубку стока подсоедините отрезок пластиковой трубки с армированным корпусом. Фиксацию выполните куском термоусаживаемой трубки или резьбовым фланцем, если он имеется в комплекте. Дренажную трубку как можно дальше отведите от несущей стены.

После этих операций заведите трубы в отверстие, выровняйте, с наружной стороны зафиксируйте плотно к стене хомутами. Рядом прикрепите кабель проводки, подключите трубопровод к внешнему блоку кондиционера. Отверстие закройте монтажной пеной или силиконом. Все наружные соединения проверьте на герметичность с помощью велосипедного насоса и мыльного раствора. Если где-то пропускает воздух, резьбу затяните плотнее.

Как выполнить вакуумирование системы

Вакуумирование системы позволит удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе не получится полностью выкачать воздух. Для этого вакуумный насос подсоединяют к системе и в течение часа откачивают воздух.

Рекомендации мастеров по установке

Часто бывает, что установленная самостоятельно или мастером техника при отжиме начинает вибрировать. Это говорит о том, что монтаж произведен неправильно. Поэтому еще до покупки необходимо определиться с местом для машины, ознакомиться с рекомендациями специалистов по установке.

Профессиональные советы по монтажу стиральной машины, а также пошаговая инструкция помогут выполнить установку и подключение по всем правилам.

Совет #1 — подготавливаем условия для монтажа

Выбирая габаритные размеры, тип конструкции и технические характеристики модели, руководствуются не собственными пожеланиями, а возможностями помещения, в котором она будет стоять.

К необходимым условиям для работы стиральной машины относится близкое расположение розетки и воды. Это поможет избежать удлинения электрических кабелей и шлангов.

Обращают внимание и на удобство пользования, а также на эстетическую составляющую. Проблемы с размещением чаще всего возникают в малогабаритных квартирах

Совет #2 — выбираем оптимальное помещение

Большая часть пользователей при выборе места выбирает ванную комнату, как наиболее подходящую с точки зрения логики.

Ведь именно здесь расположены водопроводные трубы и канализационный слив. К тому же процесс стирки будет скрыт от глаз.

При выборе места для машинки обращают внимание на следующие моменты:

• способность пола выдерживать вибрации;
• возможность прокладки коммуникаций на удаленные расстояния;
• в ходе замеров необходимо учитывать неровности на стенах;
• пространство для установки машинки должно быть хотя бы на 1 см больше ее номинальных размеров.

Если места мало, а габариты машины велики, стоит подумать о размещении агрегата на кухне или в коридоре.

Совет #3 — важность правильного подключения

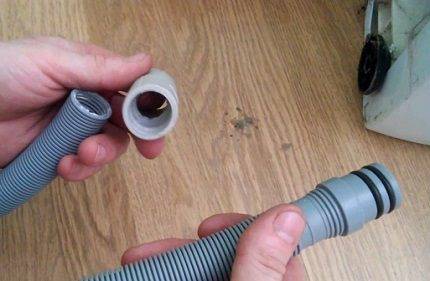

Подключение воды к машине

Машинная стирка, как любая другая, невозможна без воды. Водопровод должен отвечать двум основным требованиям: достаточное давление в трубах и чистая вода.

Если они не соблюдаются, для повышения давления устанавливают насос, а воду подвергают фильтрации. В трубу, подающую воду в машинку, встраивается кран для ее перекрытия. Таким образом, вероятность протечки становится минимальной.

Вопрос подачи электроэнергии

Стиральная машина – агрегат, обладающий большой мощностью. Жильцам старых квартир, в которых не менялась проводка, рекомендуется провести отдельный кабель, так как установленные много лет назад провода и розетки для подключения современной техники не подходят. Сечение кабеля должно отвечать предполагаемой нагрузке.

Совет #4 — учитываем внешние факторы

Качественный пол и напольное покрытие

К качеству пола требования предъявляются высокие. Он должен быть строго горизонтальным, твердым и ровным.

Покрытию пола придется выдерживать вибрации, создаваемые вращающимся барабаном. Если относительно качества возникают сомнения, в месте установки машинки необходимо его укрепить.

Температура окружающей среды

В отапливаемой квартире или доме техника находится в тепле. При длительном отключении отопления, которое нередко наблюдаются в загородных домах и в технических помещениях, оборудование оставлять нельзя.

Утюг с отпаривателем

Пожалуй, самый спорный пункт – расстаться с утюгом готовы немногие. Однако недавние тесты, проведенные Роскачеством, свидетельствуют, что скоро и утюг начнет сдавать позиции, а на смену ему придет парогенератор. Эти устройства во многом превосходят утюги и с легкостью справляются даже со сложными складками благодаря высокому давлению пара.

Эксперты протестировали качество глажки на хлопке, полиэстере и джинсах, и выяснили, что устройства для глажки паром уже догнали по эффективности даже самые продвинутые утюги с фирменными металлокерамическими подошвами. Однако средний ценник на парогенератор пока еще удерживает многих от того, чтобы заменить им утюг.

Паровая глажка – технология, быстро завоевывающая популярность

Определенную популярность завоевали и недорогие мини-версии парогенератора – ручные отпариватели, при помощи которых удобно гладить громоздкие вещи, например, шторы или верхнюю одежду. А еще они компактны и их можно брать с собой в поездки, чтобы в любой момент привести в порядок вещи, вынутые из чемодана.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

1. Открутить все заглушки на портах.
2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
6. На выход с золотником накручивается заглушка.
7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
8. Система готова к работе.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Общая информация

Что собой представляет наружный блок кондиционера и зачем он нужен? Каждый мастер должен знать ответы на эти несложные вопросы.

Начнем издалека. Современный кондиционер (сплит-система) состоит из двух блоков: наружного и внутреннего. Наружный блок можно заметить на фасаде здания снаружи, а внутренний — на стене в комнате. Они соединены между собой с помощью медных трубок и проводов. Холодильный агент (фреон) циркулирует по трубкам, при этом его состояние изменяется из жидкого в газообразное, и наоборот.  За счет этого и производится охлаждение или нагрев воздуха. Без наружного блока этот процесс невозможен. Исключение составляет кондиционер типа «моноблок», но в этой статье мы говорим о сплит-системах.

В наружном блоке таится множество важнейших компонентов: от компрессора до вентилятора. Из-за этого устройство весит немало, поэтому для его установки лучше привлекать сторонних специалистов. Мы не рекомендуем устанавливать наружный блок самостоятельно.

Внешний блок постоянно подвергается различным осадкам, поскольку установлен на улице. Поэтому он изготавливается из прочной стали, способной выдерживать большие нагрузки. Для дополнительной защиты мастера используются козырек, который вешают над блоком.

Срок службы наружного блока сплит системы во многом зависит от интенсивности эксплуатации и качества монтажа. Во время работы аппарат издает сильные вибрации, которые необходимо гасить с помощью специальных прокладок, установленных между креплением и блоком

И это только один из нюансов, на которые стоит обратить внимание

Опытные мастера-монтажники знают о подобных особенностях и заранее предусматривают возможные проблемы. Выбирая мастера для установки наружного блока кондиционера, отдавайте предпочтение опытным специалистам с хорошими рекомендациями. Не стоит обращаться к мастерам, которые готовы выполнить работу быстро и дешево. Ведь наружный блок, установленный на фасаде, может стать причиной несчастного случая. Лучше поручите монтаж блока специалистам из сервисного центра, с подписанием договора и прочими бумагами.

Порядок установки кондиционера выглядит следующим образом:

1. Подбор и разметка места под установку внутреннего блока;

2. Штробление стен, укладка коммуникаций;

3. Монтаж наружного блока, подключение к коммуникациям;

4. Монтаж внутреннего блока, подключение к коммуникациям;

5. Вакуумизация системы, заправка фреоном и тестирование.

Как видите, установка внешнего блока осуществляется в середине процесса монтажа системы кондиционирования.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока
Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.
