Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

Обязательное мероприятие для содержания здания

Планируя работы по возведению и обустройству зданий, обращайте внимание на современные строительные технологии. Одной из них является установка навесного вентилируемого фасада. Этот способ обустройства зданий был внедрён и успешно апробирован на Западе, а позже получил повсеместное применение, в том числе в России

Он подразумевает быстроту исполнения, обеспечивает хороший дизайн, а также высокую энергоэффективность. Одним из самых важных мероприятий при установке является утепление вентилируемого фасада

Этот способ обустройства зданий был внедрён и успешно апробирован на Западе, а позже получил повсеместное применение, в том числе в России. Он подразумевает быстроту исполнения, обеспечивает хороший дизайн, а также высокую энергоэффективность. Одним из самых важных мероприятий при установке является утепление вентилируемого фасада.

Зачем это нужно делать

Если утепление вентфасада не осуществить поздней весной или летом, зимой все усилия, затраченные на его установку, будут нивелированы. Первая проблема, которая ждёт нерадивого домовладельца, это, конечно же, низкая температура внутри помещений. При этом средства изоляции, установленные на окна с целью утепления, окажутся неэффективными. Такая ситуация приведёт к потребности в дополнительном обогреве. Это, во-первых, не так эффективно, во-вторых, увеличит расход энергоресурсов и, соответственно, плату за них.

Низкая температура в холодное время – проблема серьёзная, но не ключевая. Большое коварство таит образование плесени, распространяющейся по помещениям при повышенной влажности и низкой температуре. Она медленно, но безжалостно портит стены, потолки, ну а самое главное, вдыхание спор, которыми она размножается, вредно для здоровья человека. Её попадание в организм способно спровоцировать развитие грибка, являющегося причиной тяжёлых заболеваний.

Отсюда следует единственный вывод – если установили вентилируемый фасад, включите в планы и бюджет расходы по его утеплению. Рано или поздно такую операцию придётся провести, но работы могут быть усложнены разной степенью изношенности компонентов системы.

Особенности и преимущества вентфасада

Рассматриваемый способ облицовки зданий подразумевает использование трех составных элементов:

теплоизоляционный материал;
крепления (анкеры);
облицовка.

Несущей основой вентилируемого фасада выступают стены — именно к ним крепится облицовка посредством направляющих (горизонтальных/вертикальных) или кронштейнов. Размер последних влияет на конечную величину зазора для притока воздуха. Плиты теплоизоляционного материала крепятся к стене на дюбели или кронштейны, а надежность всей системы обеспечивается надежным основанием фасада, изготовленного из алюминия либо нержавеющей стали.

Помимо ожидаемого снижения тепловых потерь помещения, вентилируемые фасады долговечны (служат не один десяток лет). К другим преимуществам стоит отнести:

Эффективность отвода пара.

Обеспечивается наличием прослойки для циркуляции воздуха по поверхности утеплителя. Также, с целью движения потока, в верхней и нижней частях фасада выполняются сквозные отверстия, через которые воздушные массы поступают и отводятся. Двигаясь вверх, они забирают влагу с поверхности теплоизоляции и уводят его за пределы вентилируемого фасада.

Низкая вероятность появления грибка на стенах, утеплителе и облицовке.

Постоянная циркуляция воздуха не позволит распространиться вредным микроорганизмам и культурам.

Возможность реставрации неровных стен зданий.

По мере эксплуатации боковые стороны строений могут деформироваться, что сделает их неэстетичными. Поскольку при использовании вентфасада облицовочный материал не примыкает вплотную к стенам, становится возможно исправить геометрию и придать даже ветхим, изношенным домам обновленный вид. При этом улучшатся их эксплуатационные характеристики, а срок службы продлится.

Легкость монтажа элементов вентилируемого фасада.

По сравнению с распространенным способом многослойного нанесения штукатурки монтаж фасада намного проще. К тому же, нет работы с жидкими материалами — это позволяет осуществлять монтаж в любое время года.

Простота ремонта при необходимости.

Чтобы отреставрировать какой-либо элемент вентфасада, достаточно снять облицовку, тем самым получив доступ к остальным его сегментам.

Увеличенный срок службы утеплителя.

Поскольку теплоизоляционный материал скрыт от дождя, снега и грязи под слоем облицовки, вероятность его взаимодействия с негативными погодными условиями снижается в разы. Если утеплитель не намокает вовсе, как в случае с вентфасадом, он прослужит больше срока, указанного заводом-изготовителем.

Дополнительное преимущество при звукоизоляции зданий.

Свойство ощущается при любом способе утепления, но рассматриваемый вариант имеет свои особенности, зависящие от выбора материала.

Даже если монтируемый вентилируемый фасад не будет иметь слой утеплителя, он будет надежнее защищать здание от теплопотерь и постороннего шума. Объясняется это тем, что пространство под облицовкой в силу физических законов всегда имеет несколько большую температуру, чем по другую сторону от нее. Однако если в построенном доме проживают круглый год, без теплоизоляции не обойтись. Чтобы не менять утеплитель ежегодно, лучше раз и навсегда выполнить качественно работы по обшивке здания с вентфасадом. Но прежде необходимо знать, какими свойствами должна обладать теплоизоляция.

Что представляет собой вентилируемый фасад

Вентилируемые фасады – это специальная технология установки фасада, которая состоит из различных материалов, выбираемых для облицовки, крепящихся на металлический каркас, располагаемый со стороны несущего слоя, а также к монолитному перекрытию, что позволяет циркулировать воздуху между свободным зазором, предотвращая накопление лишней влаги.

Система вентилируемого фасада включает в себя:

утеплитель;
ряд крепежных изделий (шурупы, профили, дюбели, кронштейны);
специальная мембрана, обладающая противоветровым и влагозащитным эффектом;
прослойка воздушного типа, защищающая строение от температурных перепадов;
слой финиша, включающий форменные плиты или облицовочные панели для создания внешнего вида общей конструкции.

Необходимо помнить, что важнейшим фактором надежности любого здания является его устойчивость к различному роду возгораниям. Вентилируемые фасады в своей системе предусматривают применение материалов, имеющих такие свойства, как: не сгораемость и трудная воспламеняемость

Кроме того, что особенно важно, подобная облицовочная система компенсирует возможность возникновения колебаний температуры как в процессе смены годовых сезонов, так и в течение дня. Такие характеристики, безусловно, снижают риск образования нагрузки в несущей конструкции и исключают растрескивание наружного фасадного слоя

Система вентилируемого фасада: ряд основных преимуществ и недостатков

Благодаря воздушному слою, находящемуся между внешней облицовочной поверхностью и утеплителем, в любое строение может пропускать воздух, что, в свою очередь, позволяет избавить от переизбытка влаги, посредством ее полного выведения в окружающее конструкцию пространство. Кроме того, наличие воздушной тяги сохраняет внутренний утепляющий материал, делая его сухим и увеличивая срок службы.

Отсутствие необходимости проведения подготовительных работ по обработке стен перед установкой фасада.
Гарантия долгой эксплуатации (не менее 45 лет).
Высокие показатели сохранения тепла, что позволяет снижать количество финансовых затрат на отопление помещений.
Отличная звуконепроницаемость.
Защита от ударов молнии.
Универсальность, удобство и небольшие временные затраты на монтаж независимо от времени года, в которое производится установка.
Возможность вывода лишней влаги через систему дренажа.
Обеспечивает безопасность конструкции при возникновении возможного пожара.
Свободные потоки воздуха внутри, позволяющие всему помещению «дышать».
Защита стен от естественного нагревания летом.
Легкость в ремонте.

Недостатки:

Монтажные работы по установке фасадов требует обязательного привлечения квалифицированных работников.
Несовершенство теоретических положений технических правил по пожаробезопасности для вентилируемых фасадов.
Система монтажа не требует наличия обязательного разрешения на работы, что значительно повышает риск возгорания или обрушения конструкции из-за непрофессионального подхода строительной бригады.
Завышенная цена на фасад.
Необходимость выработки топографического подхода к монтажу, что объясняется часто встречающимся несоответствием боковых поверхностей общего основания здания.

Средняя стоимость вентилируемых фасадов. Фирмы производители

Первой страной производителем системы вентилируемых фасадов с 1950 года, по общим, но весьма спорным данным, стала Германия. В Россию же подобная строительная технология пришла только в середине 1990 годов.

Наиболее известным производителями являются фирмы:

Aluminium (Германия);
Schuco;
Vikona;
Rehau;
Metalplast Bielsko (Польша);
Yawal;
U-kon (Россия);
Алкоте;
Профиль НН и другие производители, в том числе Бельгии и Италии.

В среднем, стоимость вентилируемого фасада, напрямую зависит от строительного материала, участвующего в его изготовлении. К наиболее дорогостоящим относят кассетные металлические конструкции, выполненные из алюминия. Их цена в конечном исполнении может достигать до 4000 рублей за кв.м. Стоимость фасадов из керамического гранита колеблется в пределах от 1700 до 3000 рублей. Сайдинговые или профилированные системы обойдутся в 2000 рублей за кв.м. Представленные цены являются лишь примерными.

Поэтому настоящую стоимость фасада из конкретного материала необходимо уточнять у поставщика на момент оформления заказа.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на проектирование сооружений повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Теперь рассмотрим, можно ли применять эту схему для вентилируемого фасада с утеплением 100 мм

Для фасада с утеплением 100 мм такой вариант фасада выполнить сложно, так как П-образный подвес (см рисунок 9) имеет размер «а» равный 100 мм.

Это означает, что, если на него надеть вату толщиной 100 мм, то будет сложно организовать воздушный зазор. Нужен будет или подвес 125 мм, а он дороже. (Обычный стоит примерно 0,8 грн, а 125 мм – примерно 1,20 грн). Если вариант с подвесом с размером 125 (вместо 100 мм), подходит, то тогда можно применять этот вариант для вентилируемого фасада с утеплением 100 мм.

Примечание. Применение подвеса с размером 125 мм дает вентиляционный зазор размером 25 мм. Этого, по нашему мнению, мало. Поэтому, мы и рекомендуем для вентилируемого фасада с утеплением 100 мм, решение с самодельным крепежным элементом, описанное ниже.

Декоративный утеплитель фасадов

Строители часто применяют декоративное утепление фасадов. Для этого используются специальные декоративные панели. Это качественный, эффективный и практичный материал, который нередко применяют для изоляции частных домов и коттеджей. Выбор панелей широк и разнообразен, поэтому владельцам недвижимости бывает сложно сделать выбор. Популярностью пользуются панели из пенополистирола. Перед монтажом обязательно выполняются подготовительные работы.

Стены, возведенные из различных строительных материалов, имеют свои особенности. Что нужно учитывать при теплоизоляции бетонного здания:

Перед тем как приступать непосредственно к утеплению такого дома, стоит выполнить тщательную обработку поверхности антисептическим составом.
Нельзя выполнять изоляцию некоторых участков, работы нужно выполнять по всей площади.
В обязательном порядке применяется гидроизоляция, поскольку бетон не обладает устойчивостью к влаге.

Процесс утепления дома из дерева имеет свои специфические особенности:

Первый этап – тщательно высушивается дерево.
В обязательном порядке между облицовкой и утеплительным слоем оставляют пространство, где будет свободно циркулировать воздух.
Обязательно используют гидроизоляцию.
Для древесины нужно подбирать такой утеплитель, который обладает высшими паропроницаемыми свойствами.

Здания, возведенные из шлакоблока, лучше утеплить по технологии «мокрого фасада». Некоторые фасадные работы, связанные с утеплением и финишной отделкой, лучше доверить профессионалам. Специалисты знают, как сделать правильный клеевой раствор, как правильно уложить изолятор. Для важна температура воздуха на улице. От погодных условий, когда будет выполняться монтаж утеплителя и нанесение финишной отделки, будет зависеть прочность и надежность всей конструкции. Нельзя однозначно сказать, какой теплоизоляционный материал лучше использовать. Все современные изоляторы имеют как сильные, так и слабые стороны. Если вы не уверены в собственном выборе, лучше проконсультироваться с профессиональным опытным мастером.

Этапы монтажа утеплителя при устройстве вентилируемого фасада

1 этап. Установка кронштейнов

Поверхность стены очищается от загрязнений, выравнивается. Временно демонтируются кондиционеры, системы отвода дождевой воды. Выполняется грунтование поверхности, что в будущем позволяет избежать образования грибка, плесени. Места, где цоколь примыкает к стене, обрабатываются аквастопом.

Разметка поверхности.

Потребуются вертикальные, горизонтальные и диагональные провесы. Штыри фиксируются на стене и между ними натягивается капроновый шнур. Он позволяет увидеть перепады рельефа плоскости и правильно подобрать элементы обрешетки.

Монтаж кронштейнов фасадной системы.

В зависимости от толщины утеплителя вынос кронштейнов может отличаться. Для каждого вида облицовки существует своя подсистема, которая рассчитана на определенный вес. Расчетные параметры фасада производится на этапе проектирования.

2 этап. Монтаж утеплителя

Начинают укладку с нижнего ряда. Плиты снизу поддерживает цокольный профиль.

Плиты должны быть смещены по вертикальному шву и прилегать к друг другу максимально плотно. Если между ними имеются зазоры больше 2 мм, то их нужно заполнить кусочками минеральной ваты.

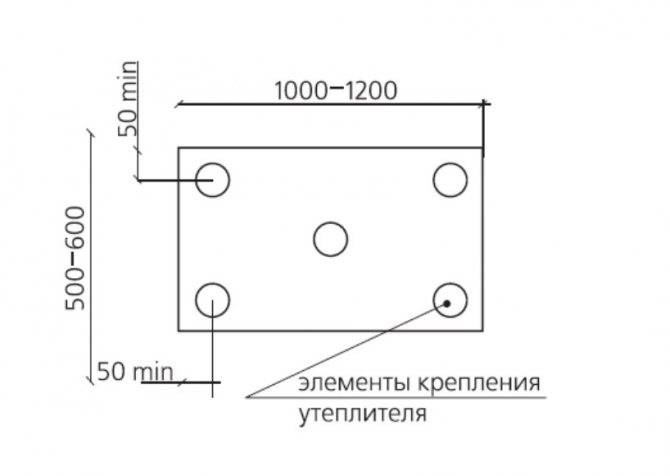

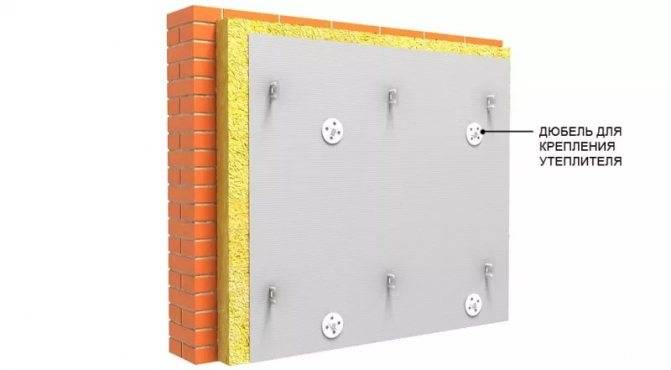

Для фиксации используются тарельчатые дюбели с металлическим сердечником. Отверстия под них предварительно сверлятся перфоратором. На 1 кв м утеплителя следует использовать 5-7 дюбелей, если речь идет о здании высотой не более 5 этажей. Один забивается посередине, остальные по периметру с отступом 5 см от края.

Утепление в два слоя

При укладке утеплителя в 2 слоя нижнюю плиту фиксируют 2-я дюбелями, а верхнюю 5-ю. При этом два или три из них прижимают своими дисками еще и ветрозащитную пленку. Глубина установки зависит от материала несущей стены, но не должна быть меньше 30 мм.

При утеплении в два слоя, устройство плит происходит в внахлёст 100-150 мм, как на схеме.

3 этап. Монтаж защитной мембраны

Используются специальные пленки с возможностью отвода паров от утеплителя – супердиффузионные мембраны. Они закрепляются при помощи тарельчатых дюбелей.

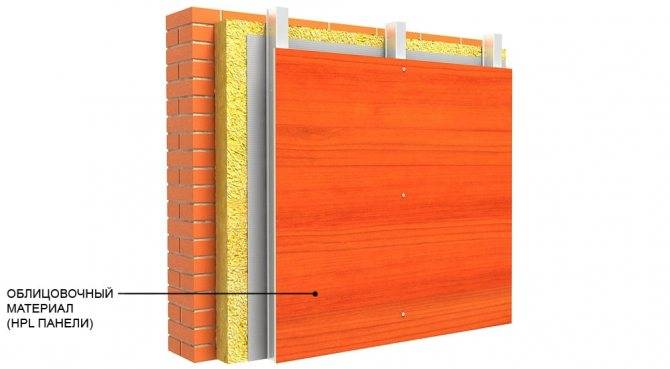

4 этап. Монтаж подсистемы и крепление облицовки

Так как это не основная тема статьи, то покажем картинки. Более подробную информацию можно посмотреть здесь.

В заключение скажем, что устройство фасада дорогое удовольствие и стоит тщательно подойти к выбору подрядчика. Переделывание или ремонт будет стоить дорого. В нашем портфолио большое количество объектов и вы можете убедиться сами в нашем профессионализме. Будем рады сотрудничеству!

Виды используемых материалов

Теперь выбираем утеплитель для фасада. Здесь широко применяются различные виды материалов. Рассмотрим самые оптимальные.

Её обычно применяют в утеплении вентилируемых фасадов. Изготавливают её из соды, известняка, песка, вторстекла.

Базальтовая вата

При выполнении штукатурных способов утепления фасадов применяют базальтовую вату плотности, не меньшей 150 кг/м3 и пределом прочности на отрывание слоев – минимум 15 кПа.

Пенопласт

Пенопласт можно использовать только слабогорючий и самозатухающий, а также только фасадных марок. В целях увеличения пожаробезопасности здания применяют специальные рассечки, выполненные из минеральной ваты.

Экструзионный пенополистирол

Он немного напоминает пенопласт, только он гораздо прочнее, плотнее и лучше защищает от холодов. Стоит этот материал несколько дороже пенопласта и производится в различной цветовой гамме. ЭППС считается качественным материалом, хотя мнения специалистов по его применению неоднозначны.

Некоторые – за, а другие – против его использования, поскольку он имеет существенные недостатки – ЭППС «не дышит», то есть он паронепроницаем, а также имеет плохую адгезию с разными клеящими растворами. В доме, при использовании экструзионного пенополистирола обязательно должна присутствовать хорошая и надежная вентиляция.

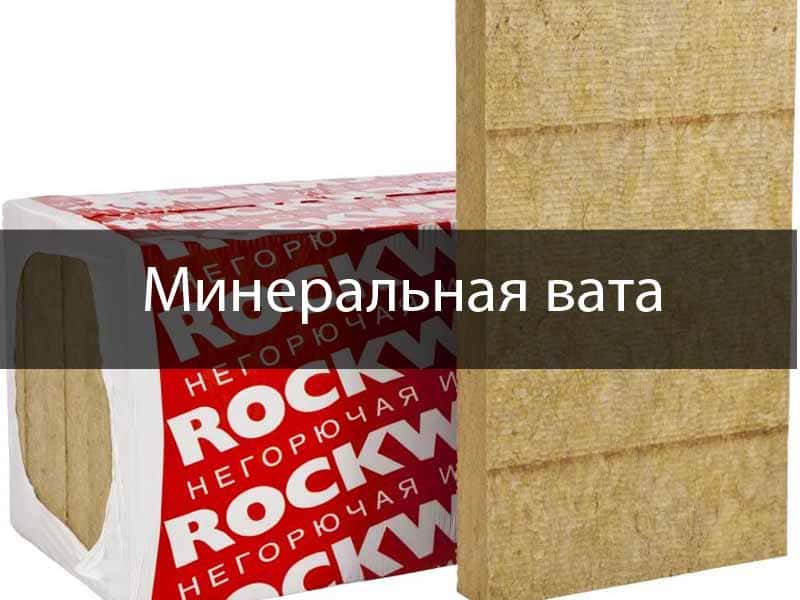

Минвата

Кирпичные фасады довольно часто утепляют при помощи минеральной ваты. Выглядит это со стороны, как укутывание фасада дома по всей площади утепления минеральными плитами. Этот материал не выпускает тепло наружу и не пропускает холод, помогая сохранить тепло внутри здания. При этом минеральная вата — экологичный материал, не допускающий возникновения грибка и плесени. При использовании минеральной ваты здание «дышит». Она также часто применяется для утепления фасадов деревянных домов.

Установка двойного каркаса

Это наиболее распространенный вариант утепления фасада деревянного дома. При этом слой утеплителя крепится на стены, а поверх него выполняются облицовочные декоративные работы. Между отделочным слоем и утеплителем требуется обязательно оставлять зазор для осуществления вентиляции. Эта технология помогает не допустить сырости, парообразования, гниения дерева.

Штукатурка

Фасад деревянного дома можно также утеплить при помощи штукатурки. При этом применяют армирующие сетки. Но такой способ возможен лишь после полной усадки дома.

Виды минеральной ваты для утепления вентфасада

Согласно ГОСТ 31913—2011 минеральной ватой считаются все волокна неорганической природы, за исключением металлических: стеклянная вата, каменная вата, шлаковая вата, получаемая из расплавов доменных шлаков.

Каменная вата (Базальтовая)

Изготавливается из вулканической породы – базальта. В процессе производства материал сперва дробят, а потом нагревают до температуры свыше 1000 °С. Порода расплавляется и становится тягучей. Полученную в результате массу раздувают сильным потоком воздуха, что приводит к образованию микроволокон. Их соединяют между собой при помощи фенолформальдегидов. Базальтовая вата стойкая к огню, выпускается в виде плит.

Стекловата

Стекловата имеет невысокую стоимость и гибкую структуру, поэтому может использоваться при утеплении фасадов, трубопроводов, различных конструкционных элементов. Для изготовления материала используется кварцевый песок и бой стекла. Сырье смешивается и нагревается в специальном бункере до температуры свыше 1400 °С.

После получения волокон они обрабатываются полимерами. Нить направляется на валки, где и формируется «ковер» из стекловаты. Последняя полимеризация проводится при температуре 250 °С. Остаточная влага испаряется, а стекловолокно твердеет. Готовый утеплитель продается в рулонах.

Шлаковата

В основе шлаковаты используют доменной шлак, предварительно переработанный в микроволокна. Технологический процесс предусматривает добавление дополнительного вещества тягучий доменной шлак с содержанием железа, сернистого вещества и марганца. Сам шлак подвергают смешиванию и обогащают кремнеземом. Современный строительный рынок немного вытеснил шлаковату, вследствие чего, производители уменьшили ее производство.

Сравнение каменной ваты и стекловаты

Ниже приведена сравнительная таблица двух минват:

Показатель	Каменная	Стекловата
Теплопроводность, Вт/(м*К)	0,038-0,046	0,035 – 0,042
Удельная плотность, кг/м3	15 до 220	11-200
Паропроницаемость, мг/(м.ч.Па)	0,3	0,4-0,7
Водопоглощение, в % от массы за 24 часа	0,095	1,7
Экологическая чистота	чистый материал	чистый материал
Горючесть	негорючий материал, до 750 0С	негорючий материал, до 450 0C
Долговечность, лет	50	20-50
Диапазон рабочей и максимальной температуры, 0C	-180 до + 750	-60 до + 450
Усадка	не подвержена	подвержена
Химическая стойкость	высокая	средняя
Коэффициент звукопоглощения	0,75 — 0,95	0,8 — 0,92
Монтаж	лучше	хуже
Цена	дороже	дешевле

Безусловный лидер по качеству – каменная вата. Преимущества стеклянной ваты: цена дешевле в 1,5-2 раза, немного лучше звукопоглощение и паропроницаемость.

Применение:

В местах с повышенной влажностью (фасад, баня) используют каменную вату с плотностью от 45 кг/м3.
Стены в помещении можно утеплить стекловатой плотностью 11-15 кг/м3.
Чердак или полы верхних этажей частного дома можно заполнить стеклянной минеральной ватой с 15 кг/м3.
Для утепления скатов крыши лучше всего применить базальтовые плиты плотностью 100 — 120 кг/м3.
В местах, где требуется создать преграду для распространения пожара, используют каменную вату.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

материал несущей стены;
предназначение здания;
климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

дом одноэтажный;
общая площадь 80 м.кв.;
материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
размеры дома 10х8 м.п.;
высота стены – 3 м.п.;
площадь окон:

– 2 окна – по 2 м.кв.; – 1 окно – 4 м.кв.;

площадь двери – 2 м.кв.

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

утеплитель – базальтовая вата;
толщина утеплителя – 50 мм;
облицовочный материал – металлический сайдинг.

Расчет:

рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
общая площадь стен – площадь окон и дверей = 98 м.кв.
рассчитываем потребность в материалах:

– профиль – вид профиля и кронштейнов, а также количество зависят от неровности стены;– дюбель анкерный – 600 шт.;– утеплитель – 100 м.кв. (170 листов с размерами 0,6х1);– дюбели-зонтики для крепления листов – 850 шт.;– пленка – 100 м.кв. = 2 рул. (ширина 1,2, длина 50 м.п.);– облицовочный материал – 100 м.п. (точные данные зависят от вида облицовки и величины отходов на подгонку в размер);– доборные элементы – по конфигурации стены.

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
использование деформированных элементов;
изменение технологии устройства системы направляющих;
неразумная экономия на материале, крепежах и инструментах;
использование некачественного утеплителя;
нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
проверяйте качество дюбелей до начала работы;
погрешность монтажа должна находиться в допустимых пределах;
установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Метки:Фасад

Как устроен фасад

Другим вариантом отделки стен является устройство подвесного фасада. Для обустройства вентфасада реализуют технологии утепления здания с созданием небольшого воздушного зазора между облицовкой и основной поверхностью. Предназначение этого промежутка – отведение паров, влаги и постоянное проветривание фасада.

Схематично вентфасад состоит из следующих «прослоек»:

На поверхности наружной стены устанавливается деревянная обрешетка или специальный оцинкованный профиль с гофрированной поверхностью (неровности материала снижают теплопроводность);
В ячейки каркаса помещается утеплитель. Если функции теплоизоляции не входят в проект устройства вентфасада, этот этап работ исключается;
Поверх утеплителя размещается влагозащитная мембрана (другое наименование – ветробарьер). Ее функции не ограничиваются отталкиванием от теплоизолятора влаги, прочная мембрана надежно защищает стену здания от продувания. Состав пленки уникален – с одной стороны она проницаема для пара, с другой – нет.

Важный нюанс: при распределении мембраны ее необходимо плотно прижимать к предыдущему слою вентфасада, в противном случае сильными воздушными потоками ее быстро разорвет.

Вертикальная контрольная обрешетка, обеспечивающая вентзазор – основной компонент устраиваемой системы защиты

На этом этапе важно соблюсти следующие ограничения – снизу и сверху обшивки внутрь должен поступать воздух, принцип движения которого напоминает функционирование дымохода. Для предотвращения попадания в зазор живности (лягушек, мышей, змей и проч.) устанавливается любой вид решетки или профиль с перфорацией;
Последний компонент – материал финишной декоративной отделки, выбираемый заказчиком услуги.

Важный нюанс: при обустройстве вентфасада без функции утепления из описанной выше схемы исключаются материал-утеплитель, ветробарьерная мембрана и контробрешетка.

Некоторые владельцы частного жилья покупают готовый вентфасад и собирают его самостоятельно. Но специалисты рекомендуют профессиональный монтаж любой облицовки. Ведь мастера дадут гарантию на свою работу, а клиент будет уверен в соблюдении всех строительных норм. Когда обшивку фасада выполняет любитель, он может упустить из виду важные детали и готовая конструкция прослужит недолго. При неграмотном расчете толщины зазора утеплитель может начать загнивать, плесень распространится по всем стенам и вызовет их разрушение.

Свойства и характеристики минеральной ваты

Утеплитель под вентилируемый фасад выпускается в виде плит шириной 600 мм, что соответствует стандартному шагу конструкции несущего каркаса. Их длина составляет 1000-1250 мм, а толщина лежит в интервале от 40 до 180 мм. Выбор размера теплоизоляционного слоя подтверждается тепловыми расчетами на стадии проектирования.

Теплопроводность и плотность утеплителя для вентиляционных фасадов являются важнейшими характеристиками, на которые обращают внимание при выборе изоляционных материалов. Первый показатель напрямую связан с энергетической эффективностью, второй – с долговечностью

Свойства основных марок теплоизоляционных плит представлены в таблицах 1 и 2.

Таблица 1. Основные эксплуатационные свойства плиты из базальтового волокна KNAUF Insulation FRE 75

Показатель	Значение	Ед. изм.
Плотность	75	кг/м3
Прочность на сжатие, не менее	6,0	кПа
Теплопроводность при 283оК, не более	0,035	Вт/м*К
Предел прочности при продольном растяжении, не менее	4,0	кПа
Сжимаемость, не более	2,0	%
Водопоглощение при кратковременном погружении, не более	1,0	кг/м3
Водопоглощение при полном погружении на 2 часа, не более	1,5	%
Содержание органических веществ, не более	2,3	%
Группа горючести по ГОСТ 30244-94	НГ

Таблица 2. Основные эксплуатационные свойства плит на основе стекловолокна Thermo Slab 032 Aquastatik

Показатель	Значение	Ед. изм.
Плотность	30	кг/м3
Теплопроводность при 283оК, не более	0,032	Вт/м*К
Предел прочности при продольном растяжении, не менее	25,0	кПа
Сжимаемость, не более	40,0	%
Водопоглощение при кратковременном погружении, не более	0.6	кг/м3
Содержание органических веществ, не более	7,0	%
Группа горючести по ГОСТ 30244-94	НГ
