Навесные вентилируемые фасады по системе Краспан

Монтаж

Монтаж вентилируемых фасадов не предполагает работы с влажными клеящими или штукатурными смесями, поэтому проводить его можно в любое время года, что позволяет сразу устранить назревшую проблему с теплоизоляцией и облицовкой.

https://youtube.com/watch?v=q2UTRQ3W8dM

Установка не требует специальных навыков и большого опыта, но принципы работы с современными стройматериалами стоит знать, чтобы результат оправдал затраченные средства и время.

Этапы монтажа навесных фасадных систем:

  1. Разметка стен, на которые будет устанавливаться система. Делается согласно проекту.
  2. Установка основных элементов крепления конструкции – кронштейнов. Тип кронштейнов и глубина определяются материалом стен и их нагрузкой. Размер выбирают, исходя из толщины утеплителя и кривизны поверхности.
  3. Крепление к кронштейнам горизонтальных профильных планок с помощью самонарезающихся винтов. Между собой профили не соединяют, оставляя зазор для деформаций от воздействия температуры.
  4. Укладка утеплителя из минеральной ваты и его закрепление полимерными анкерами и дюбелями. Плиты утеплителя плотно состыковываются друг с другом.
  5. Покрытие утеплителя защитной гидроизоляционной пленкой.
  6. Установка вертикальных профильных планок, на которые крепят облицовочные плиты. Их прикручивают самонарезающимися винтами к горизонтальным планкам.
  7. Установка обрамлений под воздушный зазор.
  8. Укладка облицовочной плитки. Плиты могут быть гладкими или имитировать каменную крошку, они декорируют здание и защищают стены и утеплитель от природных воздействий атмосферы. Крепят их заклепками к вертикальным профилям. Между профилем и плитой прокладывают резиновый уплотнитель, чтобы влага не попадала внутрь системы.

Для примерного расчета можно использовать такую схему:

Размер A принимается равным 500 мм, размер B – 800 мм.

Используем эту схему как для горизонтальных, так и для вертикальных панелей.

 На 1 м² фасада будет использоваться от 3-х до 6-и кронштейнов, и 2 – 2,5 погонных метров крепежного профиля в зависимости от размера фасада.

 Например для фасада 3х6 м на 1 м² расчетное количество кронштейнов равно 3,7 шт , крепежного профиля 2,4 м/п, для фасада 6Х12 м – соответственно 3,2 шт. и 2,2 м/п.

 Нужно учесть элементы, необходимые для монтажа соединительной планки, отделки окон и других проемов.

 Для окон необходимо количество профиля, равное сумме их периметров. Разделив его длину на 500м, найдем количество дополнительных кронштейнов.

 В месте монтажа соединительной планки устанавливаются два крепежных профиля встык. Поэтому в местах соединения рядов панелей необходимо добавить дополнительный крепежный профиль, равный длине соединения.

 Для реконструируемых зданий задание на проектирование дополнительно должно проводится обследование наружных стен здания, с определением состояния поверхности фасадов, проведения дополнительных испытаний на усилия, с которыми принятые дюбели можно вырвать из стены, и геодезической съемкой поверхностей фасадов с определением величины отклонений их отдельных участков от вертикальной плоскости.

Утепление и установка крепежных профилей

 Монтаж утеплителя производится согласно инструкциям производителей. Для крепления плит утеплителя должен использоваться рекомендуемый производителем крепеж, например, пластиковый тарельчатый анкер. В местах прохода кронштейнов через утеплитель в плите утеплителя делаются надрезы.

 При необходимости утеплитель защищается ветрозащитной мембраной, предотвращающей его выветривание. При вертикальном монтаже панелей  крепежный профиль монтируется горизонтально, при горизонтальном монтаже панелей – вертикально. Крепежный профиль крепится к кронштейну в двух точках. Используются стальные заклепки или самонарезающие винты по металлу.

 В качестве фасадного материала может использоваться металлический сайдинг, стальные кассеты, стеновой профнастил, фальцевые картины, фиброцементные панели и другие материалы. Фасадный материал может монтироваться непосредственно к крепежным профилям, если не требуется дополнительных элементов в соответствии с проектом производства работ и рекомендациями изготовителя.

Монтаж систем вентилируемых фасадов Краспан

Устройство систем вентилируемых фасадов Краспан

В системах возведения вентилируемых фасадов слои, составляющие конструкцию, расположены в такой последовательности: стена здания, тепловая изоляция, зазор воздуха и защитный экран. Система оптимальна, поскольку слои из разных материалов размещаются по уменьшению коэффициента их теплоотдачи. Конструктивно в неё входят: несущий каркас, слой утеплителя, фасадные плиты и вспомогательные элементы.

Система вентилируемых фасадов Краспан монтируется поэтапно:

  • Установка строительных лесов.
  • Разметка фасадов согласно проектной документации.
  • Установка кронштейнов. Это — основные элементы, обеспечивающие надёжное закрепление конструкции на основании специальными анкерами. Их тип, диаметр и глубина установки зависят от материала стены и выдергивающей нагрузки. Размеры кронштейнов под вентилируемый фасад Краспан зависят от толщины слоя утеплителя, характера неровностей на поверхности стены и выбираются длиной 55–200 мм. Для устранения мостиков холода устанавливаются прокладки с горизонтальным шагом 600 мм и вертикальным — 995 мм.
  • Крепление к кронштейнам других элементов несущей конструкции. Она состоит из оцинкованных стальных профилей 1,2 мм толщиной, покрытых полимером. Горизонтальные профили крепятся самонарезающимися винтами, шаг и длина указываются в проекте. Скреплять профили между собой нельзя, стыковку производят с зазорами для компенсации деформаций, возникающих под воздействием температуры.
  • Укладка минеральных плит негорючего утеплителя. Они крепятся дюбелями или полимерными анкерами.
  • Плиты плотно подгоняются одна к другой.
  • Покрытие теплоизоляции защитной мембраной от ветра и влаги.
  • Закрепление вертикальных профилей, на которые будут монтироваться фасадные плиты. Крепятся они к горизонтальным профилям самонарезающимися винтами.
  • Монтаж обрамлений под проёмы.
  • Подготовка облицовочных фасадных плит.
  • Укладка плит. При монтаже систем вентилируемых фасадов Краспан они выполняют защитно-декоративную функцию. Защищают стену здания, конструкцию под облицовкой, её утеплитель от повреждений и атмосферного влияния. Одновременно формируют эстетичный вид здания. Облицовка ведётся фасадными цементно-волокнистыми плитами Краспан двух типов — с цветной гладкой поверхностью или под каменную крошку. Крепятся к вертикальным профилям стальными оцинкованными заклёпками с цветными головками. Для предотвращения попадания атмосферной влаги между плитами и профилями нужно проложить уплотняющую резиновую ленту.
  • Установка запроектированных декоративных элементов.
  • Демонтаж строительных лесов.
  • Уборка территории.

Фасадные навесные системы Краспан гарантируют долгий срок службы, возможность монтажа в любое время года, эстетичный внешний вид, создание комфортного микроклимата в помещениях. Стены надёжно защищаются от осадков, перепадов температуры, солнечных лучей и механического воздействия. Бытовая влага не задерживается в них, а выводится через воздушный канал. Регулировка кронштейнов позволяет устанавливать утеплитель любой толщины, компенсировать неровности на поверхности стен. К тому же, вентилируемые фасады ежегодно дают ощутимую экономию энергоносителей и финансовых средств.

Подсистема включает в себя следующие элементы:

       Крепежный кронштейн Деталь с помощью фасадного дюбеля крепится к стене. Кронштейн выполняется из оцинкованной стали толщиной 2 мм. Обеспечивает надежное крепление профиля.
  Уплотнитель (терморазрыв) Препятствуетвозникновениюкоррозииметаллавместеконтактакрепежного кронштейнасостенойиснижаетвлияниемостикахолода.
  Крепежныйпрофиль Данная деталь крепится на кронштейн при помощи саморезов по металлу или вытяжных заклепок. Профиль выполняется из оцинкованной стали толщиной 1,2 или 1,5мм.
Дюбель фасадный с шурупом Предназначен для крепления крепежных кронштейнов.

Расчет элементов

 Точный расчет можно сделать, только учитывая особенности конкретного объекта и состояния ограждающих конструкций.

КРАСПАН IMAGE

Элитная пятикамерная профильная система с увеличенной монтажной глубиной и тремя контурами уплотнения, позволяющая создать на ее базе наиболее эффективные окна с уникальным дизайном. Система позволяет использовать энергосберегающие и мультифункциональные стекла, и идеально подходит для элитных построек – коттеджей или загородных домов.

Три контура уплотнения надежно защищают от шума, влаги, сквозняков и обеспечивают повышенную плотность притвора.

Эксклюзивная 5-камерная конструкция с повышенной углубленностью монтажа и трехконтурным уплотняющим слоем, на основе которой можно выпускать качественные окна с нетрадиционным дизайном. В таком стеклопакете применяются многофункциональные . Подобные окна предназначены для элитных строений.

Трехконтурный уплотняющий слой не пропускает внутрь уличные звуки, воду, порывы ветра и гарантирует высокую плотность затвора.

Достоинства:

  • ширина мультикамерной конструкции – 7,5 см;
  • ширина внешней профильной стенки — от 0,3 см;
  • двух- или трехконтурный уплотняющий материал, делающий конструкцию крайне герметичной;
  • можно устанавливать стеклопакет шириной до 4 см.

Выбирайте оптимальный вариант по подходящей цене!

Типы навесных вентилируемых фасадов Краспан

В зависимости от расположения основных профилей навесной вентилируемый фасад Краспан бывает трёх типов:

  • Вертикальный. Его применяют в монтажных и утеплительных фасадных системах, которые облицовываются сайдингом, профильным листом, фасадными кассетами, панелями или керамогранитом.
  • Горизонтальный. Используется в системах по монтажу и утеплению фасадов с облицовкой линеарными панелями или профильным листом.
  • Перекрёстный. Такое расположение профилей удобно для систем утепления и монтажа, когда облицовка ведётся керамогранитом или фасадными кассетами.

Скрытый кляммер, саморез, U-образная подсистема

Современные конструкции навесных вентилируемых фасадов Краспан представлены тремя типами — L-образные, U-образные и закрепляемые в межэтажных перекрытиях.

К достоинствам L-образной системы Краспан относятся:

  • Значительная прочность, обусловленная геометрией с минимально возможной металлоёмкостью.
  • Высокий уровень технологичности и скорости проведения монтажных работ. Это достигается применением регулируемых кронштейнов, размер которых будет зависеть от толщины теплоизолятора и кривизны поверхности стены. Они могут быть длиной 110 мм, 150 мм и 210 мм.

Достоинства, которые присущи U-образной системе Краспан:

  • Металлоёмкость, меньшая, чем в L-образной системе. За счёт этого уменьшаются затраты по установке навесного фасада.
  • Большая прочность, достигаемая наличием четырёх рёбер жёсткости.
  • Применение кронштейнов U-образного профиля разных размеров даёт возможность скорректировать кривизну стен. Обычно применяются размеры кронштейнов 100 мм, 200 мм и 300 мм, с регулировкой соответственно на 50 мм, 100 мм и 150 мм.

Скрытый кляммер, саморез, L-образная подсистема

Преимущества подсистемы профилей, которая крепится в межэтажных перекрытиях:

  • Высокий уровень несущей способности.
  • Возможность регулировки длины вылета опорных кронштейнов.
  • Вертикальные профили обеспечивают усиление конструкции. Это даёт возможность сооружать пролёты до четырёх метров шириной без дополнительных опор.
  • Изготовление горизонтальных направляющих ведётся с расчётом на повышенные ветровые нагрузки.
  • Крепёжные решения позволяют монтировать навесной фасад даже на зданиях с пониженной плотностью стен.
  • Элементы крепления изготавливаются из оцинкованной или нержавеющей стали, устанавливаются в монолитных межэтажных перекрытиях.

Типы навесных систем «Краспан»

Современные фасадные вентсистемы представлены в нескольких вариантах, отличающихся характеристиками при монтаже и эксплуатации. Вентфасады Краспан снабжены крепежными элементами универсального типа и время их монтажа существенно сокращается. Регулируемый кронштейн дает возможность использовать теплоизолятор разной толщины и нивелировать кривизну несущих стен.

Системы крепления фасада

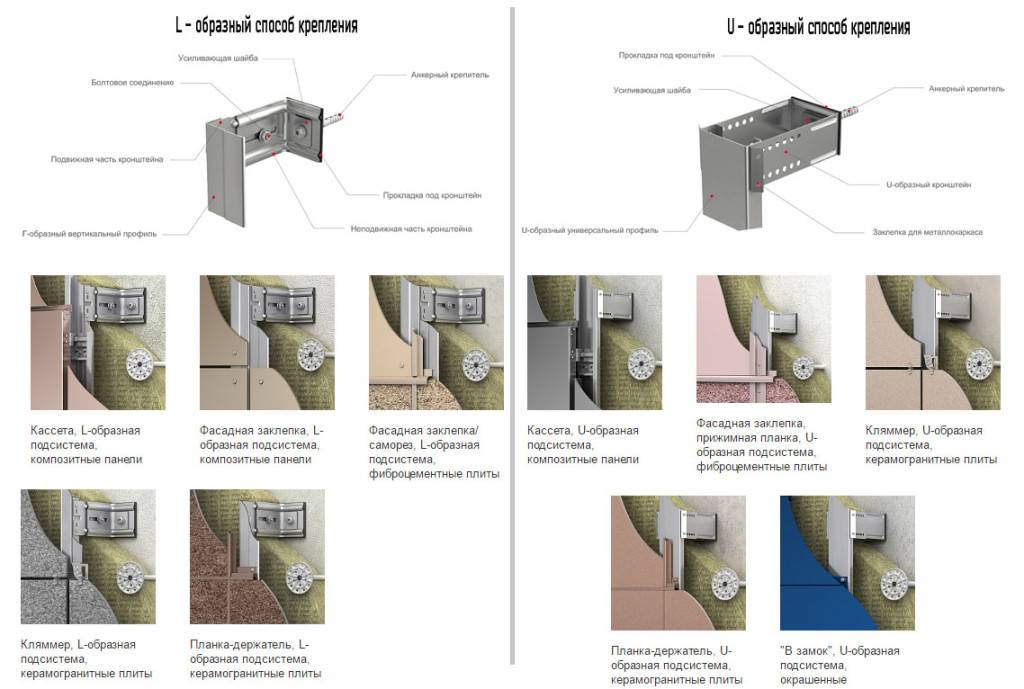

По типу крепления вентсистемы от Краспан делятся на: U-образные, L-образные и крепящиеся в межэтажных перекрытиях.

  1. Система U-образной конструкции отличается малой металлоемкостью, что снижает затраты на монтаж. Регулируемый профиль данного типа позволяет скорректировать неровности стен от 50 мм до 150 мм.
  2. L-образная конструкция отличается значительной прочностью при малой металлоемкости и размером регулируемых крепежей 110 мм, 150 мм и 210 мм.
  3. Конструкция, крепящаяся в перекрытия между этажами обеспечивает высокую прочность, усиление системы вертикальными профилями, применение облицовки на постройках с неплотными стенами благодаря крепежным элементам из нержавеющей стали. Конструкция особо прочная, рассчитана на большие ветровые нагрузки.

По типу расположения основных профильных планок вентсистемы различают: горизонтальные, вертикальные и перекрестные.

  1. Горизонтальный вентфасад подразумевает отделку профильным листом или линеарными плитами.
  2. Вертикальный вентфасад используется при облицовке профильным листом, сайдингом, керамогранитом, фасадными кассетами.
  3. Перекрестный используется для облицовки керамогранитом, фасадными кассетами.

Системы для межэтажных перекрытий

Преимущества облицовки дома вентилируемым фасадом:

  • одновременная теплоизоляция и декоративная отделка здания;
  • долговечность стен с вентфасадами. Защищенные от негативного воздействия солнца, осадков и ветровых нагрузок стены будут стоять 50 и больше лет без ремонта;
  • широчайший выбор дизайнерских решений по внешней отделке вентфасада;
  • для всех видов облицовки применяется единый тип направляющих профилей;
  • навесными вентилируемыми конструкциями можно отделывать как новые, так и старые здания, делая их ремонт;
  • все детали фасадных систем, входящие в комплектацию, отвечают требованиям по прочности, устойчивости к возгоранию и коррозии;
  • многофункциональность и универсальность конструкций позволяет устанавливать их на каменные, бетонные, кирпичные и деревянные здания.

Установка крепежных кронштейнов

  • Выполните подготовку поверхности стены: уберите старую штукатурку, краску, все, что может помешать надежному креплению кронштейнов.
  • На стене отметьте центры отверстий для крепления кронштейнов.
  • Шаг установки кронштейна определяется проектом и может составлять по горизонтали 350-800 мм, по вертикали 300-1200мм.
  • В отмеченных местах просверлите и очистите отверстия. Диаметри глубина отверстий зависят от типа крепежа.
  • Закрепите кронштейны к стене в намеченных местах через термоизоляционную уплотнительную прокладку.
  • Типоразмер кронштейнов зависит от толщины утепления и определяется проектом.

     Внимание! Используемые дюбели или анкеры    должны соответствовать требованиям к материалу    стен здания.     Внимание! Не допускается установка анкера на    расстоянии менее чем 100 мм от края стены.       ЗАПРЕЩАЕТСЯ:

      ЗАПРЕЩАЕТСЯ:

   •Устанавливать дюбели в швы кладки при монтаже на стены с кирпичной кладкой;

   •Сверлить отверстия под крепежные элементы в пустотелых кирпичах и блоках при  помощи перфоратора.

Фасадные системы «Краспан»

Производство навесных фасадных систем «Краспан» отличается соблюдением самых строгих современных требований по экологическим стандартам и внедрению самых инновационных разработок.Данная система навесных фасадов имеет следующие достоинства:

  • полная защита стен здания от дождя за счет зазор между теплоизоляционным слоем и облицовочными плитами;
  • повышение теплоизоляции стен в 6 раз;
  • долговечность конструкции навесного фасада гарантирует защиту стен от разрушения;
  • повышение звукоизоляции здания;
  • ремонтопригодность;
  • полная заводская комплектация;
  • применение только отечественных материалов;
  • доступная стоимость;
  • большой выбор цветов облицовки;
  • большой выбор декоративных доборных элементов;
  • негорючесть;
  • отсутствие «мокрого» этапа при монтаже;
  • возможность монтажа в любое время года;
  • высокая скорость монтажа.


Фасадные системы «Краспан»

Применение

Система навесных фасадов «Краспан» может быть применена для облицовки нового здания, а так же для реконструкции уже введенного в эксплуатацию, при соблюдении главного условия – прочность стен должна быть не ниже заявленной по его проекту, а плотность не ниже 600 кг/м3. Навесной фасад может быть применен в климатических условиях с нижними зимними температурами до -50 градусов, и самыми высокими летними до +60 градусов. При этом высота здания, согласно проведенным расчетам завода-изготовителя, не должна превышать 90 метров.

Конструкция и монтаж

Конструктивное навесной фасад «Краспан» соответствует общепринятой на сегодняшний день схеме расположения основных слоев:

  • стена;
  • теплоизоляция;
  • воздушный зазор;
  • защитный экран.


Монтаж фасадовТехнология монтажа включает несколько этапов:

  1. Крепеж фасадной вентилируемой системы к стене производится при помощи анкеров и кронштейнов. В зависимости от ветровой нагрузки могут подбираться кронштейны необходимого размера из типового ряда, включающего 10 размеров от 55 до 200 мм. Паронитовые прокладки предотвращают образование в зимнее время мостиков холода.
  2. Кронштейны крепятся к стене с шагом 60 см по горизонтали и 99,5 см и 59,5 см по вертикали. По вертикали шаг чередуется для большей надежности конструкции.
  3. Несущая конструкция навесного фасада состоит из металлических профилей толщиной 1,2 мм. Горизонтальные профили крепятся в соответствии с заданным шагом. Стыковка горизонтального профиля выполняется с учетом необходимого компенсационного зазора на температурное расширение. Между собой горизонтальные профили не скрепляются.
  4. После монтажа горизонтальных профилей производится крепление утеплителя. Утеплитель в системе «Краспан» изготовлен из каменного литья. Его огнестойкость не ниже 1000 градусов.
  5. Фасадный утеплитель может быть уложен в один или в два слоя. При двухслойной укладке необходимо выполнить швы вперевязку между слоями.
  6. На слой теплоизоляции укладываются листы гидроизоляционной пленки. Все листы непременно крепятся внахлест. Только после этого к горизонтальным профилям крепятся вертикальные. С учетом шага монтажа вертикальный профиль крепится по линии вертикального стыка теплоизоляционных плит, по центру плит, а так же по угловым откосам.
  7. Облицовка фасада производится одним из двух типов облицовочных плит из цементно-волокнистого материала – «КраспанКолор» или «КраспанСтоун». Они отличаются между собой типом поверхности – из каменной крошки или гладкой цветной. Плиты изготавливаются стандартного размера 1,55 х 1,19 м, но могут быть по желанию заказчика изготовлены в индивидуальных размерах. Крепление облицовки производится к вертикальному профилю фасадными заклепками.
  8. Гидроизоляция пространства под облицовкой обеспечивается резиновой лентой, которая монтируется между облицовкой и вертикальным профилем.


Конструкция вен фасадаСистема вентилируемых фасадов «Краспан» может быть смонтирована и своими руками. Для этого потребуется выполнить точный расчет расхода всех комплектующих системы. Облицовка одноэтажного здания может быть выполнены в самый короткий срок бригадой всего из двух человек. При этом даже не потребуется применять специализированное грузоподъемное оборудование.

https://youtube.com/watch?v=UHSfbmDlg1g

Цена готовой облицовки существенно ниже аналогичных фасадных систем импортного производства. И этот фактор является в большинстве случаев определяющим при выборе в пользу систем «Краспан». Ознакомившись с фото или с видео, где приводится инструкция по монтажу, можно не только произвести предварительный расчет необходимого количества комплектующих, теплоизоляционных и облицовочных материалов, но и убедиться в простоте монтажа навесного фасада.
