На что обращать внимание при выборе
Прежде чем купить клапан вакуумного типа, необходимо принять во внимание три фактора:
диаметр вакуумного запора, клапаны могут быть Ø110 мм и Ø50 мм. Установка первых производится на канализационный стояк, вторые — на угловой отвод от него
Обратим внимание, что аэратор Ø50 мм рассчитан на выравнивание давления при сливании воды с двух устройств (не более), например, унитаза и раковины;
Фото: вакуумный клапан диаметром 50 и 110 мм
- конструктивные особенности. Устройства могут быть оборудованы мембраной или штоком, последние предпочтительнее, поскольку их срок эксплуатации более продолжительный;
- производитель оборудования. Рекомендуем приобретать модели известных брендов, например: Ostendorf, TDI, Ssangyong, EGR, КВЭ, КВМ, КВР и т.д.
Предохранительный воздушный клапан Ostendorf для внутренней канализационной системы
Видео по теме:
Неужели вентиляция канализационных труб настолько важна?
Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры».
А с фановой трубой таких масштабных неприятностей можно избежать.
Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!
Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.
Показания к применению фановой трубы
Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.
Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.
Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.
Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.
На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:
- установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
- наличие более нескольких этажей, если на каждом из них используется санузел;
- если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.
Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.
Основные требования, предъявляемые к монтажу фановых труб
Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.
- Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
- Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.
На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.
Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.
Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:
- тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
- в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.
Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.
Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.
А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.
Как устроен вакуумный клапан?
Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.
Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.
Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.
Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.
Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.
Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).
Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.
Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.
Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.
Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.
Отличия в устройстве различных моделей клапанов носят непринципиальный характер.
Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана
И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:
- На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
- Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.
В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.
Монтаж
Устройство можно размещать в любом подходящем месте вверху канализации возле стояка. Учтите, чтобы расстояние между вакуумным клапаном и стояком должно быть меньше, чем между ближайшим сантехническим устройством с водяным затвором и стояком. Клапан можно разместить и на горизонтальном ответвлении системы возле последнего сантехнического прибора. Чаще всего вакуумный клапан устанавливают прямо на стояке.
Единственное что важно обеспечить – создать герметичное соединение раструба и клапана и остальных соединений с сантехническими устройствами. Можно конкретизировать этот совет:
Можно конкретизировать этот совет:
- В раструбе канализационной трубы из пластика (полипропиленовой или ПВХ), герметичность соединения обеспечивается с помощью стандартного уплотнителя. Будет проще собрать трубу, если промазать его мылом;
- На трубу из чугуна нужно купить специальную резиновую манжету. Чугунные трубы собирать немного сложнее;
- Соединения гофрированных сифонов и колен производят, устанавливая резиновые манжеты.
Иногда жильцы квартир желают установить вакуумный клапан вместо фановой трубы.
Это может привести к такой картине:
- Удобно решать сложности с вентиляцией канализационной системы с помощью вакуумного клапана в 1 и 2 этажных зданиях. В многоэтажных строениях нагрузка больше;
- В многоэтажном здании удалить фановый стояк, и вместо него установить вакуумный клапан без разрешения нельзя. В результате может получиться, что жители первых этажей постоянно будут слышать запах канализации. В результате будет соответствующими органами проведено обследование системы, и потребуют все восстановить.
Преимущества и минусы
У вакуумных клапанов есть несколько плюсов и недостатков. Важнейшее преимущество в том он предназначен для снижения затрат при создании канализационной системы. Изготовить и установить фановую трубу намного дороже, необходимо купить много материалов и серьезно изменить планировку.
К положительным свойствам относят:
- Нет необходимости пробивать специальное отверстие в кровле, что дает возможность сохранить ее целой и упрощает работы по устройству канализационной системы;
- Стояк за пределами дома не будет заметен, что улучшит внешний вид здания;
- Для вакуумного клапана не нужно обслуживание и его не ремонтируют;
- Клапан, в конструкции которого использована мембрана заметно улучшит эффективность канализации;
- Вы снизите потери тепла;
- Установка устройства быстрая, работа понятная и легкая.
Минусов у этого устройства мало, но их нужно принимать в расчет:
- Устройство не может работать при серьезных нагрузках;
- Дороговизна вакуумного клапана.
Глупо думать, что поставив вакуумный клапан можно избавиться от всех проблем с канализационной системой. Он, безусловно, поможет, если в многоэтажном здании не установлена фановая труба. Заметно уменьшит смету при постройке загородного дома (в этой ситуации устанавливать фанстояк нецелесообразно, ведь нагрузки на канализацию будут небольшими).
Клапан желательно использовать, при подключении к канализационной трубе небольшого количества сантехнических приборов. Идеально – установить 2-3 устройства. Иначе, он сможет не всегда задерживать неприятный запах, и часть «ароматов» канализации проникнет в помещения.
Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан
В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.
Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.
В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.
Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.
Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.
Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.
Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.
Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.
Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:
- Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
- Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
- Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.
К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:
- На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
- Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.
Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.
Кондиционеры для бани.
Действие аэратора
Как же воздушный клапан может решить проблему срыва гидрозатворов? Это устройство имеет мембрану, которая при обычном давлении плотно перекрывает просвет трубы. При возникновении разряжения клапан открывает проход для воздуха. После выравнивания давления устройство приходит в исходное положение.
Устройство
Воздушный клапан или аэратор имеет довольно простое устройство. Для изготовления этой детали используется полимерный материал, чаще всего, ПВХ. Состоит аэратор из следующих деталей:
- корпус;
- воздухозаборный патрубок;
- шток;
- резиновая прокладка;
- крышка с резьбовым соединением.
Выпускаются аэраторы, в основном, в двух вариантах размера – 110 и 50 мм. Но сейчас в продаже модели и других размеров, например, 75 или 100 мм.
Работает устройство так:
- если в трубопроводе возникает разряжение, то шток клапана приподнимается, приоткрывая отверстие, через которое проходит воздух;
- после восстановления нормального давления шток опускается на место.
Таким образом, такое простой устройство, как воздушный клапан, способно контролировать уровень давления в системе. Благодаря чему, неприятного запаха в помещениях возникать не будет.
Существует еще один вариант клапана, в котором вместо штока используется подпружиненная мембрана. Принцип работы таких устройств аналогичный. Однако мембраны быстрее изнашиваются, поэтому менять эту деталь устройства придется довольно часто.
Разновидности
Простой воздушный клапан работает только на подачу воздуха в систему. Такой аэратор можно устанавливать в помещении санузла. Устройство будет забирать воздух из помещения для выравнивания давления в системе.
А вот обратный ток воздуха (из трубы в помещение) невозможен, так как из зоны низкого давления (в трубе) воздух не может перемещаться в зону высокого давления (в комнате). Однако в продаже есть и комбинированные модели клапанов, которые работают и на всасывание воздуха в систему, и на его вывод из трубы при повышении давления в трубопроводе.
Комбинированные модели в помещении устанавливать ни в коем случае нельзя, их размещают вне дома в отдельном блоке. Как уже отмечалось, отличаются клапаны и по размерам. Так, воздушные клапаны для канализации 50 мм устанавливаются на отдельный слив.
Например, на слив раковины в ванной. Эти устройства имеют небольшую пропускную способность, поэтому они могут работать только с одним сантехническим устройством. Для установки в общий стояк канализации необходимо выбирать клапан диаметром 110 мм. Такая модель способна обеспечить выравнивание давления во всей системе.
Правила монтажа вакуумного клапана
Согласно строительным нормам, вытяжная канализация должна быть фановой. Это понимается, исходя из следующих требований:
- Любой вид канализационной системы (для производственных и бытовых нужд) должен иметь вентиляцию через стояки такого же диаметра, как и основная труба.
- Выходное отверстие не должно выводиться в общую шахту для вентиляции, а предполагает отведение через крышу – на улицу, в 4 метрах и более от окон и балконов.
- Фановой трубой можно объединять несколько стояков с канализацией.
Выходит, что строительные нормы не регламентируют установку простого вакуумного клапана. Поэтому каждый хозяин может принимать решение о его установке самостоятельно.
Пригодиться такой клапан может на нижних этажах многоквартирных домов (где может всасываться гидрозатвор унитаза или сифона) из-за частого пользования канализацией соседями. Известно, что при интенсивном сливе, всасывающая способность трубы составляет до 30 объемов той воды, которая собирается в сантехнике для блокирования запаха. В таком случае, без клапана не обойтись.
В частном доме тоже принято ставить вакуумные клапаны тогда, когда используется сразу несколько выходов в одну канализационную трубу (ванна, 1-2 раковины, 1-2 унитаза).
Существует несколько простых советов по установке эффективного воздушного клапана на канализацию. На самом деле, их устройство практически ничем не отличается друг от друга, но вот от того, насколько качественно осуществлен монтаж, зависит многое.
- Для начала проверяется герметичность оборудования. Для этого подойдет обычный велосипедный или автомобильный насос. Если обработать мембрану мылом или окунуть ее в воду и продуть систему в обратном направлении, то образующиеся пузырьки воздуха четко скажут о том, что резинка не закрывает отверстие так, как надо.
- Ставить вакуумный клапан следует исключительно в вертикальном положении. Так он будет работать максимально эффективно.
- К клапану должен быть хороший доступ воздуха, но и о создании возможностей быстрого доступа для ремонта тоже не стоит пренебрегать.

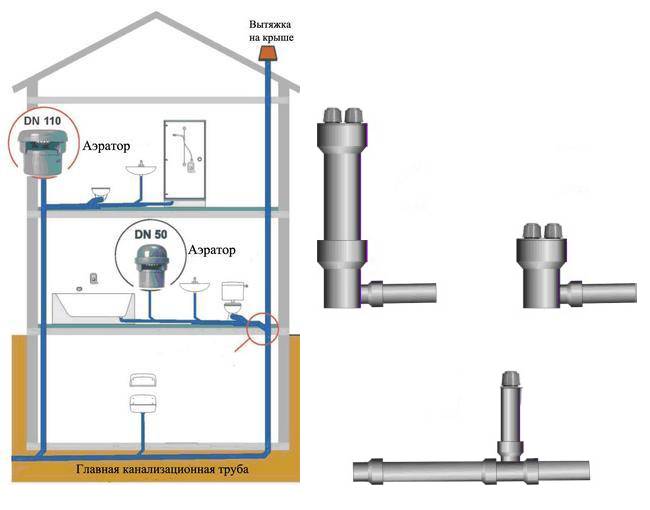

- Аэратор располагают не менее чем на 30 сантиметров выше стыка со стояком. Для подсоединения используются переходники и колена труб.
- Существует два вида аэраторов: 50 и 110 мм в диаметре. Первые рекомендуется ставить на отводы от сифонов и местных сливов, а вторые – на основную канализационную трубу.
50 мм аэратор110 мм аэратор
Непосредственно на трубу можно устанавливать клапан двумя способами: накручивать на заранее нарезанную резьбу или с помощью раструба, обработанного герметиком.
Модель с резьбовой насадкой
Перед монтажом нужно перекрыть воду в доме, а потом осуществить врезку на трубе подходящего переходника-колена. Место соединения воздушного клапана и канализационной трубы тщательно очищается от загрязнений, чтобы сохранить герметичность системы. Из инструментов под рукой нужно иметь подходящие гаечные ключи, герметик, пилу по металлу.
По мере эксплуатации прибор практически не требует ремонта, так как его устройство максимально простое. Единственные проблемы, которые иногда возникают, это изнашиваемость резиновой мембраны. Но поменять ее, как правило, дело нескольких минут.
Модель с гофрированным соединением
