Обратный клапан для канализации: для чего нужен и когда необходима установка

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

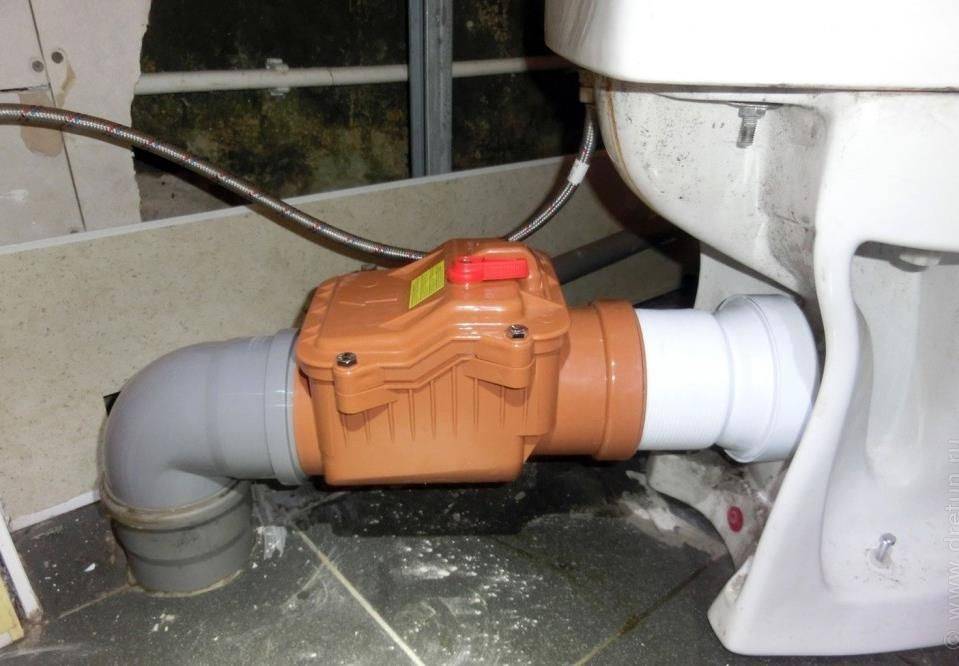

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

  • Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
  • Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
  • Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
  • Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

  • Клапаны, которые ввариваются в канализацию.
  • Те, которые крепятся к трубам с использованием фланцев.
  • Резьбовое соединение.
  • Межфланцевые, они зажимаются между трубами.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

  • Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
  • При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
  • Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Порядок установки

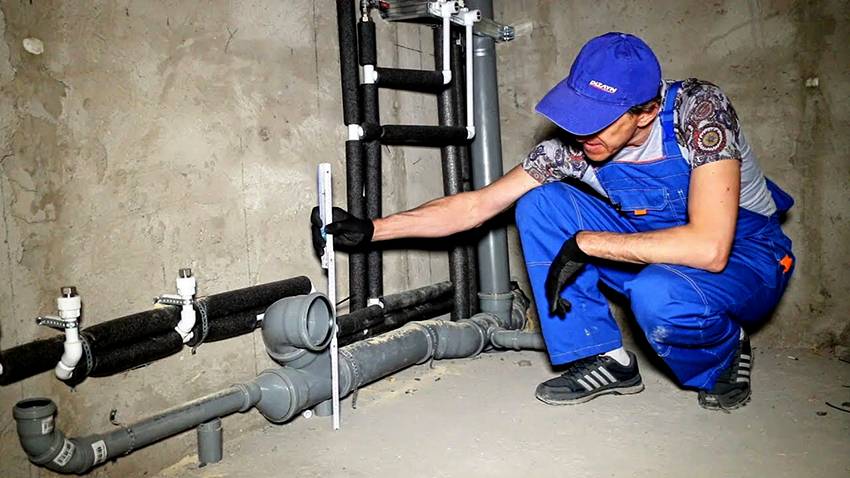

Сама процедура монтажа фанового клапана не отличается сложностью. Даже дилетанты в сантехнике обычно справляются с ней без особых затруднений. Порядок установки разберем несколько ниже, а пока назовем несколько общих правил, которые стоит учесть перед началом работы:

  • Перед установкой стоит проверить купленный прибор на герметичность. Для этого в него наливают кружку воды со стороны выходного отверстия и оставляют клапан на некоторое время. Если аппарат пропускает воду, стоит проверить мембрану, не попал ли под нее мусор. Другими причинами недостаточной герметичности может быть пересыхание резиновых деталей от длительного хранения или заводской брак.
  • Стоит подбирать клапан точно такого же сечения, как и труба. Установка через переходник крайне нежелательна. Любой переходник – это дополнительные места соединения, через которые может начать подтекать жидкость. Кроме того, изменения диаметра трубы вызовут скачки скорости протекания воды, что приведет к повышению вероятности засорения.
  • К фановому клапану должна быть возможность свободного подхода. В аварийной ситуации нужно иметь возможность быстро перекрыть прохождении воды, в обычной практике – проводить ревизию работы и ТО при необходимости. Чтобы все это было возможно, требуется, чтобы вокруг установленного агрегата было достаточно места.

Лучшим вариантом места для установки называют вход в центральную трубу стояка. Но такой запор довольно объемен, занимает много места и далеко не в каждой квартире поместится. Поэтому наиболее часто применяют вариант с монтажом отдельных клапанов на каждую раковину и унитаз.

Для частных строений проблема нехватки места обычно не так остра, но здесь нет особого резона устанавливать клапан в помещении. Установить его лучше в отдельном канализационном колодце или в подвале. Только место установки должно быть утепленным, иначе при падении температур ниже ноля устройство перестанет работать.

Обратный клапан для установки в фановую трубу

Принципиально иное устройство имеет обратный воздушный клапан для канализации. Это оборудование, которое устанавливается на канализационный стояк, диаметр клапана должен соответствовать диаметру стояка и составляет, как правило, 110 мм.

Установка воздушного клапана на канализацию проводится с целью выравнивания давления в системе. Разрежение возникает при резком сбросе большого количества воды и приводит к срыву водяных затворов в поставленных у сантехнических приборов сифонах, а без гидрозатворов избавиться от запаха канализации в доме будет невозможно. Установка клапана снимает эту проблему. При возникновении разряжения клапан сработает и выровняет давление в системе.

Для чего нужен воздушный клапан?

Наверняка многие сталкивались с такой неприятной проблемой, как запах канализации, в санузле или на кухне или чрезмерно шумная работа системы отведения стоков. В чем причина таких неисправностей, ведь вода в сливные отверстия уходит исправно?

Чтобы понять причину неприятных явлений, нужно понимать, какие процессы происходят в канализации. В тот момент, когда в унитазе производится спуск воды или осуществляется другой одномоментный сброс большого количества воды в канализацию, в системе возникает разряжение. Если в ней предусмотрена вентиляция, то поступающий извне воздух выровняет давление и никаких неприятных последствий в виде шума или запаха не возникнет.

В этот момент будет возникать хлюпающий звук, и в квартиру начнут беспрепятственно проникать газы из канализационной трубы. Если вентиляция в системе недостаточна, то решить проблему поможет воздушный клапан для канализации.

Это довольно простое устройство, его функции – подача воздуха в системе, а также его удерживание в трубе. Если в доме имеется фановая труба, выведенная на крышу, то вакуумный клапан для канализации, как правило, устанавливают внутри помещения (в туалете, на кухне, в ванной).

Устанавливается вентиляционный клапан для канализации путем монтажа в раструб или свободный конец трубы на 20-30 см выше оси стояка.

Монтаж клапана

Выбрав оборудование, нужно учесть все параметры. Установка включает такие этапы:

  • Выберите место для монтажа согласно с правилами, указанными выше.
  • В случае монтажа в существующую систему вырезают участок трубы, который измеряют в соответствии с размером прибора. При монтаже новой системы или ее замены клапан устанавливают в нужное место.
  • Обратный клапан монтируют к трубам в соответствии с инструкцией и типом устройства.
  • После установки необходимо проверить герметичность соединений. Для этого нужно открыть воду на стояке и понаблюдать за местом соединения. Если наблюдается вибрация, надо проверить качество соединения и по необходимости переделать его.

Автоматизация системы

Сегодня производители активно работают над усовершенствованием системы обратного клапана. Это в основном касается автоматизации процесса. Такой автоматический клапан подпитывается от сети с напряжением 220 В. В некоторых есть аккумуляторы, они обезопасят, если будет отключение электроэнергии. Таким клапаном явно удобней пользоваться. В первую очередь, заслонка открывается полностью, что позволяет избежать появления грязевых бортиков, которые в дальнейшем не дадут клапану полностью закрыться.

принцип работы обратного клапана

Принцип работы: противоток заполняет канализационную трубу, по достижении 70% наполненности имеющийся в средине зонд сигнализирует об этом. Тогда сразу включается звуковое и световое сопровождение, которое предупреждает о проблемах в канализационной системе. Также в это момент заслонка закрывается и гарантирует 100%-ную надежность.

Воздушный клапан

Воздушным клапаном является еще один важный компонент канализационной системы. Он выручает, если в ней присутствует сильный шум в стоке воды, или имеются неприятные запахи.

Причин на то может быт много, даже если вода проходит хорошо, и никаких засоров труб нет. Для того, чтобы понять, почему такое бывает, нужно понять принцип действия системы канализации. Когда происходит слив воды, например, в унитазе, в тот же момент в системе появляется разряжение. Если вентиляции нет, то шумность будет высокая, если же она есть, то способна выровнять давление в системе, и процесс слива пройдет незаметно и в плане звука, и в плане запаха.

В случае неэффективной работы вентиляции или ее отсутствия, воздух к стояку пойдет от ближайшего отверстия, которым может стать как унитаз, так и раковина, в общем, любое сантехническое устройство. Таким образом, запахи в жилище образуются не самые приятные.

Для того, чтобы решить подобную проблему, следует вмонтировать в канализационную систему воздушный клапан. Устройство его очень простое, а основной функцией является подача воздуха в систему, удержание клапана в системе.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды ↑

В настоящее время существует несколько видов обратных клапанов, которые отличаются не только конструктивно, но и областью применения. Рассмотрим самые распространенные разновидности.

Обратный воздушный клапан для канализации

Воздушный обратный клапан предназначен для блокирования неприятного запаха из стояка и выравнивания давления воздуха в системе.

Фото: обратный воздушный клапан

При поступлении сливных вод в стояк в нем образуется область разряженного воздуха, которую необходимо стабилизировать с внешним давлением.

Если в конструкции стояка не предусмотрена вентиляция, то этот процесс будет проходить через внутреннюю разводку канализационных труб.

Явные признаки возникновения этой проблемы:

  • посторонние звуки, возникающие в сантехнических приборах. Будет слышен характерный хлюп;
  • неприятные запахи, поступающие из сливных отверстий приборов.

Принцип работы воздушного клапана заключается в подаче воздуха в канализационную систему, и препятствие его потока обратно.

В качестве барьера обычно выступает резиновая мембрана одностороннего открытия. При спуске воды в систему она под напором воздуха открывается, обеспечивая слив масс.

Вакуумный

Для домов, где нет вентиляционной трубы, выведенной наружу и для стабилизации давления применяют вакуумный клапан

Конструктивно состоит из:

  • воздухоприемной камеры;
  • штока;
  • резиновой мембраны.

При повышении давления в стояке, шток поднимается, выпуская излишек воздуха.

Фото: вакуумный обратный клапан для канализации

Пониженное давление действует на резиновую мембрану, которая открывается и пропускает необходимое для стабилизации количества воздуха.

Шаровой

Конструкция шарового крана одна из самых старых, но, в тоже время, самых надежных систем обратного запирания.

Конструктивно он состоит из:

  • пропускной камеры, расположенной под острым углом относительно потока движения сливных масс;
  • шара.

Материал изготовления шара – резина или обрезиненный чугун.

Блокировка обратного потока происходит за счет перекрытия объемом шара отверстия трубы.

Фото: шаровой обратный клапан для канализации

Именно эта модель обратного клапана устанавливается для наружной канализации и в системах с большой пропускной способностью.

Приемные

Область применения обратного приемного клапана – предотвращение обратного хода всасываемой жидкости. Могут применяться для нефтепроводов, в системах перекачки воды и т.д.

Устанавливаются на конце вертикально расположенных насосных установок.

Для организации канализационной системы жилого сектора не применяются.

Обратный затвор

Обратный затвор имеет такой же принцип действия, что и клапан со шторкой. Однако его функциональные свойства отличаются.

С помощью датчиков давления и направления движения жидкости система автоматически запирает заслонкой трубопровод. В случае неисправности датчиков в конструкции предусмотрено ручное блокирование потока воды.

Фото: обратный затвор

Устанавливается в многоквартирных домах, промышленных зданиях.

Межфланцевые

Установка обратного затвора увеличивает протяженность всего трубопровода, что для больших магистралей может быть неприемлемо.

Фото: межфланцевый обратный клапан

Они устанавливаются между соединительными фланцами чугунных или стальных труб и выполняют все функции обратного клапана.

Фото: работа межфланцевого клапана

Для блокировки используется механизм створок, блокирующий обратный поток сливной воды.

Конструктивно могут быть одно и двухстворчатыми. Устанавливаются в системы наружной канализации.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

  • Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
  • Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

  • На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
  • При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
  • Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
