Вентфасад из керамогранита: как сделать своими руками?

ФАСАД ИЗ КЕРАМОГРАНИТА

Одним из постоянно востребованных направлений нашей компании является поставка материалов для вентилируемых фасадов из керамогранита. Фасад из керамогранита – это одно из лучших решений для фасада, прочность и долговечность таких фасадов не сравнима с альтернативами. Керамогранит славится своей прочностью, способен выдерживать сильные морозы и высокую температуру. Фасаду из керамогранита не страшены осадки и механические воздействия на плиты. Сегодня стоимость вентилируемых фасадов из керамогранита вполне позволяет украшать фасады торговых центров, государственных учреждений, детских садов, больниц и других промышленных зданий. Кроме того разработанная система креплений позволяет легко монтировать плиты керамогранита на фасад.

Фиксация крепежей и прокладка теплоизоляции

Фиксацию кронштейнов осуществляют, придерживаясь инструкции по установке вентилируемых фасадов. В стене дома перфоратором сверлят отверстия. В них устанавливают прокладки из паронита. Установку кронштейнов несущего типа осуществляют, используя шуруповёрт и дюбели-анкеры.

Следующий этап — прокладка теплоизолирующего материала. Для этого необходимо выполнить следующие манипуляции:

  • прямо на стену здания повесить утеплитель сквозь прорези для несущих кронштейнов;

  • на слой утеплителя укрепить мембранную влагозащитную пленку и временно ее зафиксировать. Соседние полосы пленки накладывают и внахлест закрепляют;
  • сквозь утеплитель и пленку в стене здания сверлят отверстия для дюбелей-тарелок;
  • монтируют теплоизолирующий материал начиная с нижнего ряда (цоколь здания или стартовый профиль);
  • теплоизолирующие плиты прокладывают встык, не оставляя щелей и зазоров;
  • при необходимости можно подрезать плиты, используя ручную ножовку с мелкими зубчиками.

Если требуется теплоизоляционный материал смонтировать в два слоя, делать это надо следующим образом:

  • при помощи дюбелей-тарелок к стене крепится нижний слой утеплителя. Каждый пласт утеплителя крепят двумя дюбелями;
  • верхний слой монтируют в шахматном порядке.

Монтаж керамогранитный плитки

Схема монтажа керамогранитных плит

Монтаж керамогранитной фасадной плитки может быть осуществлен двумя способами: при помощи специального клея для плитки либо согласно технологии  вентилируемого фасада. В последнем случае перед монтажом плитки следует возвести каркас из металлического профиля. Для этого к стенам здания по периметру крепятся специальные консоли, на которые впоследствии монтируются направляющие из металлического профиля.

Чтобы установить консоли правильно, нужно предварительно нанести на стену разметку с таким расчетом, чтобы плитка ложилась точно посередине направляющих профилей со всех сторон.

После того как каркас вентилируемого фасада будет полностью собран, можно приступать к монтажу керамогранитных плиток (Рекомендуем изучить материал о способах облицовки фасада керамогранитом в дополнение к данной статье). Для этого понадобятся специальные кляммеры, надежно крепящиеся к направляющим каркаса благодаря специальным заклепкам, располагающимся на поверхности кляммера с двух сторон.

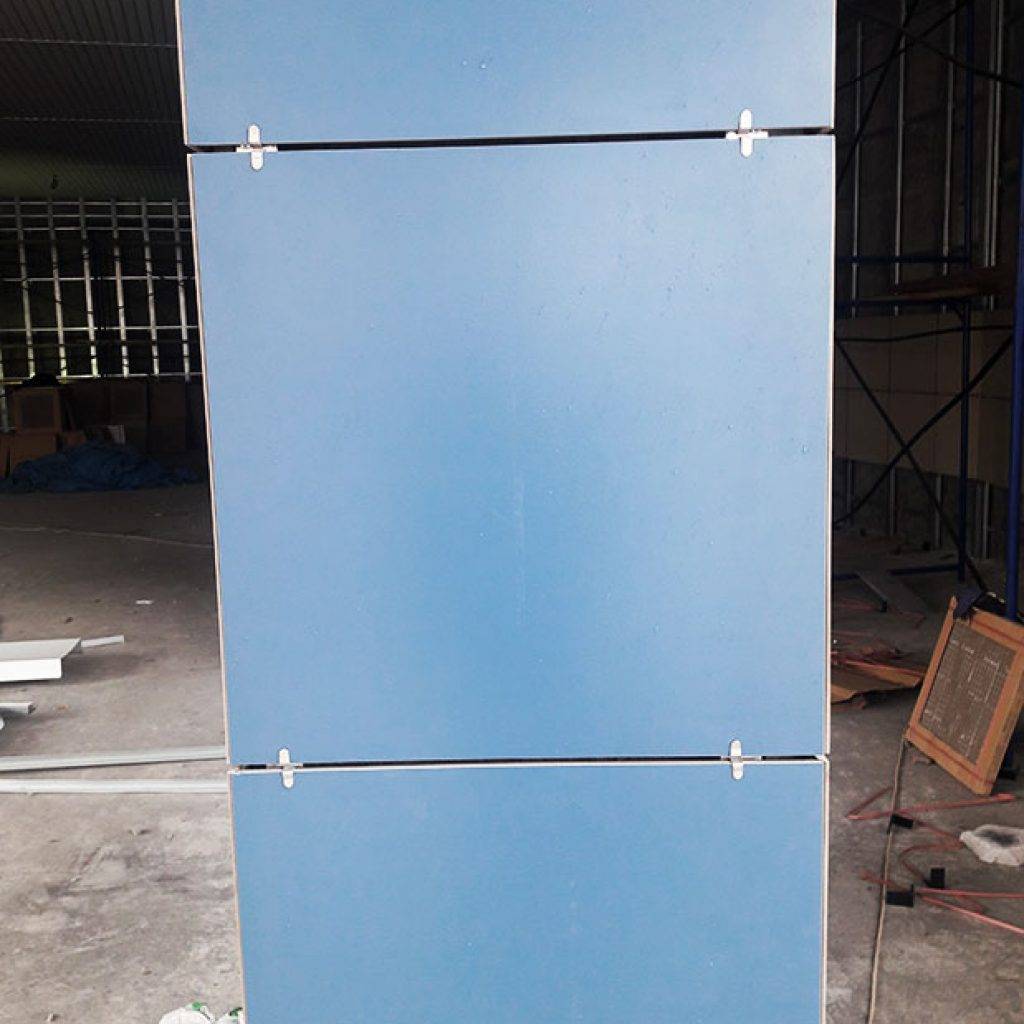

Керамогранитные плиты крепятся при помощи кляммеров

При фиксации плитки кляммерами, не стоит прижимать фиксаторы «до упора» — необходимо оставлять небольшой зазор 0,1 — 0,2 см. При этом нужно придерживаться следующего правила: ширина «шва», образующегося между двумя соседними керамогранитными плитками, должна быть не менее 0,4 — 0,5 см.

Размерные характеристики различных сортов фасадной керамогранитной плитки могут существенно различаться. Плитка может иметь прямоугольную либо квадратную форму. Самый распространенный вариант «квадратов» — это плитка размером 60 на 60 см.

Существенно разнится и внешнее исполнение керамогранитной плитки. Одним из самых популярных вариантов исполнения является плитка с имитацией натурального камня.

Оригинально и дорого смотрится напольная керамогранитная плитка. Существуют также различные варианты плитки, предназначенной для использования внутри помещения, к примеру, для обрамления каминной зоны. Эти виды керамогранитной плитки монтируются на цементную стяжку при помощи специального клея и шпателя с мелкими зубчиками.

Для того чтобы обеспечить правильную геометрию межплиточного пространства, между соседними плитками кладут разграничительные крестики из пластика. Обычно расстояние между соседними плитками составляет 0,3 — 0,4 см.

Подробное видео о монтаже керамогранитной плитки

Напольную плитку можно монтировать на «теплый пол» в частных домах. Чаще ее используют в общественных помещениях, где ежедневно бывает большое количество людей. Плитка отлично справляется с нагрузкой, оказываемой постоянным давлением – она не склонна к истиранию и деформации.

Для того чтобы разрезать керамогранитную плитку, не следует использовать ручной плиткорез. Желательно пользоваться болгаркой, оборудованной алмазным диском либо электрическим плиткорезом.

Для резки керамогранитной плитки используют инструменты с алмазным покрытием

Резать керамогранитную плитку достаточно проблематично, поэтому при укладке следует избегать ситуаций, когда требуется узкая полоска шириной в 10-20 миллиметров. Поэтому все расчеты лучше делать сразу, а, в случае необходимости, нужно подрезать самую первую плитку, чтобы последняя плитка в ряду имела ширину не менее 50 миллиметров.

К выбору плитки нужно подходить с ответственностью

В первую очередь обратите внимание на геометрию плитки: она должна быть абсолютно ровной и плоской. Между двумя плитками, положенными друг на друга, не должно быть ни малейшего зазора

Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Большое количество сортов керамогранитной плитки производится сегодня в Поднебесной. Не стоит думать, что китайские производители делают некачественный продукт – это мнение является широко тиражированным в России заблуждением. На самом деле еще во времена СССР китайская керамика считалась намного более качественной, нежели большинство отечественных аналогов. Сегодня ситуация мало чем изменилась – китайский продукт считается одним из самых лучших на мировом рынке. Удачи вам в выборе плитки и монтажных работах!

Фасад дома отделан керамогранитной плиткой

Оцените материал Рейтинг: 3 из 5    Голосов: 1    Просмотров: 13350

Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита

Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:

Первый этап – подготовительный

Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».

Также необходимо побеспокоиться о безопасности людей.

Для этого необходимо:

  1. Установить границы опасной зоны в 3 метрах от стен здания.
  2. Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
  3. Исключить работу людей в сложных погодных условиях.
  1. Соблюдать технику безопасности в соответствии с СНиП III-4-80.

Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.

Второй этап – разметка точек, на которых буду установлены кронштейны

Составляющие фасадной системы вентилирования

Накануне основных работ по устройству вентфасада необходимо произвести разметку точек в местах, где на стене здания будут установлены опорные и несущие кронштейны для вентилируемой системы.

Разметка точек производится поэтапно:

  1. Изначально определите для разметки фасада маячные линии:

Нижнюю горизонтальную линию.

  1. Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.

Третий этап – монтаж кронштейнов

Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:

  1. С помощью перфоратора пробурите отверстия в стене.
  2. В отверстия установите паронитовую прокладку.
  3. Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.

Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции

Данный этап предполагает выполнение следующих работ:

  1. Через прорези для кронштейнов нужно навесить плиту утепления.
  2. Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.
  1. Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
  2. Начиная с нижнего ряда, монтируйте плиты утеплителя.
  1. Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
  2. При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
  3. Если проект предполагает выполнение двухслойного утепления, то:
  • понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
  • Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.

Пятый этап – монтаж направляющих

К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.

Для этого необходимо:

  1. В пазы опорных и несущих кронштейнов установить профиля.
  2. К несущим кронштейнам зафиксировать профиля при помощи заклепок:
  • в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
  • в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.
  1. Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).

Узнавайте более подробно, что такое подсистема для вентилируемого фасада.

Шестой этап – обустройство облицовки керамогранитом

Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.

Фото: крепление керамогранита

Разберем устройство подробно в этой видео-инструкции

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.

Как правильно выбрать керамогранит

Имеют значение такие параметры:

  • длина;
  • ширина;
  • толщина;
  • структура поверхности;
  • цвет.

Также есть понятие калибра, которое обозначает, насколько конкретная плита из керамогранита может отличаться от заданных размеров. Показатель достигает 0,5 мм. Его обязательно нужно учитывать при расчёте материала.

Подбирая высоту и ширину фасадной плитки, учитывают такие особенности:

  • чем больше габариты, тем сложнее монтаж;
  • при слишком маленьких размерах от фасада возникает впечатление «листа в клеточку»;
  • желательно подбирать так, чтобы не приходилось подрезать;
  • если облицовывать здание керамогранитом разного формата, сложно рассчитать и смонтировать направляющие.

Самым удобным и распространённым вариантом получается 60х60 см. Облицовочную плитку выбирают с минимальной толщиной, чтобы нагрузка на несущие конструкции была ниже.

По типу поверхности керамогранит делится на:

  • матовую (необработанную) — это самый дешёвый вариант;
  • полированную (глянцевую) — не собирает пыль, используется на зданиях класса люкс;
  • полуполированную (обрабатывается более крупной фракцией и не так долго) — дешевле предыдущего варианта, не так сильно выражен блеск;
  • сатинированную (перед обжигом обрабатывается минеральной солью, получается необычная текстура, возможны узоры разных цветов);
  • структурированную — имитирует натуральный камень или даже дерево.

Оттенков керамогранита выпускается множество — от белого до чёрного. Более яркие цвета (такие, как синий или красный) дороже. Тон и текстура выбираются в зависимости от стиля, бюджета и личных предпочтений. Интересно смотрится сочетание двух контрастных или дополняющих цветов.

Разновидности керамогранита

При производстве материала используются различные технологии. В зависимости от этого различают несколько видов керамогранита:

  1. Матовый;
  2. Необработанный;
  3. Сатинированный;
  4. Глазурованный;
  5. Частично полированный.

Самым дешевым считается материал, который не проходил специальной обработки. Он не имеет открытых пор, что позволяет изделию долго сохранять свой первоначальный вид при практически полном отсутствии износа. Наружная поверхность такой плитки шероховатая, однако, это не мешает использовать для отделки любых поверхностей.

Смотрим видео, виды и типы керамогранита:

Матовый или полированный керамогранит в процессе производства подвергается шлифовке. В результате этого внешняя поверхность плитки получается матовой и имеет однородную фактуру. Используют такой керамогранит в интерьере, где требуется имитация натурального камня. Но так как поверхность плитки гладкая, то ее не рекомендую применять для облицовки ванной комнаты, бассейна и других объектов, где возможно попадание влаги.

Глазурованная плитка считается одним из самых красивых видов и отличается широким ассортиментом цветов и орнаментов. Но она обладает одним существенным недостатком – быстро изнашивается. Отсюда сфера применения, ограниченная жилыми помещениями с минимальной проходимостью.

Полуполированный керамогранит имеет грубую матовою поверхность. Причем в одной плитке сочетаются как полированные зоны, так и с элементами фактуры. Поскольку этот вид изделия не скользкий, то имеет более широкую сферу применения.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Монтаж системы фасадов

Основная последовательность при монтаже навесной системы вентилируемых фасадов из керамогранита такая:

  • разметка стен зданий
  • сверление отверстий согласно разметке и размеру дюбеля
  • монтаж фасадных кронштейнов
  • установка утеплителя
  • монтаж ветрозащитной пленки
  • установка горизонтального направляющего профиля(Г-профиль)
  • установка вертикального основного профилья(П-профиль)
  • Монтаж кляймеров
  • Установка плит керамогранита на кляймеры

Некоторые замечания и пояснения при монтаже фасадной системы и установке плит керамогранита:

При сверлении отверстий необходимо использовать бур такого же диаметра как и фасадный дюбель, а после сверления отверстия необходимо удалить полученную пыль из него.

Кронштейны важнейшая часть фасадной системы, именно они принимают на себя всю нагрузку. Шаг установки кронштейнов определяется согласно проекту, типовой шаг 600 мм по горизонтали и 600 мм по вертикали. также необходимо знать, что между кронштейном и стеной необходимо установить паронитовую прокладку.

Монтаж фасадного кронштейна

Кронштейны крепятся к стене специальными фасадными дюбелями, способными выдерживать необходимую нагрузку. При установке кронштейна по углам стены необходимо помнить, что расстояние от края стены до кронштейна не должно быть меньше 50 см для платных оснований и не менее 150 для ячеистых.

При установке утеплителя расстояние между утеплителем и плитой керамогранита должно составлять 3-5см. подбирать кронштейн следует помнить толщину утеплителя. Утеплитель крепится к стене при помощи тарельчатого дюбеля. Примерных расход дюбелей для изоляции 5 штук на 1 плиту. При использовании технического утеплителя необходимо использовать поверх пленки ветро-гидрозащиты.

При монтаже горизонтального профиля необходимо использовать 2 заклепки или 2 самореза для монтажа профиля к кронштейну. Согласно требованиям нахлест планки горизонтального профиля на кронштейн должен составлять не менее 30 мм. Между горизонтальными профилями необходимо устанавливать терморазрыв в 3-4мм, он служит для компенсации деформации при перепадах тепмератур.

Вертикальный профиль(Омега профиль) необходимо устанавливать с шагом равным ширине керамогранита. Вертикальный промежуточный профиль устанавливается в углах стен.

Керамогранит устанавливается в кляймеры из нержавеющей стали. различают рядовые кляймеры и стартовые. Для монтажа рядовых кляймеров необходимо использовать не менее 3х саморезов или заклепок. расстояние между плитами керамогранита должно составлять 4-6мм. Сначала устанавливают стартовый кляймер, сверху устанавливают рядовой кляймер.

Кляймеры для керамогранита

Размеры плит керамогранита для монтажа на фасады: 300х300 см, 400х400 и 600х600 мм.

При приемке работ по монтажу вентилируемого фасада из керамогранита необходимо руководствоваться СНиП 12-01-2004 “Организация строительства”

Особенности НВФ из керамогранита

На первый взгляд, производство вентфасада из керамогранита выглядит просто, однако на самом деле этот процесс очень сложный. Каждая составляющая системы тщательным образом прорабатывается еще на этапе проекта.

  • Вентфасад из керамогранита можно установить далеко не на каждое здание, так как размер плит должен быть кратным размеру стены строения с учетом всех зазоров и дополнительных увеличенных швов, обеспечивающих компенсацию температурных колебаний. Их обязательно необходимо учитывать при сопряжении поверхностей и выборе дополнительных вспомогательных элементов, таких как, к примеру, сливы. Подобные нюансы, как правило, должны учитываться при монтаже.
  • Выбор самих керамогранитных плит также имеет большое значение. Если взять плиты небольших размеров (300х300), то это приведет к тому, что внешний вид здания будет напоминать школьную тетрадь в клетку. Во избежание такого казуса впоследствии лучше брать плиты больших размеров (600х600, 800х800 или 600х1200). Сам размер керамогранитной плитки различается по калибрам. К примеру, размер плит 600х600 может варьироваться от 592 до 605 мм. Даже если учесть все эти немаловажные факторы, необходимо предусмотреть возможность подрезки плитки в случае возможных отклонений.
  • Не следует забывать и о системе крепления керамогранитной плитки. Установка вентфасада – дело затратное. Чтобы сократить расходы, можно частично использовать мокрый способ отделки (к примеру, цокольную часть покрыть непосредственно керамогранитной плиткой, а вентфасад монтировать выше уровня цоколя). Также снизить стоимость вентфасада можно за счет правильного выбора крепежа для плит. Например, скрытые крепления обойдутся дороже, чем видимые. Поэтому на большой высоте можно использовать видимый крепеж, а внизу – скрытый.
  • На срок службы вентфасада существенное влияние оказывает материал, используемый в системе крепления. Например, в условиях мегаполиса профиль несущей конструкции из оцинкованной стали долго служить не сможет. В агрессивных городских условиях он быстро подвергается коррозии. Поэтому в условиях города лучше брать профиль из алюминия или нержавеющей стали для создания обрешетки.
  • Также в большинстве случаев неотъемлемой частью вентфасада является теплоизоляция. Для ее устройства необходимо брать только те материалы, которые предназначены для такой функции. В противном случае значительно увеличивается вероятность разрушения системы теплоизоляции, а это грозит проблемами во всей системе вентиляции фасада здания.
  • Для обеспечения необходимого теплового режима следует также продумывать систему крепления. Большое количество точек крепления материала к стене приводит к созданию нежелательных мостиков холода, которые, в свою очередь, способствуют дополнительным потерям тепла внутри здания и ухудшению работы всей конструкции.

Благодаря своим блестящим характеристикам керамогранит позволяет достичь нескольких целей сразу. У наружных стен здания появляется дополнительная надежная защита от воздействия окружающей среды, что значительно продлевает срок эксплуатации строения и сокращает расходы на ремонтные работы и содержание здания.

Рядовой кляммер. Позволяет крепить плиты, не прибегая к сверлению

Монтаж облицовочных плит проводят после укладки утеплителя и гидроизоляции

Возможные ошибки

Хочу отметить ряд типичных ошибок, возникающих в процессе проведения работ:

  • Монтаж несущих каркасов в морозы. При повышении температуры велика вероятность того, что крепежи ослабнут, и подсистема крепления потеряет свою жёсткость и прочность;
  • Установка кронштейнов на стену без компенсационной прокладки. Это приводит к постепенному ослабеванию крепежа из-за сезонных циклов сжатия-растяжения материала под действием колебания температур;
  • Совпадение швов при монтаже нескольких слоёв утеплителя. В результате образуются мостики холода, существенно снижающие эффективность теплоизоляции;
  • Слишком близкая установка клямеров, в результате чего плита чересчур плотно входит в крепежи. При нагревании плиты на солнце она может лопнуть из-за расширения и вызванного этим внутреннего напряжения.
