Вентилируемый фасад из фиброцементных плит – красиво и практично

Технология монтажа

Вся работа по монтажу фасадных фиброцементных плит разделяется на ряд технологических этапов. Сначала выполняют подготовительные работы и установку каркаса (фото ниже):

1. Производится съемка геодезическими приборами фасада здания, выявляются все неровности и кривизна. На фасадах небольших домов можно использовать строительные уровни с большой базой и отвесы. Выставляются маяки.
2. Монтаж кронштейнов. Стандартный шаг установки кронштейнов под панели рассматриваемого типа – 60 см по горизонтали и 100 по вертикали. К стенам кронштейны крепятся дюбелями, размеры и характеристики которых должны соответствовать типу стеновых материалов.
3. Закладка утеплителя. В качестве утепляющего материала применяется плитный теплоизолирующий материал. Его тип и толщина слоя должны соответствовать требованиям теплотехнических расчетов. Если утепление двухслойное, то следует обеспечить перекрытие швов (как в кирпичной кладке). Оптимальный крепеж для утеплителя – тарельчатые пластмассовые дюбели, вбиваемые в высверленные сквозь утеплитель отверстия в стене. На каждую плиту – не менее 5 дюбелей.
4. Установка ветрозащитной пленки. Эта же пленка служит в качестве гидрозащиты. Укладывают ее с нахлестом в 15-20 см, вентиляционный зазор оставлять не следует.
5. Монтаж горизонтального и вертикального каркасов. Горизонтальный собирается из Г-образных металлических оцинкованных профилей 40x40x1.2. Вертикальный – из П-образных и промежуточных профилей. Шаг каркасов соответствует шагу подготовленных под них кронштейнов.

ОБРАТИТЕ ВНИМАНИЕ!
При суммарной длине ребра каркаса более 5 м между соседними профилями следует оставлять зазор в 3 – 5 мм.

Далее приступают к монтажу собственно фасадных панелей из фиброцемента. Начинается он от фундамента. Технология монтажа зависит от толщины материала. Если она не превышает 12-13 мм, то оптимальным крепежом будут считаться саморезы 4,2×32, закручиваемые в предварительно рассверленные отверстия.

Точка крепежа должна приходиться на место с максимальной толщиной материала. Выводить ее в декоративный шов кирпичной или каменной кладки не рекомендуется.

Чтобы избежать сколов фасадного материала, точки крепления не следует располагать ближе 2-3 см от края. Закрученные саморезы желательно закрасить во избежание коррозии. Для более толстых (от 15 мм) панелей желательно применять технологию скрытого монтажа на металлические кляммеры.

Так называют крепежный элемент, прикручиваемый саморезами к профилям каркаса и полностью скрывающийся под фасадной панелью. Использование кляммеров ускоряет монтажные работы и позволяет сохранить в целостности цементную панель.

ВАЖНО!
Производя крепеж панелей, следует контролировать величину зазора между ними и утеплителем. Расстояние не должно быть менее 40 см.. Когда панели достигнут оконного проема, то в первую очередь формируется короб из оцинкованных металлических профилей

На него устанавливается отлив. Край отлива должен выходить за границы фасада на 20-30 мм. Чтобы увеличить механическую прочность отлива, под него можно уложить доску или фанеру соответствующего размера и толщиной порядка 10 мм

Когда панели достигнут оконного проема, то в первую очередь формируется короб из оцинкованных металлических профилей. На него устанавливается отлив. Край отлива должен выходить за границы фасада на 20-30 мм. Чтобы увеличить механическую прочность отлива, под него можно уложить доску или фанеру соответствующего размера и толщиной порядка 10 мм.

Далее устанавливаются откосы. Одной стороной их прикрепляют к каркасу фиброцементного фасада, другой – к оконной коробке. Стыки откосов и фасадных панелей герметизируются и/или заделываются соединительными планками. Технология зависит от материала изготовления откосов. Если при крепеже используются саморезы, то они окрашиваются для улучшения коррозионной стойкости.

Применение фасадных панелей из фибробетона позволит облагородить экстерьер любого здания, попутно увеличив его энергоэффективность. Стоимость материалов и затраты на монтаж вентилируемого фасада сравнительно невелики. Еще более удешевить отделку можно в том случае, если воспользоваться простотой технологии и выполнить все работы самостоятельно.

Разновидности фасадных плит из фиброцемента

Рынок отделочных материалов предлагает фасадные фиброплиты с гладкой поверхностью и фактурные разновидности продукции.

Гладкоокрашенные облицовочные панели представляют собой огрунтованную основу с последующим нанесением красящего раствора. Каталоги поставщиков фасадных фиброцементных плит включают в свой состав гладкие разновидности материала с окрашенным покрытием класса Стандарт, Премиум и Премиум-лак антивандальное.

Фактурный фиброцементный лист «Шагрень»

Декоративное покрытие фиброцементной основы «Шагрень» предусматривает сочетание мелкозернистых грануляров и акриловой массы. Благодаря нанесению полимерной штукатурки ровная поверхность плиты принимает характерную фактуру натуральной кожи. Покрытие выглядит элегантно и приятно на ощупь. Фибропанель «Шагрень» окрашивают в любые цвета, кроме оттенков металлик. Продукция представлена в матовом и глянцевом исполнении.

Фиброцементные плиты для фасада «Короед» или «Кора дуба»

При создании шероховатой поверхности, имитирующей кору дерева, используется специальная декоративная штукатурка на основе полимеров. Фактура предусматривает бороздки вертикальных и горизонтальных направлений, а также круговые варианты рельефного рисунка. Короедная полимерная штукатурка может быть окрашена в различные тональности, что позволяет подобрать модель фасадной фибропанели оптимального цвета.

Шероховатая поверхность фиброцементных плит для фасада «Короед»

Фактурное покрытие «Мозаика»

Мозаичный рисунок на фиброцементной основе выполняется по специальной технике нанесения – разбрызгиванием желеобразных нерастворимых капелек при помощи кисти или краскораспылителя. Цветные капельки наносятся на контрастный фон. Производители предлагают фасадные фибропанели с рельефным мозаичным покрытием в широком разнообразии цветовой палитры.

Фактура «Каменная крошка»

В состав покрытия входят цветные фракции натуральных или окрашенных материалов в виде мрамора, гранита, яшмы и других камней в сочетании с акриловой массой. Диаметр каменной крошки варьируется в диапазоне от 1-3 мм и до 5 мм. «Камешковая» фактура способствует увеличению защитных свойств поверхности отделочного материала. Навесные фасады из фиброцементных панелей с минеральным покрытием способны подчеркнуть особый статус строения.

Плюсы и минусы материала

Все строительные материалы обладают своими достоинствами и недостатками. Имеет их и фасадная плитка из бетона.

Преимущества фасадной плитки

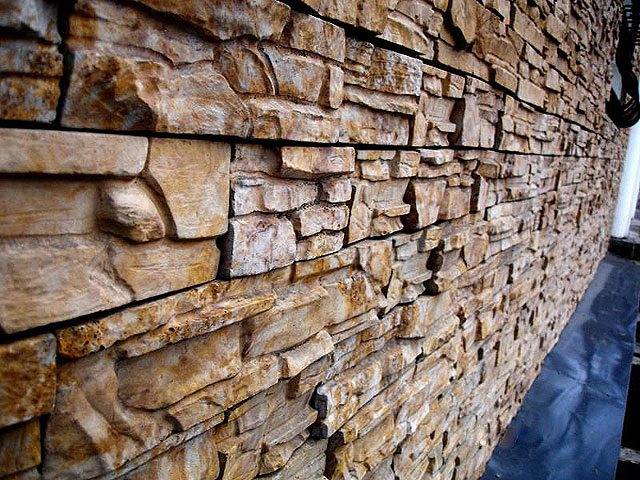

Бетонная плитка может имитировать природный камень.

1. Раньше бетонная плитка имела естественные тона. Сейчас производители окрашивают ее в самые разные цвета пигментами, которые либо добавляются в сам раствор либо красятся уже готовые изделия.
2. Фасадная плитка сушится в печах, а не обжигается при высоких температурах. Благодаря этому, ее изготовление стоит дешевле, чем керамических аналогов. Соответственно, уменьшается и конечная цена материала.
3. Плитка имеет самую разнообразную текстуру поверхности, благодаря способу вибропрессования бетона.
4. Чтобы повысить водостойкость и сопротивляемость изнашиванию, фасадную плитку покрывают специальным герметиком.
5. Фасадная бетонная плитка легче натурального камня. Однако очень на него похожа, и даже имеет с ним сходные черты старения.
6. Материал жесткий и прочный, поэтому является оптимальным для облицовки фасада.
7. Если плитку правильно установить и затем грамотно за ним ухаживать, такое покрытие будет служить долгие годы.
8. Данный материал идеален для ремонта старых частных домов, общественных и прочих зданий.
9. Применение бетонной плитки особенно высокоэффективно с энергосберегающей утеплительной системой. Покрытие защищает здание от природных воздействий, грибка, огня, сохраняя свои свойства и цвет в течение многих лет.
10. Фасадная плитка может использоваться для облицовки всего здания либо только его части – цоколя, например.

Недостатки материала

1. Данный тип плитки не всегда подходит для мокрой укладки, например – если она обладает большими размерами.
2. Бетонную плитку лучше не устанавливать в местности с суровыми зимами. Не все компании-производители могут гарантировать стабильность покрытия при циклах замораживания и оттаивания. Поэтому обязательно проверяйте сертификацию товара.
3. Иногда, в ходе некачественного изготовления, края плитки могут выйти неровными либо на ее ребрах получится дополнительная кромка. Однако эти недостатки можно удалить с помощью резака либо циркулярной пилы.

Монтаж фиброцементных панелей

Монтаж фиброцементных панелей для наружной отделки дома производится по принципу вентилируемого фасада. Навесной способ монтажа позволяет под внешнюю отделку уложить минеральные утеплители для большей теплоизоляции внутренних помещений. Каркас для подобных плит должен отвечать ряду требований.

Читайте на Дача своими руками: Вентфасад: фото, виды, устройство вентилируемых фасадов

Требования к обустройству каркаса

• Каркас должен быть выполнен из специальных профилей, из которых обустраивают подобие обрешетки.
• Основа для фиброцементных панелей надежно крепится к стене дома. Для выполнения этой задачи используют специальные крепежные детали (кронштейны), которые от стены дополнительно отделяются кусочками прокладочного материала.
• Монтаж кронштейнов производится с определенным шагом. По вертикали – 100 см, по горизонту – 60 см.
• Если требуется дополнительное утепление дома, то укладка теплоизоляционных плит производится в промежутки между профилями каркаса. Его дополнительно крепят к стене при помощи «грибков».

Для предотвращения намокания фундамента производится установка цоколя с обустройством отлива. Его высота обычно составляет 50-100 см от земли или имеющейся отмостки.

Самый простой вариант крепления фиброцементных плит – на несущий каркас из строганных деревянных брусков сечением 5х5 см, прикрепленных к стене с помощью дюбелей. Их монтируют с таким расчетом, чтобы стыки плит приходились на стойки каркаса. Шаг деревянной обрешетки должен быть не менее 60 см.

Крепление фиброцементной панели к каркасу с помощью саморезов

Монтаж фиброцементной плиты выполняется с помощью саморезов из нержавеющей стали. Их вкручивают в каркас через отверстия, просверленные в плитах. Глубина установки саморезов в панель должна быть такой, чтобы их шляпки можно было скрыть с помощью цветной пасты-герметика. Ее приобретают вместе с облицовочным материалом.

Полезный совет! Поскольку панели из фиброцементной композиции достаточно твердые, то их резку нужно делать, используя болгарку с твердосплавным диском.

После завершения работ стыки плит обрабатывают герметиком для исключения попадания влаги в пространство между облицовкой и стеной.

Монтаж фиброцементного сайдинга

Монтаж фиброцементной доски

Монтаж фиброцементных панелей

На деревянный каркас плиты можно ставить не только на саморезы, но также на стальные пластинки-кляммеры. В этом случае нужно использовать плиту с фрезерованными кромками, создающими скрытый шов. Для повышения герметичности стыков к вертикальным стойкам обрешетки крепят специальную шовную планку или же закрывают деревянный брусок сверху герметизирующей лентой.

Более сложный вариант – вентилируемый фасад с облицовкой фиброцементными панелями. В этом случае приходится делать две деревянные или металлические обрешетки. Первая крепится к стене дома горизонтально. В пространство между брусками ставят плитный утеплитель из минваты. Затем его закрывают пароизоляционной пленкой и уже на нее монтируют второй каркас в вертикальном направлении, фиксируя его стойки к горизонтальным брускам обрешетки.

Вентилируемый фасад с облицовкой фиброцементными панелями

Полезный совет! Учитывая довольно большой вес каждой отдельной плиты — толщину профиля, используемого для каркаса, а также крепежные детали необходимо выбирать с большим запасом.

Такая технология монтажа позволяет создать между утеплителем и фиброцементной плитой воздушный зазор. Через него в атмосферу отводятся водяной пар, проникающий из помещений через стены здания. Крепление плит к обрешетке в этом случае также выполняется с помощью саморезов. Вкручивать их в плиту нужно не ближе 3 сантиметров от ее края, чтобы не откололась кромка. Перед установкой облицовки по углам и вокруг проемов ставят стыковочные профили, закрывающие торцы плит и стартовые планки.

Каркас с утеплителем для последующей обшивки стен фиброцементными плитами

Профессиональный монтаж фиброцементных панелей предполагает использование металлического каркаса. Перед его установкой к стене крепят стальные кронштейны. Затем на тарельчатых дюбелях монтируют жесткий утеплитель и фиксируют горизонтальный несущий профиль на кронштейнах.

Схема монтажа фиброцементных плит на стены здания

После этого ставится вертикальная обрешетка и начинается монтаж панелей. Его ведут скрытым способом, используя пластины-кляммеры, снабженные зацепами для фиксации кромок соседних плит.

Монтаж фиброцементных плит

Все швы между плитами после окончания монтажа тщательно замазывают герметиком.

Сравнение облицовки фасада

Итак, панель фиброцементная бывает:

• Форматного размера (не нарезка)
• Заданной толщины (6-12 мм.)
• Имеет размерный ряд
• Бывает гладкоокрашенная
• Бывает фактурная
• Приходит с раскроем

Точно также отличается от данного типа облицовки и листовой фиброцемент, который по праву имеет более интересный для архитектора формат при устройстве фасада, ведь размеры и геометрические фигуры (по требованию) вполне можно выполнить при устройстве фасада на объекте, а именно:

Фиброцементная плита бывает:

• Листового формата 1500*3500 (максимальный габарит)
• Заданной толщины (6-10 мм.)
• Не имеет определённого размерного ряда (раскрой в любой размер с листа)
• Бывает окрашенная в массе и по поверхности
• Имеет покрытие фактурное или гладкое
• Применяется на фасаде
• Применяется в качестве перегородок балконов (лист)

Отделка таким вариантом материала приносит пользу сразу в нескольких направлениях как для заказчика такого фасада, так и для монтажных компаний, ведь выполнить монтаж фиброцементых панелей очень просто, кто соблюдает технологию и принципиальную схему сборки монтажа вентфасада из этого материала, а он следующий:

Отделка дверных проемов и окон

Для оформления оконных и дверных проемов можно использовать два метода: 1) оформление оцинкованной сталью и 2) облицовку отделочным материалом, текстура и цвет, которого является сходным с отделочным материалом, используемым для оформления фасада сооружения.

Установка оцинкованного короба

Проводить оформление дверных и оконных проемов при помощи оцинкованной стали следует после монтажа фиброцементных панелей на весь фасад здания. Основной отделочный материал должен располагаться непосредственно под оконным или над дверным проемом. Для отделки используют оцинкованный короб с нанесенным защитным полимерным покрытием. Толщина оцинкованного короба должна быть не меньше 0,55 мм. Крепиться оцинкованный материал не только к раме, но и к профилям несущего каркаса, при этом крепежные элементы необходимо монтировать с шагом в 40 см.

При отделке боковых и верхних откосов оконного проема оцинкованный короб должен выступать на 25 мм за лицевую поверхность основного отделочного материала. Для отделки проемов используют заводские откосы, которые монтируются в единую конструкцию непосредственно при устройстве вентилируемых фасадов.

Отделка фиброцементными панелями

Монтаж фиброцементных панелей на откосы дверных и оконных проемов осуществляется на предварительно созданный каркас. В качестве направляющих для каркаса используют С-образные металлические профиля. Создают горизонтальный несущий каркас, к которому и крепят вертикальные фиброцементные панели.

Для монтажа отделочного материала используют саморезы 4,8х20 мм. Отделка откосов осуществляется после монтажа основного отделочного материала. Для сопряжения панелей фасада и отделочного материала откосов необходимо обрезать торцы фиброцементных панелей под углом, равным 45 градусам. Стыки материала тщательно герметизируются специальными герметизирующими составами.

Для оформления проемов используют специальный декоративный профиль, в который вставляются торцы оконных панелей. Декоративный профиль закрепляется на оконной коробке, скрыть места стыков можно путем герметизации и окрашивания конструкции корректировочной краской.

Порядок монтажа

Как выглядит инструкция по монтажу навесного фасада? Мы разберем вариант с утеплением как более сложный. Если дополнительная теплоизоляция не нужна — соответствующие пункты просто пропускаются.

Крепление кронштейнов

Перво-наперво фасад размечается и к нему крепятся кронштейны, на которые будут монтироваться несущие профили. Расстояние между ними по горизонтали зависит от типа используемых панелей.

Расстояние между кронштейнами по вертикали тоже определяется типом панелей для облицовки, но уже не размером, а материалом. Для пресловутых алюминиевых панелей кронштейны можно монтировать с шагом до метра; а вот керамогранитные или стеклянные навесные фасады требуют монтажа кронштейнов с шагом не более 800 миллиметров. Лучше — 500.

Теплоизоляция

Порядок крепления минеральной ваты таков:

1. Монтаж утеплителя выполняется снизу вверх;
2. Каждая плита крепится на пару грибков;
3. Затем с перехлестом в 10 сантиметров горизонтальными полосами подшивается пленка пароизоляции — тоже снизу вверх;
4. Прямо через нее утеплитель крепится окончательно (из расчета 5 грибков на квадратный метр).

Профили

Способ крепления — фасадные заклепки.Основных момента два:

1. Между профилем и утеплителем остается вентиляционный просвет не менее 40 миллиметров;
2. Монтаж — строго по отвесу, с контролем расстояний по осям профилей.

Читайте более подробно о системах вентилируемых фасадов — здесь.

Облицовка

То, как крепятся фасадные навесные панели, зависит от их материала.

• Керамогранит, фиброцемент и клинкерная навесная фасадная плитка чаще всего крепятся на кляймеры — специальные скобы. Альтернатива — высокопрочный клей.
• Алюминиевые или оцинкованные стальные кассеты фиксируются уголками или салазками, позволяющими свободно перемещать плиты каждого ряда по горизонтали.
• Стеклянные фасады используют открытые или скрытые профильные системы, охватывающие каждую панель со всех сторон с обязательной прокладкой резинового уплотнителя.

Альтернативный способ требует наличия монтажных отверстий в каждой стеклянной панели. Один из способов крепления панелей можно увидеть в видео в конце статьи.

Фасадные панели из фиброцементных плит – разновидности композитных изделий

Размышляя об использовании плит из фиброцемента для отделки собственного дома, следует разобраться с предлагаемыми разновидностями изделий. Ведь по внешнему виду фиброцементные панели, предлагаемые в специализированных магазинах, значительно отличаются друг от друга.

Визуальные отличия изделий:

• цветовая гамма. Из множества представленных фиброцементных плит несложно выбрать отделочный материал, гармонирующий по цвету с основным строением;
• рельефная фактура поверхности. По качеству рельефной поверхности изделия сложно отличить от натуральных материалов;
• наличие защитного покрытия. Специальное покрытие, наносимое на поверхность, защищает материал от выгорания и воздействия влаги.

Наиболее распространены плиты, имитирующие следующие материалы:

• обожженный или состаренный кирпич. Панели с имитацией кирпичной стены отлично гармонируют с дизайном современных зданий жилого и производственного назначения. Цвет панелей воспроизводит окраску различных видов кирпича, от серого до терракотового;
• натуральный камень. Фасадная облицовка плитами, фактура которых имитирует камень, достаточно популярна. Ведь не всегда финансовые возможности позволяют использовать достаточно дорогой природный материал. Кроме того, не всегда имеется возможность закрепить на фасаде тяжелые каменные плиты;
• древесину различных пород. Фасадная часть здания, декорированная плитами под древесину, создает ощущение гармонии и тепла. Фиброцементная отделка, в отличие от деревянной облицовки, не подвержена гниению, а также пожаробезопасна.

Основное направление применения фиброцементных плит – это отделка фасада зданий

Фиброцементные изделия также отличаются:

• методом изготовления. Используется технология автоклавирования, а также формование плит под повышенным давлением;
• наличием антивандального покрытия. Защищенные панели отличаются повышенной износостойкостью и надежностью;
• способностью противодействовать проникновению влаги. Изготавливаются изделия с повышенной и обычной влагостойкостью;
• пожароустойчивостью. В зависимости от технологии и используемого сырья, различают плиты с высокой и стандартной пожаростойкостью;
• габаритными размерами. Каждый производитель осуществляет изготовление плит в индивидуальных формах, имеющих различные размеры;
• фактурой наружной поверхности. Производятся матовые, ламинированные фибропанели, а также текстурные изделия;
• удельным весом композитного массива. Плиты со средней плотностью используются в частном домостроении, а изделия с увеличенным удельным весом востребованы в промышленной сфере.
