Описание технологии монтажа вентилируемого фасада с облицовкой натуральным камнем

Варианты декора

Выгодное изменение внешнего вида здания называется фасадным декором. В нашем случае, вариантом для красивого и одновременно практичного декорирования здания служит камень природного происхождения.
В зависимости от варианта облицовочного оформления зависит то, каким образом будет выглядеть внешний облик здания. Можно создать строгий, романтичный или изысканный облик. Выполняется это созданием оригинального карниза или периметра оконного и дверного проёма. Таким образом, архитектурное сооружение получит свою индивидуальность.Колонны, пилястры или резные панно способны преобразить самый обычный фасад в неповторимую старинную усадьбу.

Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита

Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:

Первый этап – подготовительный

Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».

Также необходимо побеспокоиться о безопасности людей.

Для этого необходимо:

  1. Установить границы опасной зоны в 3 метрах от стен здания.
  2. Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
  3. Исключить работу людей в сложных погодных условиях.
  1. Соблюдать технику безопасности в соответствии с СНиП III-4-80.

Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.

Второй этап – разметка точек, на которых буду установлены кронштейны

Составляющие фасадной системы вентилирования

Накануне основных работ по устройству вентфасада необходимо произвести разметку точек в местах, где на стене здания будут установлены опорные и несущие кронштейны для вентилируемой системы.

Разметка точек производится поэтапно:

  1. Изначально определите для разметки фасада маячные линии:

Нижнюю горизонтальную линию.

  1. Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.

Третий этап – монтаж кронштейнов

Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:

  1. С помощью перфоратора пробурите отверстия в стене.
  2. В отверстия установите паронитовую прокладку.
  3. Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.

Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции

Данный этап предполагает выполнение следующих работ:

  1. Через прорези для кронштейнов нужно навесить плиту утепления.
  2. Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.
  1. Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
  2. Начиная с нижнего ряда, монтируйте плиты утеплителя.
  1. Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
  2. При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
  3. Если проект предполагает выполнение двухслойного утепления, то:
  • понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
  • Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.

Пятый этап – монтаж направляющих

К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.

Для этого необходимо:

  1. В пазы опорных и несущих кронштейнов установить профиля.
  2. К несущим кронштейнам зафиксировать профиля при помощи заклепок:
  • в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
  • в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.
  1. Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).

Узнавайте более подробно, что такое подсистема для вентилируемого фасада.

Шестой этап – обустройство облицовки керамогранитом

Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.

Фото: крепление керамогранита

Разберем устройство подробно в этой видео-инструкции

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.

Облицовка фасада керамогранитом на клей

Определившись с таким способом монтажа керамогранита на фасад как клей, стоит определиться с наличием или отсутствием швов между плитками. Наличие швов позволяет безболезненно нивелировать последствия температурного расширения. Так что даже если выбрать бесшовный способ, расстояние между плитками все равно должно быть -1 мм, при этом размеры у облицовочного материала должны быть идеальными.

Расчеты

Технология монтажа фасада из керамогранита предполагает проведение расчетов количества требуемого материала. Для этого площадь стен здания за вычетом имеющихся проемов требуется разделить на площадь одной плиточки. При этом стоит приобрести материал с запасом в 10%, что позволит при необходимости восполнить потери из-за брака/поломки/резки материала.

Необходимые инструменты

Для оперативного выполнения монтажных работ необходимы следующие инструменты:

  • Миксер или перфоратор с насадкой – тщательно перемешиваем плиточный клей.
  • Болгарка с диском по бетону/плиткорез/профстанок для искусственного камня – без проблем нарежет керамогранит.
  • Дрель со сверлом до 12 мм или сверлом по плитке – для выполнения отверстий
  • Строительный уровень – длинный и короткий для контроля неровностей
  • Зубчатые шпатели и щетка
  • Рулетка/угольник/маркер
  • Крестики для швов
  • Вода+губка – сразу отмывать поверхность от следов клея.

Подготовка поверхности

Прежде чем выкладывать керамогранитом поверхность, необходимо подготовить стену:

  1. Осматриваем в стену – покрытие должно быть прочным, не расслаиваться и не рассыпаться. Для проверки необходимо провести мастерком перекрещивающиеся линии – на местах перекрестий материал не должен отсыпаться. В противном случае удаляем слабые места до устойчивого основания
  2. Шлифуем стены и грунтуем их с помощью кисти или малярного валика
  3. При необходимости выравниваем стену шпаклевкой или штукатуркой
  4. Размечаем схему укладки, указываем места для бордюров и декоративных вставок – это можно сделать, используя рейку, уровень и отвесы

Какую смесь лучше выбрать?

Клей должен быть равномерно нанесен на поверхность стены Керамогранитная плитка практически ничем не отличается от кафеля. Единственная особенность – это минимальная гигроскопичность, поэтому для монтажа искусственного камня можно использовать популярные полимерцементные смеси вроде Ceresit CM-11 или аналогов от других производителей.

Если приклеивать придётся плитки форматом больше чем 40х40 см, то стоит выбрать клей для большеформатных плит. Слой клея, который потребуется нанести на одну пластинку, напрямую зависит от толщины самой плитки, которая варьируется от 4 до 9 мм. Соответственно слой клея варьируется от 3 до 5 мм. На основании этих данных необходимо рассчитать нужное количество клея, который рекомендуется приобрести с 10% запасом.

Что касается материала стен, то его также учитывают при выборе клеящего состава. Для поверхностей из древесины, железа и пластика лучше выбрать клей на основе эпоксидки или полиуретана, адгезивные свойства должны быть высокими.

При приготовлении клея необходимо тщательно перемешать все составляющие – готовая консистенция должна напоминать сметану. Во время монтажа клей наносится либо на плитку, либо на стену – это правило работает для мелкоформатных изделий. Если плиты большого формата и, соответственно, большого веса, то клей лучше наносить на обе поверхности.

Затиркой станет эпоксидный материал – лучше всего подобрать его в соответствии с цветом отделки. Эластичная эпоксидка позволит керамограниту не треснуть при температурном расширении.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Достоинства и недостатки материала

Искусственный камень обладает массой рабочих качеств, как положительных, так и отрицательных.

Так, к плюсам относятся:

  • Высокие декоративные качества материала, широкий выбор цвета и фактуры.
  • Прочность, устойчивость ко всем видам внешних воздействий.
  • Влагоустойчивость.
  • Возможность самостоятельного монтажа.
  • Наличие разных вариантов монтажа, возможность создания вентилируемого фасада.
  • Долговечность, износоустойчивость материала.

К отрицательным качествам относятся:

  • Относительно высокий вес материала.
  • Необходимость использования «мокрых» растворов при монтаже.
  • Относительно высокая стоимость материала.

Как достоинства, так и недостатки материала являются специфическими свойствами искусственного камня и могут быть удачно использованы или обойдены при правильной эксплуатации облицовки.

Керамогранит для фасада

Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».

Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.

Керамогранит для фасада – технические характеристики

Анализ параметров фасадного керамогранита

ХарактеристикиЗначение (параметры)Примечание
Размеры (длина х ширина)300х300, 600х300, 600х600, 1200х295 и 1200х600Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм.
КалибрФактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм.Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера.
ТолщинаМинимальная – 5 мм Максимальная – 12 мм
Поглощение влагине > 3,5%
Предел прочности на изгиб> 28 МПа
Морозостойкость> 25 циклов
Износостойкость покрытияклассы: PEI I, ІІ, ІІІ, IV, VКласс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице
Удельный вес2400 кг/м.куб.Дает возможность рассчитать вес одной плитки
Текстура– неполированнаяРезультат естественного обжига глины. Отличительная характеристика: дешевизна
– полированнаяОбработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность.
– лощенная (матовая)Дополнительная обработка. Главное качество: простота в уходе
– рельефнаяПередача текстуры материала (камня, дерева) Параметр: противоскользящие свойства.
ПроизводителиИталия, Россия, Китай
Цена4000-1500 руб. за м2

Размеры плитки фасадного керамогранита

Какой фасадный керамогранита лучше использовать

Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:

кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;

размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);

калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;

цвет, фактура, текстура

Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;

  • эксплуатационные параметры (износоустойчивость, морозостойкость);
  • стоимость.

Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п. При проектировании запас должен составлять 7-10%

При проектировании запас должен составлять 7-10%.

Палитра цветов плитки фасадного керамогранита

Монтаж керамогранитный плитки

Схема монтажа керамогранитных плит

Монтаж керамогранитной фасадной плитки может быть осуществлен двумя способами: при помощи специального клея для плитки либо согласно технологии  вентилируемого фасада. В последнем случае перед монтажом плитки следует возвести каркас из металлического профиля. Для этого к стенам здания по периметру крепятся специальные консоли, на которые впоследствии монтируются направляющие из металлического профиля.

Чтобы установить консоли правильно, нужно предварительно нанести на стену разметку с таким расчетом, чтобы плитка ложилась точно посередине направляющих профилей со всех сторон.

После того как каркас вентилируемого фасада будет полностью собран, можно приступать к монтажу керамогранитных плиток (Рекомендуем изучить материал о способах облицовки фасада керамогранитом в дополнение к данной статье). Для этого понадобятся специальные кляммеры, надежно крепящиеся к направляющим каркаса благодаря специальным заклепкам, располагающимся на поверхности кляммера с двух сторон.

Керамогранитные плиты крепятся при помощи кляммеров

При фиксации плитки кляммерами, не стоит прижимать фиксаторы «до упора» — необходимо оставлять небольшой зазор 0,1 — 0,2 см. При этом нужно придерживаться следующего правила: ширина «шва», образующегося между двумя соседними керамогранитными плитками, должна быть не менее 0,4 — 0,5 см.

Размерные характеристики различных сортов фасадной керамогранитной плитки могут существенно различаться. Плитка может иметь прямоугольную либо квадратную форму. Самый распространенный вариант «квадратов» — это плитка размером 60 на 60 см.

Существенно разнится и внешнее исполнение керамогранитной плитки. Одним из самых популярных вариантов исполнения является плитка с имитацией натурального камня.

Оригинально и дорого смотрится напольная керамогранитная плитка. Существуют также различные варианты плитки, предназначенной для использования внутри помещения, к примеру, для обрамления каминной зоны. Эти виды керамогранитной плитки монтируются на цементную стяжку при помощи специального клея и шпателя с мелкими зубчиками.

Для того чтобы обеспечить правильную геометрию межплиточного пространства, между соседними плитками кладут разграничительные крестики из пластика. Обычно расстояние между соседними плитками составляет 0,3 — 0,4 см.

Подробное видео о монтаже керамогранитной плитки

Напольную плитку можно монтировать на «теплый пол» в частных домах. Чаще ее используют в общественных помещениях, где ежедневно бывает большое количество людей. Плитка отлично справляется с нагрузкой, оказываемой постоянным давлением – она не склонна к истиранию и деформации.

Для того чтобы разрезать керамогранитную плитку, не следует использовать ручной плиткорез. Желательно пользоваться болгаркой, оборудованной алмазным диском либо электрическим плиткорезом.

Для резки керамогранитной плитки используют инструменты с алмазным покрытием

Резать керамогранитную плитку достаточно проблематично, поэтому при укладке следует избегать ситуаций, когда требуется узкая полоска шириной в 10-20 миллиметров. Поэтому все расчеты лучше делать сразу, а, в случае необходимости, нужно подрезать самую первую плитку, чтобы последняя плитка в ряду имела ширину не менее 50 миллиметров.

К выбору плитки нужно подходить с ответственностью

В первую очередь обратите внимание на геометрию плитки: она должна быть абсолютно ровной и плоской. Между двумя плитками, положенными друг на друга, не должно быть ни малейшего зазора

Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец.  Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.

Большое количество сортов керамогранитной плитки производится сегодня в Поднебесной. Не стоит думать, что китайские производители делают некачественный продукт – это мнение является широко тиражированным в России заблуждением. На самом деле еще во времена СССР китайская керамика считалась намного более качественной, нежели большинство отечественных аналогов. Сегодня ситуация мало чем изменилась – китайский продукт считается одним из самых лучших на мировом рынке. Удачи вам в выборе плитки и монтажных работах!

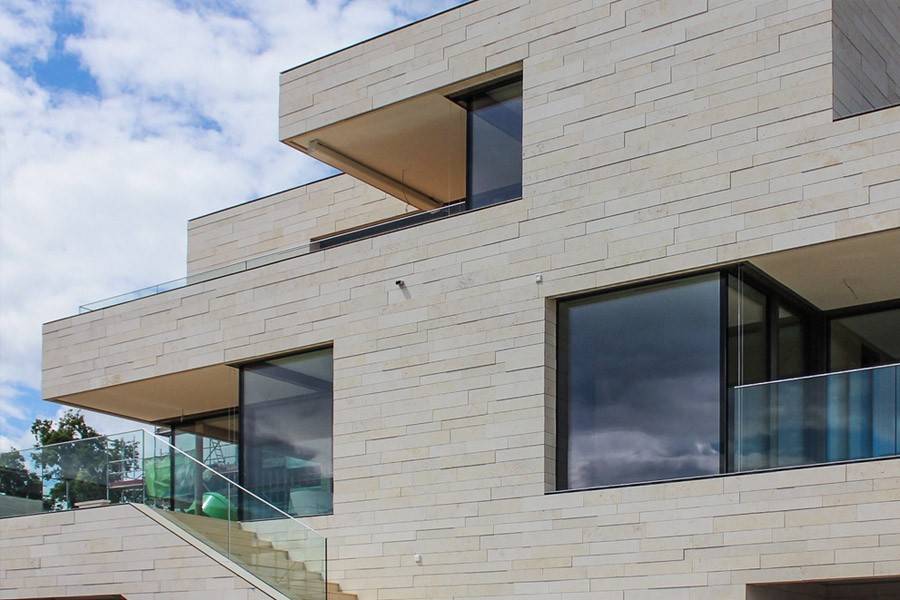

Фасад дома отделан керамогранитной плиткой

Оцените материал Рейтинг: 3 из 5    Голосов: 1    Просмотров: 13350

Установка каркасных профилей

К монтажу каркаса следует приступать после полной отделки здания теплоизоляцией. Первоначально на плоскости стены укрепляют вертикальные стойки. Они могут быть Т-образными, U-Образными или угловыми. Каждый вид стоек используется для определённых целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проёмов.

Основным видом вертикальных профилей являются Т-образные, применяемые для создания единой ровной плоскости на облицовываемой поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются крепёжные клямеры, служащие для крепления керамогранита.

Плюсы и минусы применения

Выделим несколько основных достоинств использования керамогранитных плит для фасада строения:

  • Экологичность. Изделия не наносят вреда ни окружающей среде, ни здоровью человека.
  • Пожароустойчивость.
  • Материал способен выдержать различные температурные перепады.
  • Противостоит влажности разной степени.
  • Устойчив к влиянию химических веществ.
  • Не поддается воздействию ультрафиолета.
  • Долговечность. Материал проверен временем, и гарантированно прослужит вам долгие годы.
  • Разнообразие в выборе. Производят блоки разных форм, фактур и цветов, они также способны имитировать внешность как природного камня, так и обычного кирпича.

Недостатков у керамогранита гораздо меньше:

  • Большой вес. Но и этот недостаток пытаются уменьшить, делая плиты более тонкими.
  • Дороже по сравнению с некоторыми керамическими аналогами.
  • Сложная обработка и резка изделий.

Преимущества и недостатки

Прежде чем выбрать для облицовки фасада керамогранит, стоит рассмотреть все плюсы и минусы.

Преимущества:

  1. Керамогранит не поддерживает горение, поэтому он пожаробезопасный
  2. Длительный срок эксплуатации – такая отделка способна пережить как минимум 50 лет эксплуатации, продукция зарекомендовавших себя производителей без проблем служит гораздо дольше
  3. Технологичность – плиточки можно резать, получая ровный срез без трещин и сколов, что минимизирует потери облицовочных материалов при укладке
  4. Быстрый монтаж, причём можно использовать любой из подходящих вариантов крепежа от клея до металлических крепежных элементов
  5. Спрессованная термообработанная масса отличается стойкостью к химическому воздействию
  6. Минимальная гигроскопичность и высокая плотность создают угнетающие условия для растений и микроорганизмов
  7. Экологичность – материал не выделяет вредные для здоровья человека вещества

Что касается минусов, то стоит отметить высокую стоимость и существенный вес. Несмотря на то, что материал полностью имитирует натуральный камень, он существенно дешевле и легче натуральных материалов. Тем не менее перед монтажом стоит убедиться, что запас прочности здания достаточный для такой нагрузки как фасад из керамогранита.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
