Вентилируемый фасад своими руками: как самому сделать вентфасад правильно (фото)

Виды облицовочного материала

Существуют такие виды:

металокасеты;
керамогранит;
композитные панели;
ламинат;
дерево;
кирпич;
керамическая плитка под облицовочный кирпич.

@yaplitka.ru

Исходя из материала, который выбрали в качестве облицовочного материала, делаем обрешётку при помощи профиля для гипсокартона, который изготавливается из алюминия, алюминиевых сплавов, оцинкованной стали и нержавеющей стали.

Профиль крепится горизонтальный, вертикальный и промежуточный, к тем кронштейнам, которые мы в самом начале прикрепили к стене. Каждый вид облицовочного материала снабжён специальной системой для правильного монтажа.

Между облицовочной стеной и утеплителем создаётся зазор 2–4 см. Этот воздушный зазор будет системой вентиляции между потоками воздуха из дома и удаления его наружу. Под окнами делается открытый зазор 4–5 см, чтобы воздушные массы, пар из системы выходили наружу.

Таким образом, мы сделали вентилируемый фасад своими руками, который долго и верно будет служить.При этом правильно выбранный утеплитель, не будет отсыревать и гнить. Но если через несколько лет вы решите обновить утеплитель или сменить облицовку это не составит большого труда и затрат.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

Простота и удобство сборки.
Широкий ассортимент различных декоративных отделок.
Малый вес конструкции, которая не оказывает влияния на несущую стену.
Возможность проведения монтажа в любое время года и в различных климатических условиях.
Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

https://youtube.com/watch?v=BdCBQKH8cAA

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Устройство вентфасада

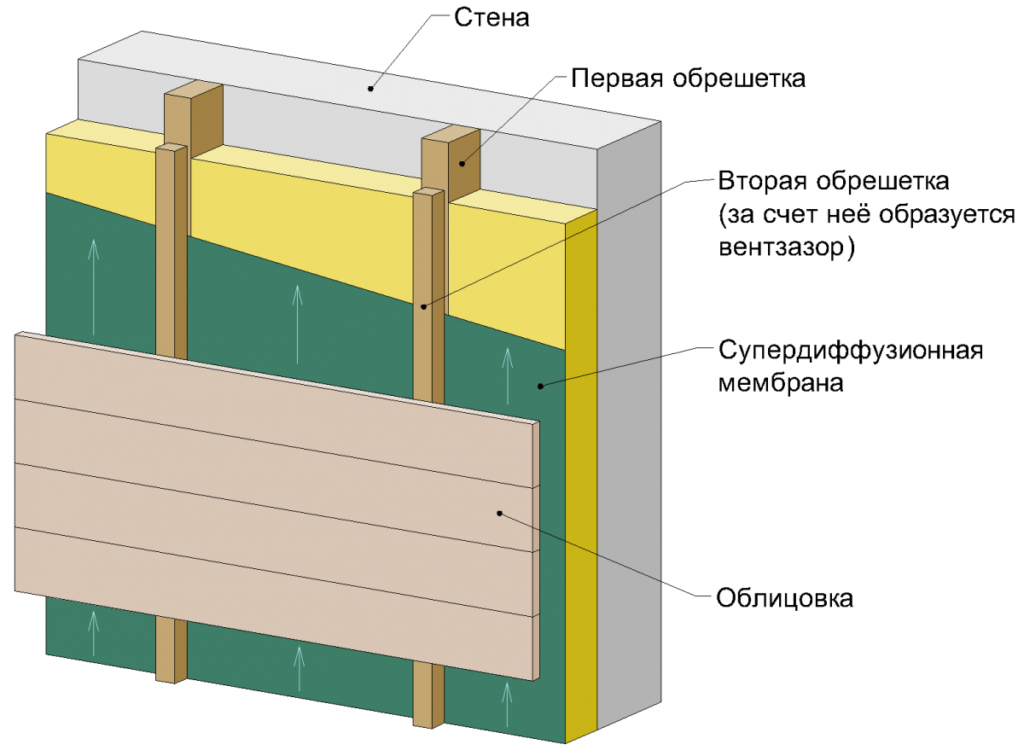

Принципиальная схема

Схема вентилируемого фасада в общем случае такова:

Непосредственно к стене крепится фасадный утеплитель.
Его закрывает от разрушения сильным ветром паропроницаемая пленка — так называемый ветробарьер. Она же выполняет функцию гидроизоляции, прикрывая утеплитель от струй воды при сильном косом дожде, способном проникнуть под декоративный слой.
Затем идет воздушная прослойка, которая, собственно, и служит вентиляции фасада. Ее рекомендуемая ширина — около 4 сантиметров. Разумеется, для полноценной вентиляции внизу и вверху фасада необходимы продухи того же размера.
Наружный слой — декоративное покрытие. Кроме придания привлекательного внешнего виды фасаду, оно обеспечивает защиту утеплителя от механических повреждений и от осадков.

Таким образом, можно назвать три основные составляющие вентфасада:

Утеплитель.
Обрешетка, на которой держится декоративное покрытие фасада.
Собственно декоративное покрытие.

Утеплитель

Какие варианты материала для утепления могут применяться?

Пенопласт. Он обеспечивает прекрасную теплоизоляцию, примерно в полтора раза более эффективную по сравнению с минеральной ватой той же толщины. Кроме того, пенопласт негигроскопичен и, соответственно, не боится влажности. Оборотная сторона этого его свойства — низкая паропроницаемость. Слой пенопласта станет почти непреодолимым барьером для пара.
Экструдированный пенополистирол и пенополиуретан несколько прочнее механически, что, впрочем, не дает ощутимых выгод в плане утепления. При этом их цена заметно выше, чем у пенопласта. С паропроницаемостью и здесь все печально.
Наконец, минеральная вата. Паропроницаемость и стоимость материала делают ее наиболее популярным утеплителем. Летучесть волокон вне жилых помещений не представляет проблемы; от разрушения воздушными потоками ее, как мы помним, защитит ветробарьер.

Обрешетка

В ее качестве может применяться деревянный брусок размером от 40х40 мм или оцинкованный профиль для гипсокартона. Для того, чтобы нивелировать расстояние от стены, чаще всего используются оцинкованные подвесы от той же профильной системы.

Декоративное покрытие

Не станем перебирать альтернативные варианты, просто укажем на очевидного чемпиона. Виниловый сайдинг сочетает весь спектр наиболее полезных качеств, которые, собственно, и делают его наиболее популярным фасадным материалом:

Он дешев. Куда дешевле металлосайдинга, керамогранита и клинкерной плитки.
Он легко обрабатывается. В частности, режется обычной ножовкой.
Виниловый сайдинг имеет небольшой вес, что позволяет применять его с каркасными домами на ленточных и столбчатых фундаментах.
При этом фасад, облицованный сайдингом имеет весьма привлекательный внешний вид, который могут разнообразить как цвета, так и разные фактуры поверхности сайдинга.

Советы по установке

Панели должны иметь возможность свободно передвигаться в вертикальном направлении. Это обеспечит оптимальный уровень циркуляции воздушных потоков.
Если каркас выполнить из нержавеющей стали, это придаст фасаду дополнительную защиту от возгорания.
При строгом соблюдении всех этапов работ можно добиться максимального срока службы материалов.
Все материалы, используемые в работе, не должны иметь дефектов и повреждений.
Для обеспечения максимального уровня теплоизоляции и хорошей циркуляции воздушных масс не рекомендуется нарушать технологию монтажа.
Перед началом работы необходимо провести точные расчеты по количеству используемого материала.

Дочитав нашу статью до конца, вы уже знаете все достоинства и недостатки вентилируемого фасада и сможете самостоятельно принять правильное решение — использовать такой вид наружного декорирования здания или нет. Посмотрите подборку фото, иллюстрирующую различные варианты оформления фасада здания.

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов — задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок.

Монтаж НВФ выполняется в несколько этапов:

На наружной стене здания устанавливается каркас из профиля.
Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
В вертикальном положении закрепляется обрешетка
Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри

Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы). Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста

То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов

Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий

В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Монтаж навесных фасадов должен осуществляться строго по нормативам СНиП.

Создание каркаса и утепление фасада

Монтаж фасадных плит производится на заранее сделанный каркас. Для создания каркаса используются:

профиль;
кронштейны;
кляммеры;
заклепки;
дюбели и шурупы.

Устройство каркаса предполагает выполнение следующих действий:

сверление перфоратором отверстий в стене;
крепление нижней горизонтальной направляющей;
установка кронштейнов для вертикальных профилей;
крепление под каждый кронштейн с помощью анкерных дюбелей прокладок из паронита;
укладка теплоизоляционного материала через прорези, сделанные для кронштейнов (утеплитель монтируется без наличия щелей);
настил гидроизоляционной мембраны;
монтаж вертикальных направляющих профилей.

Крепление гидроизоляционной мембраны производится снаружи утеплителя с нахлестом не менее 10 см. Для надежной фиксации и предотвращения скапливания конденсата следует воспользоваться специальной уплотнительной лентой.

Соединение профилей с опорными кронштейнами производится через пазы. Для их окончательной фиксации к несущей конструкции применяются заклепки. Установка профиля осуществляется таким образом, чтобы он без проблем немного перемещался в вертикальной плоскости при температурных перепадах.

Правильность укладки утеплителя и мембраны является залогом качественного монтажа вентилируемых фасадов. Если спустя некоторое время открепится мембрана или отпадет утеплитель, то это может привести к снижению поступления потоков воздуха или порче теплоизоляционного материала.

Монтаж

Как монтируются вентилируемые фасады своими руками? Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Инструкции по установке отделки

При креплении элементов вам необходимо сосредоточиться на руководстве, которое поставляется с набором композитных панелей.

Перед проведением монтажных работ потребуются подготовительные процедуры, которые включают следующее:

Заградите участок, где проводятся строительные работы, чтобы незнакомые люди случайно не попали в эту зону. Интервал между забором и зданием должен составлять не менее 4 м.
При установке лифтов, необходимых для монтажных работ, вам необходимо будет проверить их на наличие сбоев.
Строительная площадка должна быть оборудована специальными помещениями для инвентаря. Нужно будет готовить передние панели, и собирать каркасные конструкции. Некоторые из помещений будут использоваться в качестве склада для оборудования.
Перед началом размещения опорных профилей необходимо будет пометить внешнюю площадь здания для правильной установки кронштейнов.

По умолчанию вертикальное расстояние между кронштейнами составляет 50 см. Горизонтальный интервал более переменный, поэтому он рассчитывается на основе ширины передних кассет.

Для начала необходимо сделать отметки на краях стены, предназначенной для установки вентилируемого фасада. Вертикальная маркировка выполняется с использованием отвесных линий и горизонтальной маркировки с помощью уровня.

В этом случае метки должны быть сделаны с краской, которая плохо смывается под воздействием влаги. Остальные предметы следует отметить с помощью измерительного устройства, лазерного уровня и отвесных линий парапетов, соблюдая тот же интервал. После этого вы можете начать монтаж кронштейнов.

Несколько советов

Чтобы не допустить ошибок, которые могут привести к сокращению срока службы обшивки и самой стены, необходимо придерживаться ряда правил:

Нельзя применять технологию вентилируемого фасада для облицовки домов, сделанных из пустотелого кирпича и пенобетонных блоков. Такая основа является не очень надежной для крепления каркаса, что станет причиной деформации конструкции.
Перед осуществлением монтажных работ все крепежи проверяются на прочность.
Величина отклонения кронштейнов от горизонтального уровня поверхности не должна превышать 0,5 см.
После крепления плит проверяется надежность нового фасада. Обшивку следует несильно расшатать. Отсутствие скрежета и треска свидетельствуют о качественно проделанной работе.

Видео о технологии монтажа вентилируемого фасада:

Правила укладки утеплителя

Процесс утепления
зависит от выбранного материала. Обычно для утепления деревянного дома
используются плиты минеральной ваты. Они разрезаются на отдельные элементы,
которые должны плотно входить в промежутки между элементами каркаса.

Более
упрощенной считается напыляемая теплоизоляция. Она наносится специальным
оборудованием. Получается бесшовный и прочный слой, но на его создание тратится
много денег, а также придется пользоваться современным оборудованием.

Иногда
используется рулонная теплоизоляция, поэтому рулоны просто раскатываются по
стене между частями каркаса, фиксируясь скобами или другими крепежами.

Поэтапная сборка вентилируемого фасада

Самостоятельно сделать вентилируемый фасад не так уж и сложно, как может показаться с первого взгляда, если процесс сборки осуществлять в правильной последовательности:

Тщательно подготавливается поверхность. Для этого со стен снимаются всевозможные загрязнения и пыль, производится пропитка поверхности бактерицидным составом.
По периметру производится разметка будущего каркаса.
В ранее отмеченных местах крепятся кронштейны, для надежной фиксации каркасных облицовочных панелей. По мнению специалистов, чтобы надежно закрепить кронштейн к стене, следует при установке задействовать анкера, пропитанные антикоррозийным составом.
Далее нужно уложить и закрепить выбранный заранее утеплитель, а поверх него – гидроизоляционную пленку.
На следующем этапе осуществляется монтаж фиксирующего каркаса, на котором должны быть как вертикальные, так и горизонтальные направляющие. Фиксируется каркас при помощи надежных винтов.
После того как каркас будет надежно установлен, можно приступить к установке декоративных облицовочных плит. Плиты фиксируются непосредственно к каркасу, начиная с нижнего ряда, строго по горизонтали. Производя сборку плит, непременно нужно контролировать правильность сборки, не допуская при этом образование щелей и даже незначительных просветов. Соединительные стыки обязательно закрываются специальными отделочными панелями для внешних облицовочных работ.

На этом этапе процесс сборки вентфасада впору считать законченным. Как можно убедиться, сам процесс не так уж сложен, поэтому при желании с такой работой способен справиться каждый домашний умелец. Если возникнут вопросы по этой теме, в любое время стоит воспользоваться видеоинструкцией в Интернете, которую проводят истинные мастера своего дела.

Монтаж навесных вентилируемых фасадов

Монтаж навесных вентилируемых фасадов сейчас – явление очень частое. Это можно заметить на большой жилой многоэтажке, где почти каждый десятый жилец обустроил себе внешнюю сторону стены своей квартиры. И это никак не удивительно, ведь сегодня несложно совершить монтаж самостоятельно или пользуясь услугами специализированных компаний.

Если вы доверяете только профессионалам, переходите на https://dpk.by/statii/fasady-i-ventiliruemye-fasady.html. Там вы можете больше узнать о предлагаемых услугах. Если же вы хотите попробовать совершить такой монтаж самостоятельно, читайте статью до конца.

Преимущества

В этой статье идет речь о вентилируемых навесных фасадах. Почему именно они? Во-первых, они обеспечивают естественную циркуляцию воздуха между стеной и самим фасадом, тем самым избавляя жильцов от влаги, что продлит срок службы фасада самого дома.

Итак, навесной вентилируемый фасад владеет рядом преимуществ:

высокая скорость монтажа,
универсальная и оптимальная для большинства фасадов технология монтажа,
привлекательные декоративные свойства,
возможность последующего монтажа,
хорошая защита стены квартиры,
большой срок эксплуатации (при верной установке фасад может прослужить больше полувека!),
термоизоляция.

Монтаж и установка

Если вы решились самостоятельно без помощи специалистов установить навесной вентиляционный фасад, для начала убедитесь, что стена не имеет крутых выступов (идеальная стена не требуется). Нанесите грунтовку на ее поверхность, а затем пометьте на ней, где хотите установить фасад.

Совершите крепление кронштейнов, обработанных антикоррозийными средствами. Между кронштейном и стеной установите паронитовую прокладку.

Чтобы обеспечить гидро- и теплоизоляцию, установите плиты и мембрану. Если хотите утеплить фасад в два слоя, то второй слой разместите со смещением на первый.

Ветробарьерную пленку устанавливайте снизу-вверх – место стыка закрепите степлером. Обязательно уложите пленку правильной стороной.

Затем следует горизонтально смонтировать профиль, который в свою очередь будет формировать каркас. Стоит учитывать, что первым устанавливается угловой профиль.

Сам облицовочный материал монтируйте снизу-вверх. Метизами зафиксируйте его на профиле. Не допустите щели и просветы — если они есть, от них можно избавиться с помощью накладок.

Существует много технологий и нюансов, касающихся самого облицовочного материала. Вне зависимости от него, после монтажа, обязательно отредактируйте углы.

Монтаж навесных вентилируемых фасадов Монтаж навесных вентилируемых фасадов сейчас – явление очень частое. Это можно заметить на большой жилой многоэтажке, где почти каждый десятый жилец обустроил себе внешнюю сторону стены своей квартиры. И это никак не удивительно, ведь сегодня несложно совершить монтаж самостоятельно или пользуясь

Устройство фасадной системы

Климат района застройки и ожидания владельца дома определяют вариант исполнения вентилируемой системы. Есть два вида конструкций. Они различаются количеством структурных слоев, набором функций:

Комплексная (полноценная) фасадная система предполагает заполнение каркаса утеплителем, который сверху защищают пароизоляционной пленкой. Затем, вся система обшивается финишной облицовкой, с соблюдением вентиляционного зазора в 4-10 см между ней и утеплительным слоем. Комплексная система защищает поверхности деревянной постройки от природных факторов, повышает уровень энергосбережения здания. Выбор системы для регионов с продолжительным сезоном холодов очевиден.
Для теплых южных районов применяется упрощенная (облегченная) система навесного фасада. Особенность – отсутствие слоя утеплителя. Основное назначение конструкции — поддержание благоприятного уровня влажности фасадных стен.

Монтаж вентилируемого фасада

Как
только будут выбраны и приобретены необходимые материалы для работы, начинается
непосредственный монтаж конструкции. Для этого выполняются последовательные
этапы:

подготовка стен, которые должны быть
чистыми и крепкими, поэтому устраняются все сгнившие участки и производится
обработка от плесени;
формируется обрешетка, причем для
деревянных строений идеальным выбором считаются рейки, а не металлические
профили;
между частями каркаса укладываются плиты
утеплителя;
возведение второго уровня каркаса,
который устанавливается перпендикулярно первому слою;
монтаж второго теплоизоляционного слоя,
причем процедура выполняется таким образом, чтобы перекрыть швы первого слоя;
монтаж мембраны или пленки внахлест с приклеиванием
швов;
формирование контрообрешетки;
монтаж плит.
